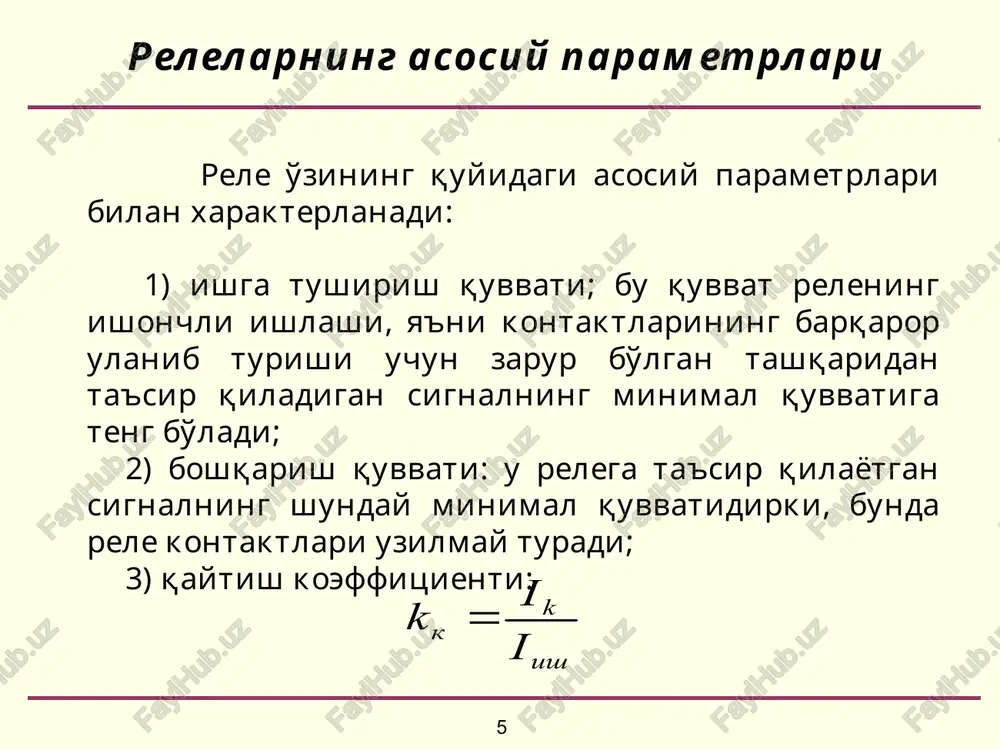

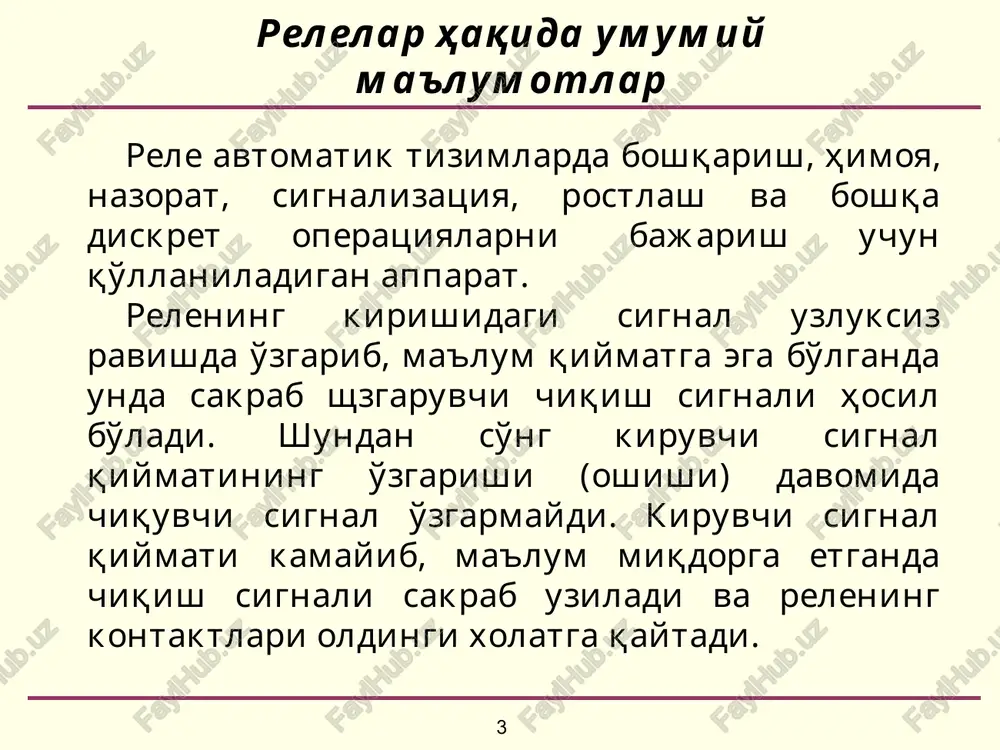

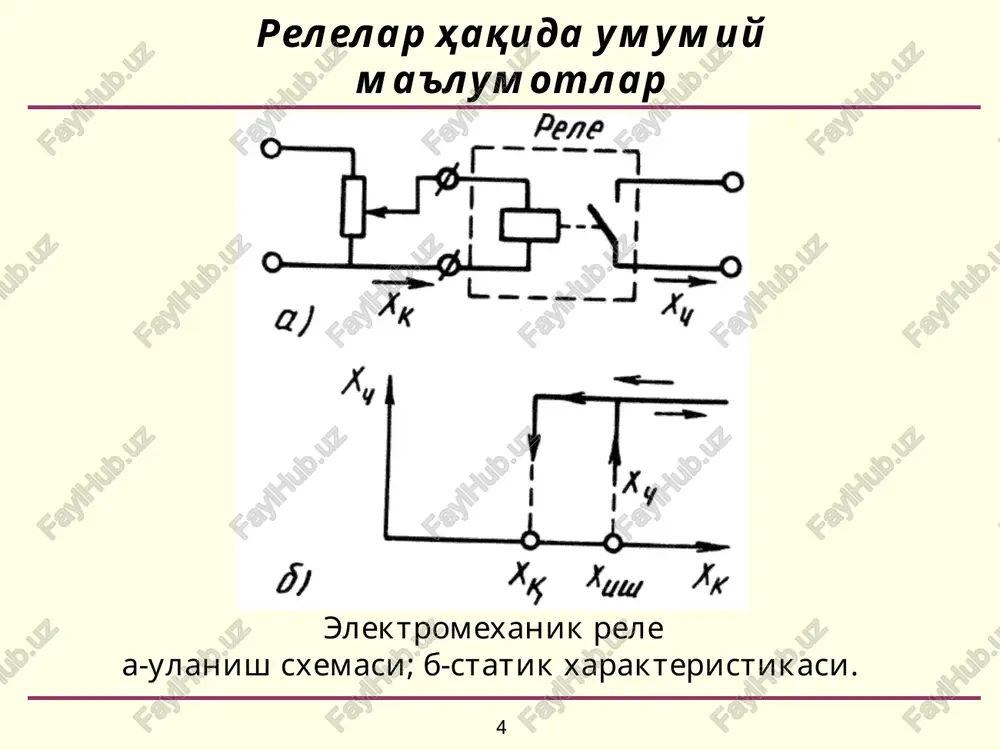

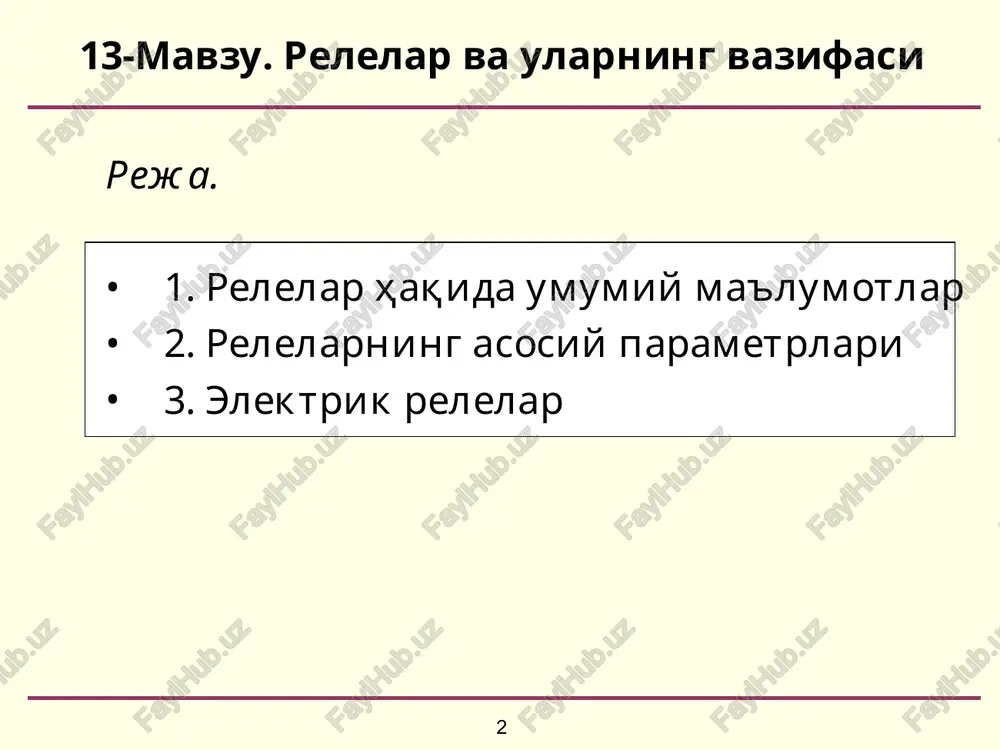

neprerivno-diskretnie sistemi (obzor) * andijon mashina sozlik insituti fanidan taqdimot slaydlariy tuzuvchi: t.f.n._____________ andijon -2021 texnologik jarayonlarni avtomatlashtirish * * * 13-mavzu. relelar va ularning vazifasi reja. 1. relelar haqida umumiy ma'lumotlar 2. relelarning asosiy parametrlari 3. elektrik relelar * rele avtomatik tizimlarda boshqarish, himoya, nazorat, signalizatsiya, rostlash va boshqa diskret operatsiyalarni bajarish uchun qo'llaniladigan apparat. relening kirishidagi signal uzluksiz ravishda o'zgarib, ma'lum qiymatga ega bo'lganda unda sakrab shzgaruvchi chiqish signali hosil bo'ladi. shundan so'ng kiruvchi signal qiymatining o'zgarishi (oshishi) davomida chiquvchi signal o'zgarmaydi. kiruvchi signal qiymati kamayib, ma'lum miqdorga etganda chiqish signali sakrab uziladi va relening kontaktlari oldingi xolatga qaytadi. relelar haqida umumiy ma'lumotlar * elektromexanik rele a-ulanish sxemasi; b-statik xarakteristikasi. relelar haqida umumiy ma'lumotlar * rele o'zining quyidagi asosiy parametrlari bilan xarakterlanadi: 1) ishga tushirish quvvati; bu quvvat relening ishonchli ishlashi, ya'ni kontaktlarining barqaror ulanib turishi uchun zarur bo'lgan tashqaridan ta'sir qiladigan signalning minimal quvvatiga teng bo'ladi; 2) …

2 / 13

metirlari hisoblanadi. relelarning asosiy parametrlari * relelar konstruktsiyasiga nisbatan elektromexanik, yarim o'tkazgichli va to'yinuvchi magnit sistemali relelarga bo'linadi. elektrik kattaliklarga ishlovchi relelar bilan bir qatorda noelektrik kattaliklarga ishlovchi relelardan ham foydalaniladi. masalan, gaz relesi, issiqlik relesi. elektr relelari elektromagnitli, induktsiyali, elektrodinamikli, induktsiyali-dinamikli, magnito-elektrli, elektron relesi kabi turlarga bo'linadi. sanoatda eletromagnitli va induktsiyali printsipdagi elektromexanik relelardan keng foydalaniladi. elektrik relelar * elektromagnit relelar yakorning harakat traektoriyasiga nisbatan tortiluvchi yakorli, aylanuvchi yakorli va ko'ndalang harakat qiluvchi yakorli relelarga bo'linadi. elektromagnit rele avtomatik tizimning boshqarish zanjiridagi tok turiga qarab ikki xil bo'ladi: o'zgarmas tok relesi; o'zgaruvchan tok relesi. elektrik relelar * tortiluvchi yakorli elektromag-nit relelarning konstruktsiyasi po'lat o'zak va cho'lg'amdan iborat elektromagnit 1, haraktlanuvchi yakor 2, yo'naltirilgan harakatla-nuvchi kontakt 3, harakatlanmay-digan kotakt 4 va teskari ta'sir qiluvchi prujina 5, qo'zg'almas tayanch nuqta 6 lardan tashkil topgan. elektrik relelar * elektromagnit cho'lg'amdan oqayotgan ir tok irωr magnitlash kuchi (mk)ni hosil qiladi. mk ta'sirida elektromagnitning …

3 / 13

ochiq kontaktlar 4 ulanadi va berk kontaktlar 5 uziladi, boshqaruvchi zanjir-da chiqish signali xch hosil bo'ladi. elektrik relelar * yakorsiz rele (gerkon) kontaktlari 4 shishi kolba 6 ichiga o'rnatiladi. kotaktning kolbadan chiquvchi tomoni tokni yaxshi o'tkazuvchi metallga payvandlanadi. kolba ichida vakkum hosil qilinadi. gerkon elektro-magnit maydonga (g'altak 1 ichiga) kiritilganda, plas-tinkalar bir-biriga torti-ladi va kontaktlarni ulaydi. elektrik relelar * * rn-53 kuchlanish relesi rt-40 tok relesi elektrik relelar ish k k i i k = 4 f ojo r, 3 emarket.ua
