1 / 13

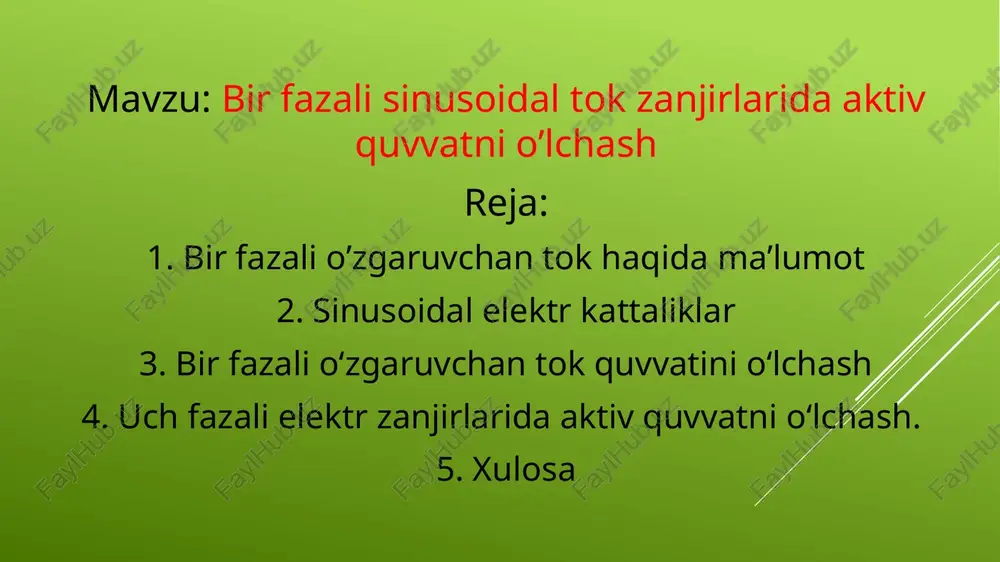

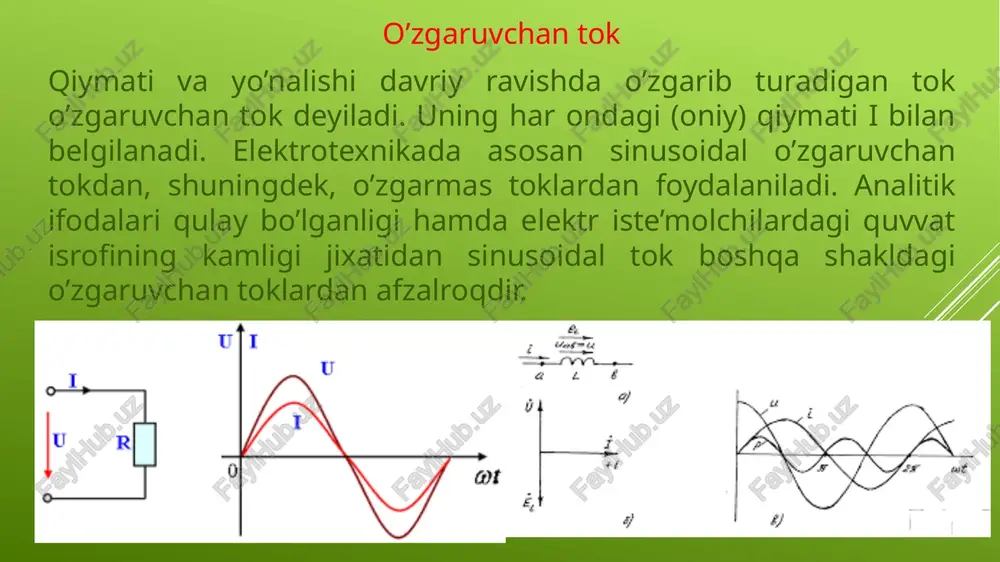

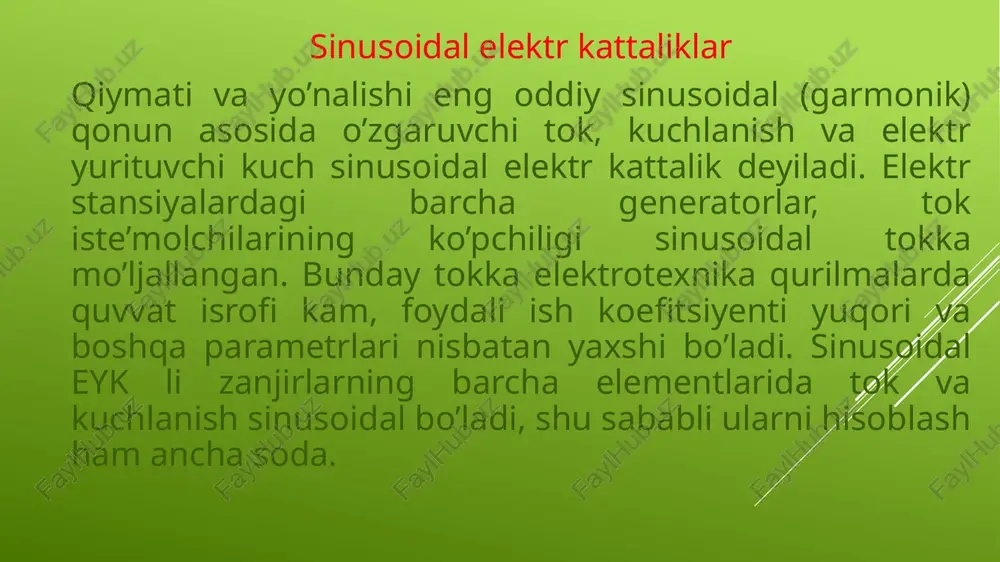

prezentatsiya powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti elektrotexnika, elektromexanika va elektrotexnologiyalar yo’nalishi 4-kurs 293-guruh talabasi xakimov axrorbek ning “elektr o’lchovlar” fanidan tayyorlagan mustaqil ishi qabul qildi: s.abduraxmonov mavzu: bir fazali sinusoidal tok zanjirlarida aktiv quvvatni o’lchash reja: 1. bir fazali o’zgaruvchan tok haqida ma’lumot 2. sinusoidal elektr kattaliklar 3. bir fazali oʻzgaruvchan tok quvvatini oʻlchash 4. uch fazali elektr zanjirlarida aktiv quvvatni oʻlchash. 5. xulosa o’zgaruvchan tok qiymati va yo’nalishi davriy ravishda o’zgarib turadigan tok o’zgaruvchan tok deyiladi. uning har ondagi (oniy) qiymati i bilan belgilanadi. elektrotexnikada asosan sinusoidal o’zgaruvchan tokdan, shuningdek, o’zgarmas toklardan foydalaniladi. analitik ifodalari qulay bo’lganligi hamda elektr iste’molchilardagi quvvat isrofining kamligi jixatidan sinusoidal tok boshqa shakldagi o’zgaruvchan toklardan afzalroqdir. sinusoidal elektr kattaliklar qiymati va yo’nalishi eng oddiy sinusoidal (garmonik) qonun asosida o’zgaruvchi tok, kuchlanish va elektr yurituvchi kuch sinusoidal elektr kattalik deyiladi. elektr stansiyalardagi barcha generatorlar, tok iste’molchilarining ko’pchiligi sinusoidal tokka mo’ljallangan. bunday tokka elektrotexnika qurilmalarda …

2 / 13

zanjirlarida quvvatni oʻlchashda elektrodinamik va ferrodinamik vattmetrlar qoʻllaniladi. laboratoriya amaliyotida asosan aniqlik sinfi 0,1; 0,2; 0,3 va 0,5 boʻlgan elektrodinamik vattmetrlar qoʻllaniladi. sanoatda texnik oʻlchashlarda aniqlik sinfi 1,0; 1,5 va 2,5 boʻlgan ferrodinamik vattmetrlar keng qoʻllaniladi. vattmetrlar bir diapazonli va koʻp diapazonli turda ishlab chiariladi. bir diapazonlikda asbobning shkalasi oʻlchanadigan kattalik qiymatlarida graduirovka qilingan boʻladi (vatt, kilovatt va hokazo). koʻp diapazonli asboblar laboratoriyada qoʻllanilib graduirovka qilinmagan shkalaga ega boʻladi. bularni qoʻllashdan oldin maʻlum nominal qiymatlar in va un hamda shkalaning boʻlinmalari soni da boʻlinmaning qiymatini sn aniqlab olish kerak. . u holda vattmetr oʻlchayotgan quvvatning qiymati quyidagicha topiladi: bu yerda, - tanlab olingan diapazon uchun shkala boʻlinmasining qiymati; - shkaladan sanab olingan boʻlinmalar soni. elektrodinamik vattmetrlar oʻzgarmas tok va chastotasi bir necha ming gertsgacha boʻlgan oʻzgaruvchan tok zanjirlarida quvvatni oʻlchash uchun qoʻllaniladi. ferrodinamik vattmetrlar asosan sanoat chastotasidagi oʻzgaruvchan tok zanjirlarida quvvatni oʻlchash uchun qoʻllaniladi. rasmda vattmetrning zanjirga ulanish sxemalari keltirilgan. …

3 / 13

tor qismalari deyiladi. tok chulgʻamining generator qismasi manba tarafga ulanadi. kuchlanish chulgʻamining generator qismasi agarda yuklamaning qarshiligi nisbatan katta boʻlsa manba tarafga (a-rasm) va nisbatan kichik boʻlsa yuklama (b-rasm) tarafga ulanadi. uch fazali elektr zanjirlarida aktiv quvvatni oʻlchash bizga elektrotexnikaning nazariy asoslari fanidan maʻlumki uch fazali elektr zanjirlari uchun aktiv quvvatning formulasi umumiy holda (nosimmetrik yuklama) quyidagicha yoziladi: agarda simmetrik yuklama boʻlsa: p=3pf, chunki pa=pv=pc . bundan koʻrinadiki simmetrik yuklamali uch fazali elektr zanjirlarida bitta vattmetr bilan har qanday fazasi quvvati oʻlchanib uchlansa uch fazali zanjir quvvati topiladi. buni bitta vattmetr usuli deyiladi. 5.4-rasmda isteʻmolchilari yulduz ulangan sxema keltirilgan. koʻp hollarda neytral nuqtaga yoki uchburchakning tomonlariga vattmetrni ulashga mumkin boʻlmay qoladi. bunday hollarda vattmetr sunʻiy neytral nuqta orqali ulanadi. uch fazali zanjirning quvvatini aniqlash uchun vattmetr koʻrsatgan quvvat pw uchga koʻpaytiriladi. xulosa men bu mavzuni mustaqil o’rganish davomida bir fazali elektr toki, sinusoidal toklar, uch fazali sinusoidal toklar, bir fazali …

4 / 13

ektr oʻlchashlaridan amaliy ishlar: oliy oʻquv yurt. uchun oʻquv qoʻll.-t.: oʻzbekiston, 1994. 4. s. majidov, elektrotexnikadan rushcha-o’zbekcha lug’at image1.png image2.png image3.jpeg image4.png image5.wmf image6.wmf image7.wmf image8.wmf image9.png image10.emf image11.png we ag ot letbucakeinensian ratatsmen ea shk. n n n a i u s = a n c p = n c a p = p a +p b +p c = u a i a cos a  + u b i b cos v  + u c i c cos s  ze iz, zs /docprops/thumbnail.jpeg elektrotexnika fake ektromexanika va ona ga
