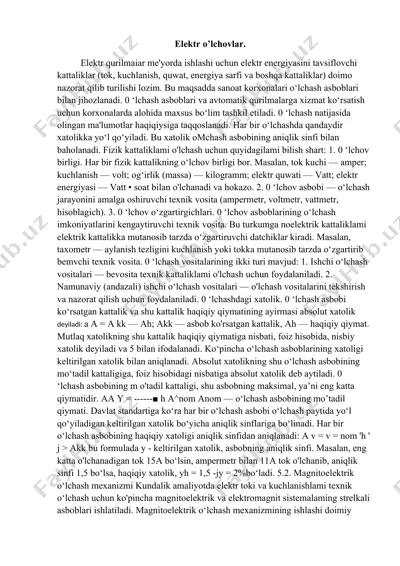

elektr o’lchovlar. elektr qurilmaiar me'yorda ishlashi uchun elektr energiyasini tavsiflovchi kattaliklar (tok, kuchlanish, quwat, energiya sarfi va boshqa kattaliklar) doimo nazorat qilib turilishi lozim. bu maqsadda sanoat korxonalari o‘lchash asboblari bilan jihozlanadi. 0 ‘lchash asboblari va avtomatik qurilmalarga xizmat ko‘rsatish uchun korxonalarda alohida maxsus bo‘lim tashkil etiladi. 0 ‘lchash natijasida olingan ma'lumotlar haqiqiysiga taqqoslanadi. har bir o‘lchashda qandaydir xatolikka yo‘l qo‘yiladi. bu xatolik omchash asbobining aniqlik sinfi bilan baholanadi. fizik kattaliklami o'lchash uchun quyidagilami bilish shart: 1. 0 ‘lchov birligi. har bir fizik kattalikning o‘lchov birligi bor. masalan, tok kuchi — amper; kuchlanish — volt; og‘irlik (massa) — kilogramm; elektr quwati — vatt; elektr energiyasi — vatt • soat bilan o'lchanadi va hokazo. 2. 0 ‘lchov asbobi — o‘lchash jarayonini amalga oshiruvchi texnik vosita (ampermetr, voltmetr, vattmetr, hisoblagich). 3. 0 ‘lchov o‘zgartirgichlari. 0 ‘lchov asboblarining o‘lchash imkoniyatlarini kengaytiruvchi texnik vosita. bu turkumga noelektrik kattaliklami elektrik kattalikka mutanosib tarzda o‘zgartiruvchi datchiklar …
2 / 3
shu o‘lchash asbobining mo‘tadil kattaligiga, foiz hisobidagi nisbatiga absolut xatolik deb aytiladi. 0 ‘lchash asbobining m o'tadil kattaligi, shu asbobning maksimal, ya’ni eng katta qiymatidir. aa y = ------■ h a^nom anom — o‘lchash asbobining mo’tadil qiymati. davlat standartiga ko‘ra har bir o‘lchash asbobi o‘lchash paytida yo‘l qo‘yiladigan keltirilgan xatolik bo‘yicha aniqlik sinflariga bo‘linadi. har bir o‘lchash asbobining haqiqiy xatoligi aniqlik sinfidan aniqlanadi: a v = v = nom 'h ' j > akk bu formulada y - keltirilgan xatolik, asbobning aniqlik sinfi. masalan, eng katta o'lchanadigan tok 15a bo‘lsin, ampermetr bilan 11a tok o'lchanib, aniqlik sinfi 1,5 bo‘lsa, haqiqiy xatolik, yh = 1,5 -jy = 2%bo‘ladi. 5.2. magnitoelektrik o‘lchash mexanizmi kundalik amaliyotda elektr toki va kuchlanishlami texnik o‘lchash uchun ko'pincha magnitoelektrik va elektromagnit sistemalaming strelkali asboblari ishlatiladi. magnitoelektrik o‘lchash mexanizmining ishlashi doimiy magnit maydon bilan elektr tokining o‘zaro ta’siriga asoslangan. mexanizmning konstruktiv sxemalaridan biri 5.1- rasmda tasvirlangan. bu mexanizm …
3 / 3
tok, kuchlanish va boshqa elektrik kattaliklami o‘lchashda qo‘llash mumkin. bunda uning o‘lchash sxemasi o‘zgaradi, xolos. 5.3. elektromagnit va elektrodinamik oichash bu mexanizmlaming ishlash prinsipi qo‘zg‘aluvchan ferromagnit o‘zak qo‘zg‘almas chulg‘amning ichiga tortilishiga asoslangan (5.2- rasm). oichanadigan tok yoki tokka proporsional kattalik g‘altakdan o‘tib, ferromagnit o‘zakni tortishi natijasida aylanma moment hosil boiadi. m aium ki, magnit maydonning energiyasi shu maydonni hosil qiluvchi tokning kvadratiga proporsional: mexanizmlari 57 www.ziyouz.com kutubxonasi 3 nib, o'lchash asbobining o‘qiga ta’sir etuvchi aylanuvchi momentni topish mumkin: bunda: aa —ferrom agnit o‘zakning g‘altakka tortilish burchagi, al — ferromagnit mana shu energiya hisobiga o‘zak g‘altak ichiga tortiladi. shu ifodaga asosla5.2-rasm. o‘zak g'altak ichiga kirishi natijasida induktivlikning o‘zgarishi. demak, bu turli o‘lchash asboblarining raqamlar shkalasi proporsional bo‘lmaydi, chunki tok va aylanuvchi momentni bog‘lovchi ifoda ikkinchi darajalidir. bu o'lchash asboblaridan asosan o'zgaruvchan tok kattaliklarini o'lchashda foydalaniladi. elektr zanjirlarida quwat va energiyani o‘lchash uchun elektrodinamik va o'lchov mexanizmlarining ishlash pripsipidan foydalanish mumkin. amalda …
