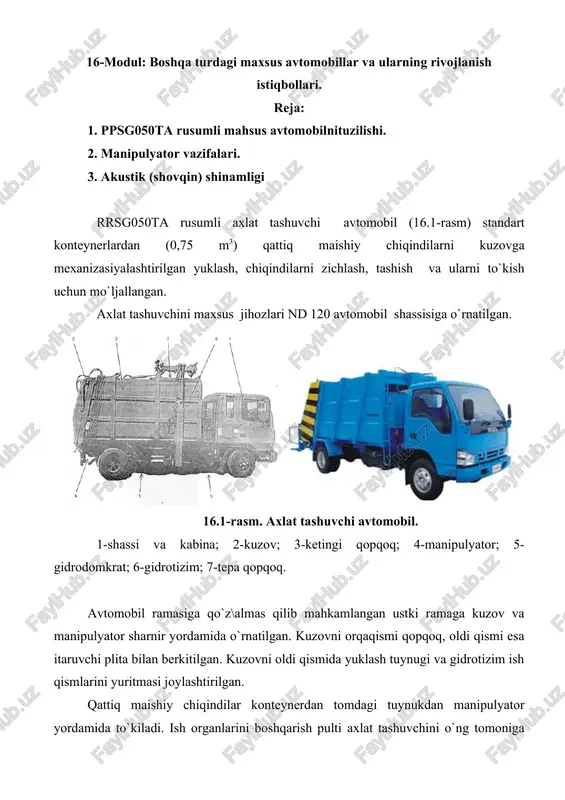

16-modul: boshqa turdagi maxsus avtomobillar va ularning rivojlanish istiqbollari. reja: 1. ppsg050ta rusumli mahsus avtomobilnituzilishi. 2. manipulyator vazifalari. 3. akustik (shovqin) shinamligi rrsg050ta rusumli axlat tashuvchi avtomobil (16.1-rasm) standart konteynerlardan (0,75 m3) qattiq maishiy chiqindilarni kuzovga mexanizasiyalashtirilgan yuklash, chiqindilarni zichlash, tashish va ularni to`kish uchun mo`ljallangan. axlat tashuvchini maxsus jihozlari nd 120 avtomobil shassisiga o`rnatilgan. 16.1-rasm. axlat tashuvchi avtomobil. 1-shassi va kabina; 2-kuzov; 3-ketingi qopqoq; 4-manipulyator; 5-gidrodomkrat; 6-gidrotizim; 7-tepa qopqoq. avtomobil ramasiga qo`z\almas qilib mahkamlangan ustki ramaga kuzov va manipulyator sharnir yordamida o`rnatilgan. kuzovni orqaqismi qopqoq, oldi qismi esa itaruvchi plita bilan berkitilgan. kuzovni oldi qismida yuklash tuynugi va gidrotizim ish qismlarini yuritmasi joylashtirilgan. qattiq maishiy chiqindilar konteynerdan tomdagi tuynukdan manipulyator yordamida to`kiladi. ish organlarini boshqarish pulti axlat tashuvchini o`ng tomoniga joylashtirilgan. manipulyator konteynerni qamrash, ko`tarish, a\darish, silkitish va o`rniga qo`yish ishlarini bajaradi. itaruvchi plita axlatni orqa qopqoq tomon suradi va zichlaydi. orqa qopqoq gidravlik qisqich bilan qayd qilinadi. shuningdek, …
2 / 7

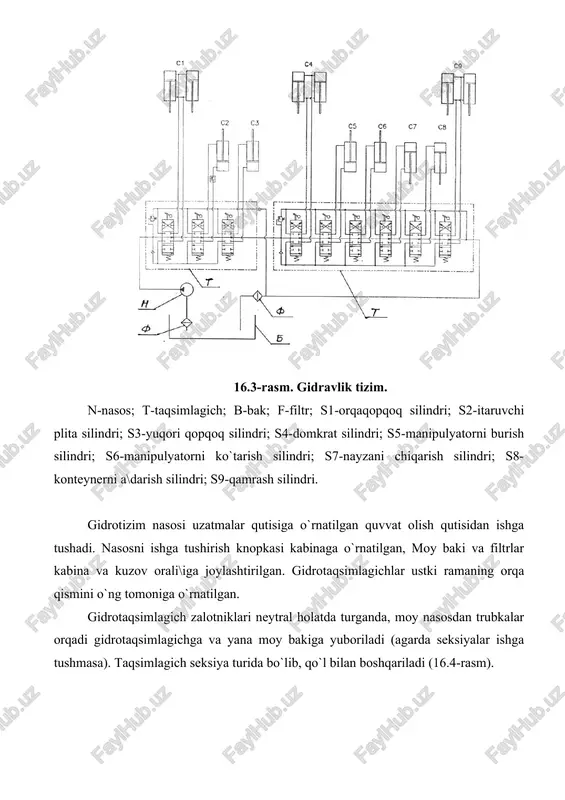

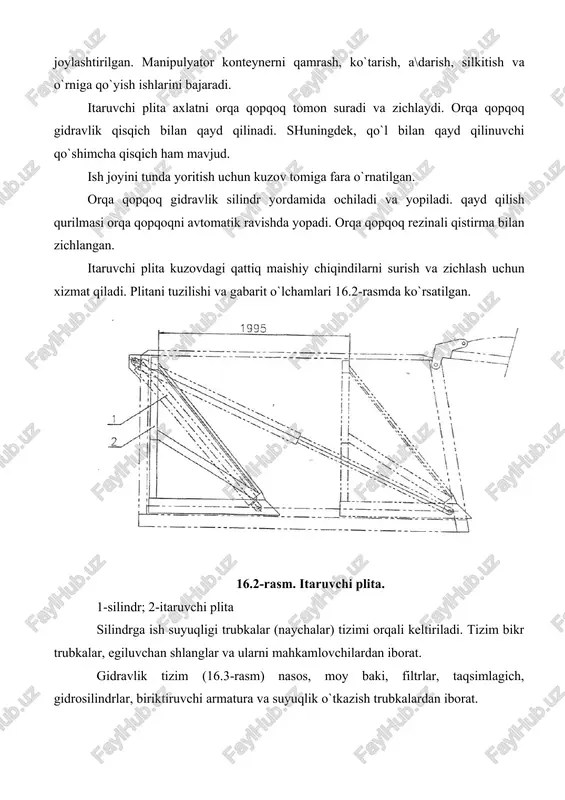

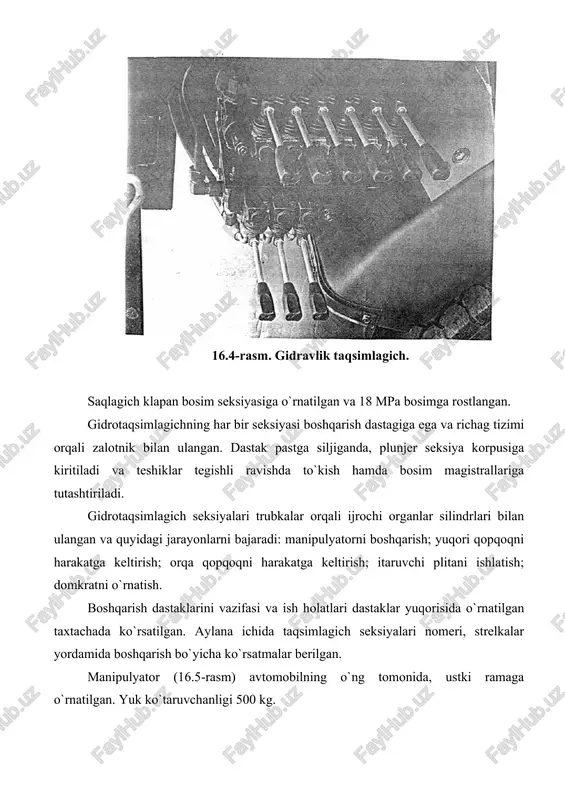

iborat. gidravlik tizim (16.3-rasm) nasos, moy baki, filtrlar, taqsimlagich, gidrosilindrlar, biriktiruvchi armatura va suyuqlik o`tkazish trubkalardan iborat. 16.3-rasm. gidravlik tizim. n-nasos; t-taqsimlagich; b-bak; f-filtr; s1-orqaqopqoq silindri; s2-itaruvchi plita silindri; s3-yuqori qopqoq silindri; s4-domkrat silindri; s5-manipulyatorni burish silindri; s6-manipulyatorni ko`tarish silindri; s7-nayzani chiqarish silindri; s8-konteynerni a\darish silindri; s9-qamrash silindri. gidrotizim nasosi uzatmalar qutisiga o`rnatilgan quvvat olish qutisidan ishga tushadi. nasosni ishga tushirish knopkasi kabinaga o`rnatilgan, moy baki va filtrlar kabina va kuzov orali\iga joylashtirilgan. gidrotaqsimlagichlar ustki ramaning orqa qismini o`ng tomoniga o`rnatilgan. gidrotaqsimlagich zalotniklari neytral holatda turganda, moy nasosdan trubkalar orqadi gidrotaqsimlagichga va yana moy bakiga yuboriladi (agarda seksiyalar ishga tushmasa). taqsimlagich seksiya turida bo`lib, qo`l bilan boshqariladi (16.4-rasm). 16.4-rasm. gidravlik taqsimlagich. saqlagich klapan bosim seksiyasiga o`rnatilgan va 18 mpa bosimga rostlangan. gidrotaqsimlagichning har bir seksiyasi boshqarish dastagiga ega va richag tizimi orqali zalotnik bilan ulangan. dastak pastga siljiganda, plunjer seksiya korpusiga kiritiladi va teshiklar tegishli ravishda to`kish hamda bosim magistrallariga …
3 / 7

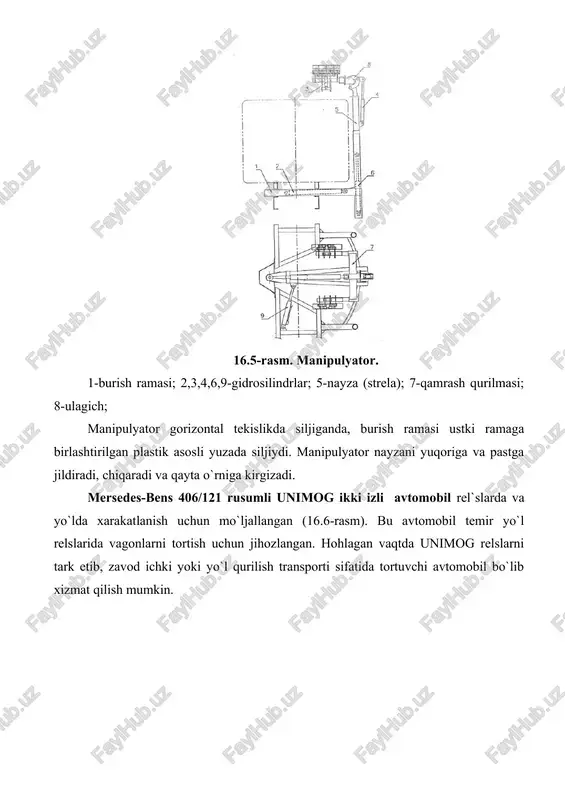

manipulyator. 1-burish ramasi; 2,3,4,6,9-gidrosilindrlar; 5-nayza (strela); 7-qamrash qurilmasi; 8-ulagich; manipulyator gorizontal tekislikda siljiganda, burish ramasi ustki ramaga birlashtirilgan plastik asosli yuzada siljiydi. manipulyator nayzani yuqoriga va pastga jildiradi, chiqaradi va qayta o`rniga kirgizadi. mersedes-bens 406/121 rusumli unimog ikki izli avtomobil rel`slarda va yo`lda xarakatlanish uchun mo`ljallangan (16.6-rasm). bu avtomobil temir yo`l relslarida vagonlarni tortish uchun jihozlangan. hohlagan vaqtda unimog relslarni tark etib, zavod ichki yoki yo`l qurilish transporti sifatida tortuvchi avtomobil bo`lib xizmat qilish mumkin. 16.6-rasm. unimog 406/121. unimog qishloq, o`rmon va kommunal xo`jaliklarda ishlaydigan variantlarga ega. unimog «universal motorli geret» so`zlarining bosh harflaridan tuzilgan. (geret) so`zi nemischa «asbob; qurol» ma`nosini bildiradi. unimog 6-silindrli dizel dvigateliga ega. maksimal quvvati 84 o.k. massasi 5t bo`lgan unimog 300t massali tirkama tarkibini temir yo`lda 20 km(soat tezlikda torta oladi. temir yo`lda harakatlanishi uchun qo`shimcha vagon tormozi, 2 ta zinapoya bilan jihozlangan. relslarda harakatlanganda rul boshqarmasi blokirovka qilinadi. ixtisoslashtirilgan harakatlanuvchi tarkibni bir turi bo`lgan …
4 / 7
7-rasm). 16.7-rasm. membranali avtosisterna sxemasi. 1-membrana; 2,4-sisternaning chap va o`ng bo`laklari; 3-bolt; 5-to`ldirish shlangi; 6,7-to`ldirish bo`\izlari; 8,11-to`kish bo`\izi kranlari; 9,10-to`kish bo`\izlari. chap va o`ng bo`laklarning borti orali\iga boltlar yordamida membrana chekkasi siqib qotirilgan. membrana qayishqoq va pishiq plastikadan tayyorlangan. sisterna shlang yordamida biror bir bo`\zidan to`ldirilganda, to`kilgan material membranani sisterna devoriga taqaydi (tiraydi). orqaga qaytish yo`nalishida sisterna ikkinchi to`ldirish bo`\zi orqali boshqa material bilan to`ldirilishi mumkin va bu holatda membrana sisternaning boshqa devoriga taqaladi. shunday qilib, membrana sisternani ikki kamerali ko`rinishga aylantiradi. nazorat savollari 1. axlat tashuvchi avtomobilni vazifalari nimalardan iborat? 2. axlat tashuvchi avtomobilning maxsus jihozlariga nimalar kiradi? 3. unimog transport vositasining vazifalari nimalardan iborat? | pale ene l.-j
