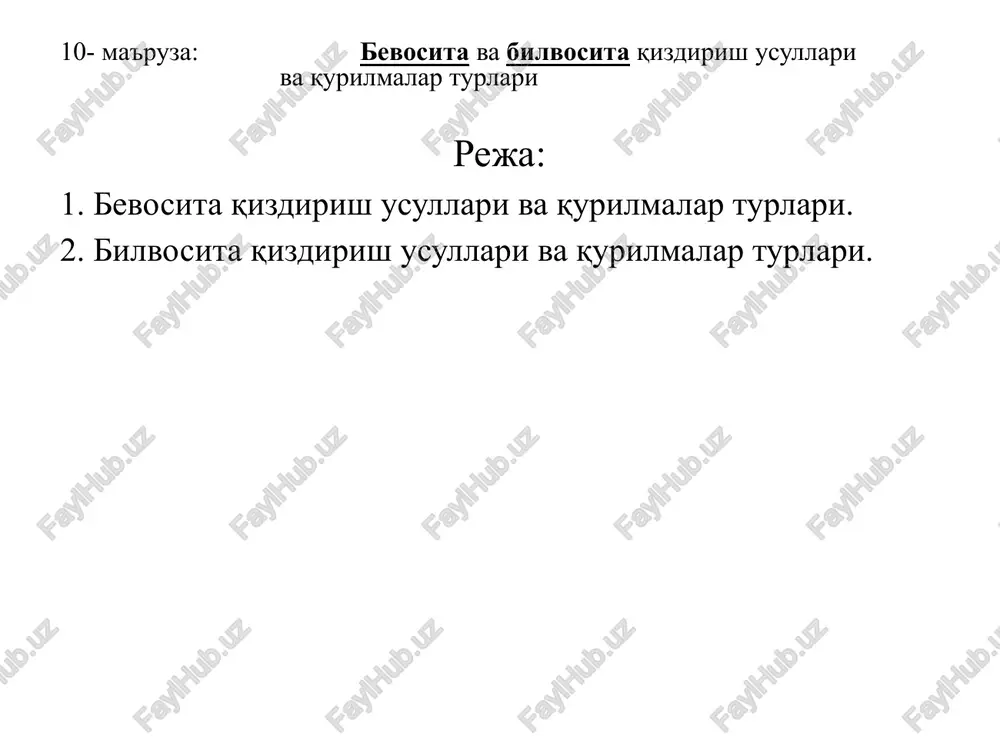

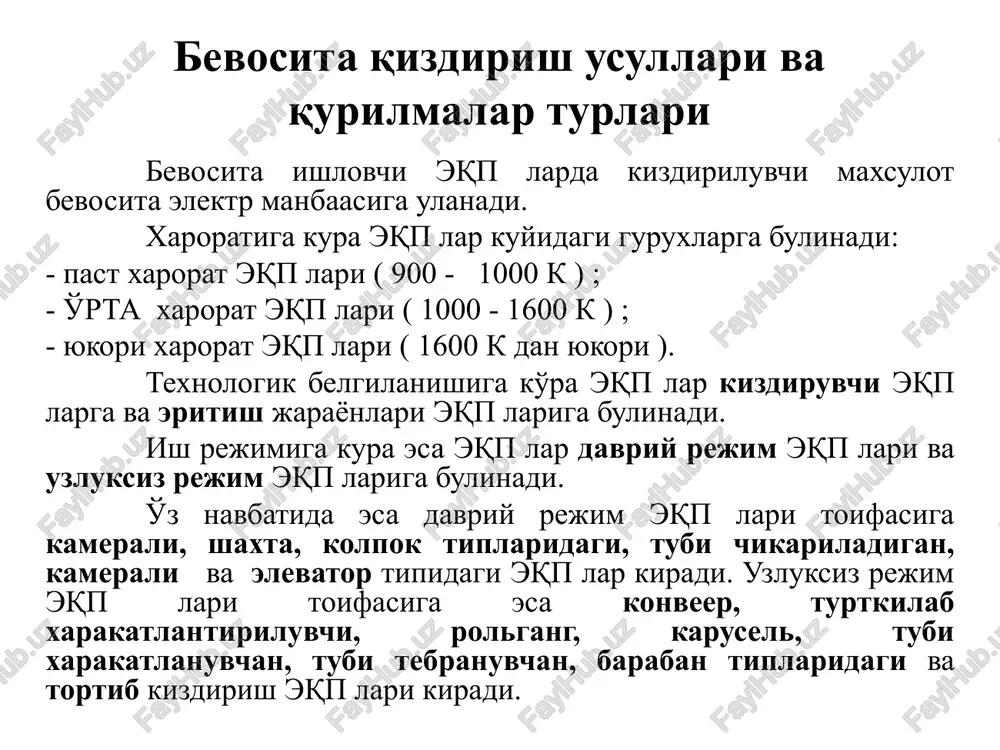

prezentatsiya powerpoint 10- ma'ruza: bevosita va bilvosita qizdirish usullari va qurilmalar turlari reja: 1. bevosita qizdirish usullari va qurilmalar turlari. 2. bilvosita qizdirish usullari va qurilmalar turlari. bevosita qizdirish usullari va qurilmalar turlari bevosita ishlovchi eqp larda kizdiriluvchi maxsulot bevosita elektr manbaasiga ulanadi. xaroratiga kura eqp lar kuyidagi guruxlarga bulinadi: - past xarorat eqp lari ( 900 - 1000 k ) ; - o'rta xarorat eqp lari ( 1000 - 1600 k ) ; - yukori xarorat eqp lari ( 1600 k dan yukori ). texnologik belgilanishiga ko'ra eqp lar kizdiruvchi eqp larga va eritish jarayonlari eqp lariga bulinadi. ish rejimiga kura esa eqp lar davriy rejim eqp lari va uzluksiz rejim eqp lariga bulinadi. o'z navbatida esa davriy rejim eqp lari toifasiga kamerali, shaxta, kolpok tiplaridagi, tubi chikariladigan, kamerali va elevator tipidagi eqp lar kiradi. uzluksiz rejim eqp lari toifasiga esa konveer, turtkilab xarakatlantiriluvchi, rolgang, karusel, tubi xarakatlanuvchan, tubi …

2 / 18

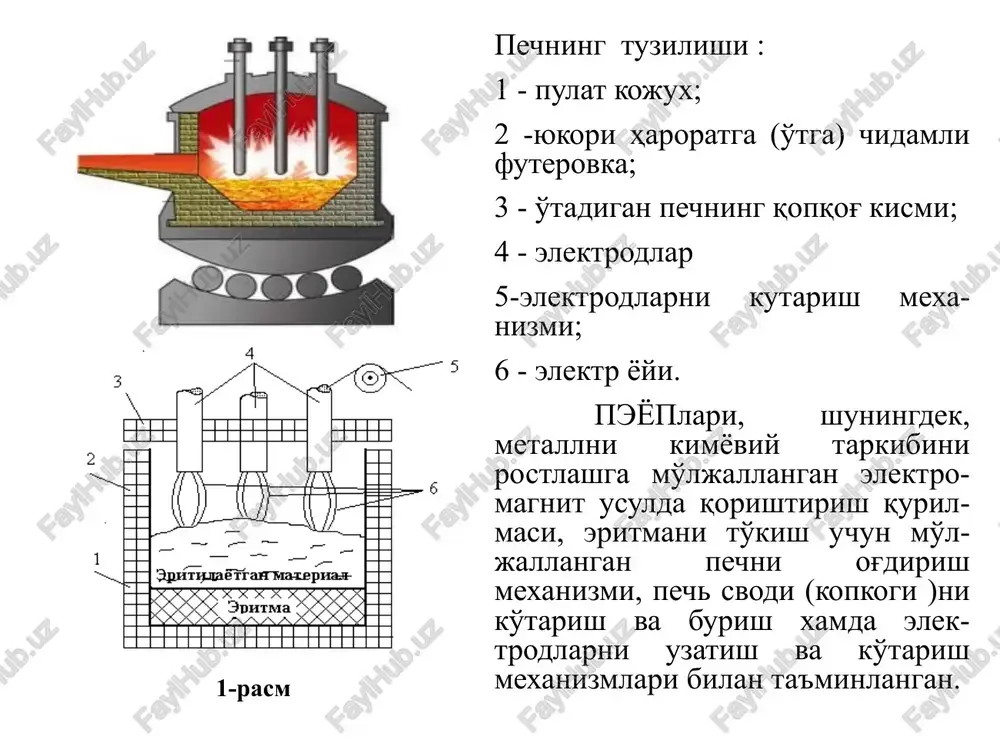

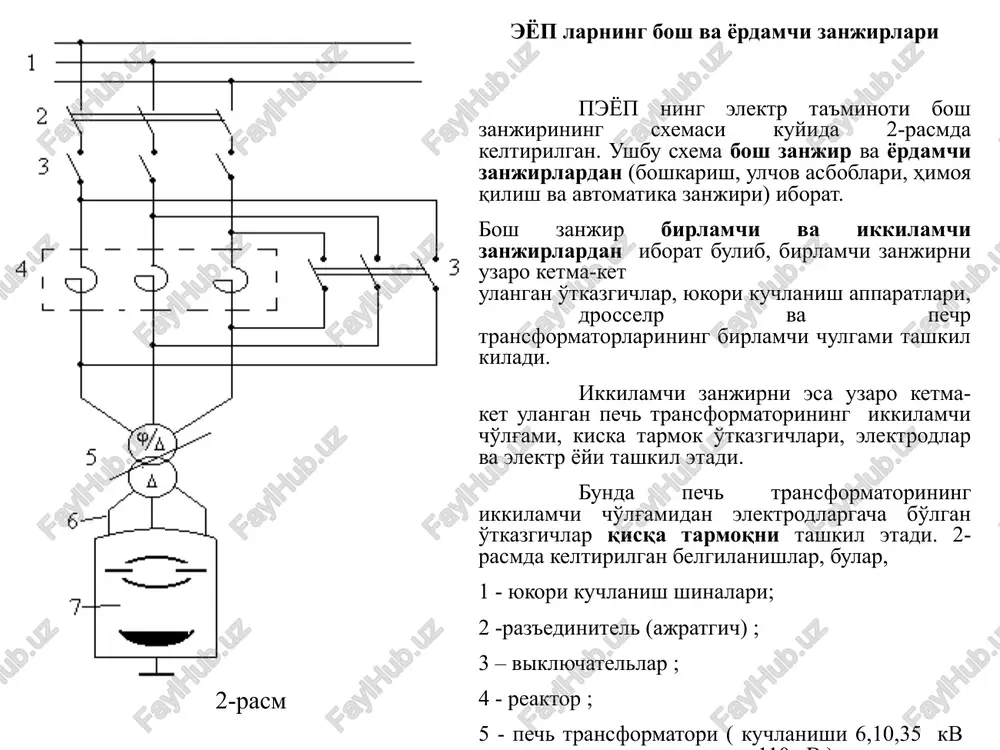

kibini rostlashga mo'ljallangan elektro-magnit usulda qorishtirish quril-masi, eritmani to'kish uchun mo'l-jallangan pechni og'dirish mexanizmi, pech svodi (kopkogi )ni ko'tarish va burish xamda elek-trodlarni uzatish va ko'tarish mexanizmlari bilan ta'minlangan. 1-rasm eyop larning bosh va yordamchi zanjirlari peyop ning elektr ta'minoti bosh zanjirining sxemasi kuyida 2-rasmda keltirilgan. ushbu sxema bosh zanjir va yordamchi zanjirlardan (boshkarish, ulchov asboblari, himoya qilish va avtomatika zanjiri) iborat. bosh zanjir birlamchi va ikkilamchi zanjirlardan iborat bulib, birlamchi zanjirni uzaro ketma-ket ulangan o'tkazgichlar, yukori kuchlanish apparatlari, drosselp va pechp transformatorlarining birlamchi chulgami tashkil kiladi. ikkilamchi zanjirni esa uzaro ketma-ket ulangan pech transformatorining ikkilamchi cho'lg'ami, kiska tarmok o'tkazgichlari, elektrodlar va elektr yoyi tashkil etadi. bunda pech transformatorining ikkilamchi cho'lg'amidan elektrodlargacha bo'lgan o'tkazgichlar qisqa tarmoqni tashkil etadi. 2-rasmda keltirilgan belgilanishlar, bular, 1 - yukori kuchlanish shinalari; 2 -raz'edinitel (ajratgich) ; 3 – viklyuchatellar ; 4 - reaktor ; 5 - pech transformatori ( kuchlanishi 6,10,35 kv va kuvvati katta …

3 / 18

,085 ......43.9[ka] - elektr energiyasining solishtirma sarfi - 650…………….......400 [kvt.soat/t] bilvosita qizdirish usullari va qurilmalar turlari bilvosita issiklik ishlovi beruvchi eqp lar bilvosita ishlolvchi eqp larda elektr energiyasi issiklik energiyasiga maxsus q.e. larda aylantiriladi. va issiklik kizdirilayotgan maxsulotga issiklik utkazuchanlik, konvektsiya usuli va issiklik uzatish usullarida uzatiladi. davriy rejimda ishlovchi elektr karshilik pechlari. kuyida 3 - rasmda davriy rejim eqp larning tuzilishi keltirilgan. bunda qalpoq tipidagi; 1 - maxsulot urnatiladigan stend; 2 -pech kamerasi; 3 - yukori xaroratga chidamli mufel; 4 - kizdiruvchi elementlar; 5 - kizdirilayotgan maxsulot; 3-rasm “kolkop“ tipidagi pech - futerovvalangan (yukori xaroratga chidamli) va ko'zg'almas stendga kizdiriluvchi maxsulot o'rnatilgan bulib, ustidan avval utga chidamli mufel o'rnatilib, so'ngra maxsulotni kizdiruvchi uchun mo'ljallangan q.e. bilan ta'minlangan “qolpoq” o'rnatiladi. q.e. lar qolpoqning ichki yon devorlariga urnatilgan. q.e. lar elektr energiyasi manbaasiga egiluvchan kabel va shtensel ajratgichlari yordamida ulanadi. eruvchi maxsulot “qolpoq” ko'tarish kranlari yordamida stendga yuklanadi va tushiriladi. issiklik …

4 / 18

nd kuvvatini tashkil etadi. davriy rejimda ishlovchi elektr karshilik pechlari. kuyida 4 - rasmda davriy rejim eqp larning tuzilishi keltirilgan. bunda elevator tipidagi; 1 - maxsulot o'rnatiladigan stend; 2 -pech kamerasi; 4 - kizdiruvchi elementlar; 5 - kizdirilayotgan maxsulot; 6 - pechning pastga tushirila-digan tubi; 7 - kutaruvchi qurilma; 4-rasm elevator tipidagi pech tubi ochik kuzgalmas kamera va pastga tushiriladigan qismga ( tubga ) ega. kamera tsilindr yoki turtburchak shaklga ega bulib, 3-4 m balandlikga ega bo'lgan ustunlarga urnatilgan. pechning tubi gidravlik yoki elektromexanik kutarish qurilmasi yordamida tushiriladi va yangi maxsulot yuklangach, kameragacha kutariladi. pechning ishchi xarorati 700, 1000, 1250 os ni tashkil kiladi, kuvvati 600 kvt ni tashkil etadi va unlab tonna maxsulotga bir vaktning uzida issiklik ishlovi beradi. davriy rejimda ish-lovchi elektr karshilik pechlari. kuyida 5 - rasmda davriy rejim eqp larning tuzilishi kel-tirilgan. bunda kamerali tipidagi; 2 -pech kamerasi; 4 - kizdiruvchi elementlar; 8 - pech qopqog'i …

5 / 18

alarining kurinishi tasvirlangan: tunell tipidagi pech 2 -pech kamerasi; 4 - kizdiruvchi elementlar; 5 - kizdirilayotgan maxsulot; 6 - futerovkalangan arava; punnel tipidagi pechlarda maxsulot futerovkalangan aravaga yuklangan xolda pechning bir tomonidan kiritilib, belgilangan xaroratgacha kizdirilgach tashkariga uzatiladi. ma'lum vaktda barcha aravalar bir arava uzunligiga teng masofaga suriladi, bunda pechning bir tomonidan maxsulot yuklangan arava kirsa, ikkinchi tomondan kizdirilgan maxsulot yuklangan bir arava tashkariga uzatiladi. bunday pechlarning ishchi xarorati 1300 - 1500 k ga teng. rolgang tipidagi pech 2 -pech kamerasi; 4 - kizdiruvchi elementlar; 9 – aylanuvchi roliklar rolgang tipidagi pech tubida yukori xaroratga bardosh beradigan roliklar urnatilgan bulib, ular soat strelkasining aylanishiga teskari yunalishda aylan-tiriladi. maxsulot esa ushbu roliklar ustidagi xarakati davomida belgilangan xaro-ratgacha qizdiriladi. tortib kizdirish pechlarida lenta kurinishdagi va tuplarga mujassamlashtirilgan utkazgichlar (simlar) bir barabandan ikkinchi barabanga pech kamerasi orkali tortib kizdirilishi natijasida issiklik ishlovi beriladi. umuman uzluksiz rejimida issiklik ishlovi beruvchi ekp lar uzlarining yukori …
