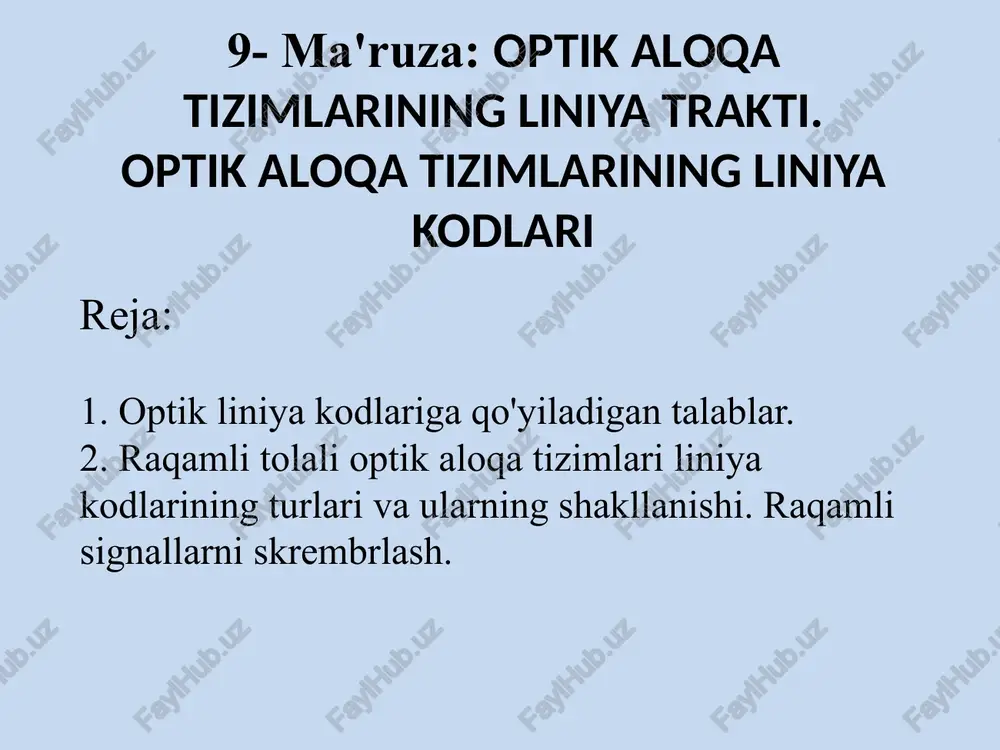

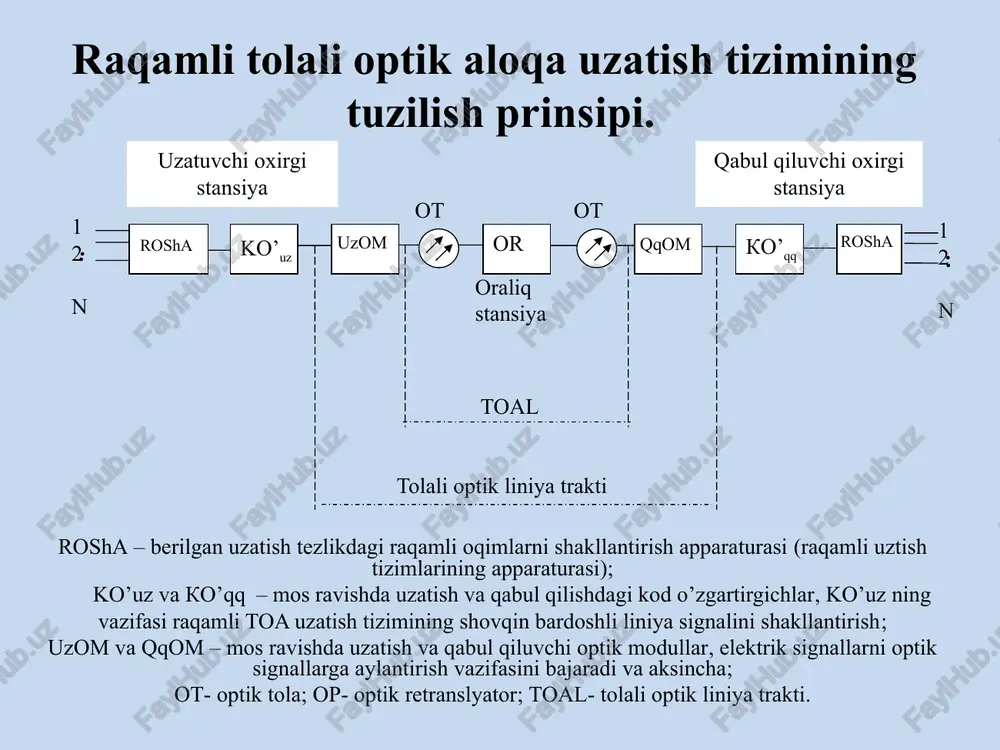

prezentatsiya powerpoint reja: 1. optik liniya kodlariga qo'yiladigan talablar. 2. raqamli tolali optik aloqa tizimlari liniya kodlarining turlari va ularning shakllanishi. raqamli signallarni skrembrlash. 9- ma'ruza: ortik aloqa tizimlarining liniya trakti. ortik aloqa tizimlarining liniya kodlari raqamli tolali optik aloqa uzatish tizimining tuzilish rrinsiri. rosha – berilgan uzatish tezlikdagi raqamli oqimlarni shakllantirish apparaturasi (raqamli uztish tizimlarining apparaturasi); ko’uz va ko’qq – mos ravishda uzatish va qabul qilishdagi kod o’zgartirgichlar, ko’uz ning vazifasi raqamli toa uzatish tizimining shovqin bardoshli liniya signalini shakllantirish; uzom va qqom – mos ravishda uzatish va qabul qiluvchi optik modullar, elektrik signallarni optik signallarga aylantirish vazifasini bajaradi va aksincha; ot- optik tola; or- optik retranslyator; toal- tolali optik liniya trakti. 1 2 n ot ot toal rosha oraliq stansiya ko’uz uzom or qqom ko’qq rosha 1 2 n qabul qiluvchi oxirgi stansiya uzatuvchi oxirgi stansiya . . . . tolali optik liniya trakti raqamli tolali optik aloqa …
2 / 17

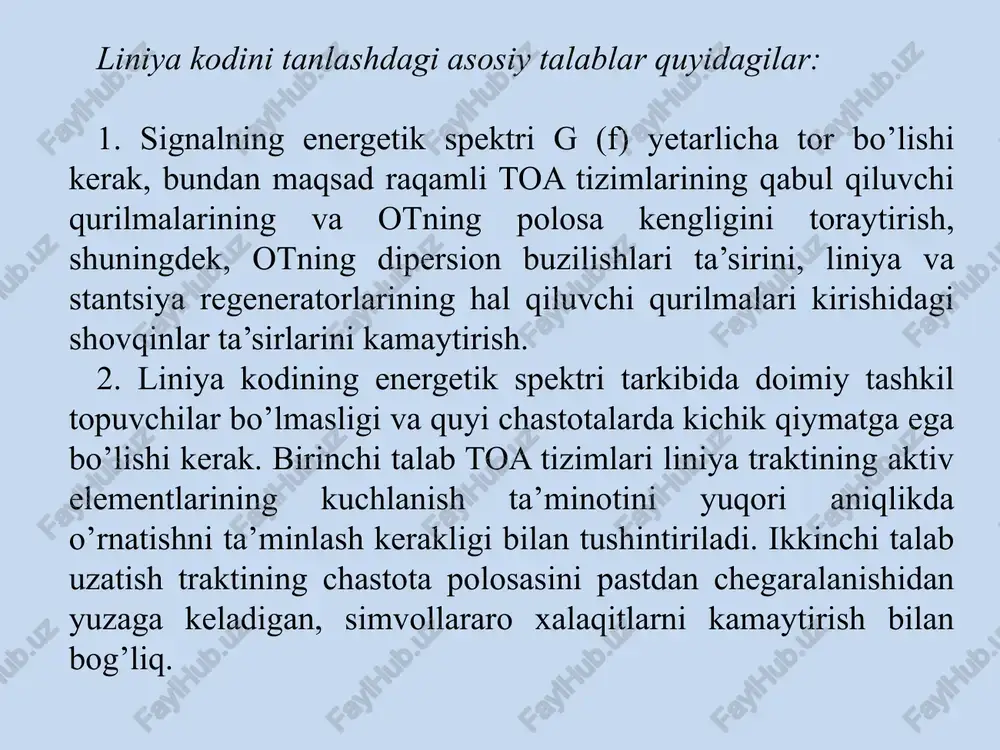

bo’lishi kerak, bundan maqsad raqamli toa tizimlarining qabul qiluvchi qurilmalarining va otning polosa kengligini toraytirish, shuningdek, otning dipersion buzilishlari ta’sirini, liniya va stantsiya regeneratorlarining hal qiluvchi qurilmalari kirishidagi shovqinlar ta’sirlarini kamaytirish. 2. liniya kodining energetik spektri tarkibida doimiy tashkil topuvchilar bo’lmasligi va quyi chastotalarda kichik qiymatga ega bo’lishi kerak. birinchi talab toa tizimlari liniya traktining aktiv elementlarining kuchlanish ta’minotini yuqori aniqlikda o’rnatishni ta’minlash kerakligi bilan tushintiriladi. ikkinchi talab uzatish traktining chastota polosasini pastdan chegaralanishidan yuzaga keladigan, simvollararo xalaqitlarni kamaytirish bilan bog’liq. 3. energetik spektri yuqoridan chegaralangan bo’lishi zarur, bu uzatish traktining chastota polosasini yuqoridan chegaralanishidan yuzaga keladigan, simvollararo xalaqitlarni kamaytirish imkonini beradi. 4. raqamli toa tizimlarining liniya kodlarini tuzilishi regeneratorlarning taktli sinxronizatsiya impulslarini shakllantirish uchun raqamli signal tarkibidan taktli chastotani osongina ajratib olishni ta’minlashi kerak. 5. liniya kodining tuzilishi quyidagilarni ta’minlashi kerak: yuqori shovqin bardoshlilikni, bu regeneratsiyalash uchastkasi uzunligini oshirish va bu bilan raqamli toa tizimining texnik-iqtisodiy ko’rsatkichlarini oshirish imkonini …
3 / 17

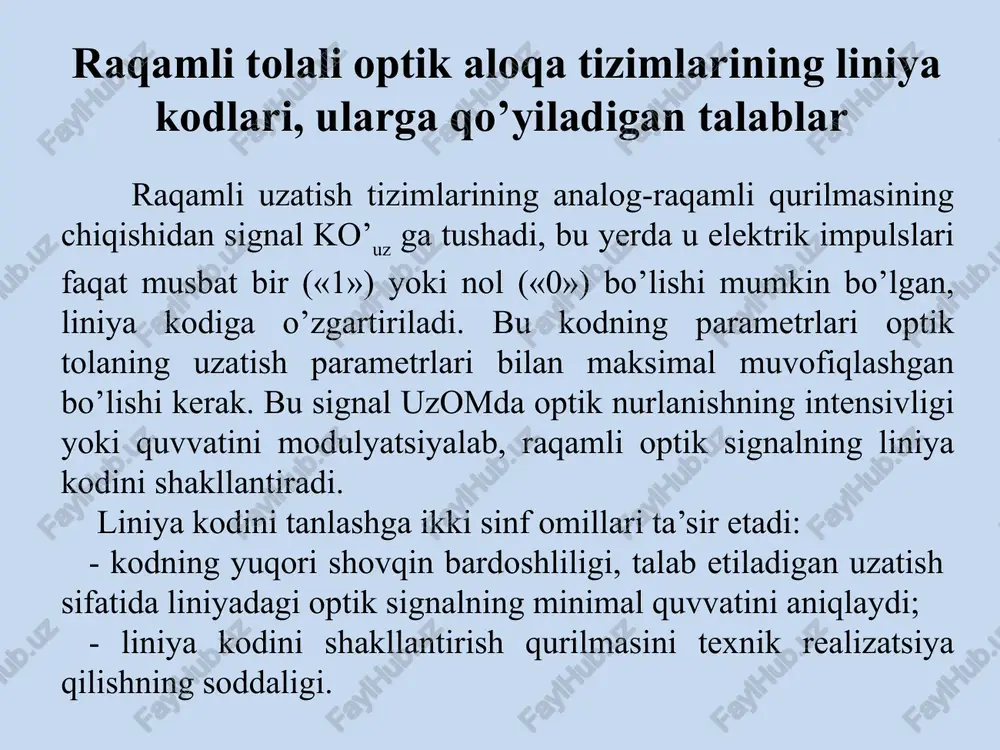

shakllanishi pim kodining shakllanishi 13.4 – rasmda berilgan 0 1 0 0 1 0 1 1 1 1 0 0 1000 00 1000 00 0001 11 0001 11 0010 10 0100 01 t t pim m=2 n=4 boshlang’ich ketme - ketlik pim kodining shakllanishi 1b2b sinfidagi kodlardan pim kodining afzalligi shundaki, unda «1» simvollarining soni 2 marta kam va mos ravishda liniyaga uzatishning o’rtacha quvvati kamayadi. bundan birinchi navbatda nurlanish manbalarining ishonchliligi oshadi va quvvat kam sarf etiladi. to’rtta uzatilayotgan simvollardan faqat bittasi «1» simvoli bo’lganligi sababli sinxronizatsiya mukammallashadi. mbnb kodidagi ortiqlik ρ ═ n / m liniya signalining taktli chastotasini ortishiga olib keladi bu yerda fm– boshlang’ich raqamli impulslar ketma–ketligining taktli chastotasi. 1b2b kodi uchun m═1, n═2 da ρ═2 va fl═ 2fm. shu tarzda 1b2b kodlari ikki kamchilikka ega: ko’p ortiqlikka va taktli chastotani ikkilanishiga, bu toa tizimining liniya traktining chastota polosasini kengaytirish zaruriyatiga va uning elementlarining tezkorligini oshishiga …
4 / 17
inatsiyalari (1 va 0 soni teng bo'lgan, 6 razryadli 20 ta kombinatsiya mavjud, qolgan 12 kombinatsiya ikkita 1 va to'rtta 0 dan yoki aksincha iborat ) ba’zan qo’shimcha impuls blokli sinxronizatsiya signallarini shakllantirish uchun liniya kodiga kiritiladi va bunday kodlar mb1s deb ataladi. agar qo’shimcha impulslar ham juftlikka (toqlikka) tekshirish, hamda blokli sinxronizatsiyani ta’minlash uchun kiritilsa, u holda mb1p1s turdagi aralash kod hosil bo’ladi. yuqori tezlikli raqamli toa tizimlarida mb1s kodining bir turi hisoblangan, 10b1r1p turdagi liniya kodi keng qo’llanish topgan. boshlang’ich o’n simvolli nrz kodiga qo’shimcha r va p impulslarni kiritish orqali 12 simvolli 10b1r1p liniya kodi shakllanadi 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 r 6 7 8 9 10 p b) a) 10b1r1p turdagi liniya kodini shakllanish sxemasi: a) - boshlang’ich nrz kodi; b) – 10b1r1p liniya kodi. skremblerlash – bu yangi kodni yaratishni yana bir imkoniyatidir. bunda liniya …
5 / 17
hlang'ich ketma– ketliklardan (liniya trakti bo'ylab uzatiladigan signalni vaqt bo'yicha kechikishini nazarda tutgan holda) qabul qiluvchi qismda boshlang'ich signalni qayta tiklash imkonini beradi. nazorat savollari 1. optik liniya kodlarining elektr kodlardan asosiy farqi nimada? 2. raqamli toa tizimlarining optik liniya kodlariga qanday talablar qo'yiladi? 3. 1b2b sinfidagi kodlar qanday shakllanadi? 4. 2b4b sinfidagi kodlar qanday shakllanadi va bu kodlar qanday afzalliklarga ega? 5. 3b4b, 5b6b sinfidagi kodlar qanday shakllanadi va ular qanday afzalliklarga ega? 6. yuqori tezlikli toa tizimlarida qaysi liniya kodlardan foydalaniladi? 7. 10b1r1p kodlar qanday xususiyatlarga ega? 8. skremblerlash qanday afzalliklarga ega? e’tiboringiz uchun rahmat!!! image1.png image2.wmf image3.wmf oleobject1.bin oleobject2.bin image4.png image5.png (p]| diy 13 2014 [pexum cosmectumoctu] - microsoft powerpoint (c6oii axtusaynn npoaykta) beta ess | scan avant eperoms anna oxascnizon _peyeronponmine bra be» iia hanpasnenme rexcra \\oe0- ga berasute ~ cosgate ed suponsare 7 alloug™ ynopagounts skcnpecc-crunn "s crane sjpasaen sare » smartart ~ || %@ …
