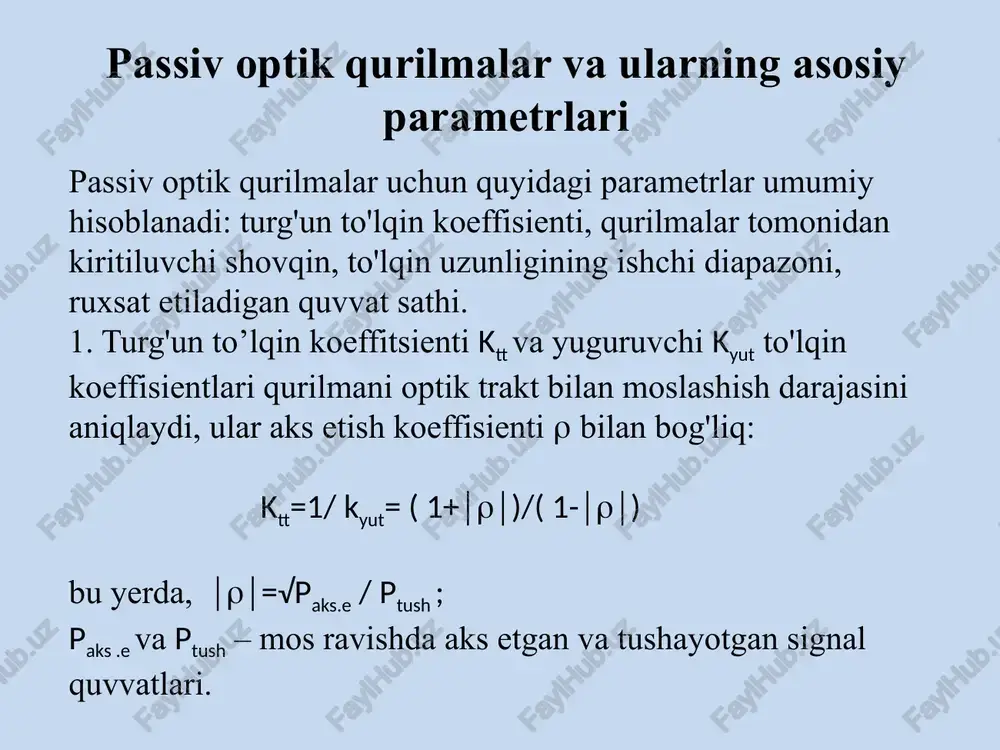

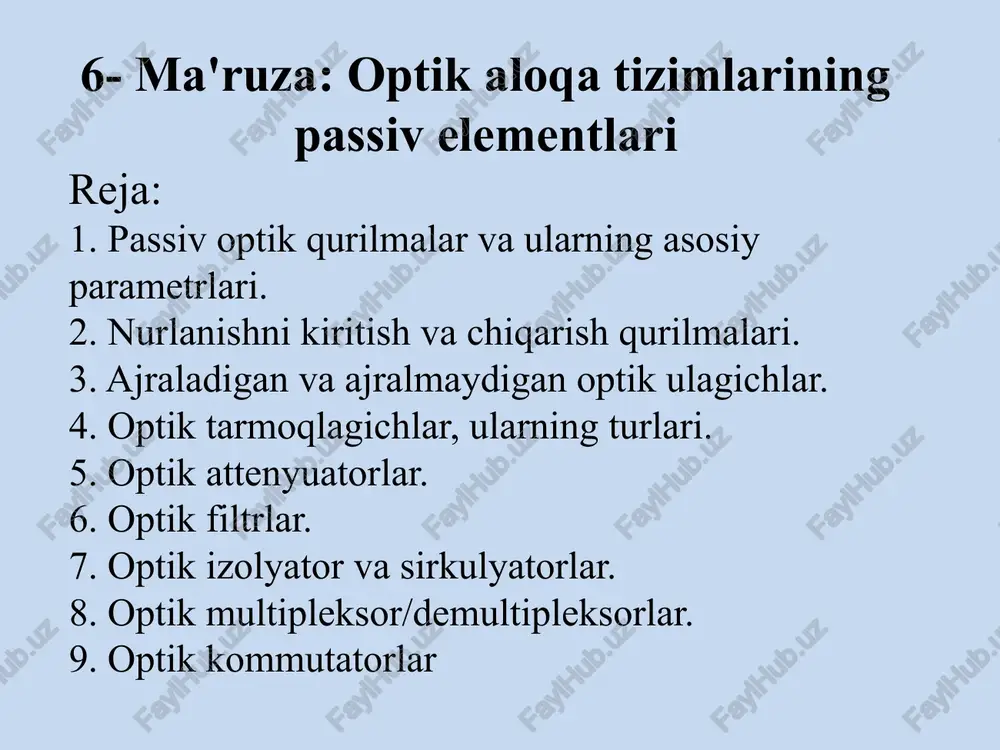

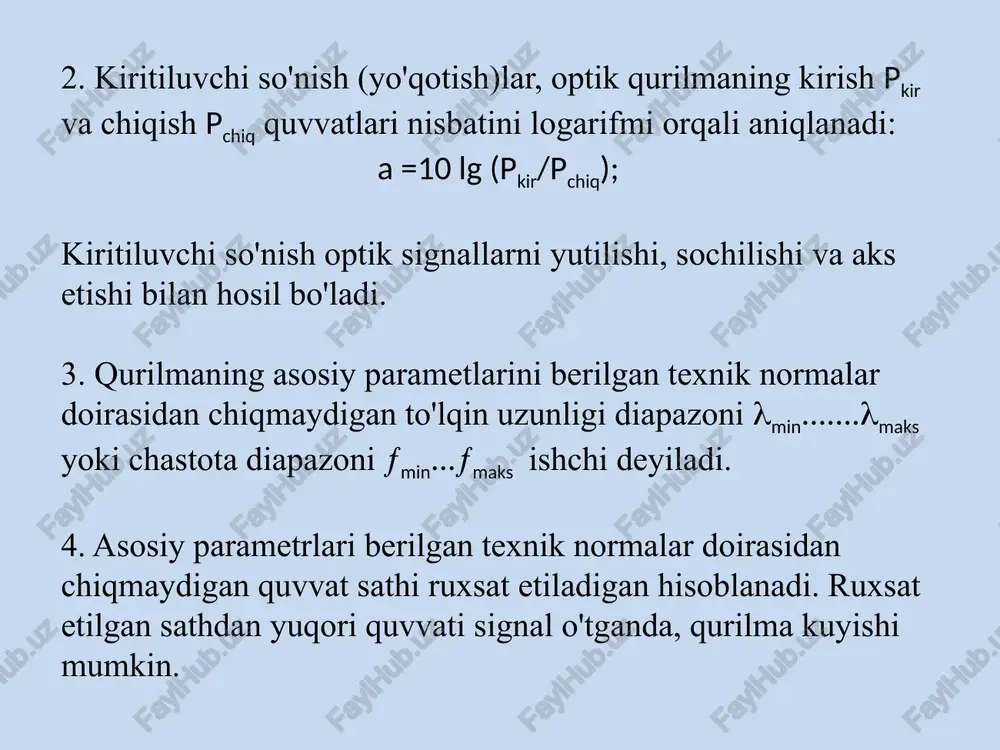

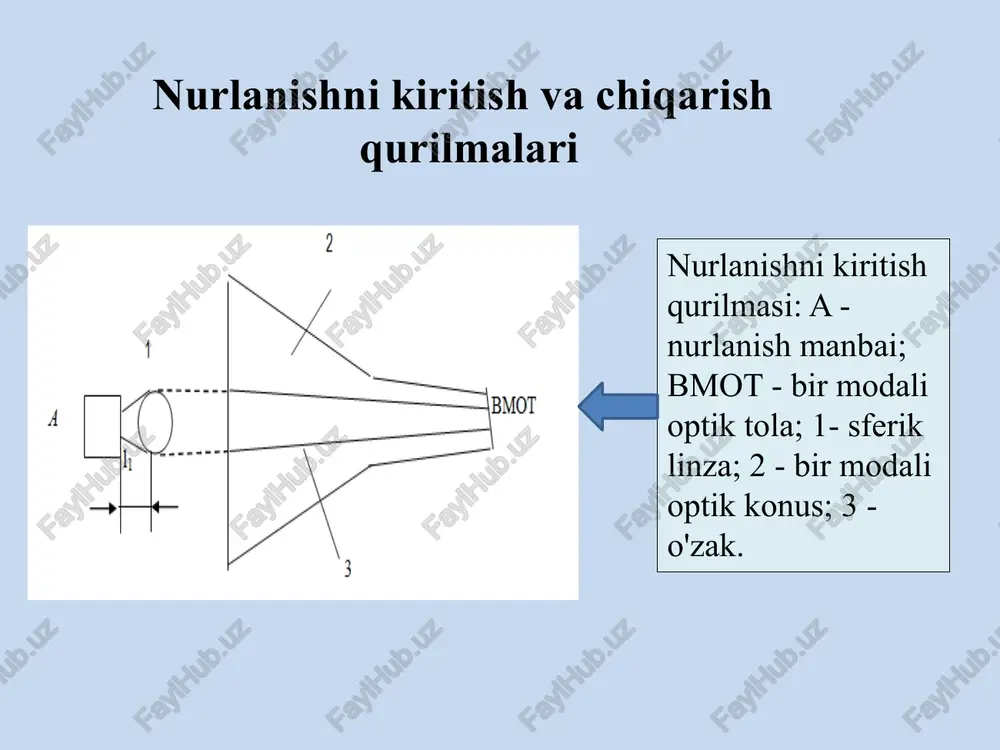

prezentatsiya powerpoint reja: 1. passiv optik qurilmalar va ularning asosiy parametrlari. 2. nurlanishni kiritish va chiqarish qurilmalari. 3. ajraladigan va ajralmaydigan optik ulagichlar. 4. optik tarmoqlagichlar, ularning turlari. 5. optik attenyuatorlar. 6. optik filtrlar. 7. optik izolyator va sirkulyatorlar. 8. optik multipleksor/demultipleksorlar. 9. optik kommutatorlar 6- ma'ruza: optik aloqa tizimlarining passiv elementlari passiv optik qurilmalar uchun quyidagi parametrlar umumiy hisoblanadi: turg'un to'lqin koeffisienti, qurilmalar tomonidan kiritiluvchi shovqin, to'lqin uzunligining ishchi diapazoni, ruxsat etiladigan quvvat sathi. 1. turg'un to’lqin koeffitsienti ktt va yuguruvchi kyut to'lqin koeffisientlari qurilmani optik trakt bilan moslashish darajasini aniqlaydi, ular aks etish koeffisienti  bilan bog'liq: ktt=1/ kyut= ( 1+││)/( 1-││) bu yerda, ││=√paks.e / ptush ; paks .e va ptush – mos ravishda aks etgan va tushayotgan signal quvvatlari. passiv optik qurilmalar va ularning asosiy parametrlari 2. kiritiluvchi so'nish (yo'qotish)lar, optik qurilmaning kirish pkir va chiqish pchiq quvvatlari nisbatini logarifmi orqali aniqlanadi: a =10 lg (pkir/pchiq); …

2 / 21

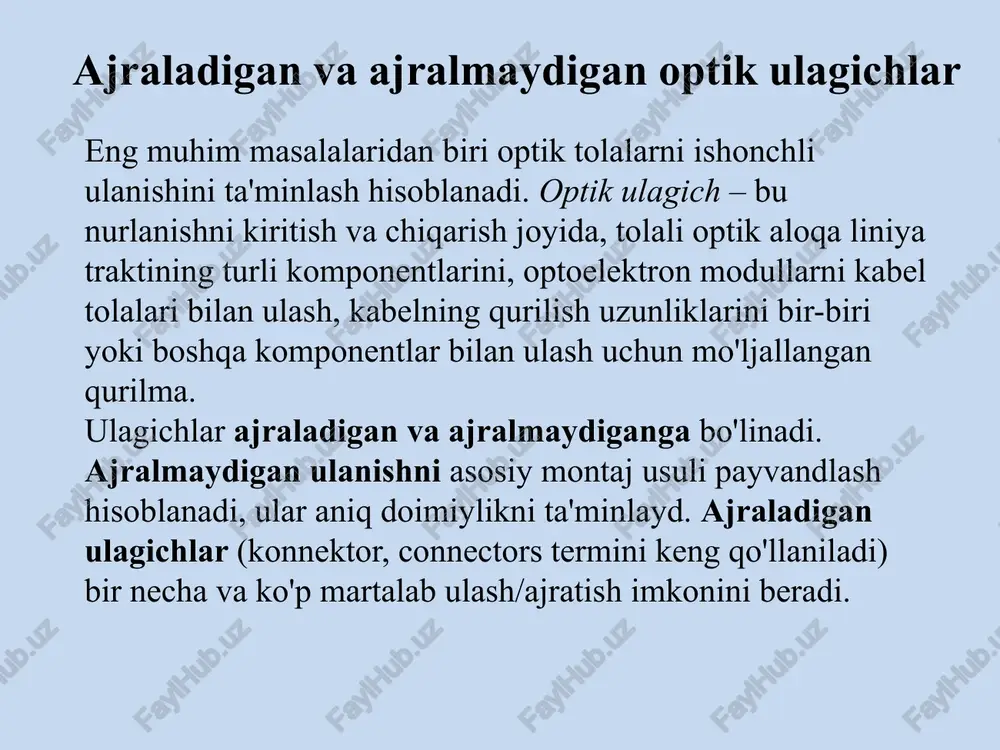

ida, tolali optik aloqa liniya traktining turli komponentlarini, optoelektron modullarni kabel tolalari bilan ulash, kabelning qurilish uzunliklarini bir-biri yoki boshqa komponentlar bilan ulash uchun mo'ljallangan qurilma. ulagichlar ajraladigan va ajralmaydiganga bo'linadi. ajralmaydigan ulanishni asosiy montaj usuli payvandlash hisoblanadi, ular aniq doimiylikni ta'minlayd. ajraladigan ulagichlar (konnektor, connectors termini keng qo'llaniladi) bir necha va ko'p martalab ulash/ajratish imkonini beradi. ajraladigan va ajralmaydigan optik ulagichlar ajraladigan optik ulagichlarning tuzilishi qo'yiladigan talablar: kirituvchi yo'qotishlari va teskari aks etishlari kam, tashqi mexanik, klimatik va boshqa ta'sirlarga bardoshli, yuqori ishonchli, tuzilishi sodda va ko'p martalab takroriy ulanishlardan so'ng xarakteristikalari bir ozgina yomonlashishi kerak. shtekerli ulash: a - uya; b-shtir; d-ajraladigan ulagich; 1 – tola; 2 - kanal; 3 - birlashuvchi yuzalar optik tolalarni ajralmaydigan ulashlar ajralmaydigan optik ulashni keng tarqalgan usullaridan biri shishadan tayyorlangan trubka yordamida ulashda kiritiluvchi so'nish qiymati 0,29 db ni tashkil etadi. dumaloq ariqchali–plastina yordamida ulashda kiritiladigan so'nish 0,5 db ni tashkil etadi …

3 / 21

ti bo'yicha o'zgaruvchan va qayd etilgan turlarga bo'linadi. attenyuatorlar tomonidan kiritiladigan so'nish ±15 % dan oshiq bo'lmasligi kerak. optik aks etish qobiliyati maksimal -40 db sathda bo'lishi kerak. attenyuatorlarni ishchi to'lqin uzunliklari diapazoni maksimal 1360 nm dan 1580 nm gachani, minimal 1200 nm dan 1480 nm gachani tashkil etishi kerak. optik filtrlar umumiy uzatilayotgan optik spektrdan optik kanallarni ajratish uchun qo'llaniladi. filtrlar qo'shni optik kanallarni bartaraf etish imkoniyatiga ega, fd lar spektral tanlashga ega emas. optik filtrlar sifatida demultipleksorlar ham qo'llanilishi mumkin. optik filtrlar ko'p qatlamli dielektrik filtrning ishlash prinsipi: a) - ko'p qatlamli dielektrik tuzilish; b) - aks etish koeffisientining spektral bog'liqligi. optik signal tola bo'ylab tarqalib, turli nojinsliliklardan, ayniqsa optik ulangan joylardan aks etadi. bunday aks etish natijasida energiyaning qandaydir bir qismi teskari tomonga qaytadi. aks etgan signal lazerni rezonatoriga yoki kuchaytirgichga tushib, majburiy (indusiyalangan) kuchayish qobiliyatiga ega bo' lib, parazit signallarni hosil qiladi. optik izolyatorning ishi faradey …

4 / 21

ral sezgir bo'lib, selektiv hisoblanadi, ya'ni ularni xarakteristikalari optik to'lqin uzunligiga bog'liq. optik multipleksor/demultipleksorlar to'lqin uzunligi bo'yicha zichlashtirilgan tolali optik aloqa tizimlarida multiplekslash va demultiplekslash jarayonlari. optik multipleksor va optik demultipleksor optik kommutatorlar optik kommutator –tolali optik telekommunikatsiya tarmoqlarining muxim elementlaridan biri bo'lib, u telekommunikatsiya tarmoqlarining optik signallarni o'ta yuqori tezliklarda uzatish qobilyatida ishlashiga imkon beradi va signallarning marshrutlashtirilish) uchun o'zgaruvchan platformani ta'minlaydi. optik kommutator telekommunikatsiya tarmoqlarining yuqori unumdorligini, tarmoqning yaxshi ishlashini, xizmat ko'rsatish qiymatining pastligini va optik darajada signallarni marshrutlashtirish rekonfiguratsiyalanuvchi yo'llarni ta'minlaydi. optik kommutatorlarning asosiy vazifalari optik kommutatorlar tarmoqda bir qancha asosiy vazifalarni bajaradi. tashish (transportirovka) – bir portdan boshqasiga tolali – optik kabelni butun o'tkazish polosasini, chastotalar polosasini yoki aloxida to'lqin kanallarini kommutasiyalash. tiklash – tolali – optik kabellarning ishdan chiqqan komponentlarini yoki uzilishlarini chetlab o'tish imkoniyati. tarmoqli testlash va boshqarish – sinov asboblarida masalan, vaqt bo'yicha ajratish qobilyatiga ega optik reflektorlarda kommutasiyalanuvchi elementlar uzoqdagi bo'g'inlarda tolali …

5 / 21

iladigan signalning so'nishi; o'tish o'chishi – kerakli chiqishda signal quvvatining qolgan barcha chiqishlardagi signallar quvvatiga nisbati; polyarizatsion yo'qotishlar – kommutatsiyalanuvchi signalning polyarizatsiyasi (qutblantirilishi) natijasida vujudga keltiriluvchi so'nishi (kuchsizlanishi). ishlab chiqarish texnologiyasiga ko'ra kommutatorlarning quyidagi turlari farq qilinadi: optik kommutatorlarning asosiy turlari 1. mexanik optik kommutatorlar . 2.elektrooptik kommutatorlar. 3.akustooptik kommutatorlar. 4.termooptik kommutatorlar. 5. yarimo'tkazgichli optik kuchaytirgichlar asosidagi opto elektron kommutorlar 6. integral aktiv to'lqin elitgich kommutatorlar. 7. ko'p qatlamli yorug'likelituvchi suyuqkristall matrisali kommutatorlar. 8. mikroko'zgular massivi asosidagi kommutator 9. golografik kommutatorlar 10. foton kristalli kommutatorlar. nazorat savollari 1. passiv optik qurilmalar qanday parametrlar bilan xarakterlanadi? 2. nurlanishni kiritish qurilmasi qanday tuzilgan? 3. qismlarga ajraladigan va ajralmaydigan optik ulagichlar qachon qo'llaniladi? 4. shtekerli optik ulagich qanday tuzilgan? 5. optik tolalarni ajralmaydigan ulashning qanday usulini bilasiz? 6. optik tarmoqlagichlarning turlari va ularning vazifalarini tushuntiring. 7. optik attenyuatorlar qanday maqsadlarda qo'llaniladi? 8. optik izolyatorlarning vazifasi va ularning ishlash prinsipini tushuntiring. 9. optik filtrlarni …
