1 / 7

3 – ma’ruza. yirik bloklardan qurilgan binolar. zilzilaviy hududlarda turar-joy va jamoat binolarini loyihalash reja: 1)yirik blokli devorlarning klassifikatsiyasi. 2) yirik blokli devorlarning konstruktiv echimlari. 3) zilzilaviy hududlarda binolarni loyihalash. tayanch iboralar: yirik blok, ravoq, chok, zilzilaviy hududlarda foydalaniladigan binolar, binolarni hajmiy-rejalash, konstruktiv yechimlar, qurilish materiallari va konstruksiyalarini tanlash, zilzilaviy tumanlar uchun binolarni loyihalash. mayda elementlardan quriladigan binolar qurilishda mexanizatsiyalash va avtomatlashtirishni keng ko’lamda qo’llashga imkon bermaydi. qurilish ishla chiqarishni yuqori darajada industriallashtirishning asosiy yo’llaridan biri, binoni yirik bloklardan loyihalashtirish va qurishdir. yirik bloklardan va g’ishtdan qurilgan binolarning texnik-iqtisodiy ko’rsatkichlarini solishtirish shuni ko’rsatadiki, yirik blokli bino qurilishiga vaqt 15%, mehnat sarfi esa 20% kam ketar ekan. devorlari og’irligi 0,3 tonnadan 3,0 tonnagacha bo’lgan yaxlit yoki ichi kovak yirik toshlardan qurilgan binolar yirik blokli binolar deb ataladi. bunday binolarda hamma konstruktiv elementlar yirik elementlardan iborat bo’ladi. bloklar engil beton (keramzibeton, shlakbeton, g’ovakbeton)lardan xamda mahalliy materiallardan (chig’anoqtosh, tuf) tayyorlanadi. yirik bloklar g’ishtlarfdan …

2 / 7

da aniqlanadi.qurilishda yirik blokli binolarni choklariga qarab quyidagicha: ikki qatorli va to’rt qatorli turlarga bo’lish mumkin (rasm). quyidagi rasmda turar-joy binolarida ishlatiladigan bloklarning asosiy turlari ko’rsatilgan. derazalar orasida ishlatiladigan bloklarning yon qirralarida bo’rtmalar deraza osti bloklarida esa o’yiqlar bo’ladi. ravoq bloklarida ham yuqoriga ora yopma plitalari tayanishi uchun), ham pastga (deraza romlari joylashishi uchun) chiqqan chiqiqlari bo’ladi. agar devorlarda deraza o’rni bo’lmasa, binoning tur qismida ravoq bloklari qalinligi derazalar oarsiga qo’yiladigan bloklar qalinligidan 100 mm kam bo’lib, bu joyga markaziy isitish sistemasi batareyalarini o’rnatish mo’ljallanadi. bulardan tashqari yirik bloklarning maxsus turlari, ya’ni burchakbop blok, sokolbop, bo’g’otbop, zinapoya devori bloklari va sanitariya-texnika bloklari ham bor. tashqi devorlarga ishlatiladigan bloklarning vaznini kamaytirish maqsadida ularning ichi silindirsimon yoki tirqishsimon bo’shliqli qlinadi. ikki qatorli devorlarga ishlatiladigan yirik bloklarning (qavatlar balandligi 2,8 m bo’lgan turar-joy binolari uchun) derazalar orasiga qo’yiladigan turi balandligi 2180 mm, eni 990, 1190, 1390, 1590 va 1790 mm ga teng bo’ladi. …

3 / 7

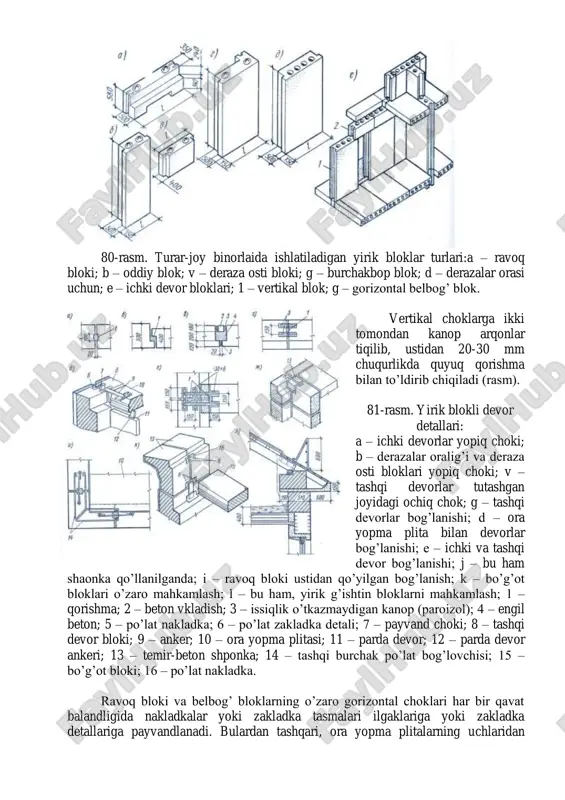

higa katta e’tibor beriladi. vertikal choklar ikki xil – ochiq yoki yopiq chok bo’lishi mumkin. ochiq choklar deraza va eshiklar oralig’idagi devorlarga ishlatiladigan bloklar tutashgan vertikal choklarda bo’ladi. yopiq choklar ichki devor bloklari bilan tashqi devor gorizontal joylashgan ravoqlari orasida hosil bo’ladi, bulardan tashqari deraza osti bloki va deraza oralig’idagi bloklar tutashgan choklarda ham bo’ladi. 80-rasm. turar-joy binorlaida ishlatiladigan yirik bloklar turlari:a – ravoq bloki; b – oddiy blok; v – deraza osti bloki; g – burchakbop blok; d – derazalar orasi uchun; e – ichki devor bloklari; 1 – vertikal blok; g – gorizontal belbog’ blok. vertikal choklarga ikki tomondan kanop arqonlar tiqilib, ustidan 20-30 mm chuqurlikda quyuq qorishma bilan to’ldirib chiqiladi (rasm). 81-rasm. yirik blokli devor detallari: a – ichki devorlar yopiq choki; b – derazalar oralig’i va deraza osti bloklari yopiq choki; v – tashqi devorlar tutashgan joyidagi ochiq chok; g – tashqi devorlar bog’lanishi; d – …

4 / 7

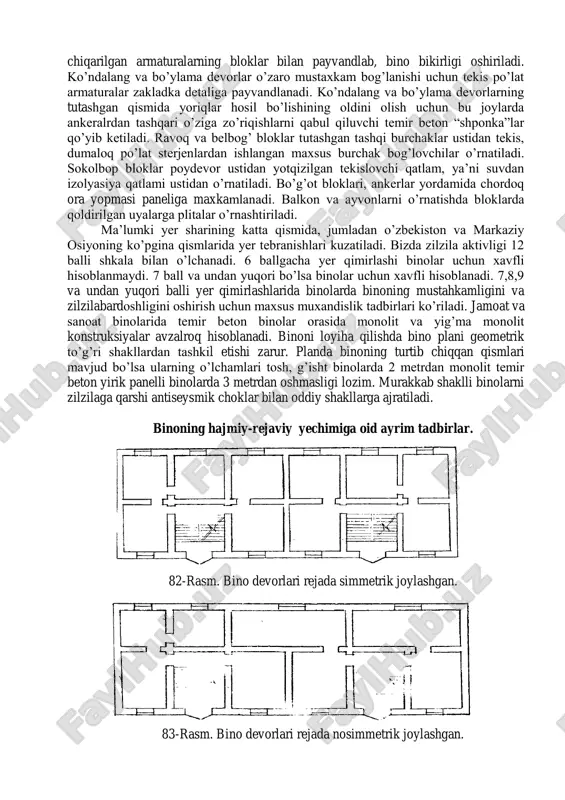

o mustaxkam bog’lanishi uchun tekis po’lat armaturalar zakladka detaliga payvandlanadi. ko’ndalang va bo’ylama devorlarning tutashgan qismida yoriqlar hosil bo’lishining oldini olish uchun bu joylarda ankeralrdan tashqari o’ziga zo’riqishlarni qabul qiluvchi temir beton “shponka”lar qo’yib ketiladi. ravoq va belbog’ bloklar tutashgan tashqi burchaklar ustidan tekis, dumaloq po’lat sterjenlardan ishlangan maxsus burchak bog’lovchilar o’rnatiladi. sokolbop bloklar poydevor ustidan yotqizilgan tekislovchi qatlam, ya’ni suvdan izolyasiya qatlami ustidan o’rnatiladi. bo’g’ot bloklari, ankerlar yordamida chordoq ora yopmasi paneliga maxkamlanadi. balkon va ayvonlarni o’rnatishda bloklarda qoldirilgan uyalarga plitalar o’rnashtiriladi. ma’lumki yer sharining katta qismida, jumladan o’zbekiston va markaziy osiyoning ko’pgina qismlarida yer tebranishlari kuzatiladi. bizda zilzila aktivligi 12 balli shkala bilan o’lchanadi. 6 ballgacha yer qimirlashi binolar uchun xavfli hisoblanmaydi. 7 ball va undan yuqori bo’lsa binolar uchun xavfli hisoblanadi. 7,8,9 va undan yuqori balli yer qimirlashlarida binolarda binoning mustahkamligini va zilzilabardoshligini oshirish uchun maxsus muxandislik tadbirlari ko’riladi. jamoat va sanoat binolarida temir beton binolar orasida …

5 / 7

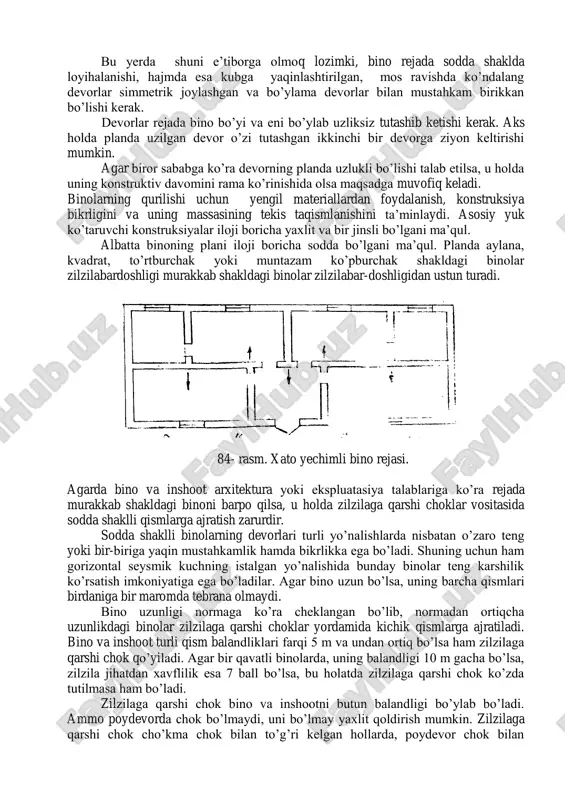

dalang devorlar simmetrik joylashgan va bo’ylama devorlar bilan mustahkam birikkan bo’lishi kerak. devorlar rejada bino bo’yi va eni bo’ylab uzliksiz tutashib ketishi kerak. aks holda planda uzilgan devor o’zi tutashgan ikkinchi bir devorga ziyon keltirishi mumkin. agar biror sababga ko’ra devorning planda uzlukli bo’lishi talab etilsa, u holda uning konstruktiv davomini rama ko’rinishida olsa maqsadga muvofiq keladi. binolarning qurilishi uchun yengil materiallardan foydalanish, konstruksiya bikrligini va uning massasining tekis taqismlanishini ta’minlaydi. asosiy yuk ko’taruvchi konstruksiyalar iloji boricha yaxlit va bir jinsli bo’lgani ma’qul. albatta binoning plani iloji boricha sodda bo’lgani ma’qul. planda aylana, kvadrat, to’rtburchak yoki muntazam ko’pburchak shakldagi binolar zilzilabardoshligi murakkab shakldagi binolar zilzilabar-doshligidan ustun turadi. 84- rasm. xato yechimli bino rejasi. agarda bino va inshoot arxitektura yoki ekspluatasiya talablariga ko’ra rejada murakkab shakldagi binoni barpo qilsa, u holda zilzilaga qarshi choklar vositasida sodda shaklli qismlarga ajratish zarurdir. sodda shaklli binolarning devorlari turli yo’nalishlarda nisbatan o’zaro teng yoki bir-biriga …
