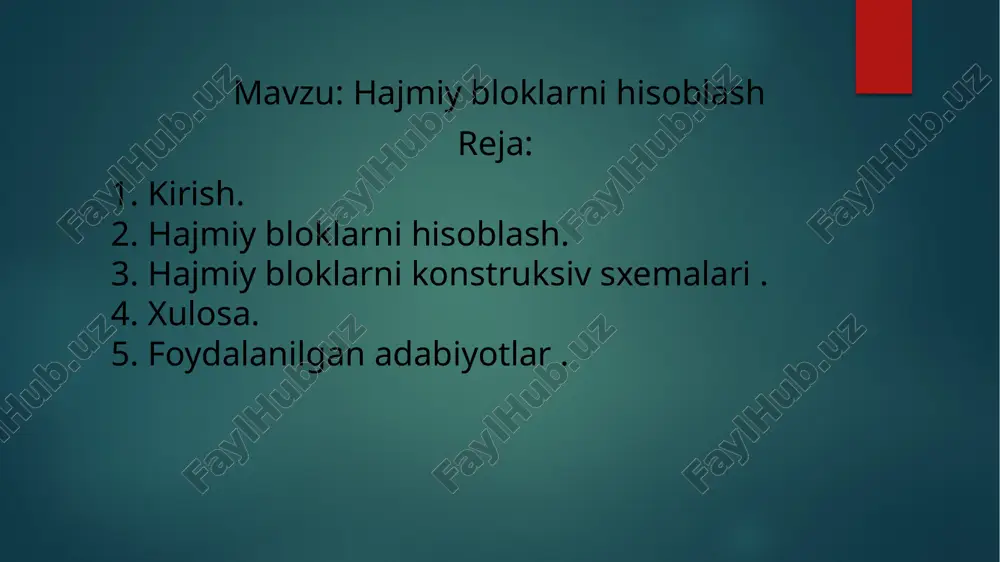

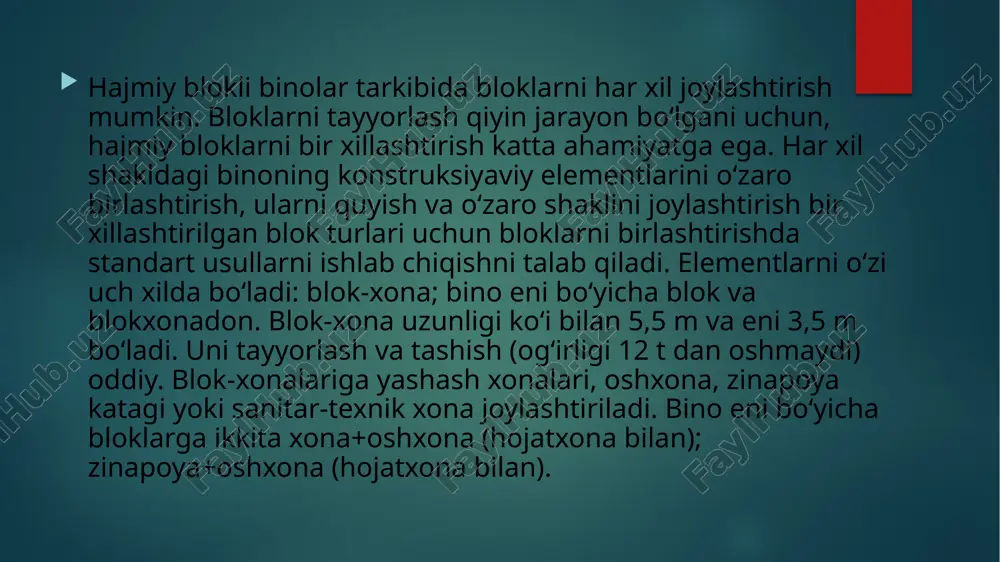

prezentatsiya powerpoint mavzu: hajmiy bloklarni hisoblash reja: 1. kirish. 2. hajmiy bloklarni hisoblash. 3. hajmiy bloklarni konstruksiv sxemalari . 4. xulosa. 5. foydalanilgan adabiyotlar . hajmiy blokli binolar tarkibida bloklarni har xil joylashtirish mumkin. bloklarni tayyorlash qiyin jarayon bo‘lgani uchun, hajmiy bloklarni bir xillashtirish katta ahamiyatga ega. har xil shakldagi binoning konstruksiyaviy elementlarini o‘zaro birlashtirish, ularni quyish va o‘zaro shaklini joylashtirish bir xillashtirilgan blok turlari uchun bloklarni birlashtirishda standart usullarni ishlab chiqishni talab qiladi. elementlarni o‘zi uch xilda bo‘ladi: blok-xona; bino eni bo‘yicha blok va blokxonadon. blok-xona uzunligi ko‘i bilan 5,5 m va eni 3,5 m bo‘ladi. uni tayyorlash va tashish (og‘irligi 12 t dan oshmaydi) oddiy. blok-xonalariga yashash xonalari, oshxona, zinapoya katagi yoki sanitar-texnik xona joylashtiriladi. bino eni bo‘yicha bloklarga ikkita xona+oshxona (hojatxona bilan); zinapoya+oshxona (hojatxona bilan). bloklar bino tashqi devor tekisligining to‘rt nuqtasiga tayanadi va kesimli chorcho‘psimon bir oraliqln to‘singa o‘xshab ishlaydi. konstruksiyaviy tizimda tashqi va ichki devorlar …

2 / 23

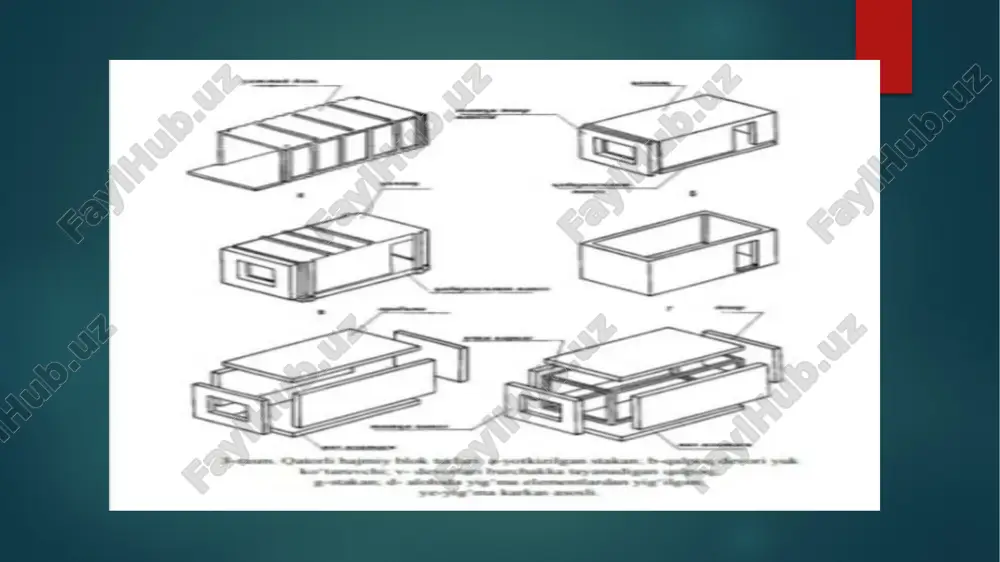

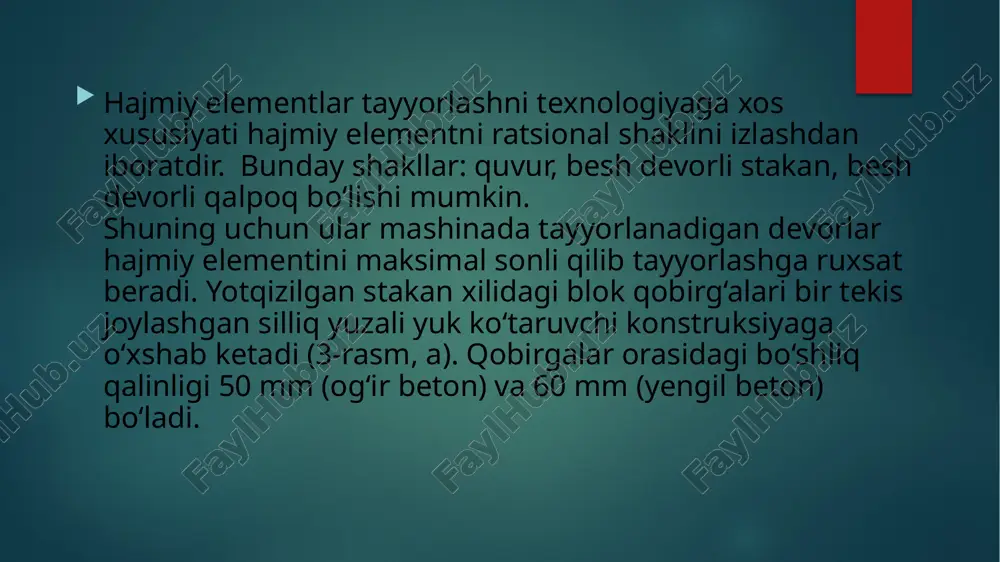

ar orasidagi bo‘shliq qalinligi 50 mm (og‘ir beton) va 60 mm (yengil beton) bo‘ladi. qalpoq-temirbetondan tayyorlangani hajmiy blokli konstruksiyani eng ko‘p tarqalgani hisoblanadi (3-rasm, b). qalpoq qoliplash mashinasi uchun eng ratsional shakl bo‘ladi. u quyma besh devori, to‘g‘riburchakli qobiq ko‘rinishida tasavvur qilinadi. gorizontal yuk ko‘taruvchi element - orayopma plitani qobirg‘asimon pol paneliga o‘rnatish yo‘li bilan o‘ralgan blok hosil bo‘ladi. blok devorlari chiziqli yoki aniq tayangan bo‘lishi kerak. qalpoq chiziqli tayanganda qorishmali chokka qo‘yiladi. bu holda devor nomarkaziy siqilishga ishlaydi. yuklar yig‘ish (montaj) shartli aniqligi 1 sm ekssentrisitet orqali uzatiladi. uzun devorlarda bikrlikni oshirish uchun, qalinliklar quyiladi. shuningdek, radius yoki qiya ko‘rinishda burchaklar qalinlashtiriladi. shift blokka bir butun holda bog‘lanadi. u tekis yoki qobirgasimon bo‘lishi mumkin. u tekis yoki qobirgasimon bo‘lishi mumkin. stakan xilidagi blok (3-rasm, g) - tepasi ochiq besh devorli qo‘yilgan qalpoqdir. uni tubida shift plitasi yo‘q plita bilan tayyorlanadi. tubidagi plitani yechimi qobirg‘asimon (qobirg‘a pol qalinligiga yashiringan). bunday …

3 / 23

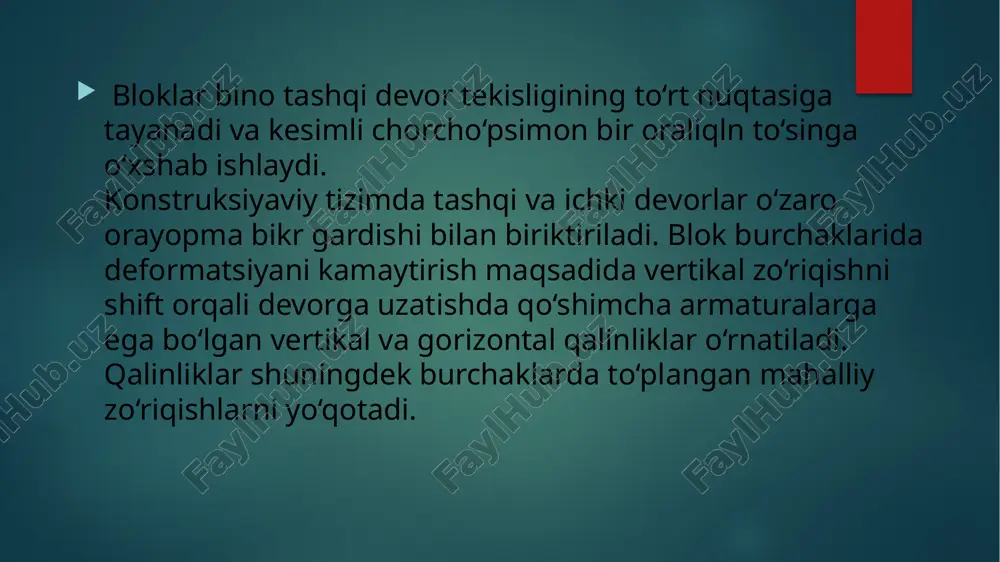

pardoz ishlari bajarilgan holda zavoddan foydalanishga to‘la tayyor holda keltiriladi. hajmiy blokli binolarga ham, boshqa konstruksiyaviy sxemali binolardagidek talablar qo‘yiladi: - hajmiy-rejaviy yechimi funksional jarayon talablariga javob berishi kerak; - me’moriy-rejaviy yechimi bino qurishni zamonaviy kompozitsion va badiiy ko‘rinishlariga javob berishi kerak; - konstruksiyaviy yechimi tabiiy-iqlimiy va boshqa tashqi ta’sirlarga javob berishi va sanoatlashgan baza barpo etish va hajmiy elementlar yagona o‘lchamlari va markalari sonini minimal bo‘lishiga erishish kerak. hajmiy blokli binolarni uchta konstruksiyaviy sxemasi ma’lum: i -blokli; ii - panel blokli; iii - karkas blokli. blokli sxemada hajmiy elementlar yoppa joylashgan bo‘lib, har biri yuqorida yotgan bloklar og‘irligini qabul qilib, o‘z og‘irligi bilan pastda yotgan bloklarga uzatadi. hajmiy blokli binolar bir-biri bilan bog‘langan hajmiy-blokli ustunlar tizimida tasavvur qilinadi. blok o‘lchamlari aniqlash bo‘ylama (2,7; 3,0; 3,3; 3,6) va ko‘ndalang (4,8; 5,1; 5,4; 5,7; 6,0; 6,6) o‘lchamlarda qo‘yiladigan konstruksiyaviy o‘lchamlari orqali bo‘lishi mumkin. maxsus ruxsatnomali binolarda transport cheklanishi natijasida chegaraviy o‘lchamni …

4 / 23

qatorli yo‘lak bloklaridan (1-rasm, ye) bajarilgan bo‘lishi mumkin. . panel - blokli sxema tekis har hil shakldagi hajmiy elementlar birikishini qaytarilishi natijasida ichki qo‘shaloq devorlarni yo‘qotish hisobiga yengilashtirilgan blokli sxema varianti bo‘lib hisoblanadi. masalan, hajmiy elementlar yonmayon emas, balki bino ko‘ndalangi bo‘yicha qo‘yiladi - hajmiy elementlar orasidagi bo‘shliq tekis plitalar bilan yopiladi, yon tomoni devor panellari bilan o‘raladi. balandlik bo‘yicha hajmiy elementlarni shaxmat shaklida o‘rnatish mumkin. panel-blokli qurilishda oraliq va qadam o‘lchami taxminan teng bo‘lgan kichik hajmiy elementlarni qo‘llash mumkin. bu holda konstruksiyaviy tizim blok ustunlaridan, bino bikr gardishi esa tekis orayopma panellardan iborat bo‘ladi. panel-blokli tizim hajmiy bloki yuk ko‘taruvchi va o‘z yukini ko‘taruvchi, hamda tutashgan yuk ko‘taruvchi panel devorli qilib tayyorlanadi. tutashgan devorlarni qo‘llash yagona o‘lchamlari sonini ko‘paytiradi, lekin hajmiy-blokli bino uchun tavsiya etilgan o‘z yukini ko‘taruvchi hajmiy bloklarni qo‘llashga sharoit yaratadi. karkas-blokli sxema oldingi ikkalasidan keskin farq qiladi. bu sxemada yuk ko‘taruvchi va o‘rovchi konstruksiyalar vazifasi boshqacharoq …

5 / 23

i zichligi d 1200 gacha yengil betondan qilib loyihalanadi. hajmiy bloklarni tayanishi sement-qum qorishma qatlamli yuk ko‘taruvchi devorning hamma uzunligi bo‘yicha amalga oshiriladi. zilzila bo‘ladigan rayonlar uchun binolar hajmiy bloklari xonaga mo‘ljallangan qilib loyihalanadi. zilzila bo‘ladigan rayonlarda qo‘llaniladigan hajmiy blok konstruksiyalari, oddiy hajmiy blok konstruksiyalaridan farq qilmaydi. o‘zgartirilishi binoning konstruksiyaviy tizimiga kiritiladi. zilzila bo‘ladigan rayonlar uchun hajmiy-blokli binolar konstruksiyaviy tizimida hajmiy blok ustunlar orasida zo‘riqishlarni taqsimlash uchun har bir qavatda gorizontal diafragmalar quriladi. diafragmalar o‘rnatish detallarini payvandlash yo‘li bilan, yoki boshqa usul, masalan, orayopma sathida bloklar orasiga og‘ir beton quyilib hosil qilinadi. zilzila bo‘ladigan rayonlarda qurish uchun tavsiya etilgan binolarda hajmiy blok va ustun, hamda ustunlarning birgalikda ishlashi ta’minlanishi kerak. buning uchun ustunli ikkala blok orasidagi vertikal chok burchaklariga beton quyiladi, beton quyish va ponali bo‘lgan vertikal quduqchalar hosil qilish uchun hajmiy bloklarni vertikal qirralari yo‘g‘onlashtiriladi. hisobiy armatura ponaga kamida 30 diametr kirgiziladi. vertikal armatura diametri hisoblab qabul qilinadi (kamida, …
