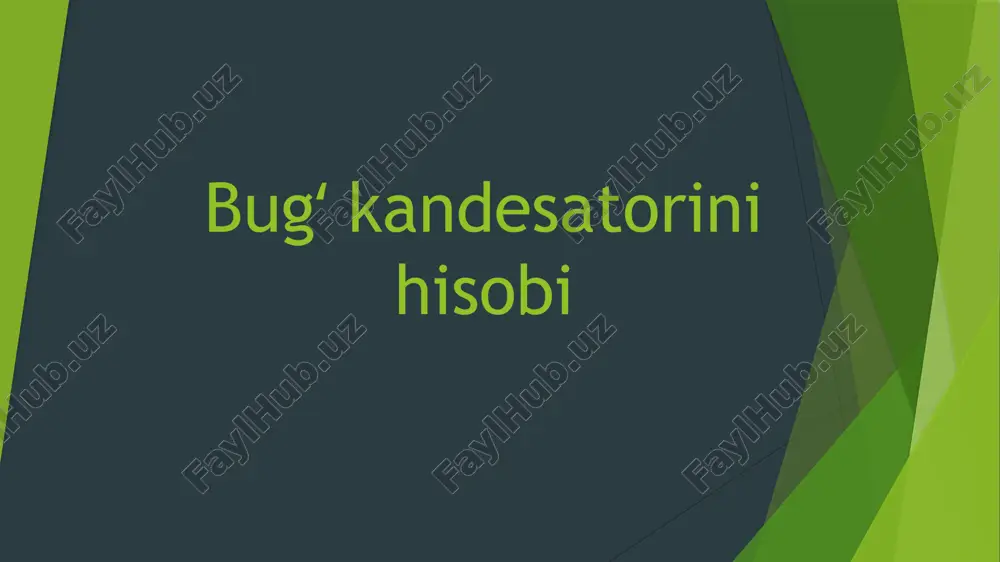

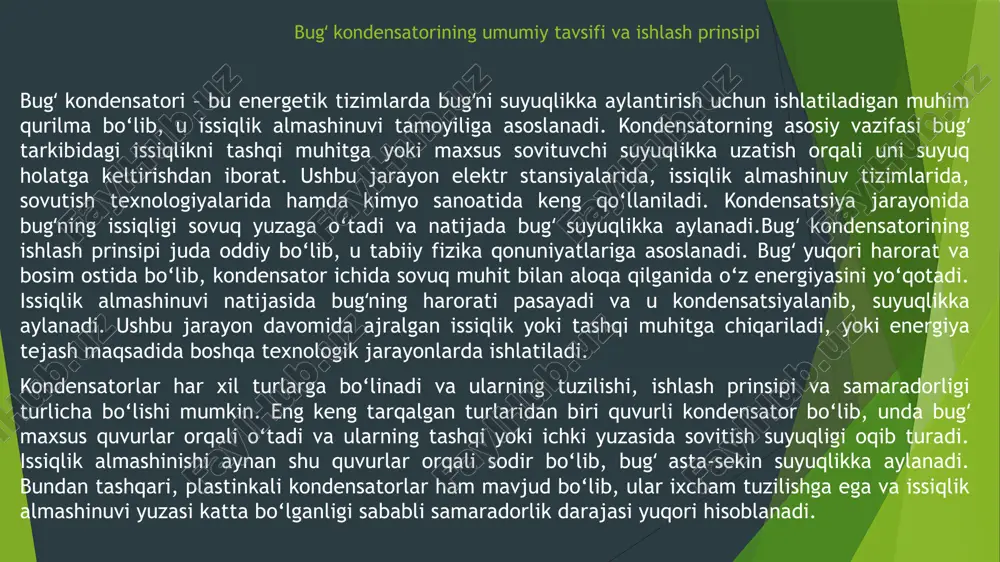

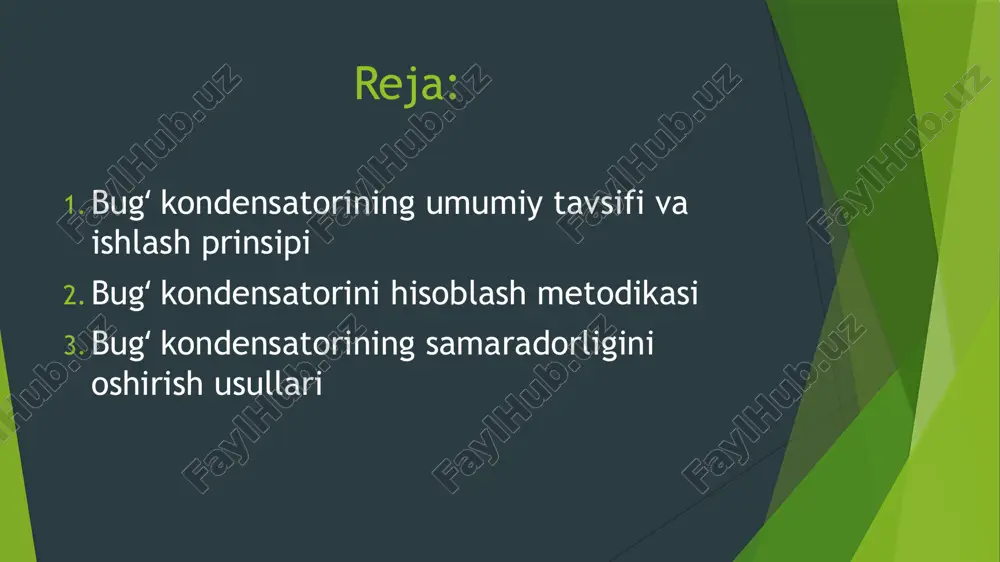

farg’ona davlat texnika universiteti energetika fakulteti 44-23 guruh talabas nurdinov sayodbekning “ies da yoqilg‘i yoqish va suv tayorlash texnologiyasi” fanidan tayyorlagan taqdomot loyihasi bug kandesatorini ʻ hisobi reja: 1.bug kondensatorining umumiy tavsifi va ʻ ishlash prinsipi 2.bug kondensatorini hisoblash metodikasiʻ 3.bug kondensatorining samaradorligini ʻ oshirish usullari bug kondensatorining umumiy tavsifi va ishlash prinsipiʻ bug kondensatori – bu energetik tizimlarda bug ni suyuqlikka aylantirish uchun ishlatiladigan muhim ʻ ʻ qurilma bo‘lib, u issiqlik almashinuvi tamoyiliga asoslanadi. kondensatorning asosiy vazifasi bug ̒ tarkibidagi issiqlikni tashqi muhitga yoki maxsus sovituvchi suyuqlikka uzatish orqali uni suyuq holatga keltirishdan iborat. ushbu jarayon elektr stansiyalarida, issiqlik almashinuv tizimlarida, sovutish texnologiyalarida hamda kimyo sanoatida keng qo‘llaniladi. kondensatsiya jarayonida bug ning issiqligi sovuq yuzaga o‘tadi va natijada bug suyuqlikka aylanadi.bug kondensatorining ʻ ʻ ʻ ishlash prinsipi juda oddiy bo‘lib, u tabiiy fizika qonuniyatlariga asoslanadi. bug yuqori harorat va ʻ bosim ostida bo‘lib, kondensator ichida sovuq muhit bilan aloqa …

2 / 14

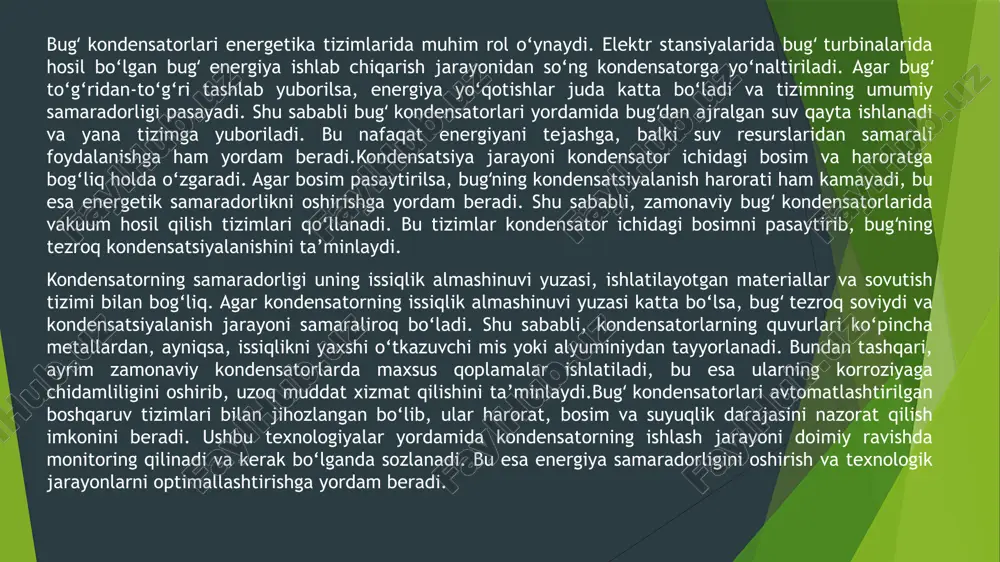

qlik almashinuvi yuzasi katta bo‘lganligi sababli samaradorlik darajasi yuqori hisoblanadi. bug kondensatorlari energetika tizimlarida muhim rol o‘ynaydi. elektr stansiyalarida bug turbinalarida ʻ ʻ hosil bo‘lgan bug energiya ishlab chiqarish jarayonidan so‘ng kondensatorga yo‘naltiriladi. agar bug ʻ ʻ to‘g‘ridan-to‘g‘ri tashlab yuborilsa, energiya yo‘qotishlar juda katta bo‘ladi va tizimning umumiy samaradorligi pasayadi. shu sababli bug kondensatorlari yordamida bug dan ajralgan suv qayta ishlanadi ʻ ʻ va yana tizimga yuboriladi. bu nafaqat energiyani tejashga, balki suv resurslaridan samarali foydalanishga ham yordam beradi.kondensatsiya jarayoni kondensator ichidagi bosim va haroratga bog‘liq holda o‘zgaradi. agar bosim pasaytirilsa, bug ning kondensatsiyalanish harorati ham kamayadi, bu ʻ esa energetik samaradorlikni oshirishga yordam beradi. shu sababli, zamonaviy bug kondensatorlarida ʻ vakuum hosil qilish tizimlari qo‘llanadi. bu tizimlar kondensator ichidagi bosimni pasaytirib, bug ning ʻ tezroq kondensatsiyalanishini ta’minlaydi. kondensatorning samaradorligi uning issiqlik almashinuvi yuzasi, ishlatilayotgan materiallar va sovutish tizimi bilan bog‘liq. agar kondensatorning issiqlik almashinuvi yuzasi katta bo‘lsa, bug tezroq …

3 / 14

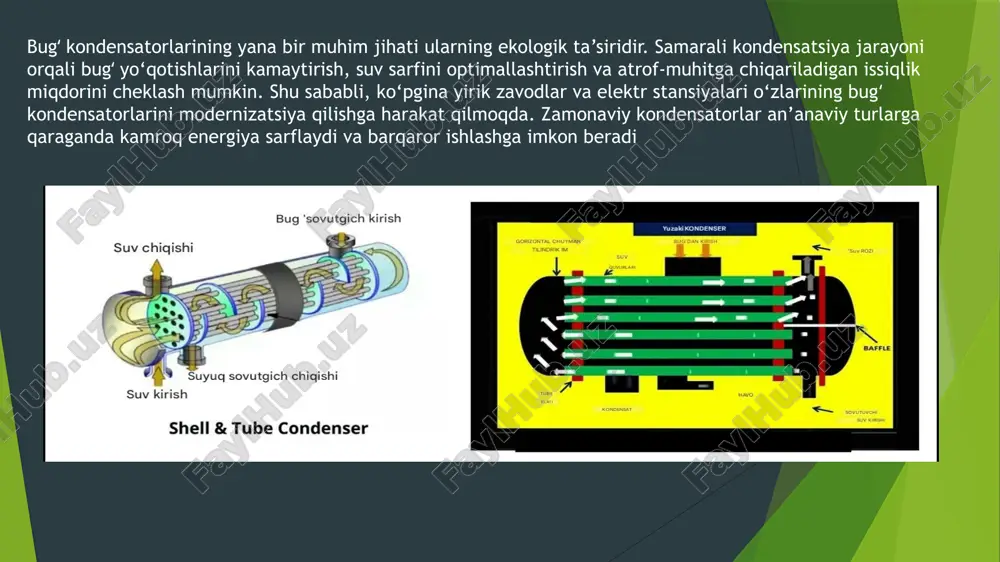

allashtirishga yordam beradi. bug kondensatorlarining yana bir muhim jihati ularning ekologik ta’siridir. samarali kondensatsiya jarayoni ʻ orqali bug yo‘qotishlarini kamaytirish, suv sarfini optimallashtirish va atrof-muhitga chiqariladigan issiqlik ʻ miqdorini cheklash mumkin. shu sababli, ko‘pgina yirik zavodlar va elektr stansiyalari o‘zlarining bug ̒ kondensatorlarini modernizatsiya qilishga harakat qilmoqda. zamonaviy kondensatorlar an’anaviy turlarga qaraganda kamroq energiya sarflaydi va barqaror ishlashga imkon beradi bug kondensatorini hisoblash metodikasiʻ bug kondensatorini hisoblash metodikasi energetika va issiqlik ʻ texnikasi sohalarida muhim o‘rin tutadi. ushbu metodika kondensatorning samaradorligi, hajmi, quvvati va ishlash sharoitlarini aniqlashga yordam beradi. kondensatorning asosiy hisoblash tamoyillari issiqlik almashinuvining fizik qonuniyatlariga asoslanadi. hisob-kitoblar jarayonida bug ning ʻ dastlabki va yakuniy parametrlari, sovitish suyuqligining xususiyatlari, kondensatsiya tezligi va issiqlik o‘tkazuvchanlik koeffitsienti hisobga olinadi.bug kondensatorining hisoblash ʻ metodikasi bir necha asosiy bosqichlardan iborat. birinchi bosqichda kondensatorga kirayotgan bug ning harorati, bosimi ʻ va massaviy sarfi aniqlanadi. bu parametrlar kondensatsiya jarayonining boshlang‘ich shartlarini belgilaydi. ikkinchi bosqichda sovutish …

4 / 14

muhim rol o‘ynaydi. past bosimli ʻ sharoitda bug ning kondensatsiyalanish harorati pasayadi, bu esa samaradorlikni oshirishga yordam beradi. ʻ shuning uchun zamonaviy kondensatorlarda vakuum nasoslari va maxsus bosimni nazorat qiluvchi tizimlar ishlatiladi. vakuum darajasi yetarlicha yuqori bo‘lsa, bug kondensator ichida tezroq suyuqlikka aylanadi va ʻ sovutish jarayoni yanada samarali amalga oshadi.kondensatorning ishlash samaradorligi uning rejalashtirilgan ish sharoitlariga mos kelishini ta’minlash uchun muntazam ravishda hisoblab chiqiladi. agar hisob-kitoblar natijasida kondensatorning samaradorligi past bo‘lsa, uning o‘lchamlarini oshirish, sovutish tizimini takomillashtirish yoki quvurlar materialini yaxshilash kerak bo‘ladi. bundan tashqari, kondensatorni loyihalash jarayonida uning foydalanish muddati, texnik xizmat ko‘rsatish talablarini ham inobatga olish muhimdir. bug kondensatorining hisoblash metodikasi faqat nazariy hisob-kitoblardan iborat emas, balki amaliy sinovlar ʻ va eksperimental tahlillar bilan ham mustahkamlanadi. energetik tizimlar uchun ishlab chiqilgan har bir kondensator oldindan laboratoriya sharoitida sinovdan o‘tkaziladi va ularning haqiqiy ish samaradorligi baholanadi. ushbu sinovlar natijasida kondensatorning optimal parametrlari aniqlanadi va uni ishlab chiqarish jarayonida …

5 / 14

‘ri ʻ loyihalangan bo‘lsa, u issiqlik yo‘qotishlarini kamaytiradi va energiya tejash imkonini yaratadi. shuningdek, u atrof-muhitga chiqariladigan ortiqcha issiqlikni cheklaydi, bu esa ekologik jihatdan foydali hisoblanadi. shu sababli, energetik tizimlarda ishlatiladigan kondensatorlar zamonaviy ekologik me’yorlarga mos kelishi kerak. 1.kondensatorga beriladigan sovutuvchi suv sarifini xisoblash formulasi. d – kondensatsilanayotgan bug’ sarifi ik – kon bug’ entalpiyasi ik’ – kon entalpiyasi kj/kg cs – suvni solishtirma sig’imi[4.19 kj/kg] 2.kondensatni sovutish karraligi xisobi 3. bug’ berayotgan issiqlik miqdori 4. suv olayotgan issiqlik miqdori 5. kon sovutish yuzasini xisoblash formulasi 6. o’rtacha xarorat bosimoni xisoblash formulasi yuzali kondensatsion qurilmaning soddalash-tirilgan sxemasi:1– bug’ turbinasidan bug’ chiqarish quvuri; 2–linzali kompensator; 3–bug’qabul qilish quvuri; 4–atmosferaklapniga bug’ni berish quvuri; 5–kondensator quvurlari; 6–suv kamerasi; 7–havo so’rish quvuri; 8–suv chiqarish kranlari; 9– va 11–tayanchlar; 10–kondensat yiqqich; 12–kodensat nasosi; 13–sovituvchi suv oqavasi quvuri; 14–chiqaruvchi kanal; 15–tsirkulyatsion nasos; 16–sovituvchi suv kirish kanali; 17–sovituvchi suv so’rish quvuri; 18–yordamchi bug’ oqimli ejektor quvuri; 19– …
