1 / 11

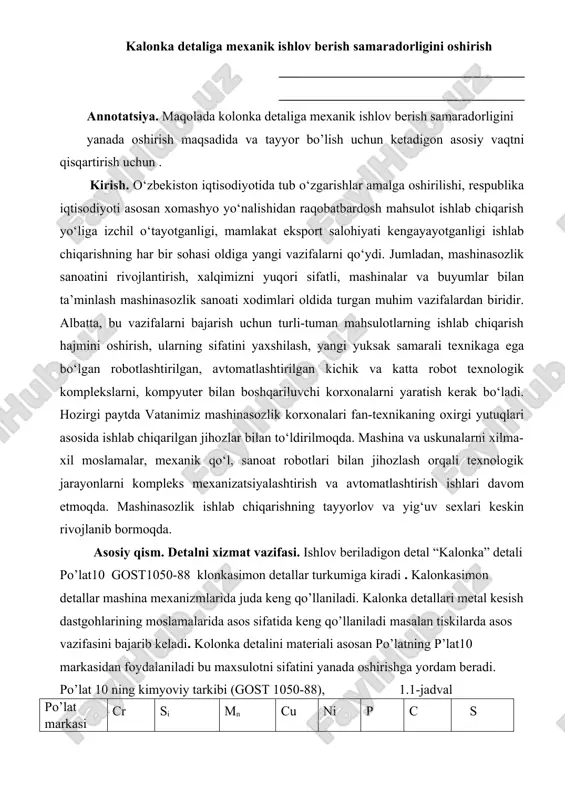

kalonka detaliga mexanik ishlov berish samaradorligini oshirish _____________________________________ _____________________________________ annotatsiya. maqolada kolonka detaliga mexanik ishlov berish samaradorligini yanada oshirish maqsadida va tayyor bo’lish uchun ketadigon asosiy vaqtni qisqartirish uchun . kirish. o‘zbekiston iqtisodiyotida tub o‘zgarishlar amalga oshirilishi, respublika iqtisodiyoti asosan xomashyo yo‘nalishidan raqobatbardosh mahsulot ishlab chiqarish yo‘liga izchil o‘tayotganligi, mamlakat eksport salohiyati kengayayotganligi ishlab chiqarishning har bir sohasi oldiga yangi vazifalarni qo‘ydi. jumladan, mashinasozlik sanoatini rivojlantirish, xalqimizni yuqori sifatli, mashinalar va buyumlar bilan ta’minlash mashinasozlik sanoati xodimlari oldida turgan muhim vazifalardan biridir. albatta, bu vazifalarni bajarish uchun turli-tuman mahsulotlarning ishlab chiqarish hajmini oshirish, ularning sifatini yaxshilash, yangi yuksak samarali texnikaga ega bo‘lgan robotlashtirilgan, avtomatlashtirilgan kichik va katta robot texnologik komplekslarni, kompyuter bilan boshqariluvchi korxonalarni yaratish kerak bo‘ladi. hozirgi paytda vatanimiz mashinasozlik korxonalari fan-texnikaning oxirgi yutuqlari asosida ishlab chiqarilgan jihozlar bilan to‘ldirilmoqda. mashina va uskunalarni xilma- xil moslamalar, mexanik qo‘l, sanoat robotlari bilan jihozlash orqali texnologik jarayonlarni kompleks mexanizatsiyalashtirish va avtomatlashtirish …

2 / 11

oydalaniladi bu maxsulotni sifatini yanada oshirishga yordam beradi. po’lat 10 ning kimyoviy tarkibi (gost 1050-88), 1.1-jadval po’lat markasi cr si mn cu ni p c s po’lat 10 0.15 0.17-0.37 0.35- 0.65 0.25 0.25 0.035 0.07- 0.14 0.04 po’lat 10 ning mexanik xossalari 1,2-jadval po’lat markasi mexanik xossalari vg, kg/mm2 b, mpa δs, % ψ, % dn, kg/mm2 hb po’lat 10 29 530 15 40 8 197 bunda berilgan detal chizmasiga asosan yuza tozaligiga e’tibor bergan holda texnalogik jarayon mashurtini tuzamiz. o pe ra ts iy a№ o ’t is hl ar № operatsiya nomi va mohiyati. kesish dastgohi nomi moslam a turi kesuvchi asbob nomi 1 2 3 4 5 6 005 tokarlik 16k20 patron yo’nuvchi keskich t15k6 a o’rnatish 1 d torest yuza yo’nilsin 2 b yuza d=40 mm l=82 mm o’lchamda qora yo’nilsin 3 b yuza d=40 mm l=82 mm o’lchamda toza yo’nilsin 4 b yuza c …

3 / 11

k ø27h14 mm l = 105 mm o’lchamda parmalansin. kesuvchi asbob va uning geometrik parametrlari: parma d = 27 mm, kesuvchi qism materiali, tezkesar po’lat p6m5. 1. kesish chuqurligini belgilaymiz. t=d/2=27 = 13.5 mm. 2. surish qiymatini aniqlaymiz. so=0.28-0.33 mm/ayl. ([3], 2.38-j, 62-b) dastgoh pasporti bo’yicha korektirovkalab so = 0.32 mm/ayl ni qabul qilamiz. 3. parmani turg’unlik davrini aniqlaymiz. t = 45 daqiqa qabul qilamiz. ([3],2.43-j, 66-b) 4. kesishda asosiy harakatni tezligini aniqlaymiz. v= c v⋅d q tm⋅s y ⋅k v m/daq formuladagi koeffitsentlar va daraja ko’rsatkichlarni yozib olamiz. c v=3 40 , x=0.15 , y=0. 4 5 , m=0.20 ([3], 2.19-j, 46-b) to’g’rilash koeffitsentini topamiz. kv =1.27 v = 340 ∙270.4 450.2 ∙0.320.7 ∙1.27 =34.4 m daq 5.shpindelni aylanishlar chastotasini hisoblaymiz. n= 1000 ∙v π ∙ d = 1000 ∙3.42 3.14 ∙27 = 40 ayl /min dastgoh pasporti bo’yicha aylanishlar chastotasini korektirovka qilib xaqiqiy aylanishlar chastotasi n = 71 …

4 / 11

.3 mkm ga teng. zagotovka materiali po’lat 10, σb=470 mpa. kesuvchi asbob: tokorlik o’tuvchi yig’ma keskichi , kesuvchi qismi materiyali t15k6, keskich tanasi materiyali polat 40, ko’ndalang kesim yuzasi 16x25 mm, l=160 mm kesish maromini belgilaymiz. 1. kesish chuqurligi. bir marta o’tishda qo’yim miqdorini olib tashlash uchun 2. t = h = 1.5 mm. 2. surish qiymatini aniqlaymiz. so = 0.8 – 1.3 mm/ayl. ([3], 2.13-j, 42-b) dastgoh pasporti bo’yicha korektirovkalab so = 1.3 mm/ayl ni qabul qilamiz. 3. kesishda asosiy harakat tezligini aniqlaymiz. v= c v tm⋅t x⋅s y ¿k v t-keskich turg’unlik davri, t=30....60 daqiqa ([3], 46-b) t=60 daqiqa qabul qilamiz formuladagi koeffitsentlar va daraja ko’rsatkichlarini yozib olamiz. c v=3 40 , x=0.15 , y=0. 4 5 , m=0.20 ([3], 2.19-j, 46-b) to’g’rilash koeffitsientlarini e’tiborga olamiz. k v=k mv ∙ k pv ∙ k iv kmv- ishlov berilayotgan materialni xisobga oluvchi koeffitsent; kmv=k g (750 σb ) nv …

5 / 11

1, kγr=1, kλr=1, krp=0.93 ([3], 2.25-j, 52-b) k p=0,62 ∙1 ∙1 ∙1 ∙0,93=0,57 p z=10 ·300 ·1.51 ·1.50.75 ·190- 0.15 ·0.57 =1564 n 7. kesish uchun sarflangan quvvat: n kes= rz⋅v xaq 60⋅1020 ; kvt n kes= 1564 ∙150.9 60 ∙1020 = 236007 61200 =3.85 kvt 8. dastgoh yuritmasi quvvati yetarli ekanligini tekshiramiz: nshp=nd·ɳ=10·0.75=7.5 kvt; nkes≤nshp, 3.85≤7.5, yani ishlov berish mumkin. 9. asosiy vaqtni hisoblaymiz. t a= l⋅i n⋅s keskichni ishchi yurish uzunligi l=l+y+∆ bu yerda: y=2 mm, keskichni botishi ∆=2 mm, keskichni chiqishi l=126.5, i=1 o’tishlar soni. l=126.5+2+2 =130.5 mm t a= 130 .5⋅1 190⋅0 .5 =1.37 daq xulosa 1. detal haqida ma’lumot berilgan. 2. ishchi chizmasi va to’liq ko’rinishi chizildi. 3 chizmaga asosan yuza aniqliklarini hisobga olgan holda texnalogik jarayon mashurtini tuzildi. 4 bir necha yuzalar uchun kesish maromlari hisoblandi. 5 mexanik ishlov berish eskizlari chizildi. foydalanilgan adabiyotlar ro’yhati 1. gorbatsevich.a.f, shkred.v.a. kursovoe proektirovanie po texnologii mashinostroenie. m.visshaya …
