balkaning egilishdagi deformatsiyalarini aniqlash.

PPT 7 sahifa 919,5 KB Bepul yuklash

7 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 919,5 KB

Fayl turi PPT

Sahifalar 7

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

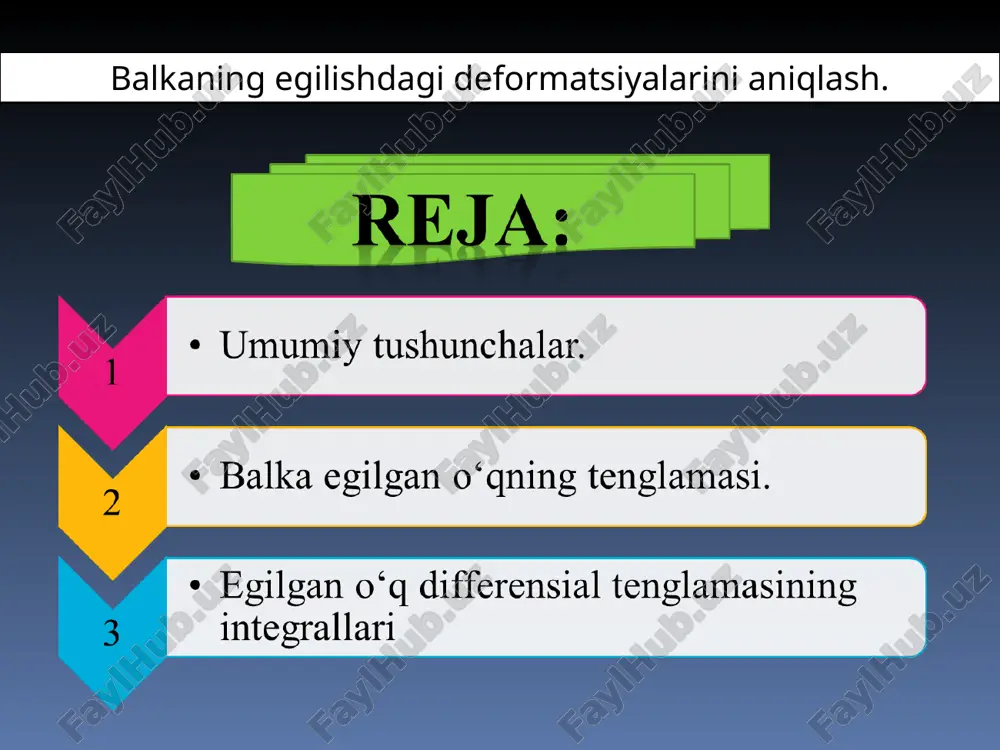

1 / 7

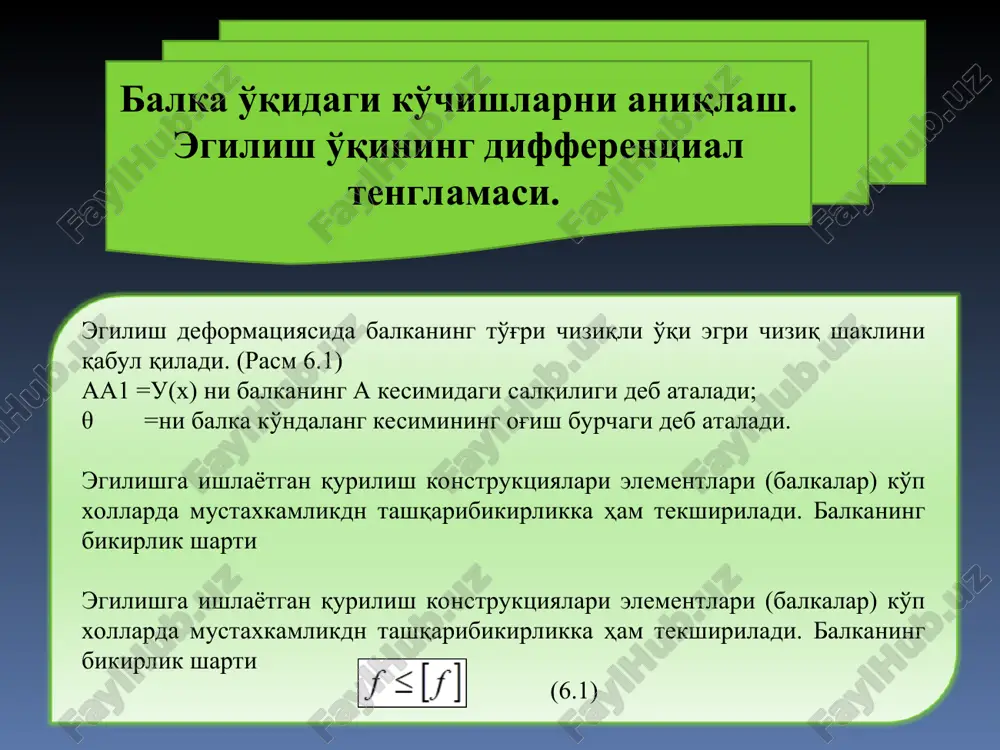

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. balkaning egilishdagi deformatsiyalarini aniqlash. balka o'qidagi ko'chishlarni aniqlash. egilish o'qining differentsial tenglamasi. egilish deformatsiyasida balkaning to'g'ri chiziqli o'qi egri chiziq shaklini qabul qiladi. (rasm 6.1) aa1 =u(x) ni balkaning a kesimidagi salqiligi deb ataladi; θ =ni balka ko'ndalang kesimining og'ish burchagi deb ataladi. egilishga ishlayotgan qurilish konstruktsiyalari elementlari (balkalar) ko'p xollarda mustaxkamlikdn tashqaribikirlikka ham tekshiriladi. balkaning bikirlik sharti egilishga ishlayotgan qurilish konstruktsiyalari elementlari (balkalar) ko'p xollarda mustaxkamlikdn tashqaribikirlikka ham tekshiriladi. balkaning bikirlik sharti (6.1) ko'rinishga ega bo'ladi. bu erda ƒ balkadagi eng katta salqilik, [ƒ] – ruxsat etilgan salqilik. qurilish konstruktsiyalari uchun (6.2) oraliqda olinadi; - balka tayanch oralig'i. bundan tashqari statik noaniq balkalarni xisoblashda ham balkaning deformatsiyasidan foydalaniladi. 2. sof egilish mavzusida (xi- ma'ruza) (a) tenglik xosil qilingan; - egilgan o'qning egrilik radiusi. matematikadan quydagi (b) tenglik ma'lum. (a) va (b) tengliklarning chap tomonlari bir xil bo'lganligi uchun, o'ng tomondagi ifodalarni …

2 / 7

r integrallashda xosil bo'ladigan doimiylar. ularni balkaning tayanch shartlaridan aniqlanadi. masala. konsol balkadagi eng katta salqilik va og'ish burchak θ aniqlansin. (rasm -6. 2) rasm 6. 2 r, ℓ, - berilgan deb hisoblansin. eguvchi moment ifodasi m= - px ni (13.3) ga olib borib qo'yamiz va ketma- ket integrallaymiz. o'zgarmaslar s va d ni aniqlashda 1) da 2) da shartlaridan foydalanamiz - bu qiymatlarni (v), (g) olib borib qo'yib – ni hosil qilamiz. 1. balkaning kesimidagi solqiligi deb nimaga aytiladi? 2. balkaning bikrlik shartning zaruriyati nimadan iborat? 3. balka kesimining bikirligini qanday kattaliklar ifodalaydi? 4. bikr qotirilgan tayanchda qanday shartlar bajariladi? 5. kesim og‘ish burchagining o‘lcham birligi nima? slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7

3 / 7

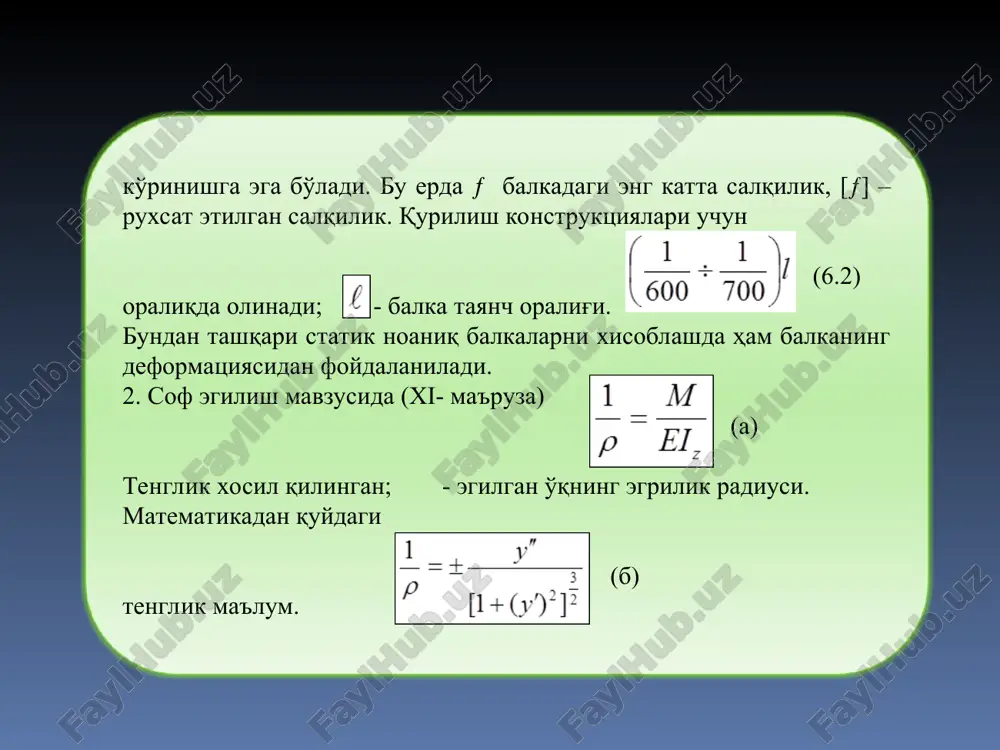

balkaning egilishdagi deformatsiyalarini aniqlash. - Page 3

4 / 7

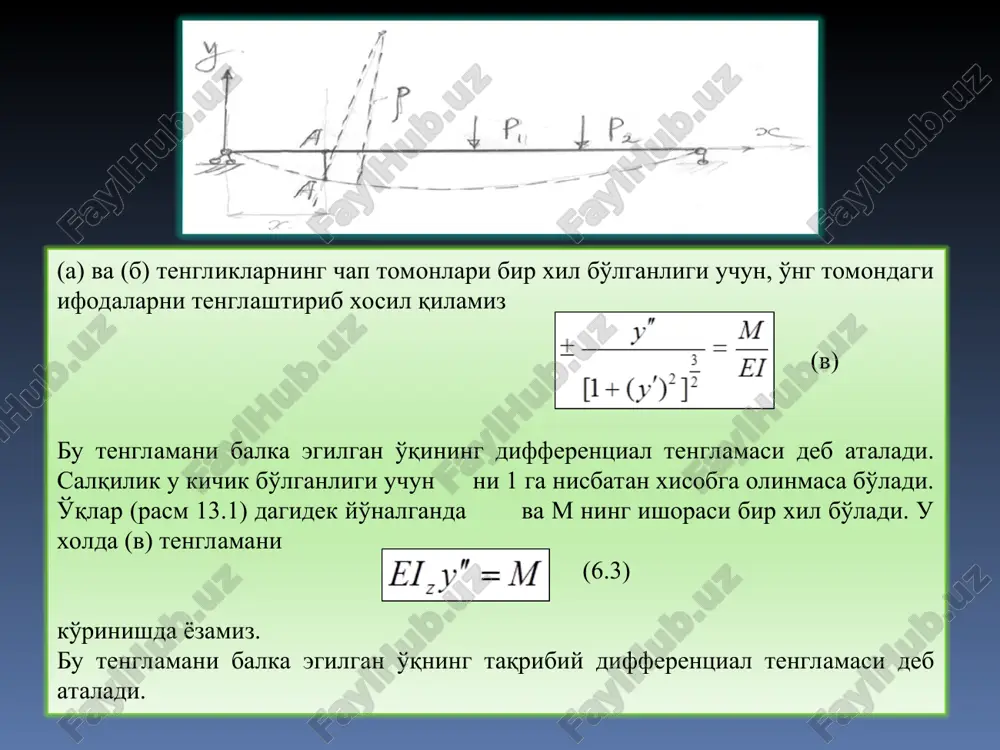

balkaning egilishdagi deformatsiyalarini aniqlash. - Page 4

5 / 7

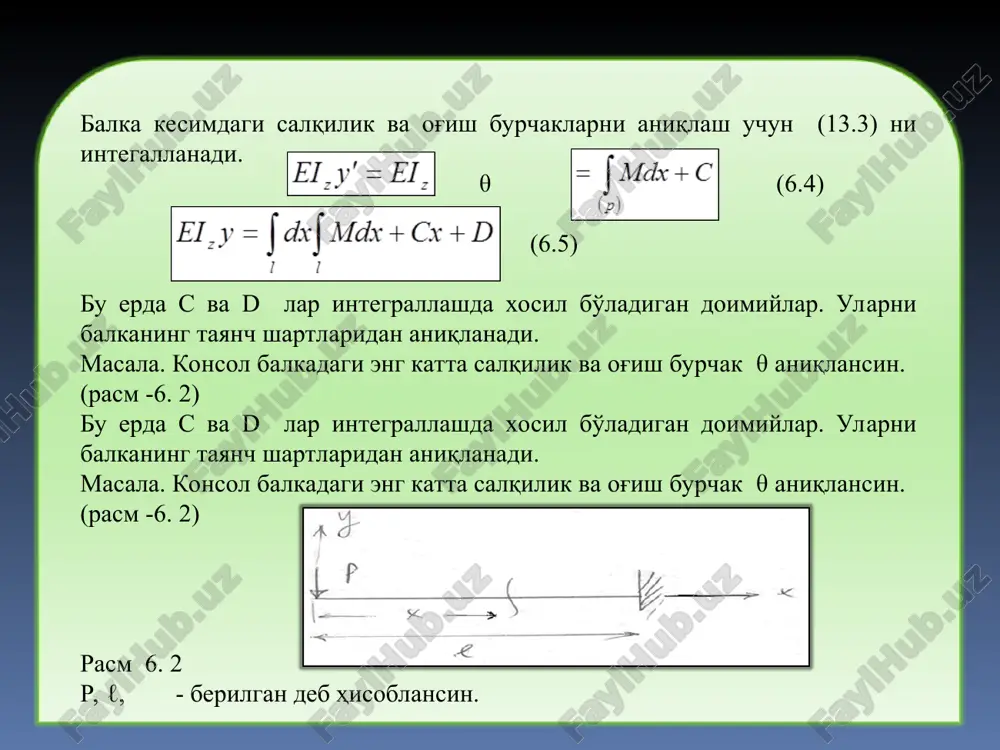

balkaning egilishdagi deformatsiyalarini aniqlash. - Page 5
