1 / 4

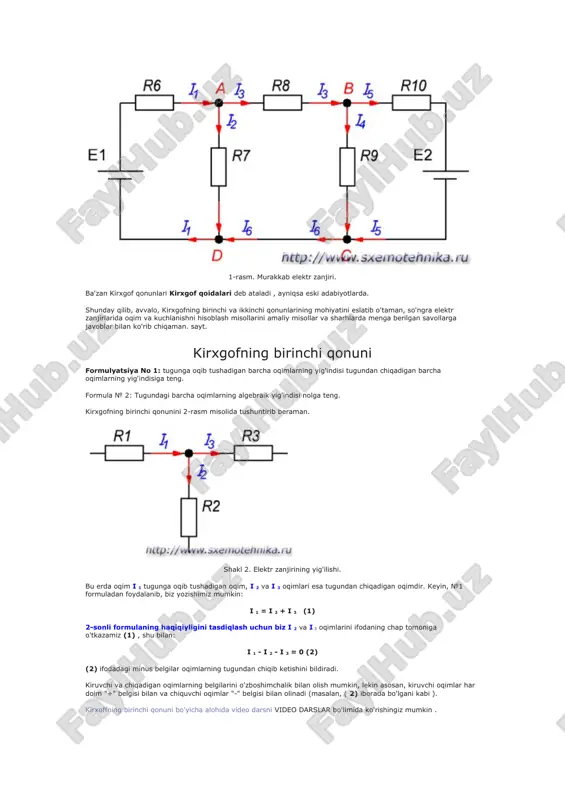

1-rasm. murakkab elektr zanjiri. ba'zan kirxgof qonunlari kirxgof qoidalari deb ataladi , ayniqsa eski adabiyotlarda. shunday qilib, avvalo, kirxgofning birinchi va ikkinchi qonunlarining mohiyatini eslatib o'taman, so'ngra elektr zanjirlarida oqim va kuchlanishni hisoblash misollarini amaliy misollar va sharhlarda menga berilgan savollarga javoblar bilan ko'rib chiqaman. sayt. kirxgofning birinchi qonuni formulyatsiya no 1: tugunga oqib tushadigan barcha oqimlarning yig'indisi tugundan chiqadigan barcha oqimlarning yig'indisiga teng. formula № 2: tugundagi barcha oqimlarning algebraik yig'indisi nolga teng. kirxgofning birinchi qonunini 2-rasm misolida tushuntirib beraman. shakl 2. elektr zanjirining yig'ilishi. bu erda oqim i 1 tugunga oqib tushadigan oqim, i 2 va i 3 oqimlari esa tugundan chiqadigan oqimdir. keyin, №1 formuladan foydalanib, biz yozishimiz mumkin: i 1 = i 2 + i 3 (1) 2-sonli formulaning haqiqiyligini tasdiqlash uchun biz i 2 va i 3 oqimlarini ifodaning chap tomoniga o'tkazamiz (1) , shu bilan: i 1 - i 2 - i 3 = …

2 / 4

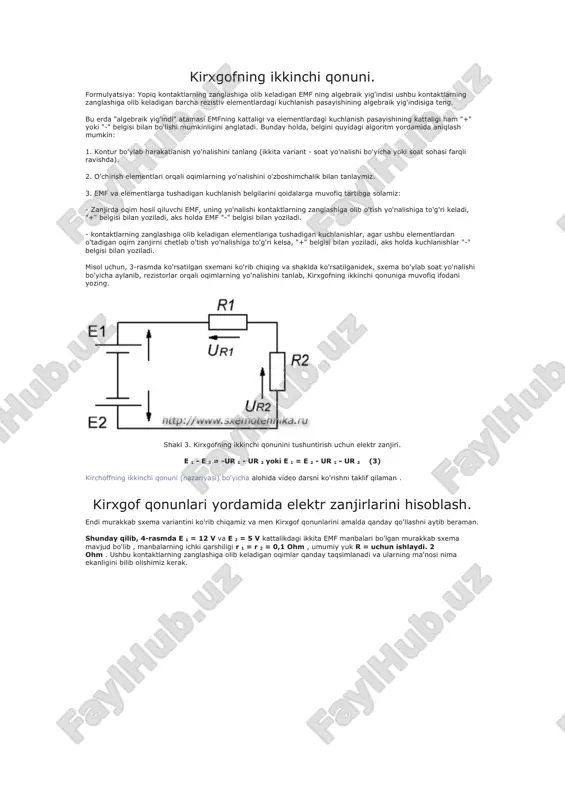

tanlang (ikkita variant - soat yo'nalishi bo'yicha yoki soat sohasi farqli ravishda). 2. o'chirish elementlari orqali oqimlarning yo'nalishini o'zboshimchalik bilan tanlaymiz. 3. emf va elementlarga tushadigan kuchlanish belgilarini qoidalarga muvofiq tartibga solamiz: - zanjirda oqim hosil qiluvchi emf, uning yo'nalishi kontaktlarning zanglashiga olib o'tish yo'nalishiga to'g'ri keladi, "+" belgisi bilan yoziladi, aks holda emf "-" belgisi bilan yoziladi. - kontaktlarning zanglashiga olib keladigan elementlariga tushadigan kuchlanishlar, agar ushbu elementlardan o'tadigan oqim zanjirni chetlab o'tish yo'nalishiga to'g'ri kelsa, "+" belgisi bilan yoziladi, aks holda kuchlanishlar "-" belgisi bilan yoziladi. misol uchun, 3-rasmda ko'rsatilgan sxemani ko'rib chiqing va shaklda ko'rsatilganidek, sxema bo'ylab soat yo'nalishi bo'yicha aylanib, rezistorlar orqali oqimlarning yo'nalishini tanlab, kirxgofning ikkinchi qonuniga muvofiq ifodani yozing. shakl 3. kirxgofning ikkinchi qonunini tushuntirish uchun elektr zanjiri. e 1 - e 2 = -ur 1 - ur 2 yoki e 1 = e 2 - ur 1 - ur 2 (3) kirchoffning ikkinchi …

3 / 4

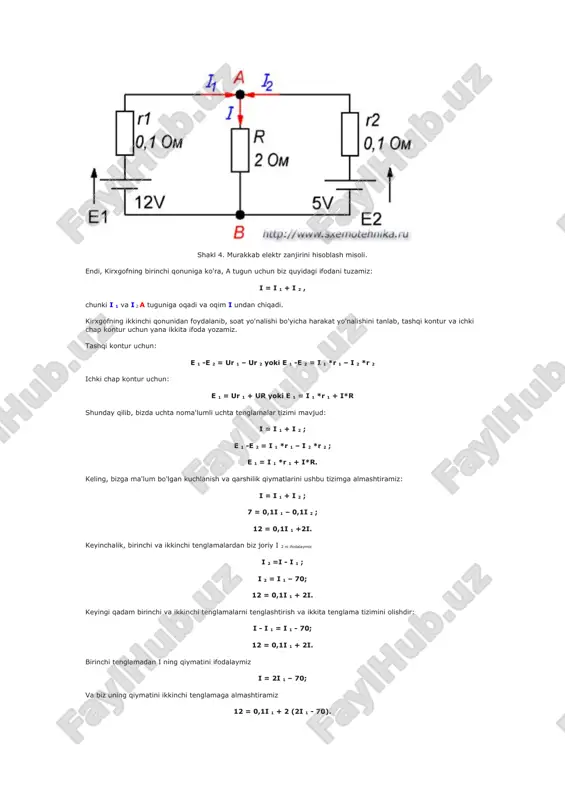

t yo'nalishini tanlab, tashqi kontur va ichki chap kontur uchun yana ikkita ifoda yozamiz. tashqi kontur uchun: e 1 -e 2 = ur 1 – ur 2 yoki e 1 -e 2 = i 1 *r 1 – i 2 *r 2 ichki chap kontur uchun: e 1 = ur 1 + ur yoki e 1 = i 1 *r 1 + i*r shunday qilib, bizda uchta noma'lumli uchta tenglamalar tizimi mavjud: i = i 1 + i 2 ; e 1 -e 2 = i 1 *r 1 – i 2 *r 2 ; e 1 = i 1 *r 1 + i*r. keling, bizga ma'lum bo'lgan kuchlanish va qarshilik qiymatlarini ushbu tizimga almashtiramiz: i = i 1 + i 2 ; 7 = 0,1i 1 – 0,1i 2 ; 12 = 0,1i 1 +2i. keyinchalik, birinchi va ikkinchi tenglamalardan biz joriy i 2 ni ifodalaymiz i 2 =i …

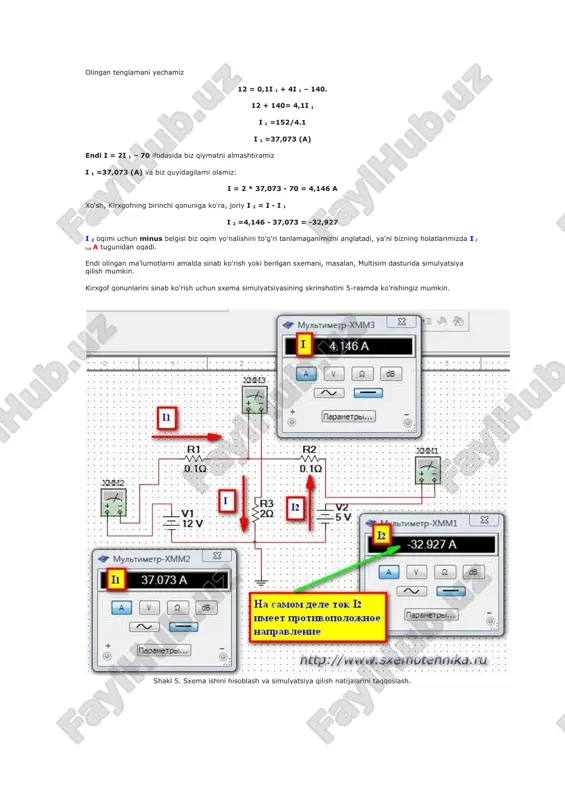

4 / 4
