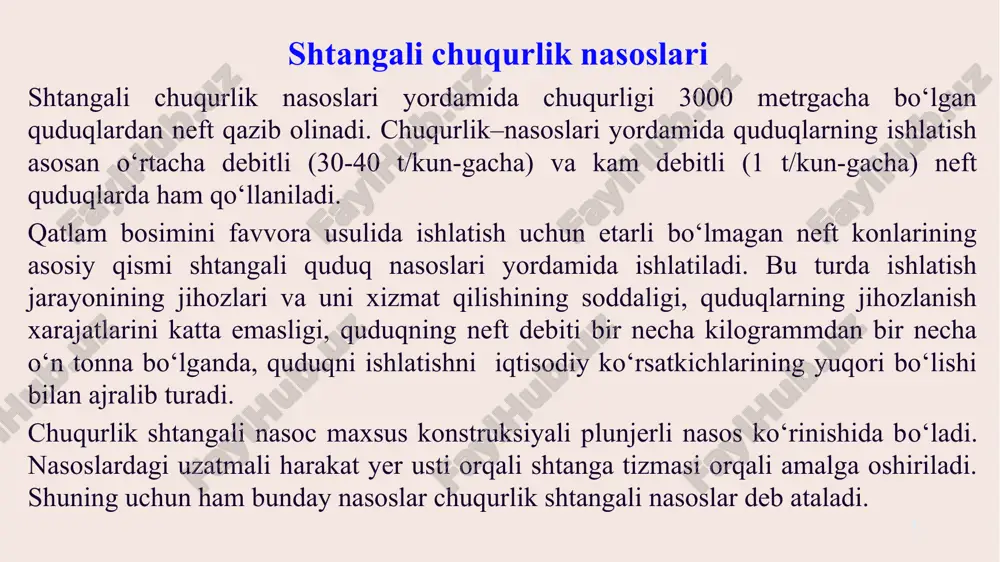

neft va gaz kon mashina mexanizmlari fanidan 2-ma’ruza neft va gaz konlari mashina va jihozlari fanidan 9-ma’ruza tayyorladi: sh.s.norqulov neft konlarini ishlatishda qo‘llaniladigan nasoslarning jihozlari reja: shtangali chuqurlik nasoslari chuqurlik quduq nasoslarning yer usti jihozlari shtangali chuqurlik nasoslari 2 shtangali chuqurlik nasoslari yordamida chuqurligi 3000 metrgacha bo‘lgan quduqlardan neft qazib olinadi. chuqurlik–nasoslari yordamida quduqlarning ishlatish asosan o‘rtacha debitli (30-40 t/kun-gacha) va kam debitli (1 t/kun-gacha) neft quduqlarda ham qo‘llaniladi. qatlam bosimini favvora usulida ishlatish uchun etarli bo‘lmagan neft konlarining asosiy qismi shtangali quduq nasoslari yordamida ishlatiladi. bu turda ishlatish jarayonining jihozlari va uni xizmat qilishining soddaligi, quduqlarning jihozlanish xarajatlarini katta emasligi, quduqning neft debiti bir necha kilogrammdan bir necha o‘n tonna bo‘lganda, quduqni ishlatishni iqtisodiy ko‘rsatkichlarining yuqori bo‘lishi bilan ajralib turadi. chuqurlik shtangali nasoc maxsus konstruksiyali plunjerli nasos ko‘rinishida bo‘ladi. nasoslardagi uzatmali harakat yer usti orqali shtanga tizmasi orqali amalga oshiriladi. shuning uchun ham bunday nasoslar chuqurlik shtangali nasoslar deb …

2 / 13

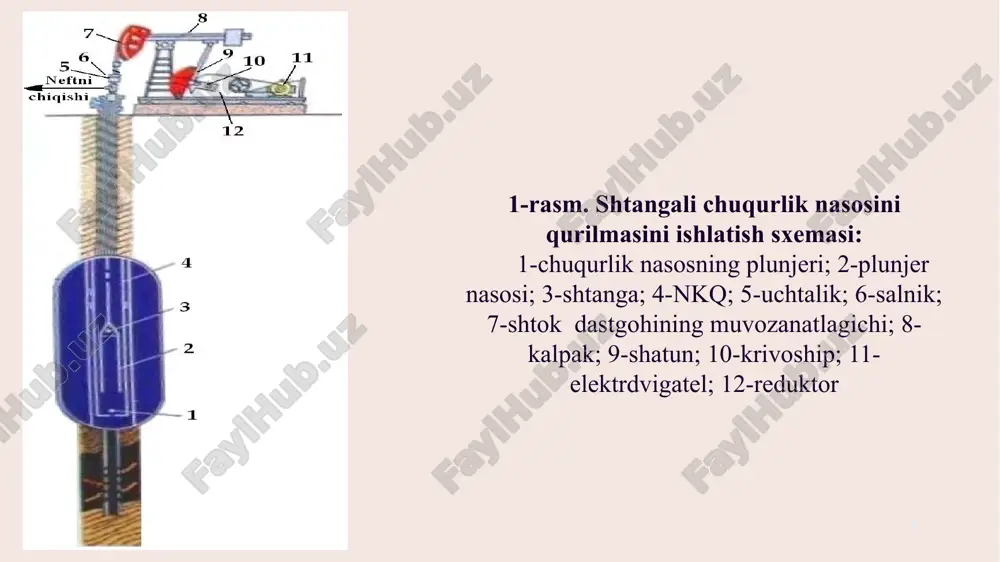

9) shatun yordamida (8) muvozanatlagichdagi (muvozanatlilik) ilgarilanma harakatni hosil qiladi. bu harakat (3) tizma shtangi orqali nasos plunjeriga (2) uzatiladi. quduq ustiga (5) uchlik (troynik) o‘rnatilgan bo‘ladi va unga neft quduqdan kirib keladi. uchtalikning yuqori qismida salnikli qurilma bo‘ladi, u orqali yuqori shtanga (polirovkali shtok) o‘tkazilgan va u quduq ustining germetikligini ta’minlaydi hamda nasos qurilmasi ishlab turganda neftni oqib ketishiga yo‘l qo‘ymaydi. 4 5 1-rasm. shtangali chuqurlik nasosini qurilmasini ishlatish sxemasi: 1-chuqurlik nasosning plunjeri; 2-plunjer nasosi; 3-shtanga; 4-nkq; 5-uchtalik; 6-salnik; 7-shtok dastgohining muvozanatlagichi; 8-kalpak; 9-shatun; 10-krivoship; 11-elektrdvigatel; 12-reduktor chuqurlik quduq nasoslarning yer usti jihozlari quduqning usti jihozi quvurlar oralig‘idagi fazoni germetiklash, nkqning ichki bo‘shlig‘ini, quduqning mahsulotini chiqarib yuborish, nkqni osib qo‘yish hamda texnologik operatsiyalarni, ta’mirlash ishlarini va quduqda tadqiqot ishlarini olib borishga mo‘ljallangan. quduq usti jihoziga nkqning tizmasi konstruksiyasiga bog‘liq holda quvurchadagi planshaybaga yoki osma quvurning korpusiga osib qo‘yiladi. quduq usti shtokini zichlashda sus1 yoki sus2 turidagi quduq usti sal’niki …

3 / 13

.........14 shartli o‘tish teshigi,mm: stvolniki.....................................................65 bog‘lanmasiniki..................................................50 nasos- kompressor quvurning osmasi.........konussimon osma quvurning diametri.......................................73 biriktiruvchi rez’balar............................nkq rez’basi quduq ustidagi qisqa quvur,mm............................146 gabarit o‘lchamlar,mm...........................................3452x770x1220 massasi,kg.................................................................160 7 quvurli osmada ikkita zichlovchi halqa mavjud bo‘ladi, pastki uchida chuqurlik nasosi va yuqorisida sal’nikli qurilmali nkqlar uchun asosiy ishonchli zveno hisoblanadi. quvur boshchasining korpusida tadqiqot ishlarini amalga oshirish uchun teshik o‘rnatilgan. 8 3.-rasm.aush turidagi quduq usti armaturasi: 1-tadqiqot ishlarini olib borishda qo‘llaniladigan teshik; 2-sal’nikli qurilma; 3-quvurli osma; 4-quduq usti qisqa quvuri; 5,8,9-burchakli jo‘mraklar; 6-namuna olgich; 7-tezkor yig‘iladigan mufta; 10-qo‘yiruvchi quvurcha; 11-zichlovchi halqa. nasos quvurlarini osib qo‘yish uchun, mahsulotlarni quduqdan otma chiziqqa yo‘naltirish, quduq ustunini germetiklash, quvur orqa fazasidagi gazni olishni ta’minlash va hokazo ishlarni amalga oshirishda, quduq ustiga maxsus jihozlar o‘rnatiladi. quduq usti jihozi shtangali chuqurlik qurilmasi, planshaybadan va uchlik sal’nikdan tuzilgan. 8-rasmda bu jihozlarning umumiy ko‘rinishi tasvirlangan. tizma flanetsiga (1) planshayba (2) va unga osilgan quvur (3) o‘rnatiladi. planshaybada (2) quvur orqa fazosidagi gazni chiqarib …

4 / 13

mlanadi. 9 4-rasm. nasosli quduqlarini yer usti jihozlari: 1-tizma flanetsi; 2-planshayba; 3-quvur; 4-yuqori mufta; 5-uchlik; 6-sal’nik; 7-sal’nikli shtok; 8-zichlovchi qopqoq. 5-rasmda arqonli ilgich nqai (normal qatorli arqonli ilgich) shtangali aylantirgich bilan tasvirlangan. shtangali aylantirgichlar smolali va parafinli neftlarni qazib olishda qo‘llaniladi. neft (suyuqlik) quduqdagi suyuqlik shtangali nasos orqali uchlikning yon ostidagi otma chiziqqa va undan keyin go‘k (guruhli o‘lchash qurilmasi) ga uzatiladi. uchlikning rez’basini tushirish ko‘tarish jarayonlarida himoyalash uchun unga maxsus flanets burab o‘rnatiladi, ya’ni u bir vaqtning o‘zida shtangali elevatorning tayanchi sifatida xizmat qiladi. sal’nik shtoki arqonli osilma yordamida kallakning muvozanatlagichiga ilinadi. arqonli osilma ikkita saqlab turgichdan, traversli ponadan iborat bo‘ladi, arqon va sal’nik shtoklar uchun mo‘ljallangan. sal’nikli shtok (6) ponali qamragich (9) qisqich yordamida yuqori traversga (1) osiladi, po‘lat (9) arqonning uchiga rolik orqali oshirilgan va qisuvchi plashkalarda muvozanatlagich dastgohning boshchasiga mahkamlangan pastki travers (15), nasos plunjeri tagidagi yuk shtanga va suyuqlik ustuni bilan hosil qilinadi, yuqori travers …

5 / 13

shlatishni tadqiqotlash ma’lumotlari bayon qilingan va qo‘llash bo‘yicha tavsiyalar keltirilgan. 11 nazorat savollari. quduqlarda nasoslar qanday holatda qo‘llaniladi? .shtangali chuqurlik nasosning tarkibiy elementlarini aytib bering? plunjerning ishlatish tartibini tushuntiring? 12 e’tiboringiz uchun rahmat!!! 13 image1.jpg image2.jpeg image3.png image4.png image5.png image6.jpeg image7.jpeg /docprops/thumbnail.jpeg
