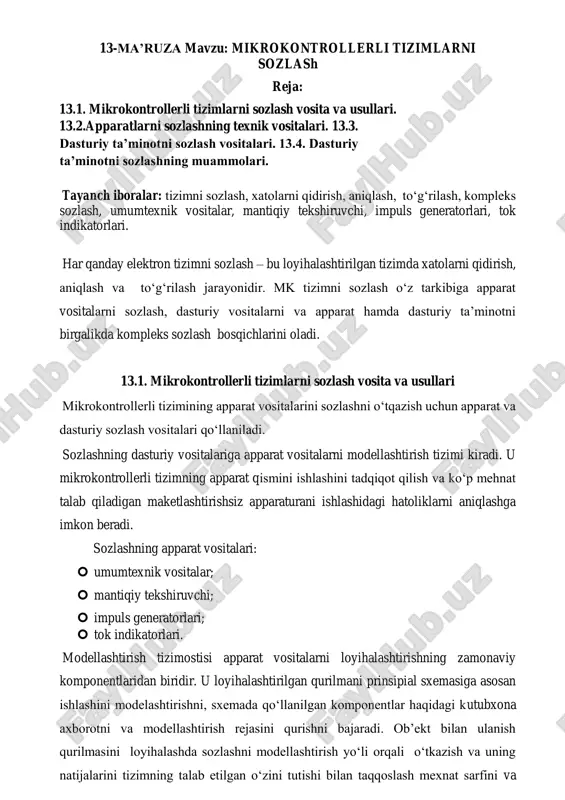

13-ma’ruza mavzu: mikrokontrollerli tizimlarni sozlash reja: 13.1. mikrokontrollerli tizimlarni sozlash vosita va usullari. 13.2.apparatlarni sozlashning texnik vositalari. 13.3. dasturiy ta’minotni sozlash vositalari. 13.4. dasturiy ta’minotni sozlashning muammolari. tayanch iboralar: tizimni sozlash, xatolarni qidirish, aniqlash, to‘g‘rilash, kompleks sozlash, umumtexnik vositalar, mantiqiy tekshiruvchi, impuls generatorlari, tok indikatorlari. har qanday elektron tizimni sozlash – bu loyihalashtirilgan tizimda xatolarni qidirish, aniqlash va to‘g‘rilash jarayonidir. mk tizimni sozlash o‘z tarkibiga apparat vositalarni sozlash, dasturiy vositalarni va apparat hamda dasturiy ta’minotni birgalikda kompleks sozlash bosqichlarini oladi. 13.1. mikrokontrollerli tizimlarni sozlash vosita va usullari mikrokontrollerli tizimining apparat vositalarini sozlashni o‘tqazish uchun apparat va dasturiy sozlash vositalari qo‘llaniladi. sozlashning dasturiy vositalariga apparat vositalarni modellashtirish tizimi kiradi. u mikrokontrollerli tizimning apparat qismini ishlashini tadqiqot qilish va ko‘p mehnat talab qiladigan maketlashtirishsiz apparaturani ishlashidagi hatoliklarni aniqlashga imkon beradi. sozlashning apparat vositalari:  umumtexnik vositalar;  mantiqiy tekshiruvchi;  impuls generatorlari;  tok indikatorlari. modellashtirish tizimostisi apparat vositalarni loyihalashtirishning zamonaviy komponentlaridan …

2 / 11

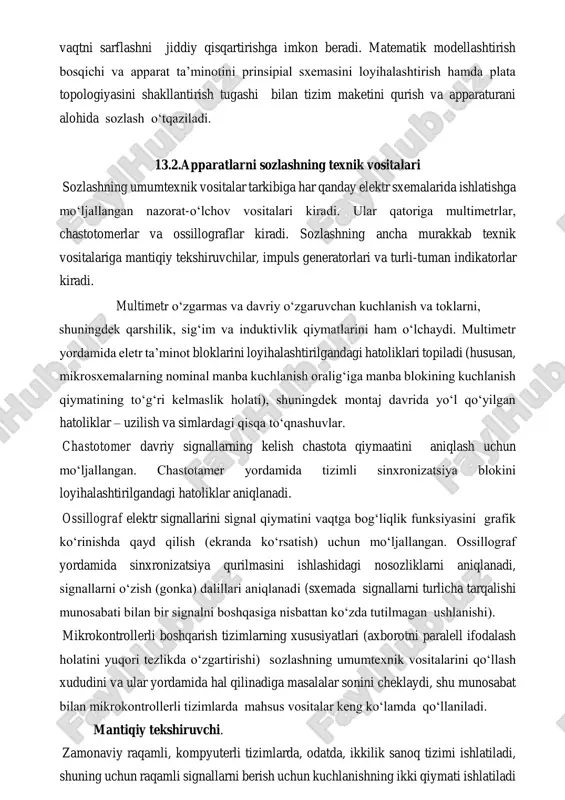

sini shakllantirish tugashi bilan tizim maketini qurish va apparaturani alohida sozlash o‘tqaziladi. 13.2.apparatlarni sozlashning texnik vositalari sozlashning umumtexnik vositalar tarkibiga har qanday elektr sxemalarida ishlatishga mo‘ljallangan nazorat-o‘lchov vositalari kiradi. ular qatoriga multimetrlar, chastotomerlar va ossillograflar kiradi. sozlashning ancha murakkab texnik vositalariga mantiqiy tekshiruvchilar, impuls generatorlari va turli-tuman indikatorlar kiradi. multimetr o‘zgarmas va davriy o‘zgaruvchan kuchlanish va toklarni, shuningdek qarshilik, sig‘im va induktivlik qiymatlarini ham o‘lchaydi. multimetr yordamida eletr ta’minot bloklarini loyihalashtirilgandagi hatoliklari topiladi (hususan, mikrosxemalarning nominal manba kuchlanish oralig‘iga manba blokining kuchlanish qiymatining to‘g‘ri kelmaslik holati), shuningdek montaj davrida yo‘l qo‘yilgan hatoliklar – uzilish va simlardagi qisqa to‘qnashuvlar. chastotomer davriy signallarning kelish chastota qiymaatini aniqlash uchun mo‘ljallangan. chastotamer yordamida tizimli sinxronizatsiya blokini loyihalashtirilgandagi hatoliklar aniqlanadi. ossillograf elektr signallarini signal qiymatini vaqtga bog‘liqlik funksiyasini grafik ko‘rinishda qayd qilish (ekranda ko‘rsatish) uchun mo‘ljallangan. ossillograf yordamida sinxronizatsiya qurilmasini ishlashidagi nosozliklarni aniqlanadi, signallarni o‘zish (gonka) dalillari aniqlanadi (sxemada signallarni turlicha tarqalishi munosabati bilan bir …

3 / 11

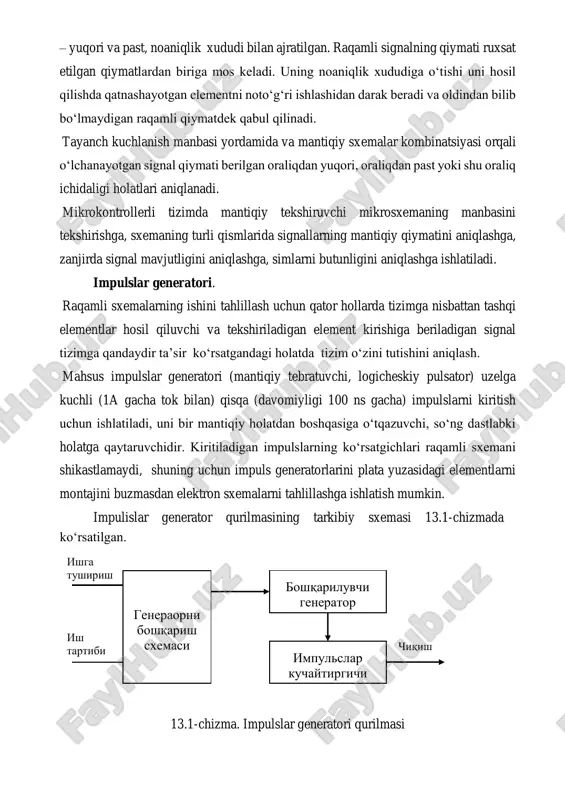

qamli signallarni berish uchun kuchlanishning ikki qiymati ishlatiladi – yuqori va past, noaniqlik xududi bilan ajratilgan. raqamli signalning qiymati ruxsat etilgan qiymatlardan biriga mos keladi. uning noaniqlik xududiga o‘tishi uni hosil qilishda qatnashayotgan elementni noto‘g‘ri ishlashidan darak beradi va oldindan bilib bo‘lmaydigan raqamli qiymatdek qabul qilinadi. tayanch kuchlanish manbasi yordamida va mantiqiy sxemalar kombinatsiyasi orqali o‘lchanayotgan signal qiymati berilgan oraliqdan yuqori, oraliqdan past yoki shu oraliq ichidaligi holatlari aniqlanadi. mikrokontrollerli tizimda mantiqiy tekshiruvchi mikrosxemaning manbasini tekshirishga, sxemaning turli qismlarida signallarning mantiqiy qiymatini aniqlashga, zanjirda signal mavjutligini aniqlashga, simlarni butunligini aniqlashga ishlatiladi. impulslar generatori. raqamli sxemalarning ishini tahlillash uchun qator hollarda tizimga nisbattan tashqi elementlar hosil qiluvchi va tekshiriladigan element kirishiga beriladigan signal tizimga qandaydir ta’sir ko‘rsatgandagi holatda tizim o‘zini tutishini aniqlash. mahsus impulslar generatori (mantiqiy tebratuvchi, logicheskiy pulsator) uzelga kuchli (1a gacha tok bilan) qisqa (davomiyligi 100 ns gacha) impulslarni kiritish uchun ishlatiladi, uni bir mantiqiy holatdan boshqasiga o‘tqazuvchi, so‘ng …

4 / 11

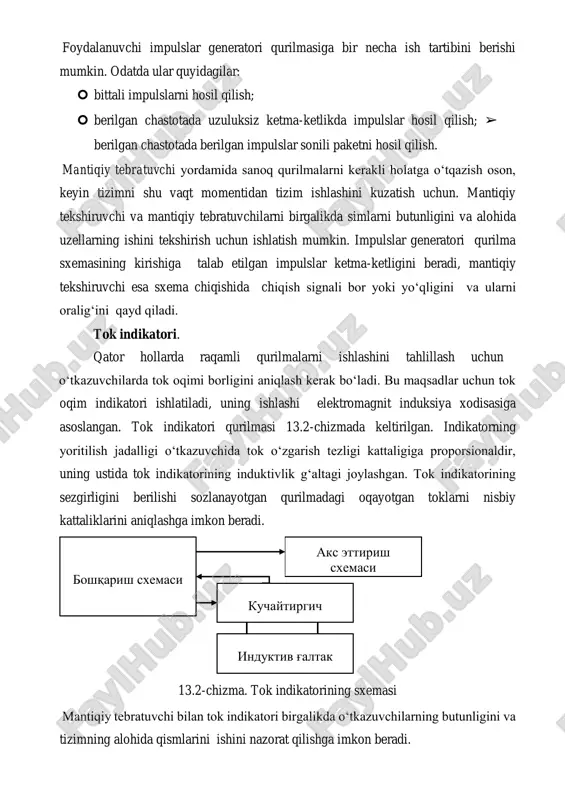

tma-ketlikda impulslar hosil qilish; ➢ berilgan chastotada berilgan impulslar sonili paketni hosil qilish. mantiqiy tebratuvchi yordamida sanoq qurilmalarni kerakli holatga o‘tqazish oson, keyin tizimni shu vaqt momentidan tizim ishlashini kuzatish uchun. mantiqiy tekshiruvchi va mantiqiy tebratuvchilarni birgalikda simlarni butunligini va alohida uzellarning ishini tekshirish uchun ishlatish mumkin. impulslar generatori qurilma sxemasining kirishiga talab etilgan impulslar ketma-ketligini beradi, mantiqiy tekshiruvchi esa sxema chiqishida chiqish signali bor yoki yo‘qligini va ularni oralig‘ini qayd qiladi. tok indikatori. qator hollarda raqamli qurilmalarni ishlashini tahlillash uchun o‘tkazuvchilarda tok oqimi borligini aniqlash kerak bo‘ladi. bu maqsadlar uchun tok oqim indikatori ishlatiladi, uning ishlashi elektromagnit induksiya xodisasiga asoslangan. tok indikatori qurilmasi 13.2-chizmada keltirilgan. indikatorning yoritilish jadalligi o‘tkazuvchida tok o‘zgarish tezligi kattaligiga proporsionaldir, uning ustida tok indikatorining induktivlik g‘altagi joylashgan. tok indikatorining sezgirligini berilishi sozlanayotgan qurilmadagi oqayotgan toklarni nisbiy kattaliklarini aniqlashga imkon beradi. 13.2-chizma. tok indikatorining sxemasi mantiqiy tebratuvchi bilan tok indikatori birgalikda o‘tkazuvchilarning butunligini va tizimning alohida …

5 / 11

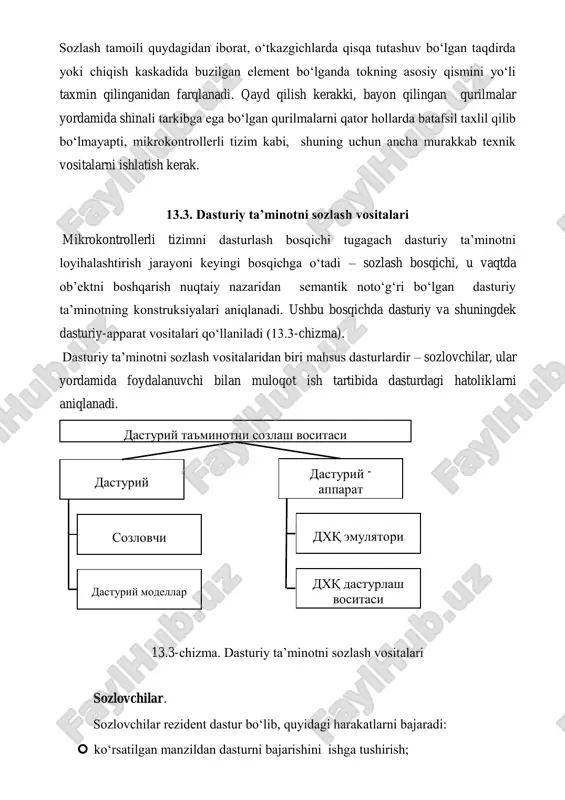

urlash bosqichi tugagach dasturiy ta’minotni loyihalashtirish jarayoni keyingi bosqichga o‘tadi – sozlash bosqichi, u vaqtda ob’ektni boshqarish nuqtaiy nazaridan semantik noto‘g‘ri bo‘lgan dasturiy ta’minotning konstruksiyalari aniqlanadi. ushbu bosqichda dasturiy va shuningdek dasturiy-apparat vositalari qo‘llaniladi (13.3-chizma). dasturiy ta’minotni sozlash vositalaridan biri mahsus dasturlardir – sozlovchilar, ular yordamida foydalanuvchi bilan muloqot ish tartibida dasturdagi hatoliklarni aniqlanadi. 13.3-chizma. dasturiy ta’minotni sozlash vositalari sozlovchilar. sozlovchilar rezident dastur bo‘lib, quyidagi harakatlarni bajaradi:  ko‘rsatilgan manzildan dasturni bajarishini ishga tushirish; dasturiy sozlovchi dasturiy modellar dasturiy - apparat dxq emulyatori dxq dasturlash vositasi dasturiy ta'minotni sozlash vositasi  dastur bajarilishini berilgan buyruqqa yetganda yoki berilgan shart bajarilganda to‘xtatib turish;  talab etilgan hotira xududidagi yoki protsessor registr qiymatlarini operator pultiga chiqarish;  operator pultidan talab etilgan hotira xududidagi yoki protsessor registridagi qiymatlarni o‘zgartirish. sozlashning ancha murakkab dasturlari hisoblash jarayonining hozirdagi axborotlarini olishga (nazorat nuqtalarning manzillarini, stek hotiradagi axborotlarni) va bajarilayotgan dastur harakatlarini ruxsat etilganligini nazorat qilishga imkon …
