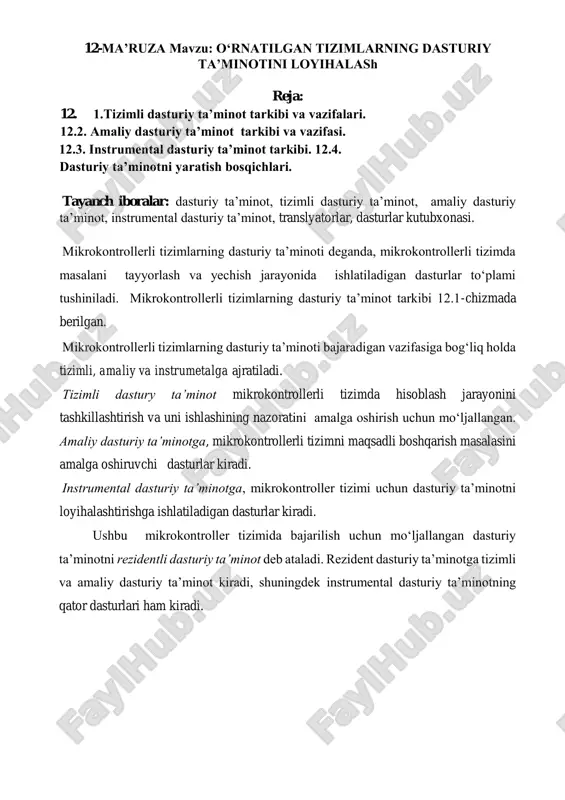

1 / 8
12-ma’ruza mavzu: o‘rnatilgan tizimlarning dasturiy ta’minotini loyihalash reja: 12. 1.tizimli dasturiy ta’minot tarkibi va vazifalari. 12.2. amaliy dasturiy ta’minot tarkibi va vazifasi. 12.3. instrumental dasturiy ta’minot tarkibi. 12.4. dasturiy ta’minotni yaratish bosqichlari. tayanch iboralar: dasturiy ta’minot, tizimli dasturiy ta’minot, amaliy dasturiy ta’minot, instrumental dasturiy ta’minot, translyatorlar, dasturlar kutubxonasi. mikrokontrollerli tizimlarning dasturiy ta’minoti deganda, mikrokontrollerli tizimda masalani tayyorlash va yechish jarayonida ishlatiladigan dasturlar to‘plami tushiniladi. mikrokontrollerli tizimlarning dasturiy ta’minot tarkibi 12.1-chizmada berilgan. mikrokontrollerli tizimlarning dasturiy ta’minoti bajaradigan vazifasiga bog‘liq holda tizimli, amaliy va instrumetalga ajratiladi. tizimli dastury ta’minot mikrokontrollerli tizimda hisoblash jarayonini tashkillashtirish va uni ishlashining nazoratini amalga oshirish uchun mo‘ljallangan. amaliy dasturiy ta’minotga, mikrokontrollerli tizimni maqsadli boshqarish masalasini amalga oshiruvchi dasturlar kiradi. instrumental dasturiy ta’minotga, mikrokontroller tizimi uchun dasturiy ta’minotni loyihalashtirishga ishlatiladigan dasturlar kiradi. ushbu mikrokontroller tizimida bajarilish uchun mo‘ljallangan dasturiy ta’minotni rezidentli dasturiy ta’minot deb ataladi. rezident dasturiy ta’minotga tizimli va amaliy dasturiy ta’minot kiradi, shuningdek instrumental dasturiy ta’minotning …

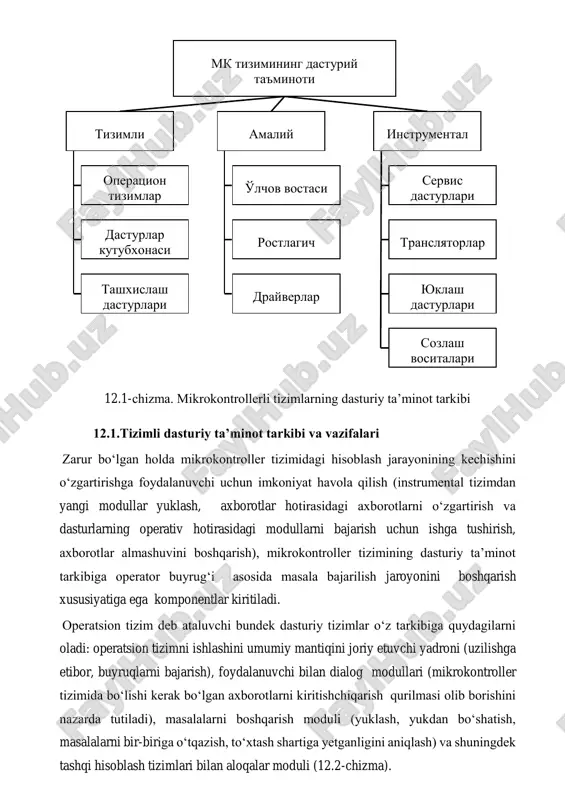

2 / 8
ontroller tizimining dasturiy ta’minot tarkibiga operator buyrug‘i asosida masala bajarilish jaroyonini boshqarish xususiyatiga ega komponentlar kiritiladi. operatsion tizim deb ataluvchi bundek dasturiy tizimlar o‘z tarkibiga quydagilarni oladi: operatsion tizimni ishlashini umumiy mantiqini joriy etuvchi yadroni (uzilishga etibor, buyruqlarni bajarish), foydalanuvchi bilan dialog modullari (mikrokontroller tizimida bo‘lishi kerak bo‘lgan axborotlarni kiritishchiqarish qurilmasi olib borishini nazarda tutiladi), masalalarni boshqarish moduli (yuklash, yukdan bo‘shatish, masalalarni bir-biriga o‘tqazish, to‘xtash shartiga yetganligini aniqlash) va shuningdek tashqi hisoblash tizimlari bilan aloqalar moduli (12.2-chizma). mk tizimining dasturiy ta'minoti tizimli operatsion tizimlar dasturlar kutubxonasi tashxislash dasturlari amaliy o'lchov vostasi rostlagich drayverlar instrumental servis dasturlari translyatorlar yuklash dasturlari sozlash vositalari 12.2-chizma.mikrokontroller operatsion tizimining tarkibi operatsion tizim yadrosi o‘z vazifasini bajarish uchun, boshqarishni berishda ma’lum vaqt belgilari bilan mos ravishda amalga oshuvchi, uzilishga ishlov berish tizimining yuqori ustunliklari ishlatilishi kerak. operatsion tizimlardan farqli, dastur osti kutubxonalari hisoblash jarayonini boshqarish masalalarini bevosita hal qilmaydi, biroq funksional tugallangan modullar to‘plamiga ega, kiritish-chiqarish …

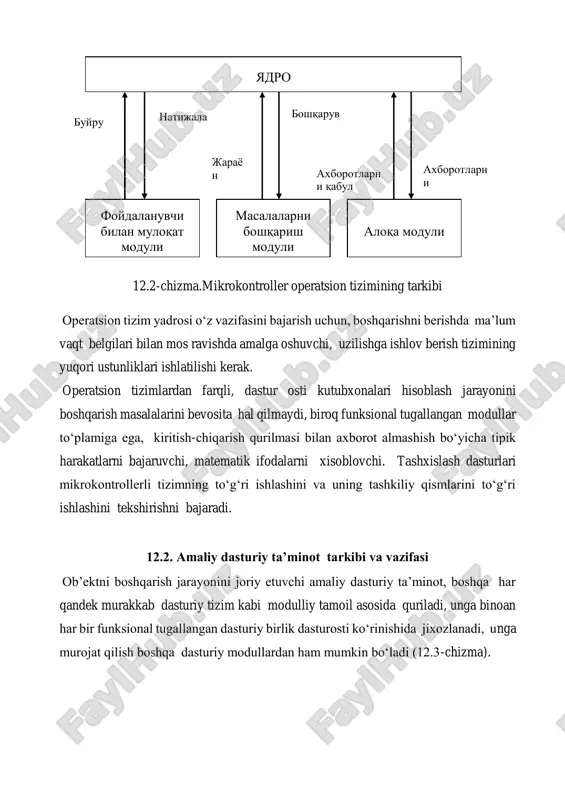

3 / 8
h boshqa dasturiy modullardan ham mumkin bo‘ladi (12.3-chizma). yadro foydalanuvchi bilan muloqat moduli masalalarni boshqarish moduli aloqa moduli buyru natijala jarayo n boshqaruv axborotlarn i qabul axborotlarn i 12.3-chizma. amaliy dasturiy ta’minot muloqatini tashkillashtirish beruvchi (o‘rnatuvchi) modullar boshqaruv ob’ektini berilgan o‘zini tutishini qator dasturiy –ega bo‘lishli o‘zgaruvchilar to‘plami ko‘rinishida bayon qilish vazifasini bajaradi. o‘rnatuvchi funksiyani hosil qilish uchun zarur bo‘lgan axborotni (masalan, funksiya turini tanlash) beruvchi operatordan olishi mumkin yoki boshqarish ob’ekti haqidagi axborotga asosan mustaqil ravishda hosil qilishi mumkin. ob’ektni xohlangan tutishini beruvchi funksiya’ni matematik hisoblashlar yo‘li bilan joriy etish mumkin yoki ushbu funksiya qiymatlar to‘plamini saqlovchi hotira qismiga murojat qilish yo‘li bilan joriy etish mumkin. usullardan birini tanlash ko‘rsatgichi bo‘lib zarur bo‘lgan aniqlik va hisoblashning talab etilgan tezligi bo‘la oladi. o‘lchov modullari boshqaruv ob’ekt datchiklar apparati bilan muloqatni amalga oshiradi, boshqaruv ob’ektni hozirdagi holati haqidagi axborotlarni dasturiy – ega bo‘lishli o‘zgaruvchilar to‘plami ko‘rinishida dasturlarga havola qiladi. boshqaruvchi modullar …

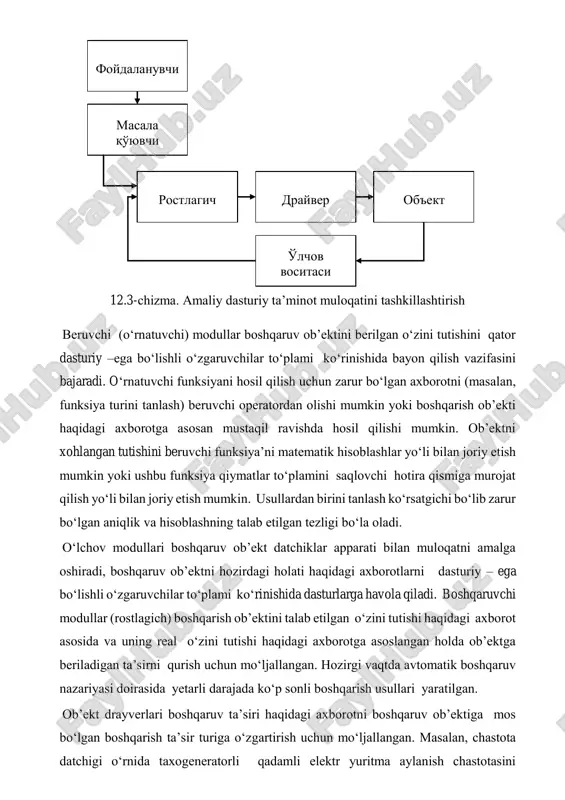

4 / 8
iymatini hosil qiladi (sekundda aylanish), o‘lchov vositasi chastotani hozirdagi qiymatini beruvchining o‘lchov birligida aniqlaydi, analog-raqam o‘zgartiruvchi ko‘rsatgichini sekundiga aylanish soniga hisoblashni amalga oshirib, boshqaruvchi rostlagich ob’ektga ta’sir darajasini anqlaydi (masalan, rostlagichning proporsional funksiyalarini hisoblash yo‘li bilan), drayver esa olingan ta’sir darajasini qadam dvigatelning faza o‘ramlar kommutatsiya signaliga o‘zgartiradi, rostlagichdan olingan aniqlovchi axborot chastota bilan keluvchidir. drayver va o‘lchov vositasi amaliy dasturiy ta’minotning ob’ektga-bog‘liq komponentlariga taluqlidir, beruvchi va rostlagich esa – ob’ektga-bog‘liq bo‘lmagan komponentlarga taluqlidir. boshqaruv ob’ekti o‘zgarganda ob’ekt drayverini ham shuningdek o‘zgartirish kerak bo‘ladi (bayon qilingan tizimda qadamli dvigatelni o‘zgarmas tok generatoriga almashtirishda ob’ekt drayveridan boshqarishni joriy etilishini talab etadi, masalan, keng-impulsli modulyatsiya usuli bilan). ob’ekt datchiklarini o‘zgartirilganda esa o‘lchov vositasini ham o‘zgartirish kerak bo‘ladi. 12.3. instrumental dasturiy ta’minot tarkibi instrumental dasturiy ta’minot tarkibiga servis dasturlari, translyatorlar, joylashtiruvchi dasturlar va sozlash vositalari kiradi. servis dasturlariga muharrirlar, kutubxonachilar, axborot-o‘qituv dasturlari kiradi. muharrirlar mikrokontrollerli tizimlarning dasturlarini dastlabki ma’tinini tayyorlash uchun mo‘ljallangan. muharrirlar …

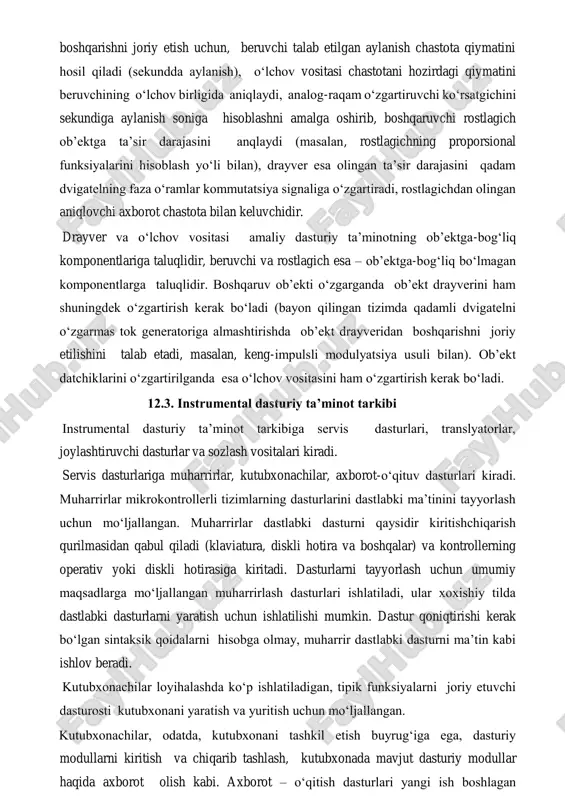

5 / 8
ishlatiladigan, tipik funksiyalarni joriy etuvchi dasturosti kutubxonani yaratish va yuritish uchun mo‘ljallangan. kutubxonachilar, odatda, kutubxonani tashkil etish buyrug‘iga ega, dasturiy modullarni kiritish va chiqarib tashlash, kutubxonada mavjut dasturiy modullar haqida axborot olish kabi. axborot – o‘qitish dasturlari yangi ish boshlagan foydalanuvchi uchun mo‘ljallangan va instrumental tizimlarni tatbiqi xususida qandaydir malaka olishga imkon beradi. translyatorlar kirish tilida yozilgan (odatda assembler qo‘llaniladi va qator yuqori daraja tillari, hususan, si tili) dastlabki dasturni natijaviyga o‘zgartiradi – ya’ni ob’ekt dasturini mk buyruqlarining kodlari tiliga o‘zgartiradi. ob’ekt dasturidan tashqari translyatorlar dastur listingini ham chiqarib beradi, unda dastlabki va ob’ekt dasturi, identifikatorlar jadvali, xatolar haqida ma’lumotlar va tashxisning boshqa ko‘rinishidagi axborotlar bosilgan bo‘ladi. odatda, translyatorlar suruluvchi manzillarda ob’ekt dasturini hosil qilish va dasturiy modullar o‘rtasidagi tashqi aloqalarga ishlov berish imkoniyatiga egadirlar. yuklash dasturlari ob’ekt dasturlarini mk tizimida bajarishga tayyor ko‘rinishga o‘zgartiradilar va hosil qilingan dasturlarni mk hotirasiga kiritadilar. ob’ekt dasturlarini bajarishga yaroqli ko‘rinishga o‘zgartirish jarayoni quyidagidan …
