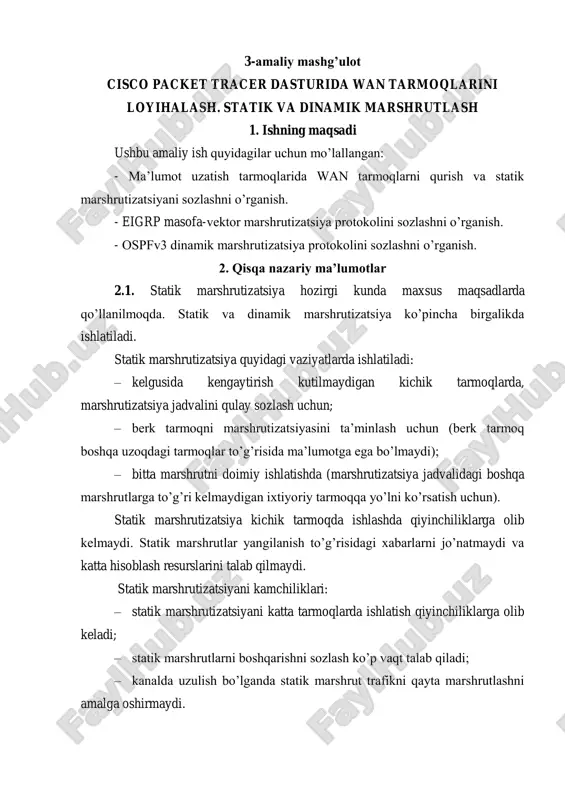

3-amaliy mashg’ulot cisco packet tracer dasturida wan tarmoqlarini loyihalash. statik va dinamik marshrutlash 1. ishning maqsadi ushbu amaliy ish quyidagilar uchun mo’lallangan: - ma’lumot uzatish tarmoqlarida wan tarmoqlarni qurish va statik marshrutizatsiyani sozlashni o’rganish. - eigrp masofa-vektor marshrutizatsiya protokolini sozlashni o’rganish. - ospfv3 dinamik marshrutizatsiya protokolini sozlashni o’rganish. 2. qisqa nazariy ma’lumotlar 2.1. statik marshrutizatsiya hozirgi kunda maxsus maqsadlarda qo’llanilmoqda. statik va dinamik marshrutizatsiya ko’pincha birgalikda ishlatiladi. statik marshrutizatsiya quyidagi vaziyatlarda ishlatiladi: – kelgusida kengaytirish kutilmaydigan kichik tarmoqlarda, marshrutizatsiya jadvalini qulay sozlash uchun; – berk tarmoqni marshrutizatsiyasini ta’minlash uchun (berk tarmoq boshqa uzoqdagi tarmoqlar to’g’risida ma’lumotga ega bo’lmaydi); – bitta marshrutni doimiy ishlatishda (marshrutizatsiya jadvalidagi boshqa marshrutlarga to’g’ri kelmaydigan ixtiyoriy tarmoqqa yo’lni ko’rsatish uchun). statik marshrutizatsiya kichik tarmoqda ishlashda qiyinchiliklarga olib kelmaydi. statik marshrutlar yangilanish to’g’risidagi xabarlarni jo’natmaydi va katta hisoblash resurslarini talab qilmaydi. statik marshrutizatsiyani kamchiliklari: – statik marshrutizatsiyani katta tarmoqlarda ishlatish qiyinchiliklarga olib keladi; – statik marshrutlarni boshqarishni …

2 / 8

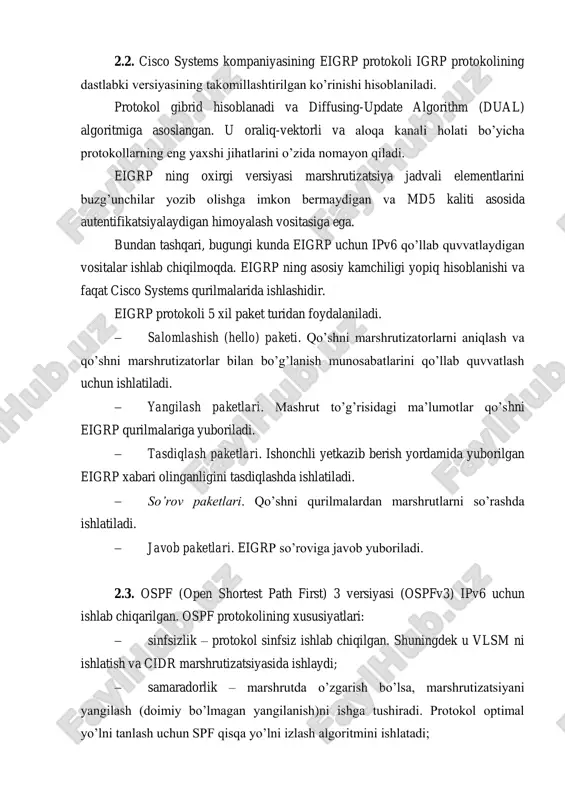

iti asosida autentifikatsiyalaydigan himoyalash vositasiga ega. bundan tashqari, bugungi kunda eigrp uchun ipv6 qo’llab quvvatlaydigan vositalar ishlab chiqilmoqda. eigrp ning asosiy kamchiligi yopiq hisoblanishi va faqat cisco systems qurilmalarida ishlashidir. eigrp protokoli 5 xil paket turidan foydalaniladi.  salomlashish (hello) paketi. qo’shni marshrutizatorlarni aniqlash va qo’shni marshrutizatorlar bilan bo’g’lanish munosabatlarini qo’llab quvvatlash uchun ishlatiladi.  yangilash paketlari. mashrut to’g’risidagi maʼlumotlar qo’shni eigrp qurilmalariga yuboriladi.  tasdiqlash paketlari. ishonchli yetkazib berish yordamida yuborilgan eigrp xabari olinganligini tasdiqlashda ishlatiladi.  so’rov paketlari. qo’shni qurilmalardan marshrutlarni so’rashda ishlatiladi.  javob paketlari. eigrp so’roviga javob yuboriladi. 2.3. ospf (open shortest path first) 3 versiyasi (ospfv3) ipv6 uchun ishlab chiqarilgan. ospf protokolining xususiyatlari:  sinfsizlik – protokol sinfsiz ishlab chiqilgan. shuningdek u vlsm ni ishlatish va cidr marshrutizatsiyasida ishlaydi;  samaradorlik – marshrutda o’zgarish bo’lsa, marshrutizatsiyani yangilash (doimiy bo’lmagan yangilanish)ni ishga tushiradi. protokol optimal yo’lni tanlash uchun spf qisqa yo’lni izlash algoritmini ishlatadi;  marshrutizatsiya …

3 / 8

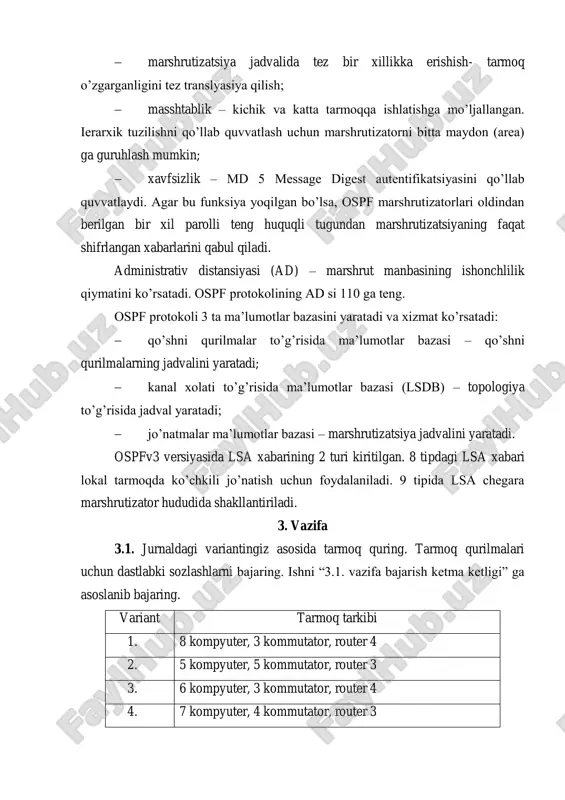

xizmat ko’rsatadi:  qo’shni qurilmalar to’g’risida ma’lumotlar bazasi – qo’shni qurilmalarning jadvalini yaratadi;  kanal xolati to’g’risida ma’lumotlar bazasi (lsdb) – topologiya to’g’risida jadval yaratadi;  jo’natmalar ma’lumotlar bazasi – marshrutizatsiya jadvalini yaratadi. ospfv3 versiyasida lsa xabarining 2 turi kiritilgan. 8 tipdagi lsa xabari lokal tarmoqda ko’chkili jo’natish uchun foydalaniladi. 9 tipida lsa chegara marshrutizator hududida shakllantiriladi. 3. vazifa 3.1. jurnaldagi variantingiz asosida tarmoq quring. tarmoq qurilmalari uchun dastlabki sozlashlarni bajaring. ishni “3.1. vazifa bajarish ketma ketligi” ga asoslanib bajaring. variant tarmoq tarkibi 1. 8 kompyuter, 3 kommutator, router 4 2. 5 kompyuter, 5 kommutator, router 3 3. 6 kompyuter, 3 kommutator, router 4 4. 7 kompyuter, 4 kommutator, router 3 5. 8 kompyuter, 3 kommutator, router 4 6. 5 kompyuter, 4 kommutator, router 3 7. 6 kompyuter, 3 kommutator, router 4 8. 7 kompyuter, 5 kommutator, router 4 9. 6 kompyuter, 3 kommutator, router 3 10. 5 kompyuter, 4 …

4 / 8

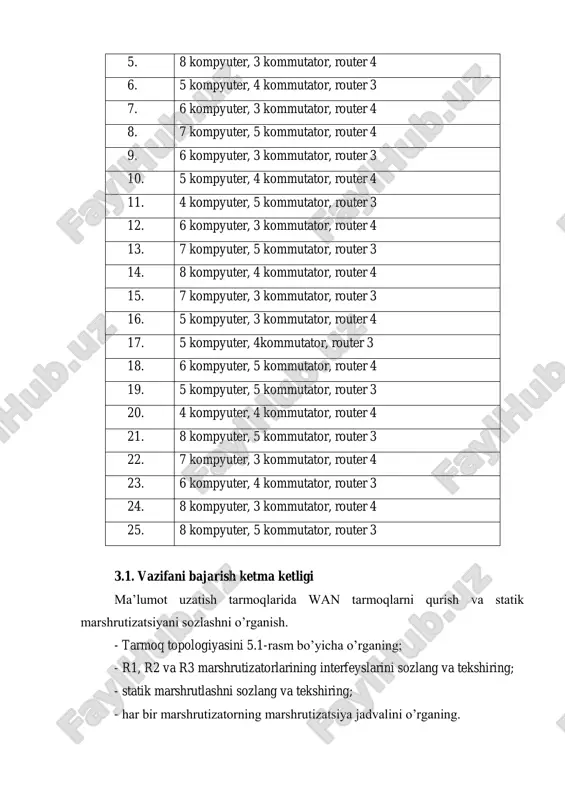

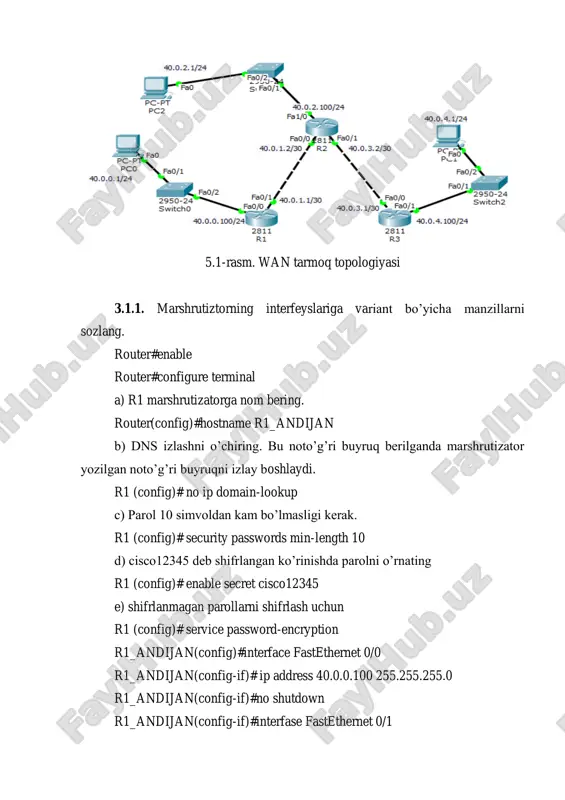

ir marshrutizatorning marshrutizatsiya jadvalini o’rganing. 5.1-rasm. wan tarmoq topologiyasi 3.1.1. marshrutiztorning interfeyslariga variant bo’yicha manzillarni sozlang. router#enable router#configure terminal a) r1 marshrutizatorga nom bering. router(config)#hostname r1_andijan b) dns izlashni o’chiring. bu noto’g’ri buyruq berilganda marshrutizator yozilgan noto’g’ri buyruqni izlay boshlaydi. r1 (config)# no ip domain-lookup c) parol 10 simvoldan kam bo’lmasligi kerak. r1 (config)# security passwords min-length 10 d) cisco12345 deb shifrlangan ko’rinishda parolni o’rnating r1 (config)# enable secret cisco12345 e) shifrlanmagan parollarni shifrlash uchun r1 (config)# service password-encryption r1_andijan(config)#interface fastethernet 0/0 r1_andijan(config-if)# ip address 40.0.0.100 255.255.255.0 r1_andijan(config-if)#no shutdown r1_andijan(config-if)#interfase fastethernet 0/1 r1_andijan(config-if)#ip address 40.0.1.1 255.255.255.252 r1_andijan(config-if)#no shutdown r1_andijan(config-if)#ip route 40.0.2.0 255.255.255.0 40.0.1.2 r1_andijan(config-if)# ip route 40.0.4.0 255.255.255.0 40.0.1.2 r1_andijan(config-if)# end a, b, c, d, e larni boshqa marshrutizatorlarga ham o’rnating. toshkent router#enable router#configure terminal router(config)#hostname r2_tashkent r2_tashkent(config)# interface fastethernet 0/0 r2_tashkent(config-if)#ip address 40.0.1.2 255.255.255.252 r2_tashkent(config-if)#no shutdown r2_tashkent(config)# interface fastethernet 0/1 r2_tashkent(config-if)#ip address 40.0.3.2 255.255.255.252 r2_tashkent(config-if)#no shutdown r2_tashkent(config)# interface fastethernet …

5 / 8

interface fastethernet 0/0 r3_samarkand(config-if)#ip address 40.0.3.1 255.255.255.252 r3_samarkand(config-if)#no shutdown r3_samarkand(config-if)# interface fastethernet 0/1 r3_samarkand(config-if)#ip add 40.0.4.100 255.255.255.0 r3_samarkand(config-if)#no shutdown r3_samarkand(config-if)#exit r3_samarkand(config)# ip route 40.0.2.0 255.255.255.0 40.0.3.2 r3_samarkand(config)# ip route 40.0.0.0 255.255.255.0 40.0.3.2 show run buyrug’i orqali har bir marshrutizatorning konfiguratsiyasini tekshiring va marshrutizatorlar orasida aloqa bor yoki yo’qligini test qilib tekshiring. 3.1.2. show ip route buyrug’i orqali marshrutizatorlardagi jadvalni tekshiramiz. 3.1.3. marshrutizatorlarda qo’shni qurilmalarni ulanganligini tekshiring
