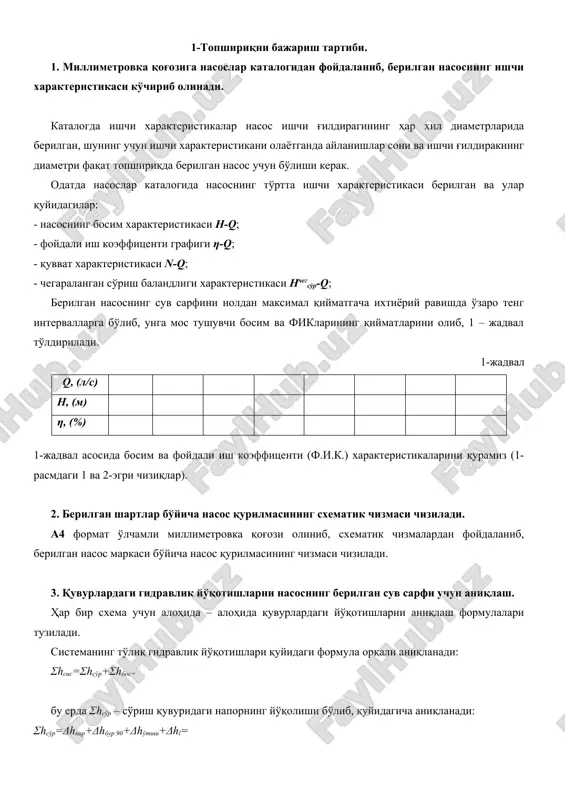

1-topshiriqni bajarish tartibi. 1. millimetrovka qog'oziga nasoslar katalogidan foydalanib, berilgan nasosning ishchi xarakteristikasi ko'chirib olinadi. katalogda ishchi xarakteristikalar nasos ishchi g'ildiragining har xil diametrlarida berilgan, shuning uchun ishchi xarakteristikani olayotganda aylanishlar soni va ishchi g'ildirakning diametri faqat topshiriqda berilgan nasos uchun bo'lishi kerak. odatda nasoslar katalogida nasosning to'rtta ishchi xarakteristikasi berilgan va ular quyidagilar: - nasosning bosim xarakteristikasi h-q; - foydali ish koeffitsenti grafigi η-q; - quvvat xarakteristikasi n-q; - chegaralangan so'rish balandligi xarakteristikasi hchegso'r-q; berilgan nasosning suv sarfini noldan maksimal qiymatgacha ixtiyoriy ravishda o'zaro teng intervallarga bo'lib, unga mos tushuvchi bosim va fiklarining qiymatlarini olib, 1 – jadval to'ldiriladi. 1-jadval q, (l/s) h, (m) η, (%) 1-jadval asosida bosim va foydali ish koeffitsenti (f.i.k.) xarakteristikalarini quramiz (1-rasmdagi 1 va 2-egri chiziqlar). 2. berilgan shartlar bo'yicha nasos qurilmasining sxematik chizmasi chiziladi. a4 format o'lchamli millimetrovka qog'ozi olinib, sxematik chizmalardan foydalanib, berilgan nasos markasi bo'yicha nasos qurilmasining chizmasi chiziladi. 3. quvurlardagi …

2 / 8

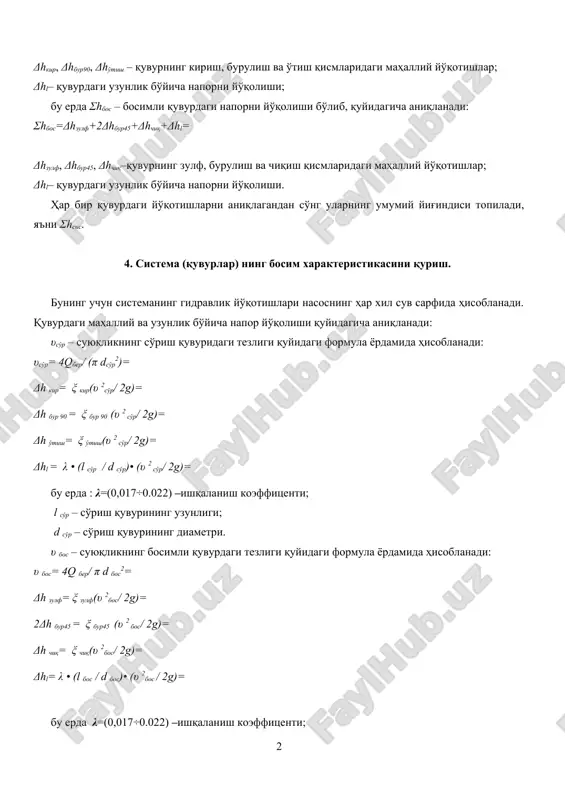

qish qismlaridagi mahalliy yo'qotishlar; δhl– quvurdagi uzunlik bo'yicha naporni yo'qolishi. har bir quvurdagi yo'qotishlarni aniqlagandan so'ng ularning umumiy yig'indisi topiladi, ya'ni σhsis. 4. sistema (quvurlar) ning bosim xarakteristikasini qurish. buning uchun sistemaning gidravlik yo'qotishlari nasosning har xil suv sarfida hisoblanadi. quvurdagi mahalliy va uzunlik bo'yicha napor yo'qolishi quyidagicha aniqlanadi: υso'r – suyuqlikning so'rish quvuridagi tezligi quyidagi formula yordamida hisoblanadi: υso'r= 4qber/ (π dso'r2)= δh kir= ξ kir(υ 2so'r/ 2g)= δh bur 90 = ξ bur 90 (υ 2 so'r/ 2g)= δh o'tish= ξ o'tish(υ 2 so'r/ 2g)= δhl = λ • (l so'r / d so'r)• (υ 2 so'r/ 2g)= bu erda : λ=(0,017÷0.022) –ishqalanish koeffitsenti; l so'r – so'rish quvurining uzunligi; d so'r – so'rish quvurining diametri. υ bos – suyuqlikning bosimli quvurdagi tezligi quyidagi formula yordamida hisoblanadi: υ bos= 4q ber/ π d bos2= δh zulf= ξ zulf(υ 2bos/ 2g)= 2δh bur45 = ξ bur45 (υ 2 bos/ …

3 / 8

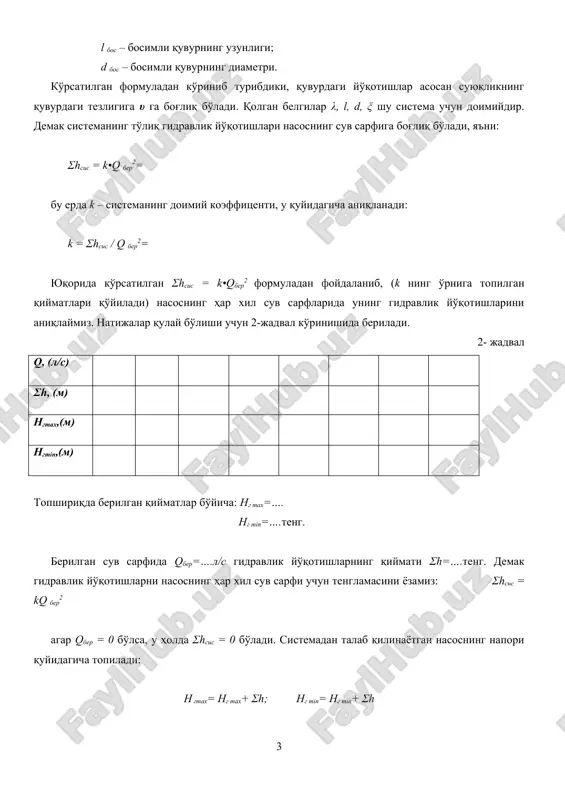

σh=….teng. demak gidravlik yo'qotishlarni nasosning har xil suv sarfi uchun tenglamasini yozamiz: σhsis = kq ber2 agar qber = 0 bo'lsa, u holda σhsis = 0 bo'ladi. sistemadan talab qilinayotgan nasosning napori quyidagicha topiladi: h gmax= hg max+ σh; hg min= hg min+ σh 2-jadvaldan foydalanib, sistemaning ikkala xarakteristikasi ham quriladi. grafiklardan biri sistemaning maksimal geometrik suv ko'tarish balandligi uchun va ikkinchisi minimal suv ko'tarish balandliklari uchun quriladi (1-rasmdagi 3 va 4-egrilar). 5. nasosning avtomatik ish rejimini aniqlash. sistema va nasosning bosim xarakteristikalari kesishgan nuqtalar berilgan nasos qurilmasining ishchi nuqtalari deyiladi (d va e nuqtalar). bu nuqtalar nasosning avtomatik ish rejimi nuqtalari ham deyiladi. agar aniqlangan nuqtalarning suv sarfi qd nasosning suv sarfiga to'g'ri kelsa, ya'ni qd = q ber, unda topshiriqda qo'yilgan masalaning echimi hal bo'lgan bo'ladi. agar olingan suv sarfi, berilgan suv sarfiga to'g'ri kelmasa, ya'ni qd ≠ qber, unda nasosning izlanayotgan unumdorligini aniqlash uchun, nasosning aylanishlar sonini …

4 / 8

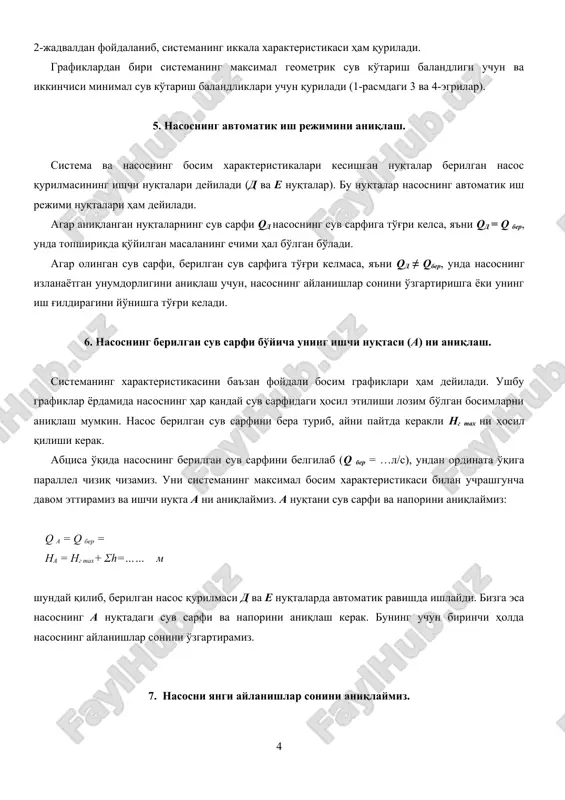

erak. buning uchun birinchi holda nasosning aylanishlar sonini o'zgartiramiz. 7. nasosni yangi aylanishlar sonini aniqlaymiz. nasosning yangi aylanishlar soni o'xshashlik qonuni formulalaridan topiladi: n a / n v= qa / qv (1) va na / nv= √ ha / hv (2) bu erda: n a – izlanayotgan yangi aylanishlar soni, ayl/daq; n v – topshiriqda berilgan aylanishlar soni, ayl/daq; q a = q ber – nasosning berilgan suv sarfi, l/s; q v – yordamchi nuqtadagi nasosning suv sarfi, l/s; a nuqtadagi yangi aylanishlar sonini aniqlash uchun yordamchi grafik quriladi. bu grafik albatta a nuqtadan o'tib, nasosning bosim xarakteristikasini v nuqtada kesib o'tadi, ayni paytda a va v nuqtalarning fiklari o'zaro teng deb qabul qilinadi. yordamchi grafikning nomi o'zaro teng fiklar grafigi ham deyiladi. bir xil fiklar grafigining umumiy ko'rinishdagi formulasini keltirib chiqaramiz. agar (1) va (2) formulalarning chap qismlari o'zaro teng bo'lsa, unda ularning o'ng qismlari ham teng bo'ladi, ya'ni: …

5 / 8

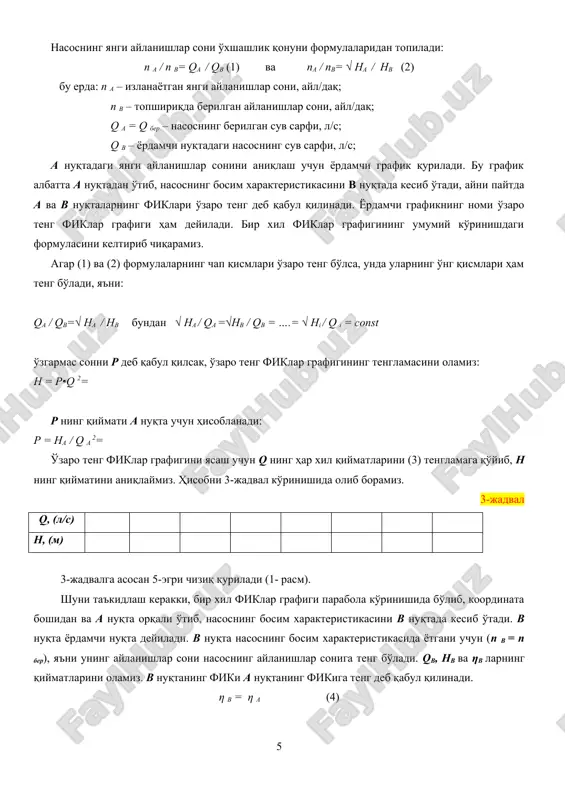

nasosning yangi aylanishlar soni aniqlanadi: n a = n b (q a / q b) = n a = n b √ ha / hb= nasosning yangi aylanishlar sonini har ikkala formula yordamida ham aniqlab, solishtirib ko'riladi. farq kattalashib ketadigan bo'lsa, unda b nuqtaning to'g'ri qurilganligi tekshirib ko'riladi. 8. nasosning ishchi xarakteristikasi koordinatalari (1), (2) va (4) formulalar yordamida topiladi. qa = qb(na / nb)= ha = hb(na / nb) 2= ηa= ηb hisoblash natijalari qulay bo'lishi uchun, 4-jadval ko'rinishida olib boramiz. 4-jadval nb= na= qb hb ηb qa ha ηa 4-jadvalning chap qismi 1-jadvaldan olinib aynan ko'chiriladi. o'ng qismi esa, ko'rsatilgan formulalar asosida hisoblanadi. 9. nasosning yangi xarakteristikalarini qurish va 2 –ishchi nuqtasi (c) ni aniqlash. nasosning yangi ishchi xarakteristikalarini 4-jadvalning o'ng qismi asosida quriladi. nasosning yangi bosim xarakteristikasi qa va ha ning topilgan qiymatlari asosida quriladi (1-rasmdagi 6-egri chiziq). yangi fiklar grafigi ham xuddi shu kabi qa va …
