1 / 11

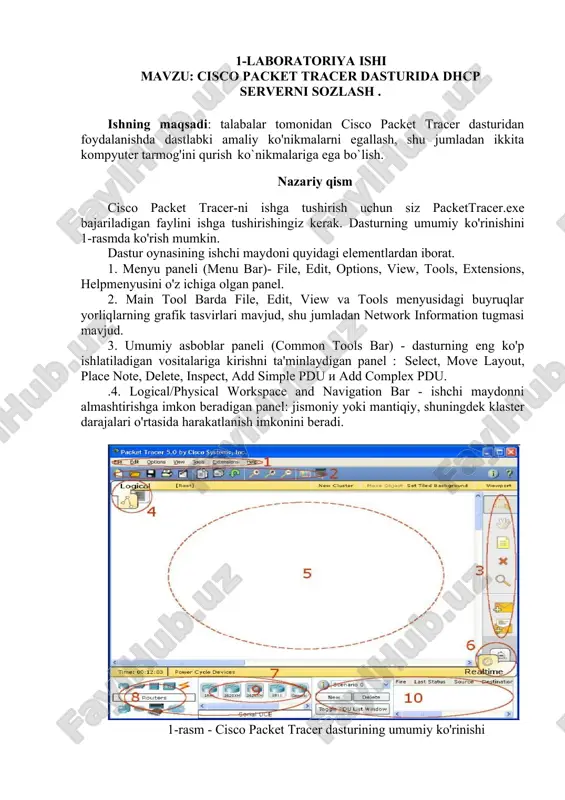

1-laboratoriya ishi mavzu: cisco packet tracer dasturida dhcp serverni sozlash . ishning maqsadi: talabalar tomonidan cisco packet tracer dasturidan foydalanishda dastlabki amaliy ko'nikmalarni egallash, shu jumladan ikkita kompyuter tarmog'ini qurish ko`nikmalariga ega bo`lish. nazariy qism cisco packet tracer-ni ishga tushirish uchun siz packettracer.exe bajariladigan faylini ishga tushirishingiz kerak. dasturning umumiy ko'rinishini 1-rasmda ko'rish mumkin. dastur oynasining ishchi maydoni quyidagi elementlardan iborat. 1. menyu paneli (menu bar)- file, edit, options, view, tools, extensions, helpmenyusini o'z ichiga olgan panel. 2. main tool barda file, edit, view va tools menyusidagi buyruqlar yorliqlarning grafik tasvirlari mavjud, shu jumladan network information tugmasi mavjud. 3. umumiy asboblar paneli (common tools bar) - dasturning eng ko'p ishlatiladigan vositalariga kirishni ta'minlaydigan panel : select, move layout, place note, delete, inspect, add simple pdu i add complex pdu. .4. logical/physical workspace and navigation bar - ishchi maydonni almashtirishga imkon beradigan panel: jismoniy yoki mantiqiy, shuningdek klaster darajalari o'rtasida harakatlanish …

2 / 11

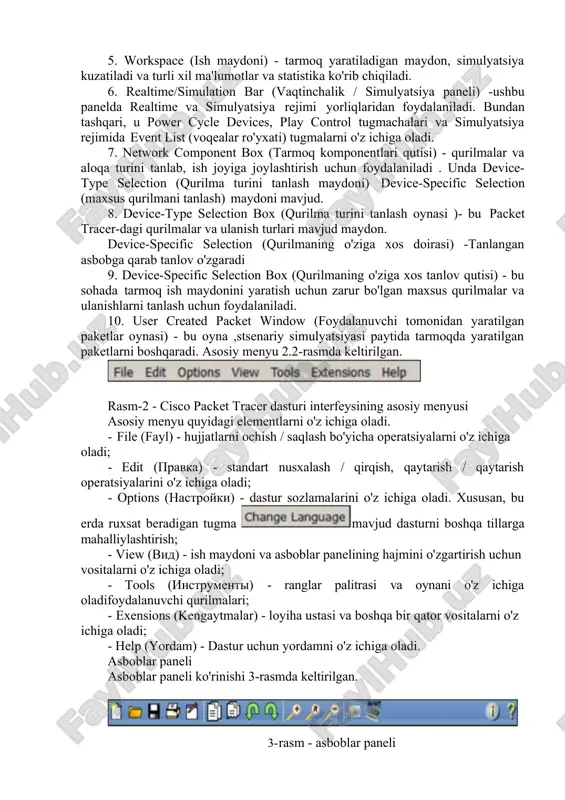

ilma turini tanlash oynasi )- bu packet tracer-dagi qurilmalar va ulanish turlari mavjud maydon. device-specific selection (qurilmaning o'ziga xos doirasi) -tanlangan asbobga qarab tanlov o'zgaradi 9. device-specific selection box (qurilmaning o'ziga xos tanlov qutisi) - bu sohada tarmoq ish maydonini yaratish uchun zarur bo'lgan maxsus qurilmalar va ulanishlarni tanlash uchun foydalaniladi. 10. user created packet window (foydalanuvchi tomonidan yaratilgan paketlar oynasi) - bu oyna ,stsenariy simulyatsiyasi paytida tarmoqda yaratilgan paketlarni boshqaradi. asosiy menyu 2.2-rasmda keltirilgan. rasm-2 - cisco packet tracer dasturi interfeysining asosiy menyusi asosiy menyu quyidagi elementlarni o'z ichiga oladi. · file (fayl) - hujjatlarni ochish / saqlash bo'yicha operatsiyalarni o'z ichiga oladi; · edit (pravka) - standart nusxalash / qirqish, qaytarish / qaytarish operatsiyalarini o'z ichiga oladi; · options (nastroyki) - dastur sozlamalarini o'z ichiga oladi. xususan, bu erda ruxsat beradigan tugma mavjud dasturni boshqa tillarga mahalliylashtirish; · view (vid) - ish maydoni va asboblar panelining hajmini o'zgartirish …

3 / 11

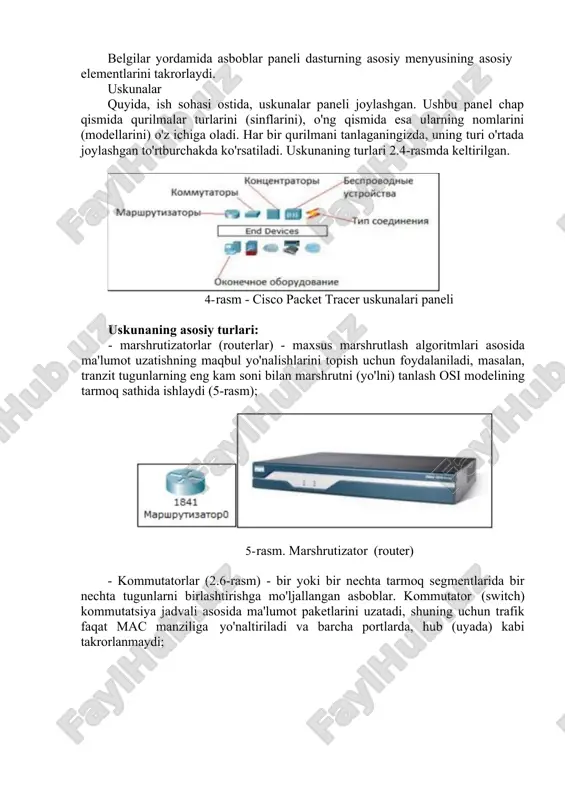

ing asosiy turlari: · marshrutizatorlar (routerlar) - maxsus marshrutlash algoritmlari asosida ma'lumot uzatishning maqbul yo'nalishlarini topish uchun foydalaniladi, masalan, tranzit tugunlarning eng kam soni bilan marshrutni (yo'lni) tanlash osi modelining tarmoq sathida ishlaydi (5-rasm); 5- rasm. marshrutizator (router) · kommutatorlar (2.6-rasm) - bir yoki bir nechta tarmoq segmentlarida bir nechta tugunlarni birlashtirishga mo'ljallangan asboblar. kommutator (switch) kommutatsiya jadvali asosida ma'lumot paketlarini uzatadi, shuning uchun trafik faqat mac manziliga yo'naltiriladi va barcha portlarda, hub (uyada) kabi takrorlanmaydi; 6- rasm – kommutatorlar · kontsentratorlar (hub) (7-rasm. kontsentrator boshqa portlardagi bitta portda qabul qilingan paketni takrorlaydi. 8-rasm - simsiz qurilmalar · qurilmalar orasida (9-rasm) shaxsiy kompyuter, noutbuk, server, printer, telefonlar va boshqalar mavjud; 9-rasm - qurilmalar · cisco packet tracer dasturida internet (2.10-rasm) bulutlar va dsl modemlar ko'rinishida taqdim etilgan. 10 -rasm –internet ko'pfoydalanuvchilar bilan ishlash uchun foydalanuvchilar qurilmalari va bulut 11-rasmda keltirilgan. rasm 11 - ko'p foydalanuvchilar ishlashi uchun foydalanuvchi qurilmalari va …

4 / 11

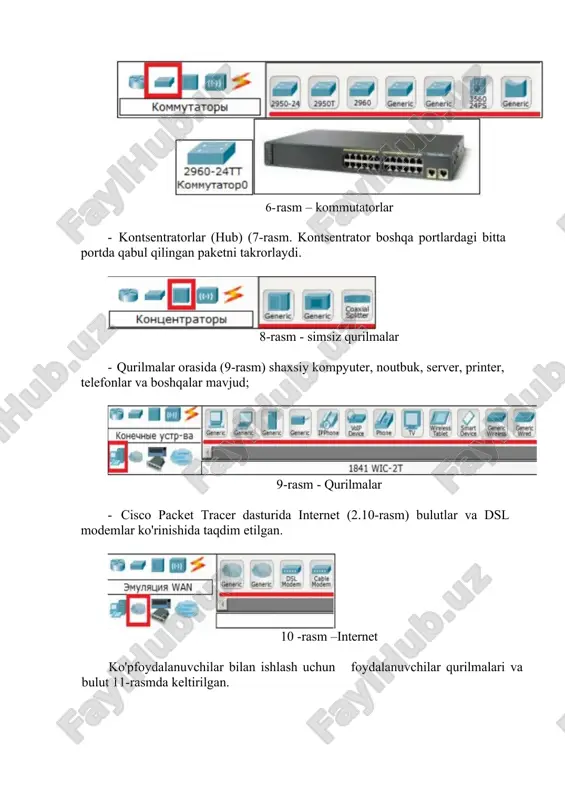

il tartibda kesilgan. ushbu turdagi kabel turli xil osi qatlamlarida ishlaydigan qurilmalarni ulash uchun standart ethernet uzatish vositasidir. u quyidagi port turlariga ulangan bo'lishi kerak: 10 mbit / s mis ( mis krossoveri ushbu turdagi kabel bir xil osi qatlamlarida ishlaydigan qurilmalarni ulash uchun ethernet uzatish vositasidir. simsiz tarmoq optik portlar (100 mbit / s yoki 1000 mbit / s) o'rtasida ulanish uchun optik tolali muhit ishlatiladi telefon kabeli telefon liniyasi ulanishi faqat modem portlari bo'lgan qurilmalar o'rtasida amalga oshiriladi. standart modem ulanishi ko'rinishi - tarmoq bulutiga ulanadigan qurilma (kompyuter) koaksiyal kabel koaksiyal kabel yordamida qurilmalarni ulash. koaksial vosita koaksial portlar o'rtasida ulanish uchun ishlatiladi, masalan, paket tracer bulutiga ulangan kabelli modem. seriyali dce seriyali dte ketma-ket portlar orqali ulanishlar ko'pincha wan aloqalari uchun ishlatiladi. bunday ulanishlarni sozlash uchun siz dce qurilmasining tomonida sinxronizatsiya o'rnatishingiz kerak.dte sinxronizatsiyasini tanlash ixtiyoriydir.dce tomoni port yonidagi kichik "soat" belgisi bilan aniqlanishi mumkin. seriya dce …

5 / 11

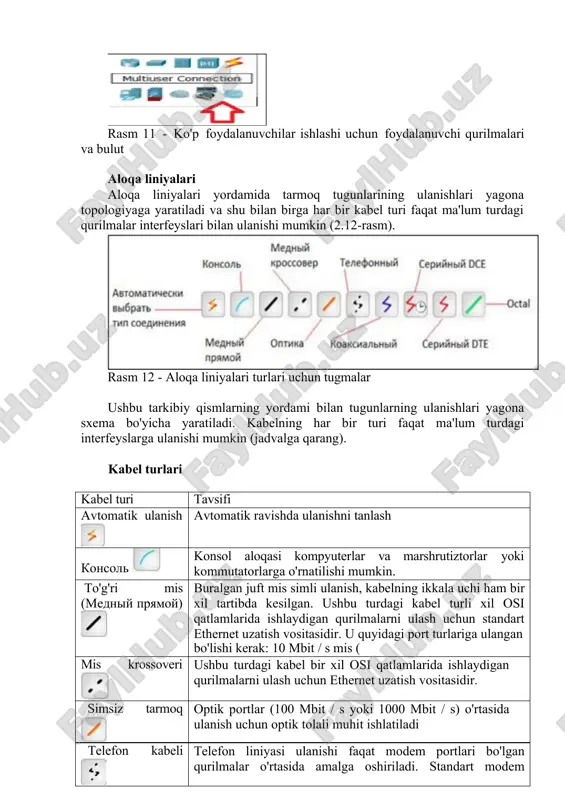

ect (i tugmachasi) qurilmaning turiga qarab jadvallarning tarkibini ko'rishga imkon beradi (arp, nat, marshrutlash jadvallari); · drawapolygon (ko'pburchak chizish) sizga to'rtburchaklar, ellips, chiziqlar chizish va ularning ustiga rangli rang berish imkonini beradi; · resize shape (alt + r tugmalar birikmasi) chizilgan ob'ektlarning o'lchamlarini o'zgartirish uchun mo'ljallangan (to'rtburchaklar va doiralar). animatsiya va simulyatsiya elementlari ushbu interfeys elementlari 14-rasmda keltirilgan. 14- rasm. animatsiya va simulyatsiya elementlari add simple pdu(p tugmachasi) va add complex pdu (c tugmachasi) vositalari paketni yuborishni taqlid (emulyatsiya) qilish, so'ngra uning yo'nalishi va ma'lumotlarini paket ichida tekshirish uchun mo'ljallangan. qurilmaning ko'rinishi dasturda qurilmani o'zining jismoniy konfiguratsiyasi shaklida jismoniy jihatdan namoyish qilishi mumkin (15-rasm). 15- rasm. kompyuterning fizik konfiguratsiyasi uskunaning konfiguratsiyasini o'zgartirish uchun quvvat tugmachasini bosib va kerakli modulni sichqoncha bilan bo'sh uyaga tortib, quvvatni o'chiring, keyin quvvatni yoqing. misol tariqasida men kompyuterning fizik konfiguratsiyasiga mikrofon (pt-microphone) qo'shdim, natijada kompyuter dasturdagi belgisini o'zgartirdi (2.16-rasm). 16- rasm. . mikrofon unga ulangandan …
