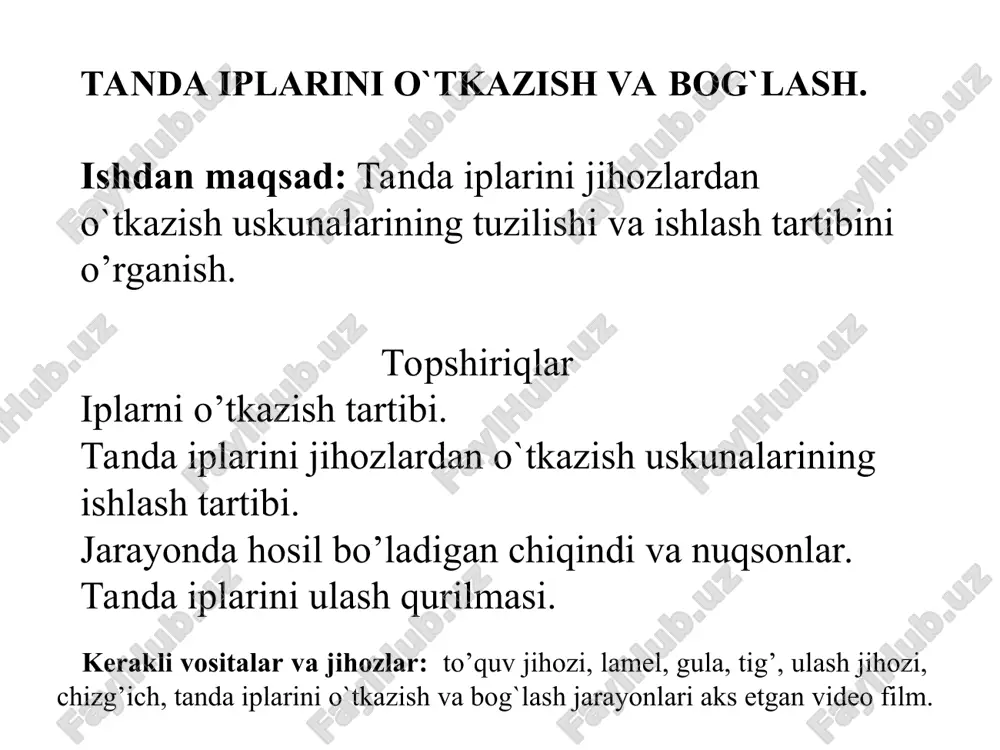

5-laboratoriya mashg`uloti. tanda iplarini o`tkazish va bog`lash. ishdan maqsad: tanda iplarini jihozlardan o`tkazish uskunalarining tuzishi va ishlash tartibini o’rganish. topshiriqlar iplarni o’tkazish tartibi. tanda iplarini jihozlardan o`tkazish uskunalarining ishlash tartibi. jarayonda hosil bo’ladigan chiqindi va nuqsonlar. tanda iplarini ulash qurilmasi. tanda iplarini o`tkazish va bog`lash. ishdan maqsad: tanda iplarini jihozlardan o`tkazish uskunalarining tuzilishi va ishlash tartibini o’rganish. topshiriqlar iplarni o’tkazish tartibi. tanda iplarini jihozlardan o`tkazish uskunalarining ishlash tartibi. jarayonda hosil bo’ladigan chiqindi va nuqsonlar. tanda iplarini ulash qurilmasi. kerakli vositalar va jihozlar: to’quv jihozi, lamel, gula, tig’, ulash jihozi, chizg’ich, tanda iplarini o`tkazish va bog`lash jarayonlari aks etgan video film. asosiy ma’lumotlar. tayyor bo’lgan to’quv g’altagi olingandan so’ng, to birinchi arqoq ipi tashlanguncha bo’lgan ishlarni barchasi ip o’tkazish bo’limida bajariladi. bu ishlarga shoda terish, iplarni to’quv dastgohi anjomlaridan (lamel-4, gula -5, tig‘-6) o’tkazish jarayonlari kiradi shuning uchun ip o’tkazish jarayonining maqsadi - tanda iplarini navbati bilan to’quv dastgohi anjomlari (lamel, …

2 / 18

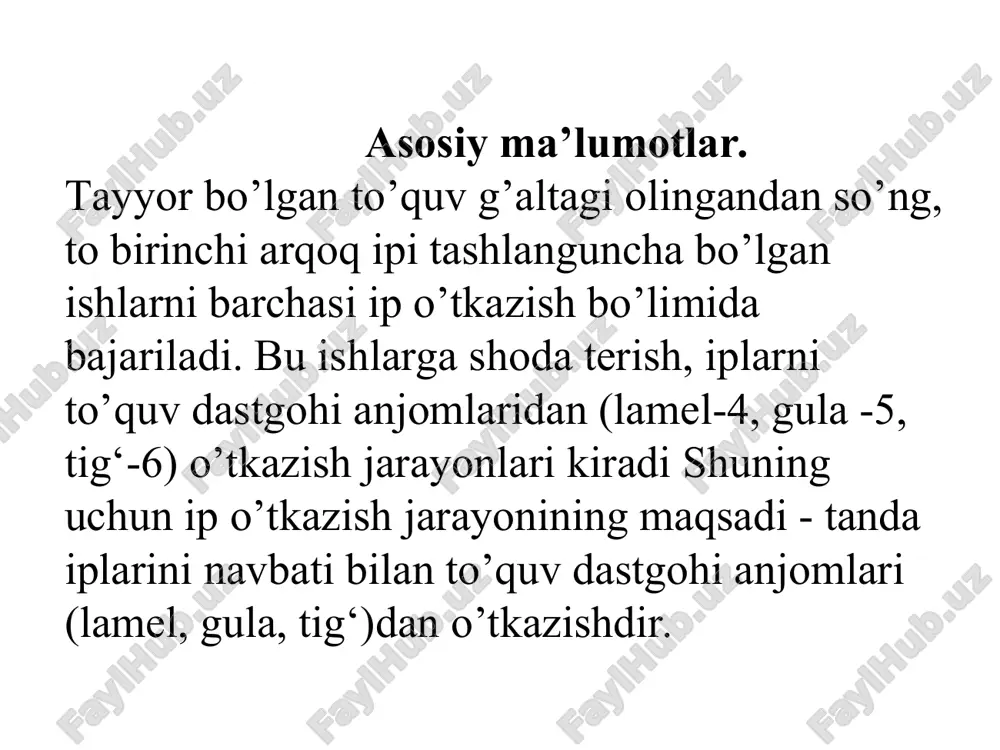

ni tanda iplarining o’rilish rapportiga va zichligiga bog’liq. shodalarning tuzilishi to’quv dastgohiga va unda ishlatiladigan gulalarga bog’liq dir. ip gulali shodalar. har bir alohida shoda bir biri bilan ikki qator shnurga bog’langan guruh ip gulalaridan tashkil topgan. harbir gruhda 20 tadan gula bo’ladi. metal gulali shodalar. metal gulali shodalar to’quv dastgohining turiga qarab har xil bo’lishi mumkin. to’quv dastgohlarida yog’och plankali, metal va dur alyumindan tayyorlangan shodalar ishlatilishi mumkin. yog’och romli shodalar. ikki yog’och taxtachalar bir biri bilan metal yonchalar yordamida ma`lum oraliqda mahkamlanadi. metal yonchalar ikkitadan bo’lib, ichki yonchalariga ikkita metal chiviq-gula tutgichlar o’rnatiladi. bu chiviqlar metal gulalarni kiygizish uchun ishlatiladi. yog’och romlar, metal yonchalar va gula tutgich-chiviqlari to’g’ri, tekis va silliq bo’lishi kerak. yonchalarda teshik bo’lib, bu teshiklarga chiviq o’rnatiladi, chiviqlarning uchlari halqa bilan mahkamlanadi. shodalar turi a) ip gulali shoda: l-shoda uzunligi, n-shoda balandligi, 1-yog’och taxta, 2-gula ko’zi, 3-hisoblash ipi, 4,5-o’rish shnurlari; b) va v)- metall gulali …

3 / 18

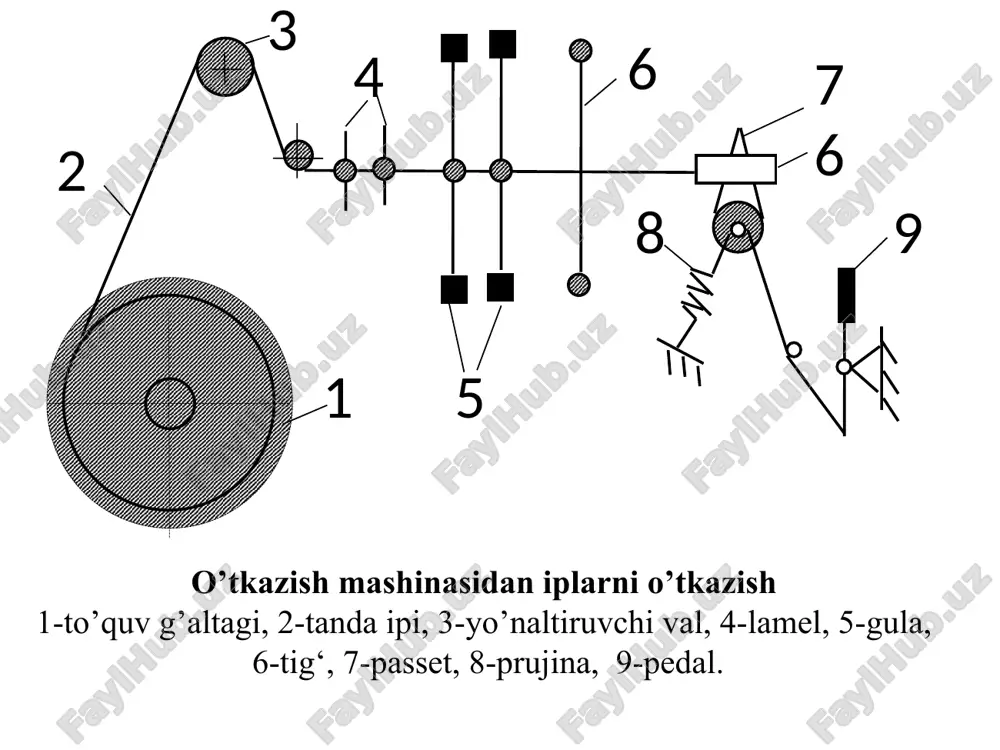

’rnatib, reykalarning soni lamellar zichligiga bog‘liqdir. lamelni egiluvchan po’latdan yupqa plastina ko’rinishida tayyorlanadi. u asosiy qism 1, ip uchun teshikcha 2 va reykaga kiritish uchun uzun qirqimli tirqish 3 dan iborat. turli lamellar ko’rinishi. lamelning o’lchamlari uzunligi, mm eni, mm qalinligi , mm og’irligi , gr oddiy to’qimalar uchun maxsus to’qimalar uchun 125 120 7 0,2–0,65 0,8-8,1 145 127 8 165 130 11 180 156 12 177 16 to’qima uchun lamel tanlashda to’qilayotgan iplarni chiziqiy zichligi hisobga olinishi lozim. ip nomeri lamelning o’lchamlari, mm 100 tasini og’irligi , gr eni, mm uzunligi, mm qalinligi , mm 16-30 12 124 0,4 390 31-50 12 124 0,3 257 51-80 11 124 0,25 215 81-100 11 124 0,2 172 101-140 9 124 0,2 133 lamellarning joylanish zichligi, uning yo’g’onligiga bog’liq. masalan agar lamelning yo’g’onligi 0,2 mm bo’lsa 1 sm da 15-20 lamel, lamelning yo’g’onligi 0,3 mm bo’lsa 1 sm da 1-14 lamel , …

4 / 18

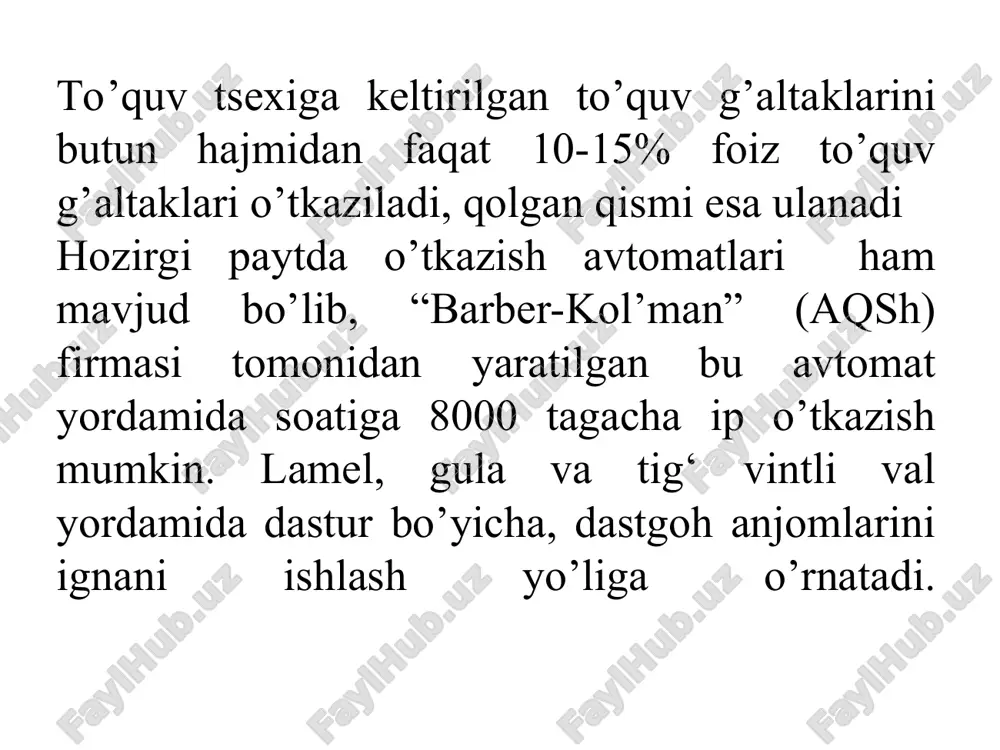

p tig‘ning vazifasi arqoq ipining to’qima chetiga urish, to’qimani tig‘ bo’yicha enini, tanda bo’yicha esa zichligini belgilaydi. tig‘ nomeri ntig‘ deb, 1 detsimetrga tog‘ri keladigan tig‘ tishlari soniga aytiladi ulash mashinasining unumdorligi. tugun bog‘lovchi mexanizm bitta tugun bog‘lashi asosiy valni ikki marta aylanishiga vaqtiga tog‘ri keladi. 1. ulash mashinasining bir soatdagi nazariy ish unumdorligi: kg/soat yoki ip/soat -tanda iplari soni; - bir minutda ulash tezligi ulash mashinasining bir soatdagi haqiqiy ish unumdorligi: qiymati statsionar (qo’zg’almas) mashinalar uchun 0,5-0,75 gacha, ko’chma mashinalar uchun 0,4-0,6ga teng. o’tkazish jarayonida uchraydigan nuqsonlar o’tkazish jarayonida tig’ tishlarining bo’sh qolishi, qo’shaloq iplar, o’rilishni buzilishi, iplarni qoldirib ketish, ikkita ipni qo’shib olish va boshqa shu kabi nuqsonlar bo’ladi. shodalardan o’tkazishda gulani tuzilishini va o’tkazishini aniqlang. tigning nomerini toping. ntig‘ =rt(1-aa/100)/zo’, ip/dm; rt - to’qimani tanda bo’yicha zichligi, (ip/dm); at - tanda bo’yicha qisqarishi, %; zo’ - bir tig‘ tishidan o’tkaziladigan iplar soni. tanda g’altagidagi iplar sonidan kelib …

5 / 18

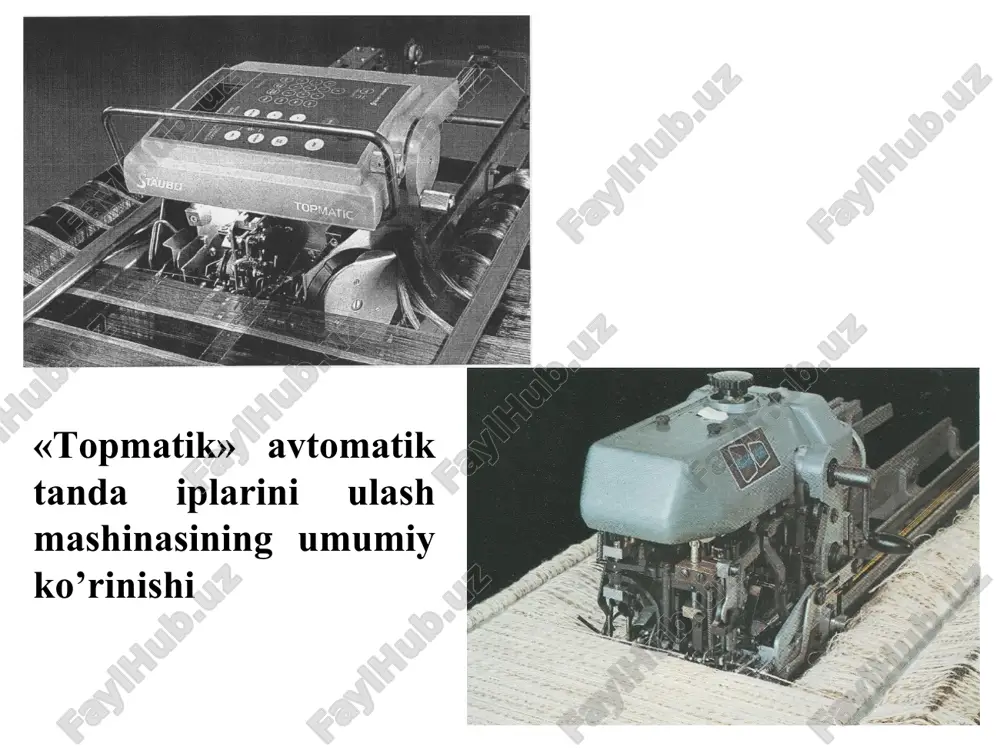

uvchilik texnologiyasi va to'quv stanoklari» olimboev e.sh 1987y.toshkent. «o'qituvchi» nashriyoti. xak g tuk t naz ul g n v p . . 60 × × = t naz ul n v p 60 . × = t n v fvk p p naz ul xa k ul × = . fvk
