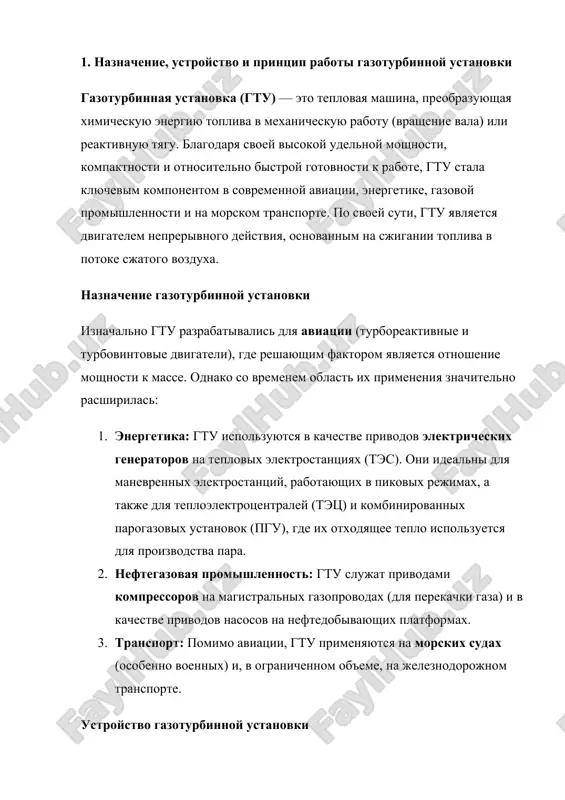

gazoturbinnaya ustanovka plan 1. naznachenie, ustroystvo i printsip raboti gazoturbinnoy ustanovki 2. osnovnie parametri i klassifikatsiya gazoturbinnix ustanovok 3. puti povisheniya effektivnosti i prakticheskoe primenenie gtu 1. naznachenie, ustroystvo i printsip raboti gazoturbinnoy ustanovki gazoturbinnaya ustanovka (gtu) — eto teplovaya mashina, preobrazuyushaya ximicheskuyu energiyu topliva v mexanicheskuyu rabotu (vrashenie vala) ili reaktivnuyu tyagu. blagodarya svoey visokoy udelnoy moshnosti, kompaktnosti i otnositelno bistroy gotovnosti k rabote, gtu stala klyuchevim komponentom v sovremennoy aviatsii, energetike, gazovoy promishlennosti i na morskom transporte. po svoey suti, gtu yavlyaetsya dvigatelem neprerivnogo deystviya, osnovannim na sjiganii topliva v potoke sjatogo vozduxa. naznachenie gazoturbinnoy ustanovki iznachalno gtu razrabativalis dlya aviatsii (turboreaktivnie i turbovintovie dvigateli), gde reshayushim faktorom yavlyaetsya otnoshenie moshnosti k masse. odnako so vremenem oblast ix primeneniya znachitelno rasshirilas: 1. energetika: gtu ispolzuyutsya v kachestve privodov elektricheskix generatorov na teplovix elektrostantsiyax (tes). oni idealni dlya manevrennix elektrostantsiy, rabotayushix v pikovix rejimax, a takje dlya teploelektrotsentraley (tets) …

2 / 11

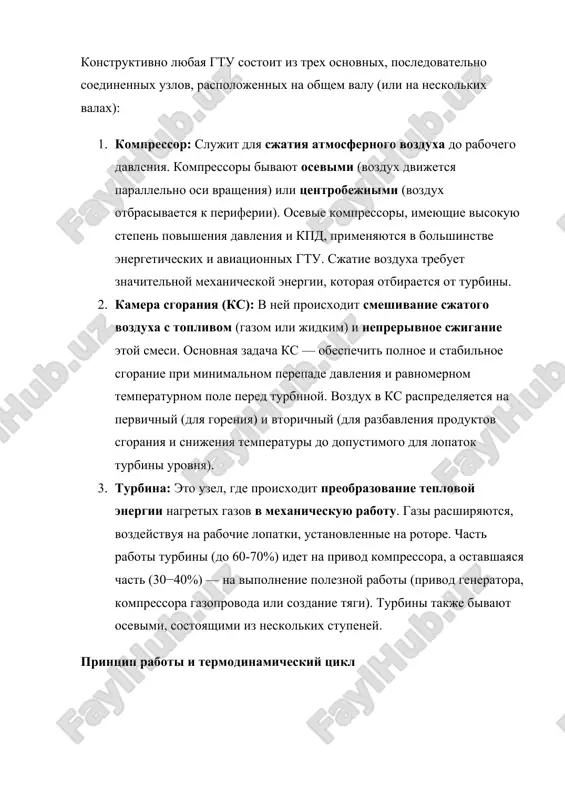

ssori bivayut osevimi (vozdux dvijetsya parallelno osi vrasheniya) ili tsentrobejnimi (vozdux otbrasivaetsya k periferii). osevie kompressori, imeyushie visokuyu stepen povisheniya davleniya i kpd, primenyayutsya v bolshinstve energeticheskix i aviatsionnix gtu. sjatie vozduxa trebuet znachitelnoy mexanicheskoy energii, kotoraya otbiraetsya ot turbini. 2. kamera sgoraniya (ks): v ney proisxodit smeshivanie sjatogo vozduxa s toplivom (gazom ili jidkim) i neprerivnoe sjiganie etoy smesi. osnovnaya zadacha ks — obespechit polnoe i stabilnoe sgoranie pri minimalnom perepade davleniya i ravnomernom temperaturnom pole pered turbinoy. vozdux v ks raspredelyaetsya na pervichniy (dlya goreniya) i vtorichniy (dlya razbavleniya produktov sgoraniya i snijeniya temperaturi do dopustimogo dlya lopatok turbini urovnya). 3. turbina: eto uzel, gde proisxodit preobrazovanie teplovoy energii nagretix gazov v mexanicheskuyu rabotu. gazi rasshiryayutsya, vozdeystvuya na rabochie lopatki, ustanovlennie na rotore. chast raboti turbini (do 60-70%) idet na privod kompressora, a ostavshayasya chast (30−40%) — na vipolnenie poleznoy raboti (privod generatora, kompressora gazoprovoda ili sozdanie tyagi). …

3 / 11

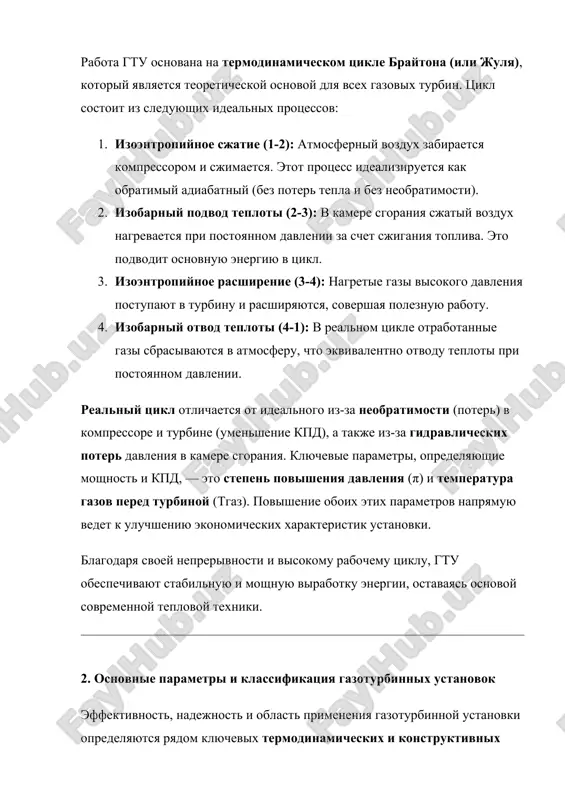

barniy otvod teploti (4-1): v realnom tsikle otrabotannie gazi sbrasivayutsya v atmosferu, chto ekvivalentno otvodu teploti pri postoyannom davlenii. realniy tsikl otlichaetsya ot idealnogo iz-za neobratimosti (poter) v kompressore i turbine (umenshenie kpd), a takje iz-za gidravlicheskix poter davleniya v kamere sgoraniya. klyuchevie parametri, opredelyayushie moshnost i kpd, — eto stepen povisheniya davleniya (π) i temperatura gazov pered turbinoy (tgaz). povishenie oboix etix parametrov napryamuyu vedet k uluchsheniyu ekonomicheskix xarakteristik ustanovki. blagodarya svoey neprerivnosti i visokomu rabochemu tsiklu, gtu obespechivayut stabilnuyu i moshnuyu virabotku energii, ostavayas osnovoy sovremennoy teplovoy texniki. 2. osnovnie parametri i klassifikatsiya gazoturbinnix ustanovok effektivnost, nadejnost i oblast primeneniya gazoturbinnoy ustanovki opredelyayutsya ryadom klyuchevix termodinamicheskix i konstruktivnix parametrov. analiz etix parametrov pozvolyaet sravnivat razlichnie tipi gtu i vibirat naibolee podxodyashie dlya konkretnix zadach, bud to aviatsiya ili statsionarnaya energetika. osnovnie termodinamicheskie parametri 1. stepen povisheniya davleniya (π): π=pvxpvix · opredelenie: otnoshenie davleniya vozduxa na vixode iz kompressora …

4 / 11

st i udelnaya moshnost. odnako tgaz ogranichivaetsya termostoykostyu materialov lopatok turbini. sovremennie gtu ispolzuyut spetsialnie jaroprochnie splavi i effektivnie sistemi oxlajdeniya lopatok (vozdushnoe oxlajdenie, plenochnoe oxlajdenie), chto pozvolyaet dostigat temperatur, previshayushix 1400−1600°c. 3. termicheskiy koeffitsient poleznogo deystviya (ηt): ηt=qpodvedlpoleznaya · opredelenie: otnoshenie poleznoy mexanicheskoy raboti, sovershaemoy ustanovkoy (lpoleznaya), k teplote, podvedennoy s toplivom (qpodved). · znachenie: xarakterizuet ekonomichnost ustanovki. sovremennie prostie gtu imeyut ηt v diapazone 30−42%. dlya povisheniya etogo pokazatelya ispolzuyutsya slojnie sxemi (regeneratsiya, kombinirovannie tsikli). 4. udelnaya moshnost (nud): · opredelenie: moshnost, otnesennaya k edinitse rasxoda rabochego tela (kg/s). · znachenie: opredelyaet kompaktnost ustanovki. visokaya udelnaya moshnost — kritichniy parametr dlya aviatsionnix dvigateley. klassifikatsiya gazoturbinnix ustanovok gtu klassifitsiruyutsya po neskolkim osnovnim priznakam, chto otrajaet ix konstruktivnie osobennosti i sferu primeneniya. 1. po naznacheniyu: · privodnie (statsionarnie) gtu: ispolzuyutsya dlya privoda elektricheskix generatorov (energetika) ili kompressorov (gazotransportnaya otrasl). xarakterizuyutsya bolshim resursom i visokim kpd. · transportnie (sudovie) gtu: otlichayutsya …

5 / 11

aetsya mejdu stupenyami sjatiya kompressora dlya snijeniya potreblyaemoy kompressorom raboti. · ustanovki s promejutochnim podogrevom: dopolnitelnoe sjiganie topliva mejdu stupenyami turbini dlya uvelicheniya raboti turbini. 3. po kolichestvu valov: · odnorotornie (odnokorpusnie) gtu: vse osnovnie uzli (kompressor, turbina, generator) raspolojeni na odnom valu, vrashayushemsya s odinakovoy skorostyu. konstruktivno proshe. · dvuxrotornie (mnogokorpusnie) gtu: sostoyat iz dvux ili bolee valov, vrashayushixsya s raznimi, optimalnimi dlya kajdogo uzla, skorostyami. obichno imeyut turbinu visokogo davleniya (privodit kompressor) i silovuyu turbinu (privodit generator). pozvolyayut dostich bolee visokogo kpd i luchshey manevrennosti. klassifikatsiya i analiz klyuchevix parametrov pozvolyayut optimizirovat konstruktsiyu gtu dlya konkretnix usloviy ekspluatatsii, balansiruya mejdu kpd, udelnoy moshnostyu, resursom i stoimostyu. 3. puti povisheniya effektivnosti i prakticheskoe primenenie gtu neprerivnoe stremlenie k povisheniyu ekonomicheskoy effektivnosti i snijeniyu vozdeystviya na okrujayushuyu sredu privelo k razrabotke slojnix sxem i novix texnologiy v oblasti gazoturbinnix ustanovok. povishenie kpd gtu dostigaetsya kak za schet sovershenstvovaniya osnovnogo tsikla, …
