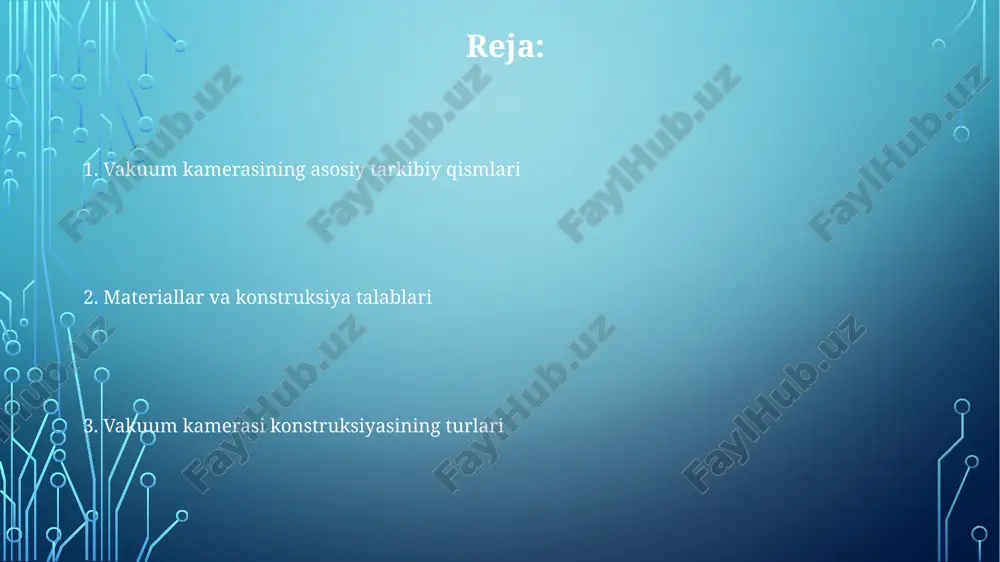

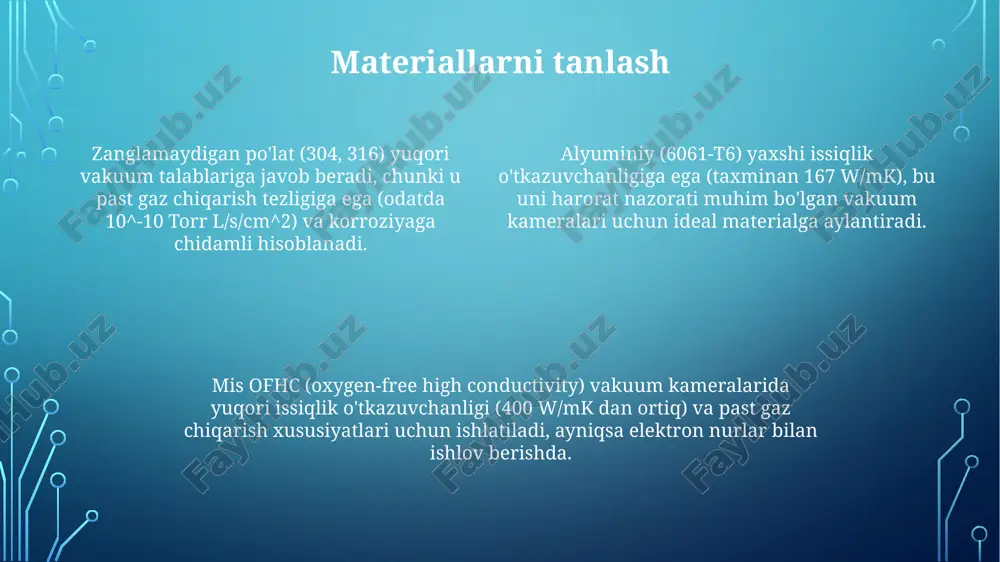

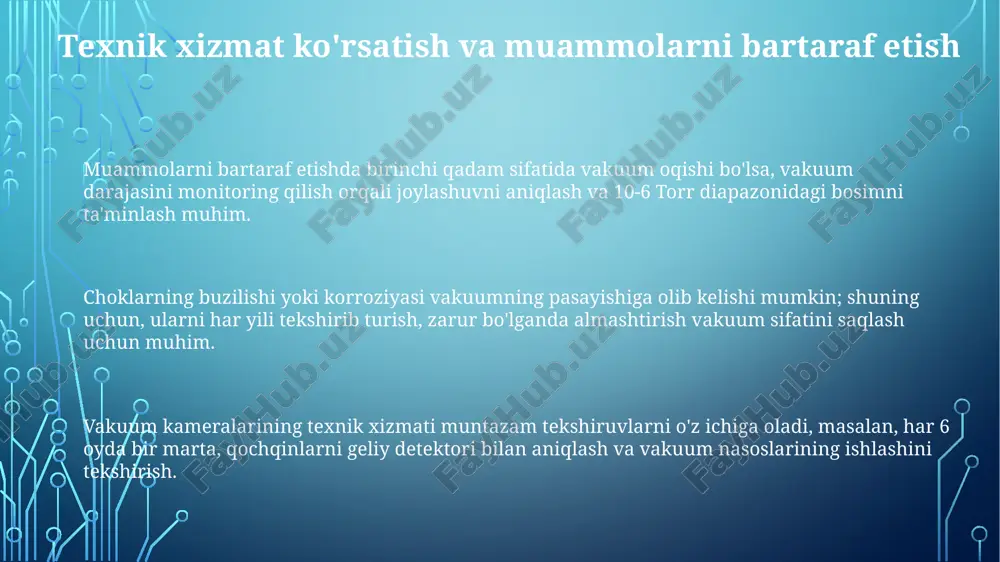

powerpoint presentation vakuvalanig tuzulishi malikov oxun 1. vakuum kamerasining asosiy tarkibiy qismlari 2. materiallar va konstruksiya talablari 3. vakuum kamerasi konstruksiyasining turlari reja: muammolarni bartaraf etishda birinchi qadam sifatida vakuum oqishi bo'lsa, vakuum darajasini monitoring qilish orqali joylashuvni aniqlash va 10-6 torr diapazonidagi bosimni ta'minlash muhim. choklarning buzilishi yoki korroziyasi vakuumning pasayishiga olib kelishi mumkin; shuning uchun, ularni har yili tekshirib turish, zarur bo'lganda almashtirish vakuum sifatini saqlash uchun muhim. vakuum kameralarining texnik xizmati muntazam tekshiruvlarni o'z ichiga oladi, masalan, har 6 oyda bir marta, qochqinlarni geliy detektori bilan aniqlash va vakuum nasoslarining ishlashini tekshirish. texnik xizmat ko'rsatish va muammolarni bartaraf etish materiallarni tanlash zanglamaydigan po'lat (304, 316) yuqori vakuum talablariga javob beradi, chunki u past gaz chiqarish tezligiga ega (odatda 10^-10 torr l/s/cm^2) va korroziyaga chidamli hisoblanadi. alyuminiy (6061-t6) yaxshi issiqlik o'tkazuvchanligiga ega (taxminan 167 w/mk), bu uni harorat nazorati muhim bo'lgan vakuum kameralari uchun ideal materialga aylantiradi. mis …

2 / 15

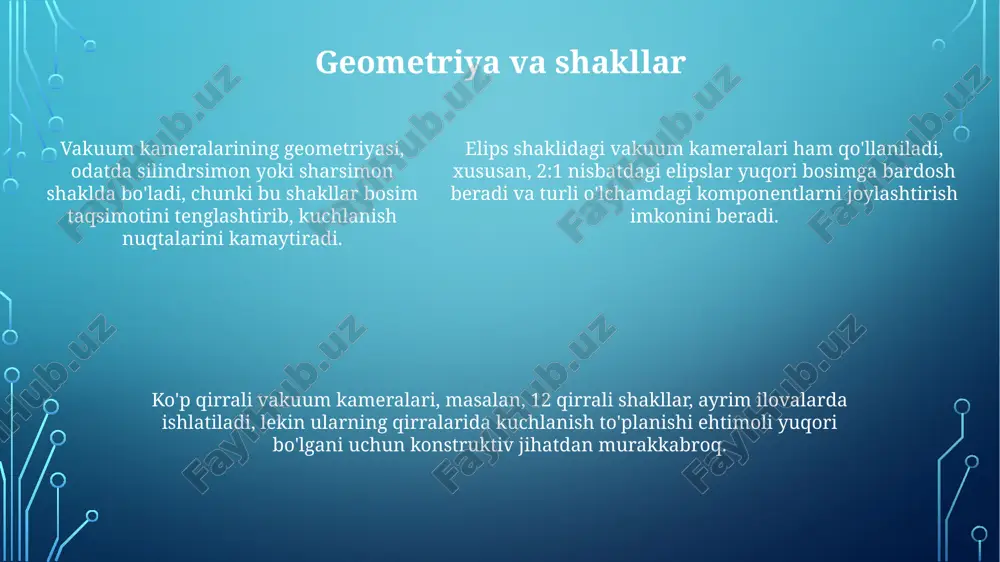

lashtirish imkonini beradi. sovutish va haroratni nazorat qilish haroratni nazorat qilish uchun peltie elementlari ishlatilishi mumkin; ular 0.1°c aniqlikda nazorat qilinishi mumkin bo'lgan issiqlik nasoslari bo'lib, komponentlar ichidagi harorat gradientlarini boshqaradi. radiatsion isitgichlar vakuum kameralarida 400°c dan yuqori haroratlarga yetishish uchun ishlatiladi, bu esa materiallarni gazsizlantirish yoki yuza reaktsiyalarini tezlashtirish imkonini beradi, bunda harorat aniqligi muhimdir. sovutish ko'pincha suyuq azot (ln2) yoki geliy (lhe) kabi kriogen suyuqliklardan foydalanadi, ular vakuum kamerasining devorlarini -196°c gacha sovutib, qoldiq gaz bosimini kamaytiradi. vakuum kamerasi tuzilishi kamera muhrlari vakuum zichligini ta'minlash uchun juda muhimdir; viton o-ringlari -15°c dan 200°c gacha bo'lgan harorat oralig'ida umumiy tanlovdir, lekin metall muhrlar yanada yuqori haroratga bardosh beradi. vakuum kameralari ko'pincha 304 yoki 316 zanglamaydigan po'latdan yasaladi, chunki bu materiallar past gaz chiqarish tezligiga ega va payvandlash oson, bu esa yuqori vakuumga erishish imkonini beradi. vakuum kamerasining geometriyasi nasos tezligiga ta'sir qiladi; tor joylar molekulalarning harakatini cheklashi mumkin, shuning …

3 / 15

o'zgarishlarni nazorat qilish, mexanik qo'llab-quvvatlash tizimlari va har 6 oyda bir marta vizual tekshiruvdan o'tkazishni o'z ichiga olishi kerak. xavfsizlik protokollari 10^-6 torr dan past vakuumlarda ishlayotganda, kutilmagan atmosfera bosimi oshishining oldini olish uchun avtomatik shamollatish klapanlari va bosim o'lchash tizimlarini majburiy tekshirishni talab qiladi. vakuum kameralari bilan bog'liq baxtsiz hodisalarning oldini olish uchun barcha xodimlar vakuum tizimlari xavfsizligi bo'yicha to'liq o'qitilgan bo'lishi kerak, shu jumladan, favqulodda vaziyatlarda favqulodda o'chirish tartiblari va shaxsiy himoya vositalaridan (ppe) foydalanish. vakuum portlari va o'tkazgichlar o'tkazgichlar vakuum tizimidagi bosim pasayishini minimallashtirish uchun keng diametrli va qisqa uzunlikdagi bo'lishi kerak, bu esa pompalanuvchanlik tezligini oshiradi. g'ovakli materiallardan tayyorlangan vakuum o'tkazgichlar gaz molekulalarining o'tishini cheklashi mumkin, bu esa 10^-6 torr dan yuqori bosimda ishlash uchun tavsiya etilmaydi. vakuum portlarining o'lchamlari, odatda, iso-kf, iso-f yoki cf flaneslari bilan belgilanadi, bu esa 10^-8 torr dan past bosimni ta'minlash uchun muhimdir. muhrlash texnologiyalari murlash texnologiyalari vakuum kameralarining ichki qismini …

4 / 15

yaratadi. diagnostika va monitoring vakuum texnologiyasida bosim, harorat va gaz tarkibi kabi asosiy parametrlarni aniqlash uchun sezgirlik darajasi yuqori sensorlardan foydalanadi. diagnostika vakuum nasoslarining unumdorligini baholash va gaz oqishini aniqlash uchun qoldiq gaz analizatorlari (rga) va geliy detektorlari kabi murakkab uskunalar yordamida amalga oshiriladi. ishlab chiqarish va yig'ish chamber tarkibiy qismlarini yig'ishdan oldin, har bir detalni 10^-6 torr vakuum ostida 24 soat davomida tozalash va gazsizlantirish vakuum sifatini sezilarli darajada yaxshilaydi. yig'ish jarayonida o-ringlar kabi muhrlash elementlarining tozaligi va vakuumga mosligi ta'minlanishi kerak, shuningdek, har bir elementning joylashuvi 0.1 mm aniqlikda bo'lishi kerak. ishlab chiqarishda 304l zanglamaydigan po'lat kabi past gaz chiqaradigan materiallardan foydalanish, yuqori vakuum darajasiga erishish uchun muhim ahamiyatga ega, shuningdek, payvandlash usullari muhim. payvandlash va ulanish usullari epoksi yopishtiruvchi moddalar vakuumga mos bo'lgan yopishtiruvchi ulanishlar uchun ishlatilishi mumkin, ayniqsa turli xil materiallar (masalan, metall va keramika) o'rtasida germetik muhr hosil qilish kerak bo'lganda, ammo gaz chiqishi xavfini …

5 / 15
