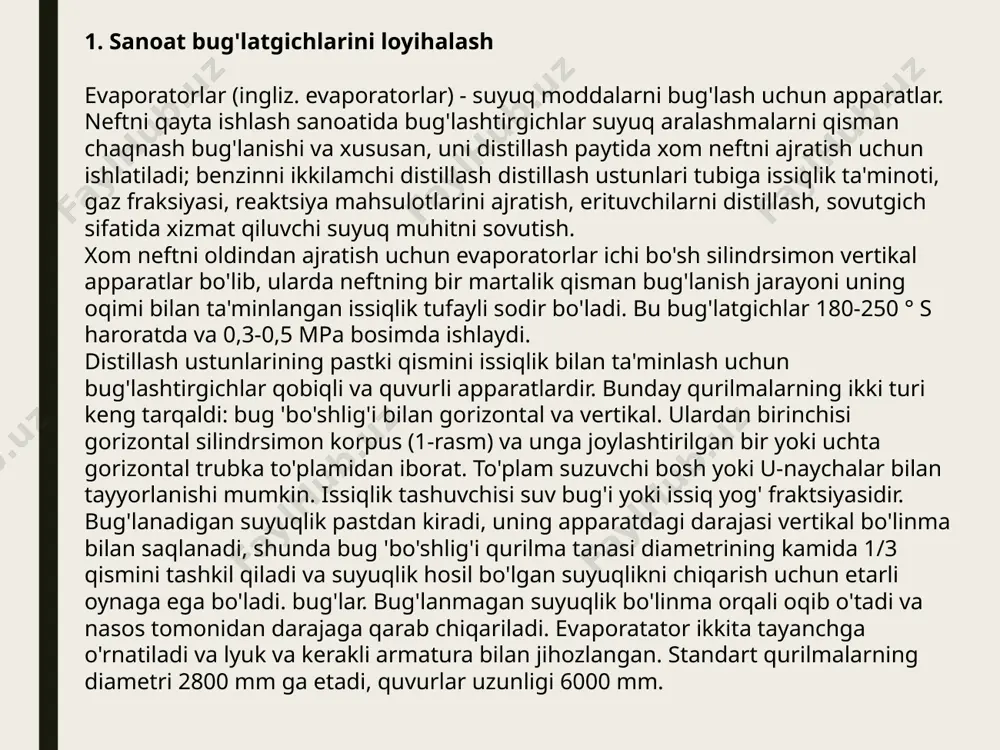

slide 1 oliy ta’lim fan va innovatsiyalar vazirligi toshkent viloyati hududiy boshqarmasi bekobod shahar kasb-hunar maktabi yo’nalish: kimyoviy ishlab chiqarish mashina va jihozlari chilangari guruh: kich 27b-21 mavzu: bug’latish qurulmalari ma’ruzachi: ashurmatova nilufar bekobod 2023 1. sanoat bug'latgichlarini loyihalash evaporatorlar (ingliz. evaporatorlar) - suyuq moddalarni bug'lash uchun apparatlar. neftni qayta ishlash sanoatida bug'lashtirgichlar suyuq aralashmalarni qisman chaqnash bug'lanishi va xususan, uni distillash paytida xom neftni ajratish uchun ishlatiladi; benzinni ikkilamchi distillash distillash ustunlari tubiga issiqlik ta'minoti, gaz fraksiyasi, reaktsiya mahsulotlarini ajratish, erituvchilarni distillash, sovutgich sifatida xizmat qiluvchi suyuq muhitni sovutish. xom neftni oldindan ajratish uchun evaporatorlar ichi bo'sh silindrsimon vertikal apparatlar bo'lib, ularda neftning bir martalik qisman bug'lanish jarayoni uning oqimi bilan ta'minlangan issiqlik tufayli sodir bo'ladi. bu bug'latgichlar 180-250 ° s haroratda va 0,3-0,5 mpa bosimda ishlaydi. distillash ustunlarining pastki qismini issiqlik bilan ta'minlash uchun bug'lashtirgichlar qobiqli va quvurli apparatlardir. bunday qurilmalarning ikki turi keng tarqaldi: bug 'bo'shlig'i bilan …

2 / 10

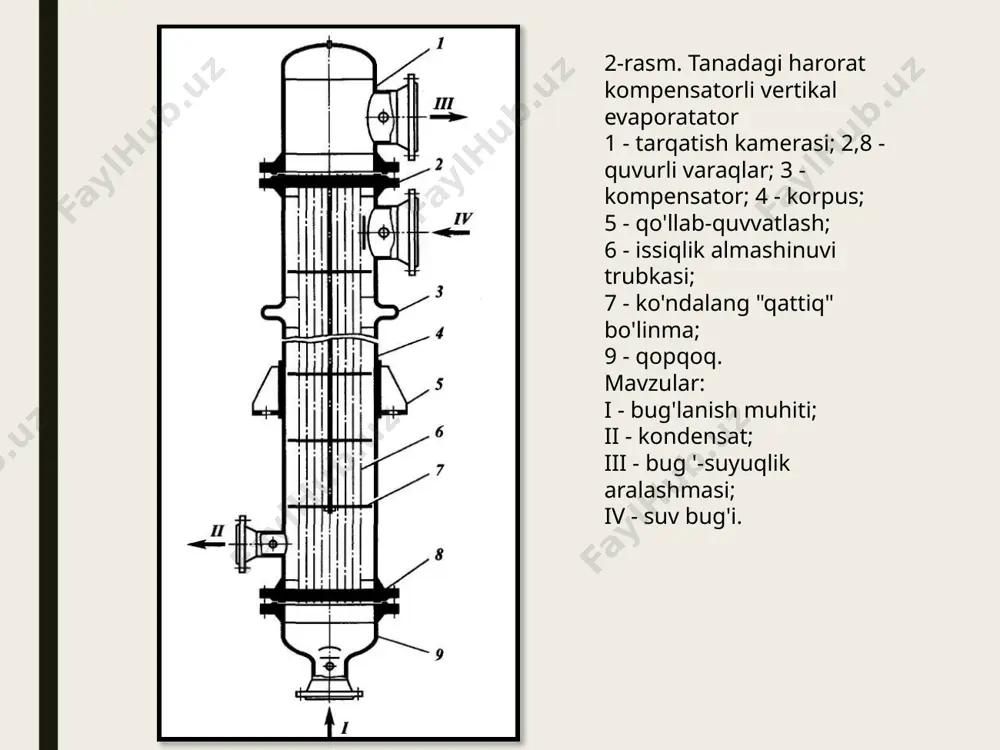

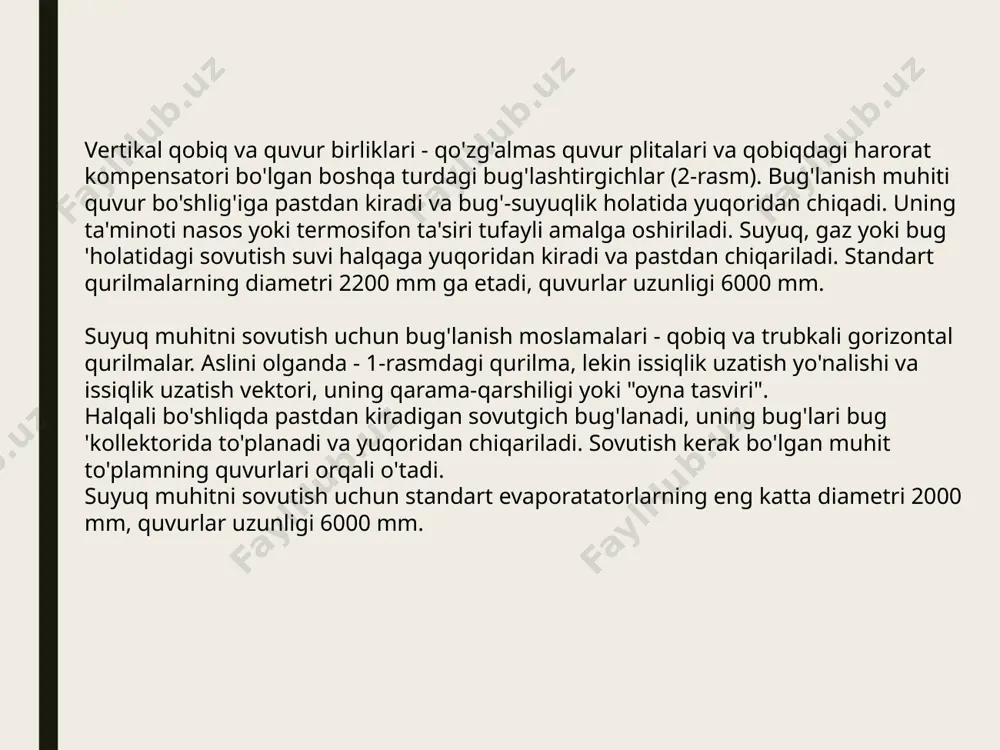

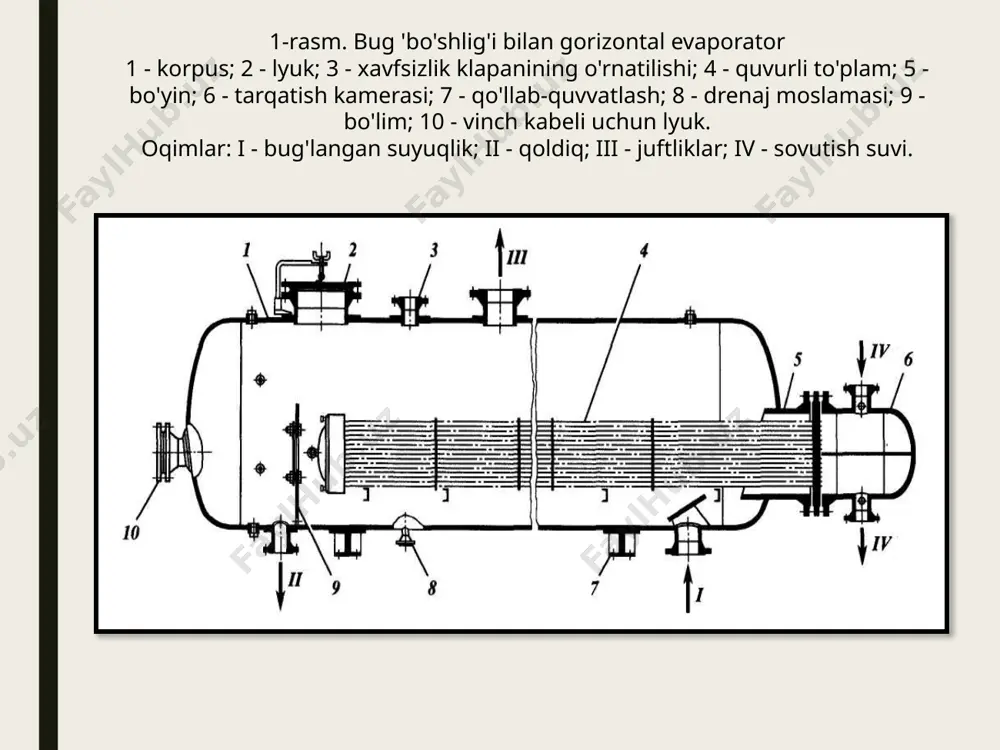

kerakli armatura bilan jihozlangan. standart qurilmalarning diametri 2800 mm ga etadi, quvurlar uzunligi 6000 mm. 1-rasm. bug 'bo'shlig'i bilan gorizontal evaporator 1 - korpus; 2 - lyuk; 3 - xavfsizlik klapanining o'rnatilishi; 4 - quvurli to'plam; 5 - bo'yin; 6 - tarqatish kamerasi; 7 - qo'llab-quvvatlash; 8 - drenaj moslamasi; 9 - bo'lim; 10 - vinch kabeli uchun lyuk. oqimlar: i - bug'langan suyuqlik; ii - qoldiq; iii - juftliklar; iv - sovutish suvi. vertikal qobiq va quvur birliklari - qo'zg'almas quvur plitalari va qobiqdagi harorat kompensatori bo'lgan boshqa turdagi bug'lashtirgichlar (2-rasm). bug'lanish muhiti quvur bo'shlig'iga pastdan kiradi va bug'-suyuqlik holatida yuqoridan chiqadi. uning ta'minoti nasos yoki termosifon ta'siri tufayli amalga oshiriladi. suyuq, gaz yoki bug 'holatidagi sovutish suvi halqaga yuqoridan kiradi va pastdan chiqariladi. standart qurilmalarning diametri 2200 mm ga etadi, quvurlar uzunligi 6000 mm. suyuq muhitni sovutish uchun bug'lanish moslamalari - qobiq va trubkali gorizontal qurilmalar. aslini olganda …

3 / 10

i isitish, bug'lanish, kimyoviy o'zgartirish uchun olovli isitgichlar. quvurli pechlar neftni qayta ishlash zavodlari va neft-kimyo korxonalarida keng qo'llaniladi va neftni birlamchi qayta ishlash, piroliz, katalitik kreking, reforming, gidrotozalash va boshqalar uchun texnologik birliklarning ajralmas qismi hisoblanadi. 3.1. quvurli pech qurilmasi quvurli pech radiatsiya va konveksiya kamerasidan iborat. birinchi (yonish kamerasida) yoqilg'i yoqiladi va radiatsion ekran o'rnatiladi, uning quvurlari issiqlikni asosan mash'al nurlanishidan, uch atomli yonish gazlaridan va ikkilamchi devor nurlanishidan oladi. konveksiya kamerasida asosan konveksiya orqali chiqindi gaz oqimidan issiqlikni oladigan quvurlar mavjud. yonish kamerasidan yonish gazlari konveksiya kamerasiga kiradi, u erdan havo isitgichiga va baca orqali atmosferaga yo'naltiriladi. konveksiya kamerasida, shuningdek, o'ta qizib ketgan suv bug'ini ishlab chiqarish uchun chiqindi issiqlik qozonining quvurlari joylashgan. isitilgan vosita birinchi navbatda konvektsiya quvurlariga, so'ngra nurlanish quvurlariga kiradi. bobinlar uchun uglerodli va qotishma po'latlardan va issiqlikka bardoshli xususiyatlarga ega qotishmalardan diametri 60 dan 325 mm gacha bo'lgan choksiz quvurlar qo'llaniladi. quvurlar tik …

4 / 10

y soni; 7) quvurlar va mash'al o'qlarining nisbiy joylashishi (parallel va perpendikulyar); 8) quvurli rulondagi oqimlar soni; 9) o'choq devorlarini qurish (to'xtatilgan, engil g'ishtlar, quyma beton, tolali materiallar, maxsus blokli panellar); 10) konvektsiya kamerasining nurlanishga nisbatan joylashishi (yuqori, pastki, lateral). 3-rasm. zaxira suyuq yoqilg'isi bo'lgan olovsiz yonish qutisi shaklidagi tor kamerali quvurli pech 1 - olovsiz panelli burnerlar; 2 - radiatsiya quvurlari bobini; 3 - konveksiya quvurlari bobini; 4 - astar; 5 - baca; 6 - ramka; 7 - egzoz oynasi; 8 - ko'rish oynasi; 9 - lyuk; 10 - zaxira burnerlar. 4-rasm. silindrsimon olovli quvurli pech 1 - burner; 2 - radiatsiya quvurlari bobini; 3 - ramka; 4 - astar; 5 - konveksiya quvurlari bobini; 6 - darvoza; 7 - baca. mavzular: i - kiritilgan mahsulot; ii - chiqish mahsuloti. termik kreking zavodlarida ishlaydigan radiatsion konveksiyali ikki qiyalikli quvurli chodir tipidagi pechlar qo'llaniladi (5-rasm (2.6). ularda ikkita nurlanish kamerasi …

5 / 10
