1 / 10

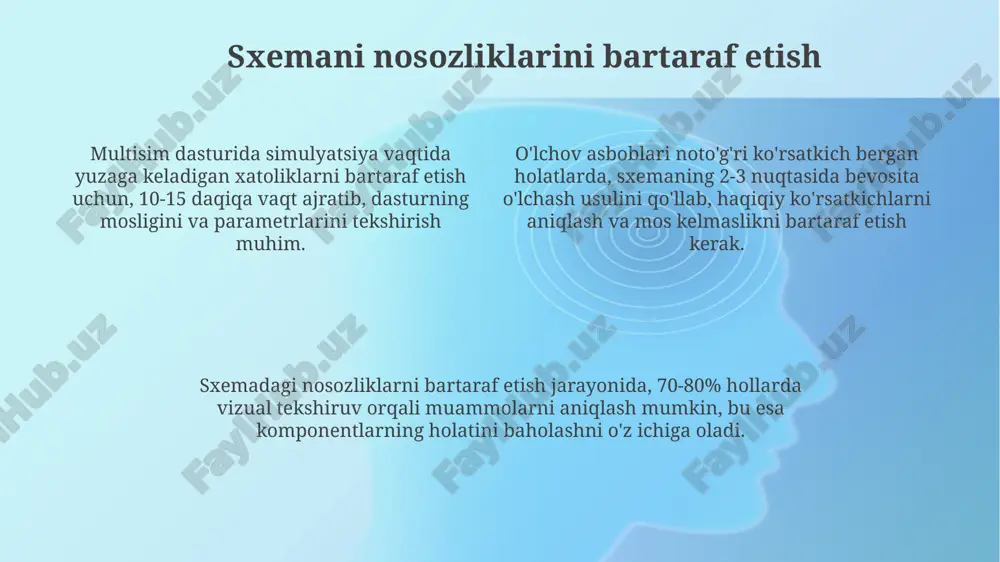

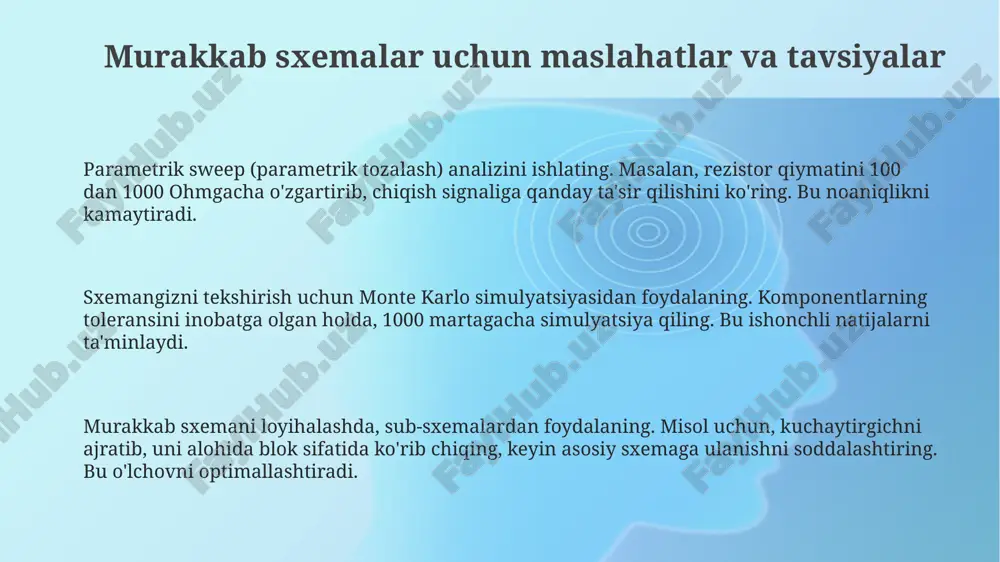

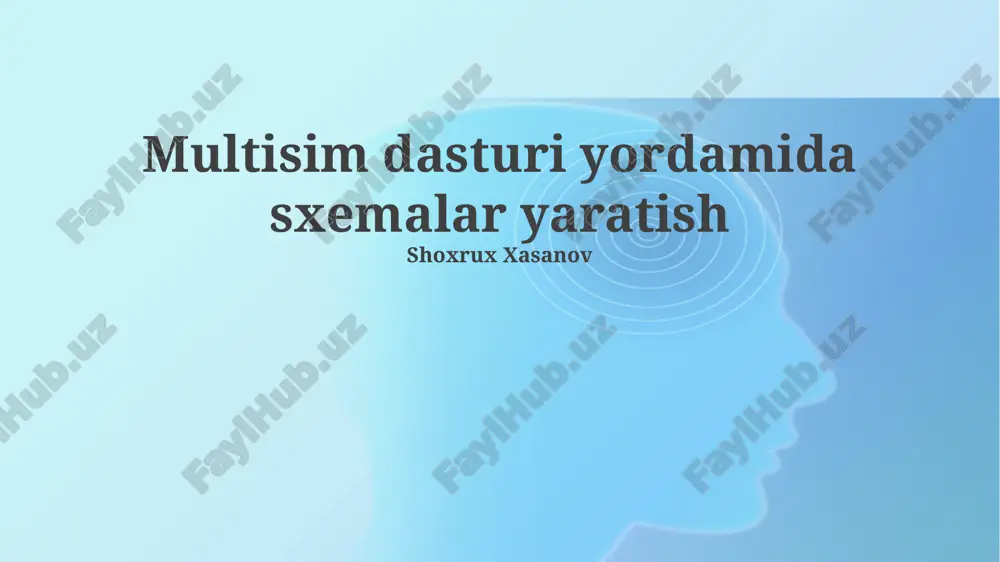

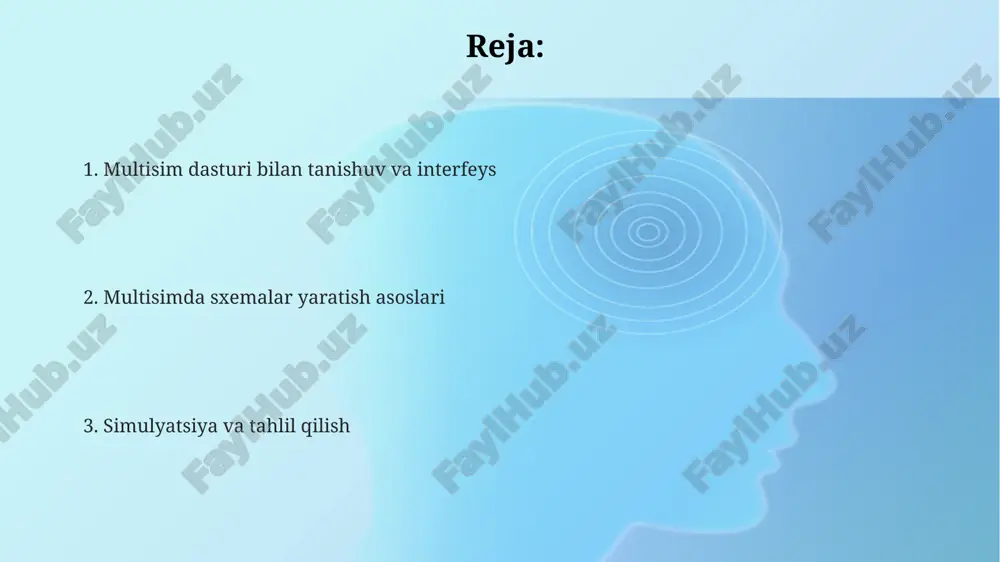

powerpoint presentation multisim dasturi yordamida sxemalar yaratish shoxrux xasanov 1. multisim dasturi bilan tanishuv va interfeys 2. multisimda sxemalar yaratish asoslari 3. simulyatsiya va tahlil qilish reja: murakkab sxemalar uchun maslahatlar va tavsiyalar parametrik sweep (parametrik tozalash) analizini ishlating. masalan, rezistor qiymatini 100 dan 1000 ohmgacha o'zgartirib, chiqish signaliga qanday ta'sir qilishini ko'ring. bu noaniqlikni kamaytiradi. sxemangizni tekshirish uchun monte karlo simulyatsiyasidan foydalaning. komponentlarning toleransini inobatga olgan holda, 1000 martagacha simulyatsiya qiling. bu ishonchli natijalarni ta'minlaydi. murakkab sxemani loyihalashda, sub-sxemalardan foydalaning. misol uchun, kuchaytirgichni ajratib, uni alohida blok sifatida ko'rib chiqing, keyin asosiy sxemaga ulanishni soddalashtiring. bu o'lchovni optimallashtiradi. sxemani nosozliklarini bartaraf etish multisim dasturida simulyatsiya vaqtida yuzaga keladigan xatoliklarni bartaraf etish uchun, 10-15 daqiqa vaqt ajratib, dasturning mosligini va parametrlarini tekshirish muhim. o'lchov asboblari noto'g'ri ko'rsatkich bergan holatlarda, sxemaning 2-3 nuqtasida bevosita o'lchash usulini qo'llab, haqiqiy ko'rsatkichlarni aniqlash va mos kelmaslikni bartaraf etish kerak. sxemadagi nosozliklarni bartaraf etish jarayonida, …

2 / 10

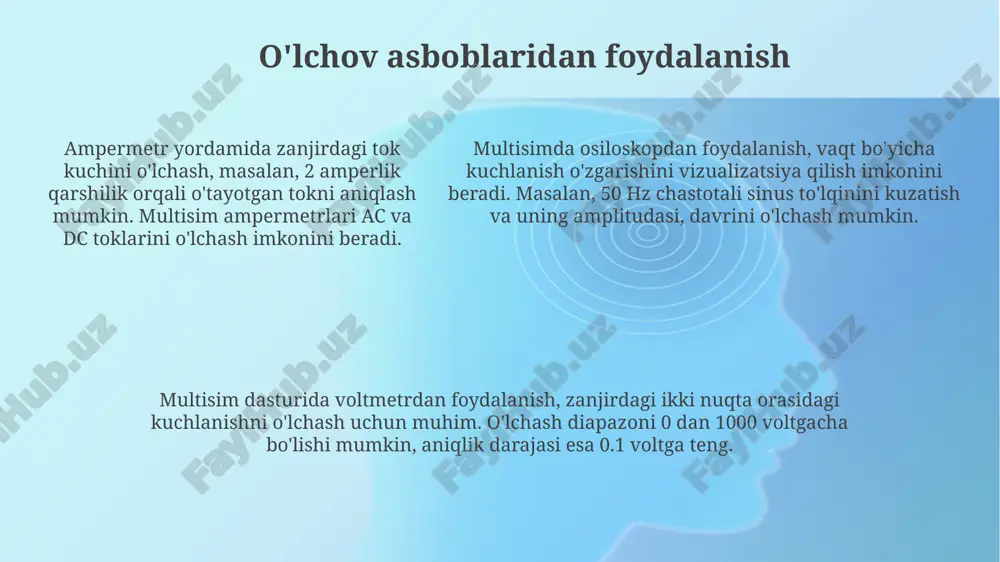

imkonini beradi. masalan, 50 hz chastotali sinus to'lqinini kuzatish va uning amplitudasi, davrini o'lchash mumkin. elektron komponentlarni joylashtirish va ulash elektr zanjirlarida rezistor, kondensator va induktor kabi passiv elementlar qutbsiz bo'lib, ularni istalgan yo'nalishda ulash mumkin. lekin, diod va tranzistor kabi aktiv elementlarning qutblanishiga e'tibor qaratish lozim. multisimda komponentlarni ulash uchun, avvalo, sim elementini tanlang va komponent pinlariga ulang. ulanish nuqtalari to'g'ri joylashganiga ishonch hosil qiling, noto'g'ri ulanish simulyatsiya xatosiga olib kelishi mumkin. komponentlarni joylashtirish uchun, komponentlar panelidan kerakli elementni tanlang va ish maydoniga sudrab o'tkazing. komponent qiymatlarini o'zgartirish uchun, komponentni ikki marta bosing va xususiyatlar oynasida sozlamalarni kiriting. multisim dasturi bilan tanishuv multisim - bu 2001-yildan beri mavjud bo'lgan elektron sxemalar simulyatsiyasi dasturi bo'lib, u analog, raqamli va aralash signalli sxemalarni tahlil qilish imkoniyatini beradi. multisim sxemalarni tahlil qilish uchun turli xil vositalarni, masalan, vaqtinchalik tahlil, ac tahlil va dc tahlilni taqdim etadi, bu esa sxemani har xil sharoitlarda …

3 / 10

1kω), kondensator (masalan, 10µf) va manba (5v dc) kabi komponentlarni tanlash va joylashtirish kerak. sxemani simulyatsiya qilish va tahlil qilish sxemani simulyatsiya qilish va tahlil qilish, jumladan, o'zgaruvchan tok (ac) tahlilini o'z ichiga oladi, bunda sxemadagi kuchlanish va tokning chastotaga bog'liqligi 1 khz dan 1 mhz gacha o'rganiladi. sxemani simulyatsiya qilish va tahlil qilish komponentlarning parametrlarini o'zgartirish, masalan, rezistor qiymatini 100 ohmdan 1 kω gacha oshirish orqali uning ishlashiga ta'sirini aniqlash imkonini beradi. sxemani simulyatsiya qilish va tahlil qilish tranzistorli sxemalarning ishlashini tekshirish uchun foydali, bunda beta (β) koeffitsienti 50 dan 200 gacha o'zgarishi sxemaga qanday ta'sir qilishini ko'rish mumkin. e'tiboringiz uchun rahmat @taqdimot_robot image1.png

4 / 10

multisim dasturi yordamida sxemalar yaratish - Page 4

5 / 10

multisim dasturi yordamida sxemalar yaratish - Page 5
