1 / 30

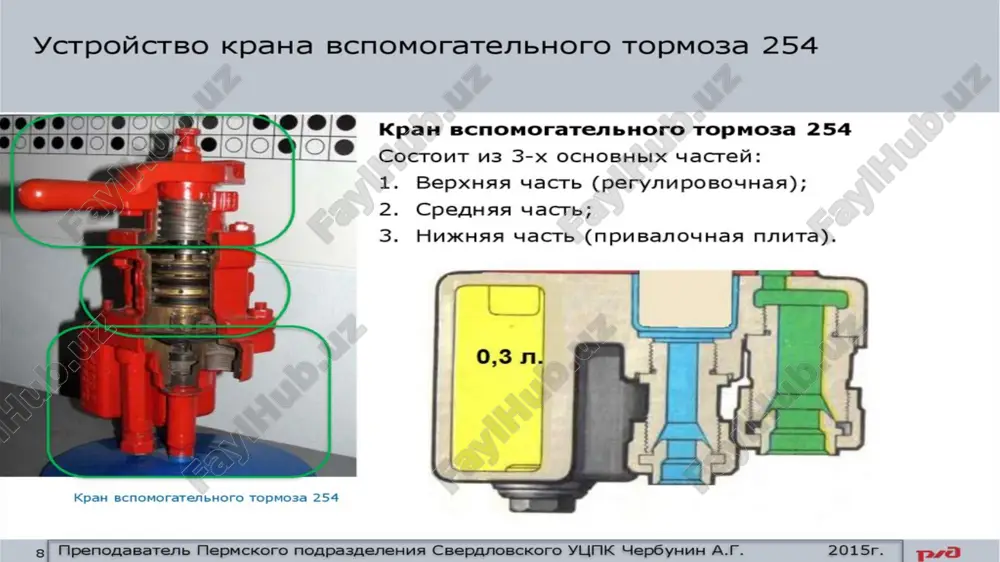

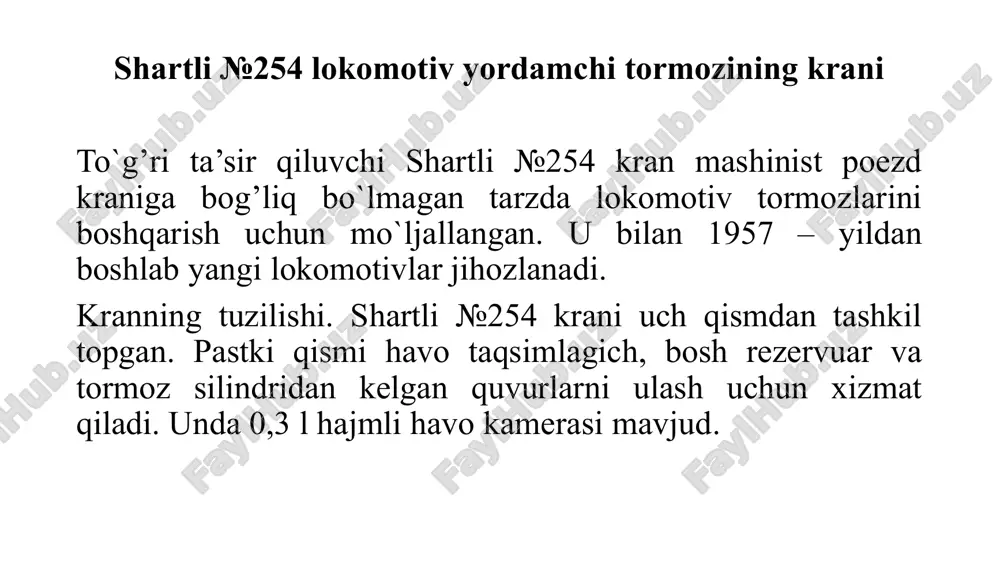

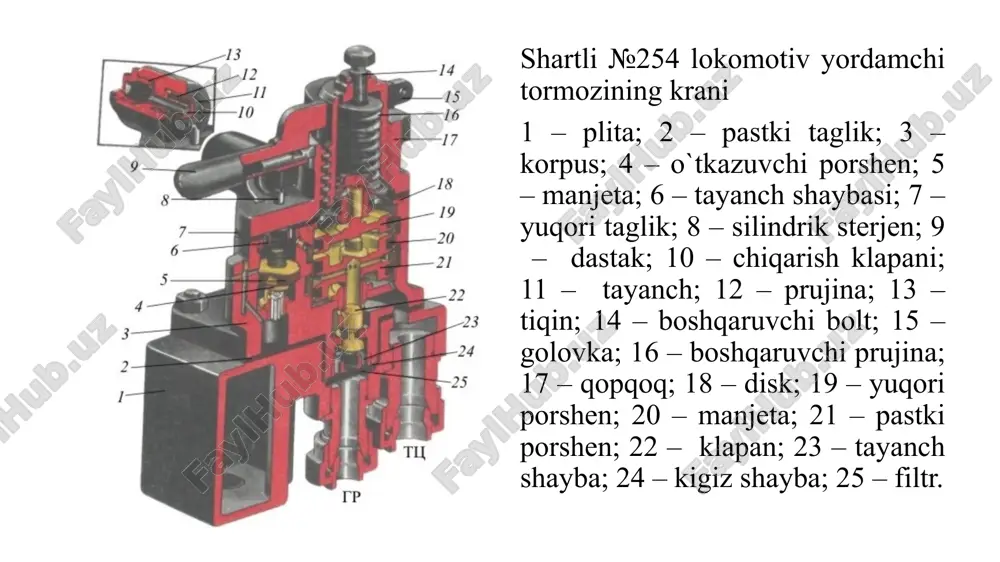

harakat tarkibini tormoz jarayonini boshqaruvchi yordamchi uskunalar va blokirovkalovchi qurilmalar harakat tarkibini tormoz jarayonini boshqaruvchi yordamchi uskunalar va blokirovkalovchi qurilmalar shartli №254 lokomotiv yordamchi tormozining krani to`g’ri ta’sir qiluvchi shartli №254 kran mashinist poezd kraniga bog’liq bo`lmagan tarzda lokomotiv tormozlarini boshqarish uchun mo`ljallangan. u bilan 1957 – yildan boshlab yangi lokomotivlar jihozlanadi. kranning tuzilishi. shartli №254 krani uch qismdan tashkil topgan. pastki qismi havo taqsimlagich, bosh rezervuar va tormoz silindridan kelgan quvurlarni ulash uchun xizmat qiladi. unda 0,3 l hajmli havo kamerasi mavjud. shartli №254 lokomotiv yordamchi tormozining krani 1 – plita; 2 – pastki taglik; 3 – korpus; 4 – o`tkazuvchi porshen; 5 – manjeta; 6 – tayanch shaybasi; 7 – yuqori taglik; 8 – silindrik sterjen; 9 – dastak; 10 – chiqarish klapani; 11 – tayanch; 12 – prujina; 13 – tiqin; 14 – boshqaruvchi bolt; 15 – golovka; 16 – boshqaruvchi prujina; 17 – qopqoq; 18 – …

2 / 30

ining 16 bosish kuchi kontrgaykali bolt 14 bilan o`zgartiriladi. prujinaning ikkala uchida markazlashtiruvchi shaybalar mavjud. prujinaning pastki shaybasi dastakning barcha tormoz holatlarida yuqori porshen 19 dumchasiga, poezd va bo`shatish holatlarida esa golovkadagi 15 teshikqa o`rnatilgan prujina halqaga tayanadi. 2- rasm. kran dastagining holatlari yordamchi tormoz krani kran dastagining olti holatiga ega. kran dastagining ehtimoli bo`lgan holatlari 2-rasmda keltirilgan. kran dastagi holatlarining tavsifi 1 - jadvalda keltirilgan. yordamchi tormoz kranining ishi lokomotiv tormozlashi uchun shartli №254 kran dastagi tormoz holatlari – dan biriga o`tkaziladi. bunda stakan 1 (5.3 - rasm, animatsiya) qopqoqqa vintlanadi va prujinani 2 siqadi. shartli №254 lokomotiv yordamchi tormozida kranning ish sxemasi (yordamchi tormoz krani bilan tormozlash) 1 – stakan; 2, 10, 11 va 19 – prujinalar; 3 – yuqori porshen; 4, 7, 14, 18 – bo`shliqlar; 5 – pastki porshen; 6, 8, 13, 16, 17, 20 – kanallar; 9, 12, 15 – klapanlar; at – atmosfera; gr …

3 / 30

k – kamera; ts – tormoz silindri; vr – havo taqsimlagich. bo`shliq 7 tomonidan havo bosimining ta’siri ostida porshen 5 ko`tariladi va havo tormoz silindrlaridan ts, 6 va at kanallari bo`ylab atmosferaga chiqadi. 5.3 – rasm, animatsiya. havo havo taqsimlagichdan (vr) kelgan kanal bo`yicha 14, 18 bo`shliqlarga tushadi va 0,8 mm diametrli 20 kalibrli teshik orqali – 4 bo`shliq va 0,3 l hajmli k kameraga o`tadi. porshen 5 tushuriladi, klapanni 9 egardan ajratadi va 7 hamda 4 bo`shliqlardagi bosim tenglashmaguncha gr va ts kanallari bilan ta’minot magistralini tormoz silindrlari bilan ulaydi. shartli №254 lokomotiv yordamchi tormoz kranining ishlash sxemasi (takrorlovchi sifatidagi ish – tormozlash) 1 – stakan; 2, 10, 11 va 19 – prujinalar; 3 – yuqori porshen; 4, 7, 14, 18 – bo`shliqlar; 5 – pastki porshen; 6, 8, 13, 16, 17, 20 – kanallar; 9, 12, 15 – klapanlar; at – atmosfera; gr – bosh rezervuar; k – …

4 / 30

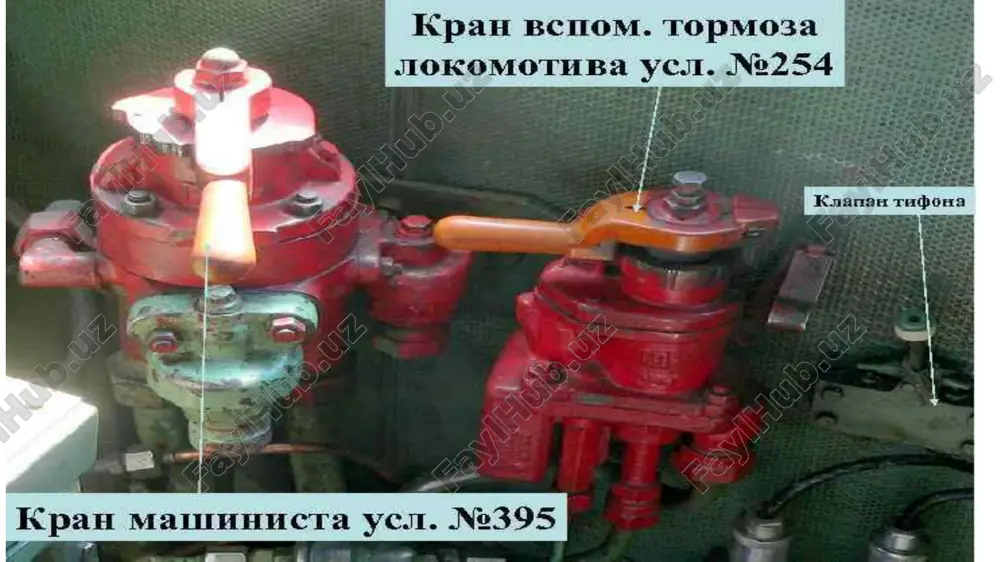

i bo`ylab joylashganida, tiqinning m kanali orqali mashinist krani tormoz magistrali bilan ulanadi. favqulodda tormoz berilgan vaqtda dastakni soat strelkasi bo`yicha burishadi, magistral magistral tiqinda yon teshik b va korpusdagi a teshik orqali atmosfera bilan ulanadi. kran korpusida v teshik manometrdan trubkani ulash uchun xizmat qiladi. manometrlar rezervuar va havo quvurlarida siqilgan havo bosimini o`lchash uchun mo`ljallangan. manometrning doira korpusi ichiga, bir tomonidan siqilgan havo kiradigan prujina trubkaning yarim og’gan elliptik kesimidan tashkil topgan mexanizm joylashtiriladi. trubkaning boshqa uchi aylanuvchi tishli bo`lmaga ega tasmaga ulangan va kavsharlangan. bo`lma bilan ulangan shesternya tsiferblat bo`yicha harakatlanuvchi manometr strelkasi bilan egarda turadi. siqilgan havo bosimi ostida trubka tiklanishga intiladi, bunda tishli bo`lma va strelkani buradi. manometr siferblatida aniqlik sinfi, chegara bosim, manometrning zavod raqami va ishlab chiqaruvchi zavodning markasi ko`rsatiladi. shartli №367 bloklash uskunasi tormozlarni bo`shatish signalizatorlari shartli № 352a tormozni bo`shatish signalizatori. signalizatorlar elektr ko`chma tarkib va tezkor poezdlarda tormoz silindrlarida yoki …

5 / 30

; 7 – gaykalar; 8 – rezina tagliklar image1.jpeg image2.png image3.jpeg image4.jpeg image5.png image6.png image7.jpeg image8.png image9.png image10.png image11.png image12.png image13.jpeg image14.png image15.png image16.png image17.jpeg image18.png /docprops/thumbnail.jpeg
