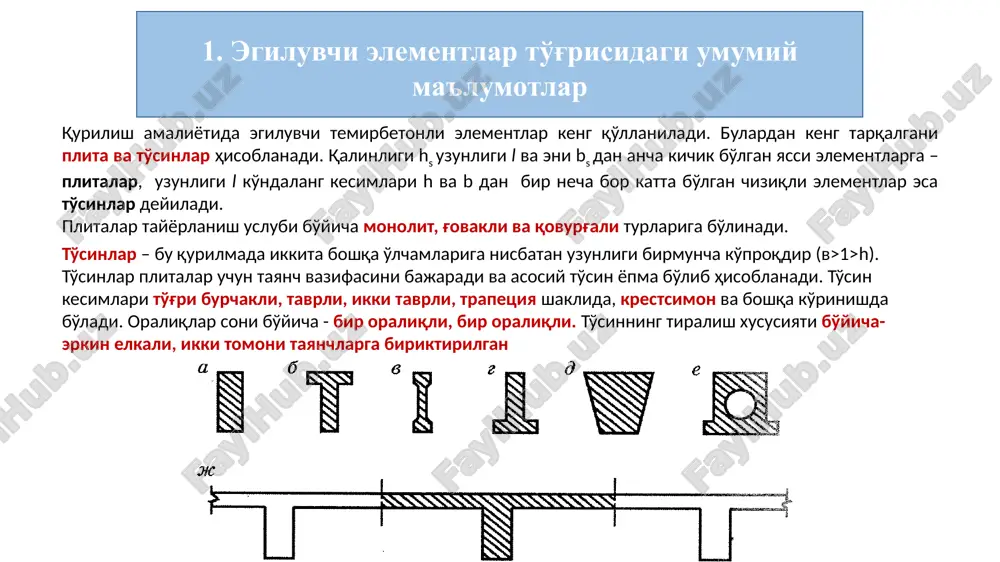

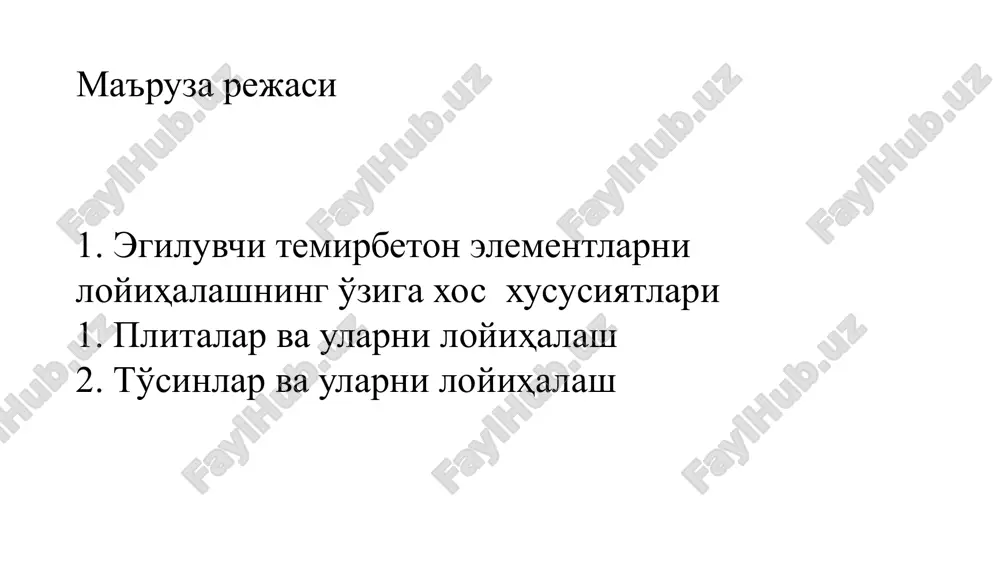

lektsiya 8. ma'ruza 4. egiluvchi temirbeton elementlarini loyixalashning o'ziga xos xususiyatlari ma'ruza rejasi 1. egiluvchi temirbeton elementlarni loyihalashning o'ziga xos xususiyatlari plitalar va ularni loyihalash to'sinlar va ularni loyihalash 1. egiluvchi elementlar to'g'risidagi umumiy ma'lumotlar qurilish amaliyotida egiluvchi temirbetonli elementlar keng qo'llaniladi. bulardan keng tarqalgani plita va to'sinlar hisoblanadi. qalinligi hs uzunligi l va eni bs dan ancha kichik bo'lgan yassi elementlarga – plitalar, uzunligi l ko'ndalang kesimlari h va b dan bir necha bor katta bo'lgan chiziqli elementlar esa to'sinlar deyiladi. plitalar tayyorlanish uslubi bo'yicha monolit, g'ovakli va qovurg'ali turlariga bo'linadi. to'sinlar – bu qurilmada ikkita boshqa o'lchamlariga nisbatan uzunligi birmuncha ko'proqdir (v>1>h). to'sinlar plitalar uchun tayanch vazifasini bajaradi va asosiy to'sin yopma bo'lib hisoblanadi. to'sin kesimlari to'g'ri burchakli, tavrli, ikki tavrli, trapetsiya shaklida, krestsimon va boshqa ko'rinishda bo'ladi. oraliqlar soni bo'yicha - bir oraliqli, bir oraliqli. to'sinning tiralish xususiyati bo'yicha-erkin elkali, ikki tomoni tayanchlarga biriktirilgan to'sinning kesim yuza …

2 / 14

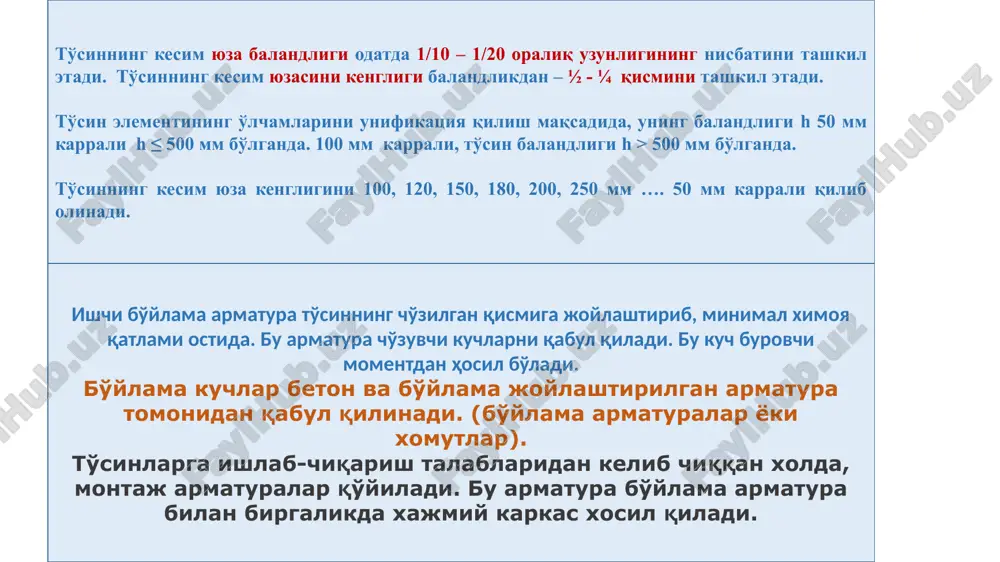

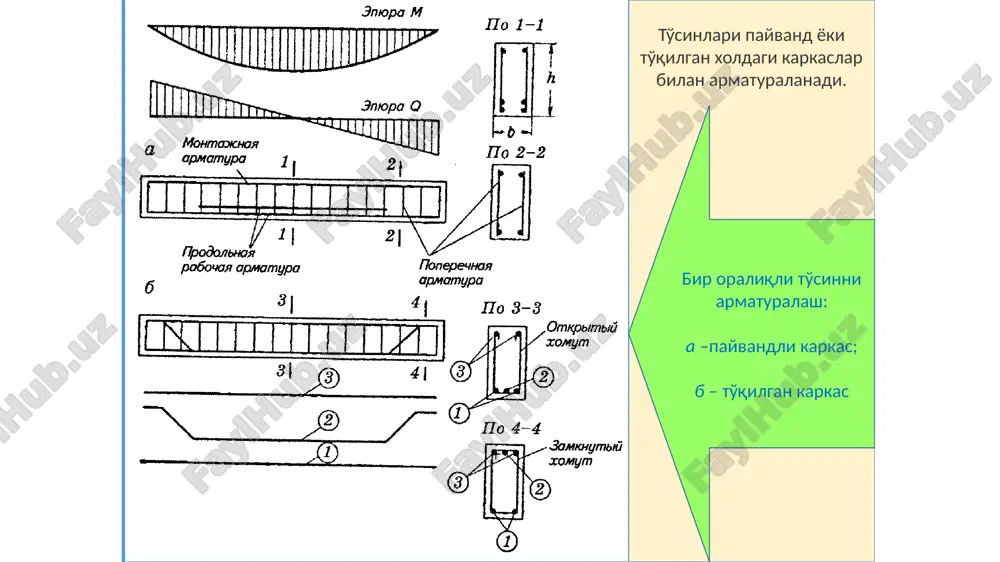

an kelib chiqqan xolda, montaj armaturalar qo'yiladi. bu armatura bo'ylama armatura bilan birgalikda xajmiy karkas xosil qiladi. to'sinlari payvand yoki to'qilgan xoldagi karkaslar bilan armaturalanadi. bir oraliqli to'sinni armaturalash: a –payvandli karkas; b – to'qilgan karkas to'sinlarda yassi payvandlangan karkaslar soni turlicha bo'lish mumkin. agar to'sin kengligi 100-150mm bo'lganda bitta payvand karkas, bundan keng xolda esa ikki va undan ortiq karkaslar loyixa qilinadi. po'lat armaturani iqtisod qilish maqsadida, eguchmi moment epyurasidan kelib chiqqan xolda, soni va uzunligi aniqlanadi. agar to'sin kegligi 150mm bo'lsa bo'ylama armatura soni ikkita to'sin uzunligi bo'yicha, tayanch oxiriga qadar loyixa qilinadi. aloxida yassi karkaslar, sterjenlar bilan birga xajmiy karkasni tashkil etadi va to'sinni mustaxkamligini ta'minlaydi. egiluvchi temirbeton elementlarni oddiy armaturalashda qo'llanib qolmay balki oldindan zo'riqtirilgani armaturalarda ham qo'llaniladi. ularni tayyorlashda og'ir, maydonli va engil v15…v60 sinfli betonlar ishlatiladi. to'sindagi to'qilgan karkaslardagi ko'ndalang kuchni xomutlar qabul qilib oladi. yopiq va ochiq turdagi xomutlar loyixa qilinadi. agar to'sin …

3 / 14

ida olinishi zarur. to'qima karkas xomutlarining diametri to'sin kesimining balandligi 800 mm gacha bo'lsa – kamida 6 mm, 800 mm dan ortiq bo'lsa – kamida 8 mm olinadi. montaj armaturasining diametrini 10–12 mm olsa bo'ladi. xomutlar orasidagi masofa to'sin kesimining balandligi h 3 bo'lgan to'sinsimon plitalarda, shuningdek o'lchamlar nisbatidan qat'inazap, kontur bo'ylab tayangan plitalarda, birinchi holda ishchi armatura l1 oraliq bo'ylab, ikkinchi holda – plitaning tayanish chiziiga tik ravishda qo'yiladi. ikki yo'nalishda egiladigan plitalarda ishchi armatura har ikkala yo'nalishda joylashtiriladi. to'sinsimon plitalarning ishchi armaturalari uning cho'ziluvchi sirtiga yaqin joylashtirilishi zarur; bunda, albatta, talab etilgan himoya qatlami qoldiriladi. erkin tayangan plitalarda armatura to'ri faqat pastki cho'zilish zonaciga, ko'p oraliqli uzluksiz plitalarda eca, eguvchi momentlar epyurasiga muvofiq pavishda, tayanchlar oraliida pastki va tayanch ustida esa ustki cho'zilish zonasiga joylanadi. plitalarning hisobiy uzunliklari: qovurali monolit plitalarda – ochiq oraliq uzunligiga teng bo'ladi, erkin tayangan plitalarda – ochiq oraliq uzunligiga plita qalinligini qo'shib olinadi. …

4 / 14

diametri 3–5 mm bo'lgan oddiy armaturabop simlardan yoki diametri 6–10 mm bo'lgan a – iii sinfli davriy profilli po'latdan ishlanadi. po'latni tejash maqsadida ishchi sterjenlarning bir qismi, tayanchgacha etkazilmay, eguvchi momentlar epyurasiga muvofiq ravishda, oraliqda uzib qo'yilishi mumkin. tayanchgacha etkaziladigan sterjenlarning kesim yuzasi eng katta musbat eguvchi momentga mos bo'lgan kesimdagi armaturalar kesim yuzasining 1/3 qismidan kam bo'lmasligi kerak. α – qabirg'ali panel; b –qavatlararoyopma, g'ovakli panel; 1 – armatura setkasi; 2 – qabirg'alardagi yassi armatura karkasi yig'ma temirbeton plitalar qavatlararo plitalar, zinapayalarda va boshqa konstruktsiyalarni loyihalashda ishlatiladi. ushbu plitalarni qabirg'ali yoki g'ovakli bo'lishi mumkin. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png /docprops/thumbnail.jpeg
