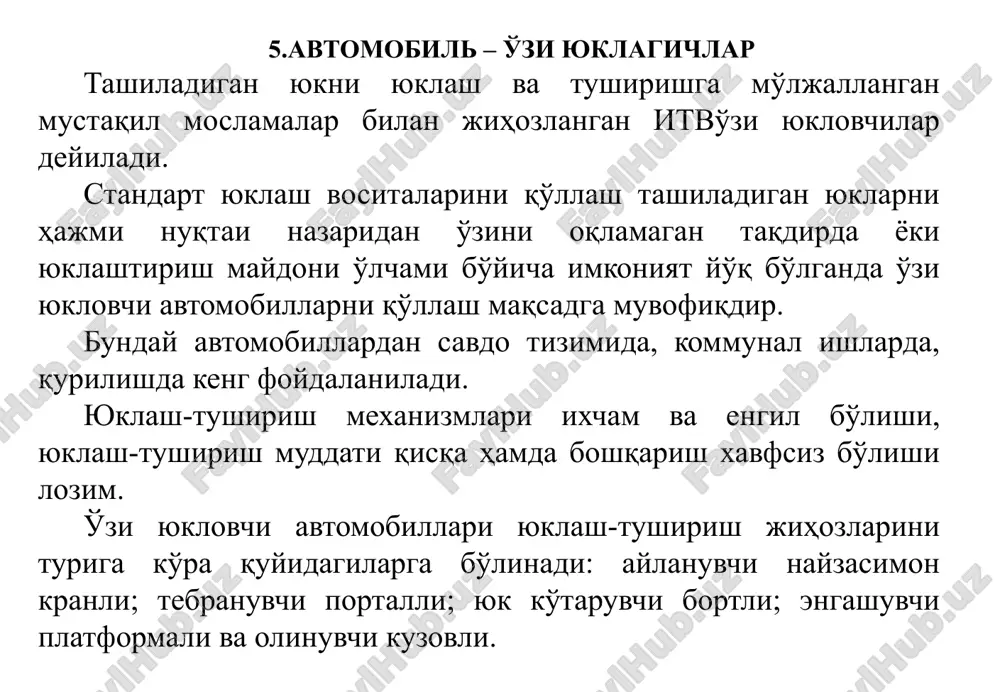

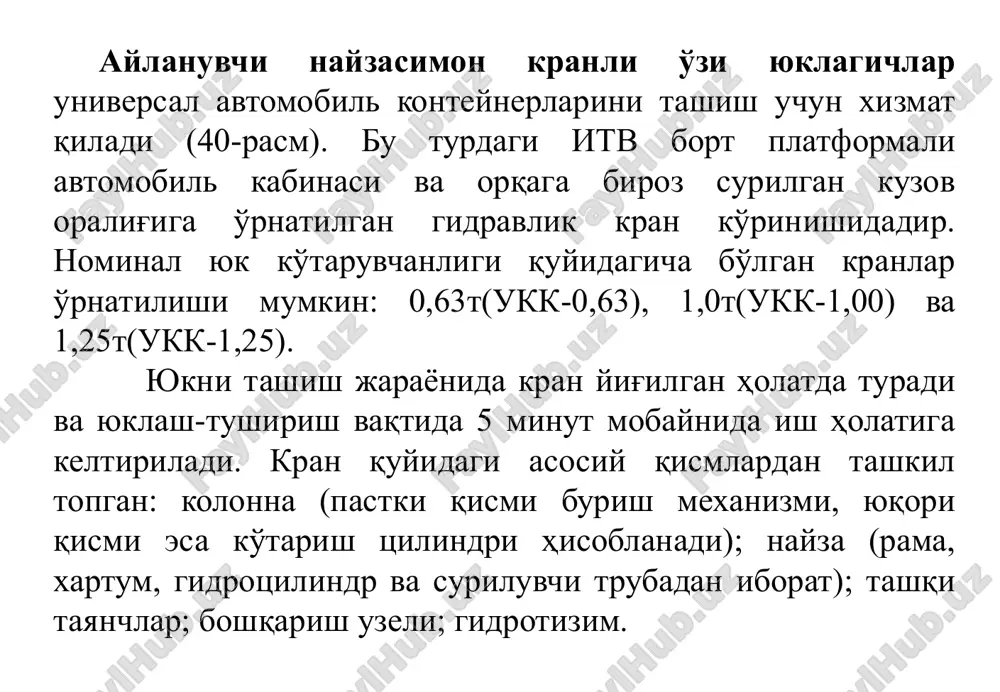

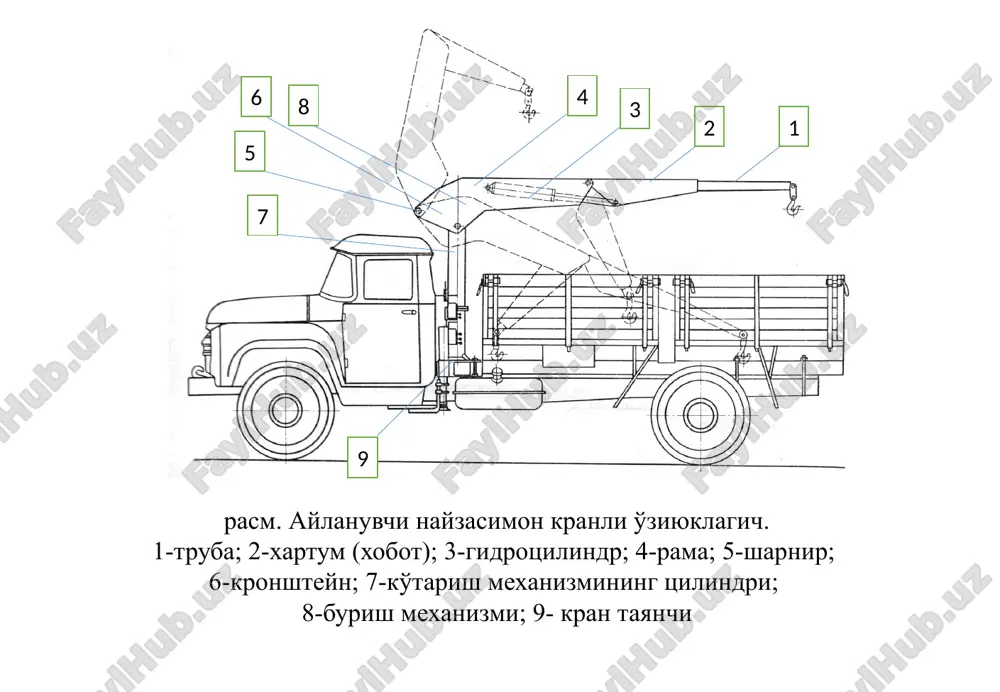

prezentatsiya powerpoint 5.avtomobil – o'zi yuklagichlar tashiladigan yukni yuklash va tushirishga mo'ljallangan mustaqil moslamalar bilan jihozlangan itvo'zi yuklovchilar deyiladi. standart yuklash vositalarini qo'llash tashiladigan yuklarni hajmi nuqtai nazaridan o'zini oqlamagan taqdirda yoki yuklashtirish maydoni o'lchami bo'yicha imkoniyat yo'q bo'lganda o'zi yuklovchi avtomobillarni qo'llash maqsadga muvofiqdir. bunday avtomobillardan savdo tizimida, kommunal ishlarda, qurilishda keng foydalaniladi. yuklash-tushirish mexanizmlari ixcham va engil bo'lishi, yuklash-tushirish muddati qisqa hamda boshqarish xavfsiz bo'lishi lozim. o'zi yuklovchi avtomobillari yuklash-tushirish jihozlarini turiga ko'ra quyidagilarga bo'linadi: aylanuvchi nayzasimon kranli; tebranuvchi portalli; yuk ko'taruvchi bortli; engashuvchi platformali va olinuvchi kuzovli. rasm. aylanuvchi nayzasimon kranli o'ziyuklagich. 1-truba; 2-xartum (xobot); 3-gidrotsilindr; 4-rama; 5-sharnir; 6-kronshteyn; 7-ko'tarish mexanizmining tsilindri; 8-burish mexanizmi; 9- kran tayanchi 7 3 1 9 8 5 2 4 6 aylanuvchi nayzasimon kranli o'zi yuklagichlar universal avtomobil konteynerlarini tashish uchun xizmat qiladi (40-rasm). bu turdagi itv bort platformali avtomobil kabinasi va orqaga biroz surilgan kuzov oralig'iga o'rnatilgan gidravlik kran ko'rinishidadir. nominal …

2 / 29

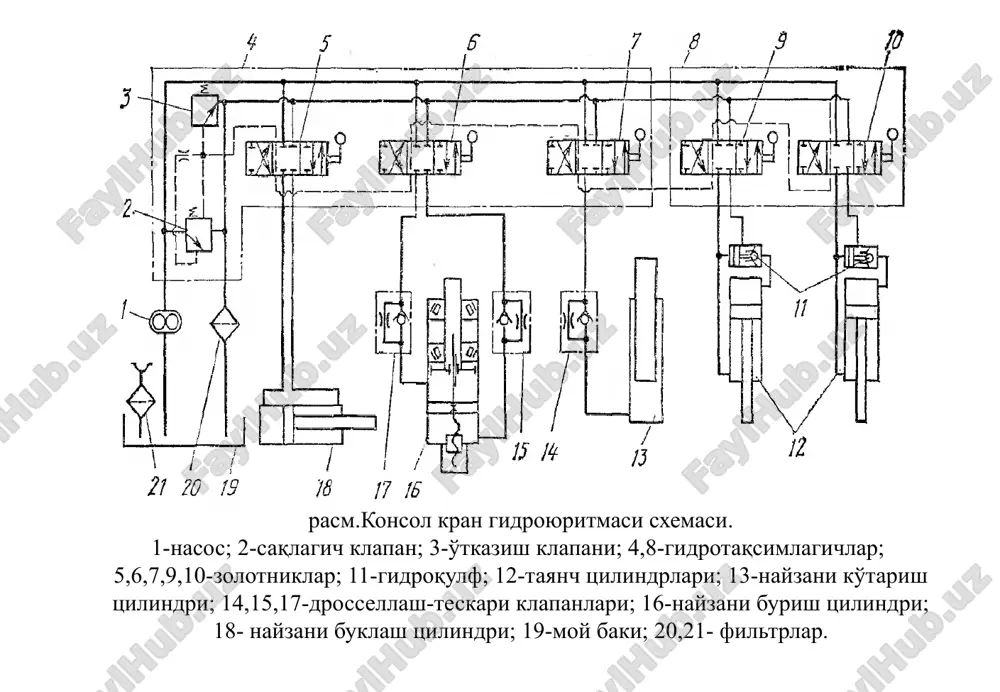

qulf; 12-tayanch tsilindrlari; 13-nayzani ko'tarish tsilindri; 14,15,17-drossellash-teskari klapanlari; 16-nayzani burish tsilindri; 18- nayzani buklash tsilindri; 19-moy baki; 20,21- filtrlar. nasos, xaydovchi kabinasida joylashgan dastak bilan ishga tushiriladi. nasos, quvvat olish qutisidan yuritma oladi. nasosdan moy gidrotaqsimlagichlardan o'tib, o'tkazish klapani 3 orqali moy bakiga qaytariladi. xar qaysi zolotnikni neytral xolatidan siljishida moyni to'kilishi to'xtaydi va u bosim ostida zolotnikni siljishida ochilayotgan tsilindr bo'shlig'iga o'tadi. zolotnik 5 bilan tsilindrning 18 shtokli bo'shlig'iga moy yuborilganda nayzani bukilishi sodir bo'ladi, agar moyni porshen bo'shlig'iga yuborilsa nayza to'g'rilanadi. nayzani burish tsilindrini 16 boshqarish gidrotaqsimlagichni 4 zolotnigi 6 bilan amalga oshiriladi. tsilindr bo'shlig'iga moy drossellash - teskari klapanini 17 ochiq xolatida kiradi. tsilindrni ikkinchi bo'shlig'idan drossellash klapani 15 orqali moy bakka to'kiladi. nayzani ko'tarish tsilindrini 13 boshqarish zolotnik 7 bilan amalga oshiriladi. drossellash-teskari klaponi 14 ochiq xolatida moy plunjer ostiga kiradi. zolotnikni qarama –qarshi tomonga o'tkazilishida plunjer moyni drossel' orqali to'kish magistraliga siqib chiqaradi. tashqi tayanch …

3 / 29

mondagi tayanchni boshqarish ham xuddi yuqoridagiga o'xshash bajariladi. saqlagich klapan 2 tizimdagi bosimni 7,5-8 mpa oshirmay ta'minlab turadi. tebranuvchi portalli o'zi yuklagichlaro'rta va kichik tonnajlikonteynerlarni yuklash-tushirish hamda tashish uchun hizmat qiladi. portal turidagi kranlar avtomobil yoki yarim tirkama ramasiga o'rnatiladi. nominal yuk ko'taruvchanligi quyidagi portal kranlar mavjud: 1,25t (ukp-1,25), 3,0t (ukp-3,0) va 5,0t (ukp-5,0). rasm. tebranuvchi portalli o'zi yuklagich. konteynerlarni yuklash-tushirish (rasm) ko'ndalang to'sin tsapfasiga sharnir o'rnatilgan portal 1 yordamida bajariladi. portalni tebranishini ikkita gidrotsilindrlar 2 amalga oshiradi. ilgakli yuk karetkasini ko'ndalang siljishi va ilgakni vertikal harakatlanishi portalni yuqori ko'ndalang qismida o'rnatilgan gidrotsilindrlar yordamida amalga oshiriladi. gidravlik yuritma va bloklar tizimi yordamida nafaqat yukni ko'tarish va tushirish, balki uni hohlagan oraliqholatda ushlab turish mumkin. gidrotizimni yuritmasi quvvat olish qutisiga o'rnatilgan shesternyali nasosdan olinadi. quvvat olish qutisi haydovchi kabinasiga o'rnatilgan richag yordamida ishga tushiriladi. rasm.portalli o'ziyuklagich gidroyuritmasini sxemasi. 1-nasos; 2-taqsimlagich; 3,4,5-zolotniklar; 6-reduktsion klapan; 7,8,14,17-drosellar;9-gidroqulf;10-ko'tarish gidrotsilindri; 11-karetkani siljitish tsilindri;12,13-kran portalini burish tsilindri; …

4 / 29

li bo'shlig'iga o'tadi. yukni tushirishda moy bir vaqtda tsilindrni porshenli bo'shlig'iga va gidroqulfni porsheniga uzatiladi. natijada, moy shtokli bo'shliqdan drossel va ochiq gidroqulf orqali bakka to'kiladi. gidroqulf yukni ko'tarish (tushirish) ni boshqarish tsilindri gidromagistral naychalari uzilganda yukni ushlab turishlikni ta'minlaydi. zolotnik 4 bilan yuk karetkasini siljitish tsilindri 11 boshqariladi. drossellar 7 va 8 karetkani siljish tezligini cheklash uchun xizmat qiladi. zolotnikdan 5 kran portalini burish tsilindrlarini 12 va 13 boshqarishda foydalaniladi. teskari klapanli drossellar 14-17 portalni burilish tezligini kamaytirish uchun mo'ljallangan. saqlagich klapan 18 tizimni bosim bo'yicha yuklanishdan ximoya qiladi. yuk ko'taruvchi bortli o'zi yuklagichlar nominal yuk ko'taruvchanligi 0,63t (ugb-0,63), 1,0t (ugb-1,00) va 1,5t (ugb-1,5) bo'lgan turlari mavjud. avtotransport vositasiga o'rnatiladigan yuk ko'taruvchi bortlar quyidagi belgilariga ko'ra tasniflanadi: komponovka echimi – birga ishlangan, olinuvchi (osma); ko'tarish mexanizmining turi – trosli, richagli; gidroyuritma turi – gidravlik, elektrogidravlik; yuk ko'tarish uzelining turi – vilkasimon, platformali; yuk ko'taruvchi bortni o'rnatilishi – avtomobilni orqa …

5 / 29

ar sanoat, qurilish va qishloq xo'jalik yuklari yuklangan kuzovlarni mexanizatsiyalashtirilgan ravishda o'ziga o'rnatish va tushirish bilan transport ishlarini bajarishga mo'ljallangan. olinuvchi kuzovlar avtomobillar shassisidan oson va tezda ajratilib, yuklash-tushirish ishlarini bajarish va vaqtincha saqlash uchun tayanchlarga yoki yo'l yuzasiga o'rnatiladi. olinuvchi kuzovlar avtomobillar shassisiga qayd qiluvchi qurilmalar yordamida mahkamlanadi. odatda, maxsus tayanch ustunchalar bilan jihozlangan bortli platformalar, o'zi ag'dargich platformalar, furgonlar va tsisternalar olinuvchi kuzov sifatida ishlanishi mumkin. shassi (rasm) yo'naltirgichli maxsus ustki rama, uchta teleskopik ko'targich (bittasi bo'ylama siljitish, ikkitasi ko'tarish uchun), uchi qamragichli g-simon balka va rolikli dumalatib tushirish qurilmalari bilan jihozlangan. g-simon balka vertikal va gorizontal qismlardan iborat. balkani teleskopik gorizontal qismi kuzovni bo'ylama o'q bo'ylab surilishini ta'minlaydi, natijada ag'darilish nuqtasiga nisbatan kuzovni og'irlik markazini joylashuvi o'zgaradi. ikkita tsilindrlarni shtoki richaglar orqali balkani gorizontal qismi bilan ulanadi. rasm. olinuvchi kuzovli o'zi yuklagich. kuzovni olish uchun avval shassi bilan mahkamlovchi qismlar bo'shatiladi, so'ngra balkani gorizontal qismini qisqartirish bilan …
