laboratoriya ishi № 2

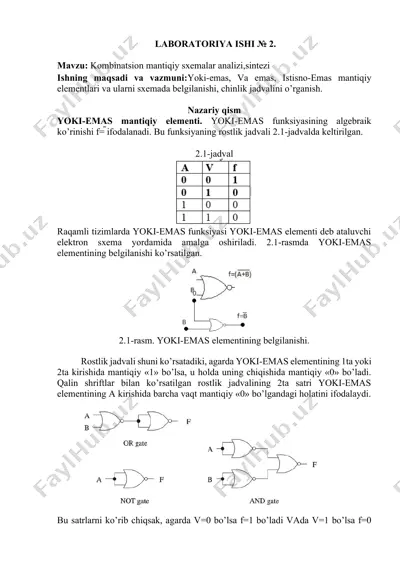

laboratoriya ishi № 2. mavzu: kombinatsion mantiqiy sxemalar analizi,sintezi ishning maqsadi va vazmuni:yoki-emas, va emas, istisno-emas mantiqiy elementlari va ularni sxemada belgilanishi, chinlik jadvalini o’rganish. nazariy qism yoki-emas mantiqiy elementi. yoki-emas funksiyasining algebraik ko’rinishi f=̅̅̅̅̅̅̅̅ ifodalanadi. bu funksiyaning rostlik jadvali 2.1-jadvalda keltirilgan. 2.1-jadval raqamli tizimlarda yoki-emas funksiyasi yoki-emas elementi deb ataluvchi elektron sxema yordamida amalga oshiriladi. 2.1-rasmda yoki-emas elementining belgilanishi ko’rsatilgan. 2.1-rasm. yoki-emas elementining belgilanishi. rostlik jadvali shuni ko’rsatadiki, agarda yoki-emas elementining 1ta yoki 2ta kirishida mantiqiy «1» bo’lsa, u holda uning chiqishida mantiqiy «0» bo’ladi. qalin shriftlar bi...
