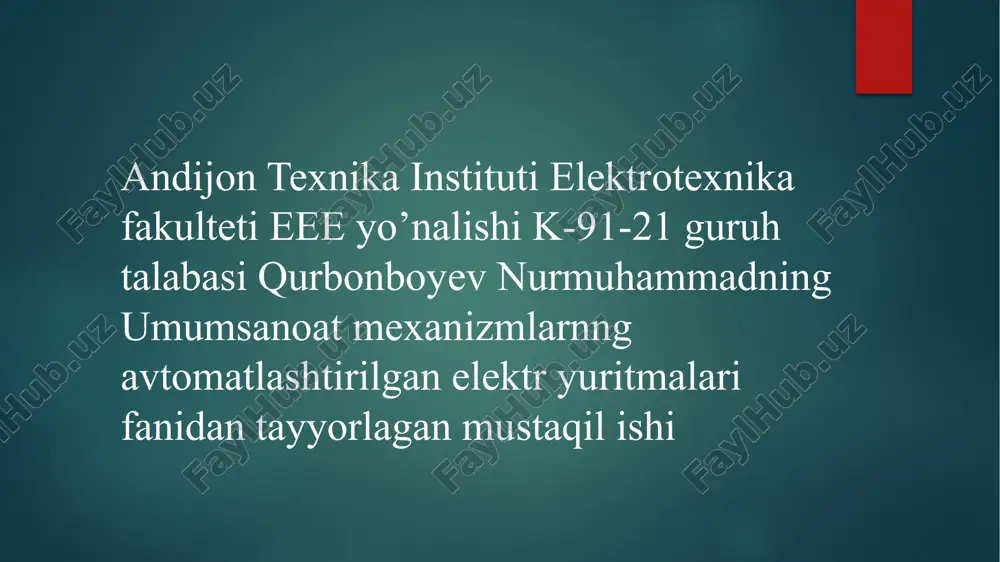

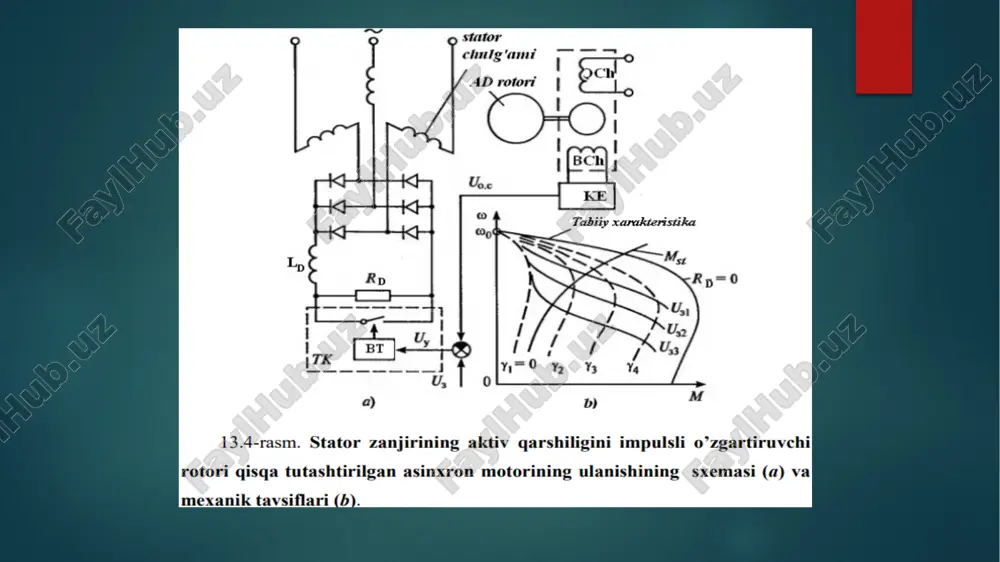

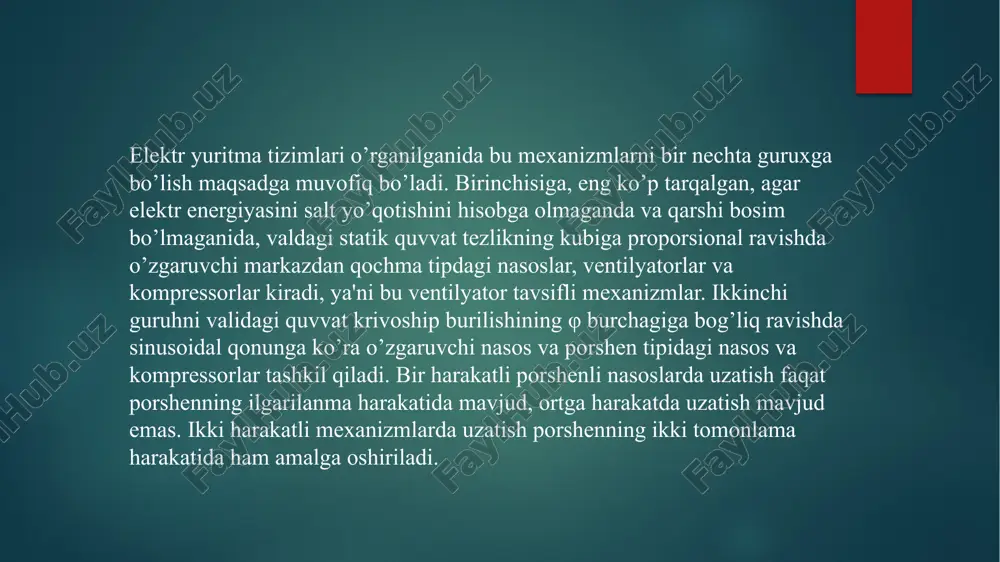

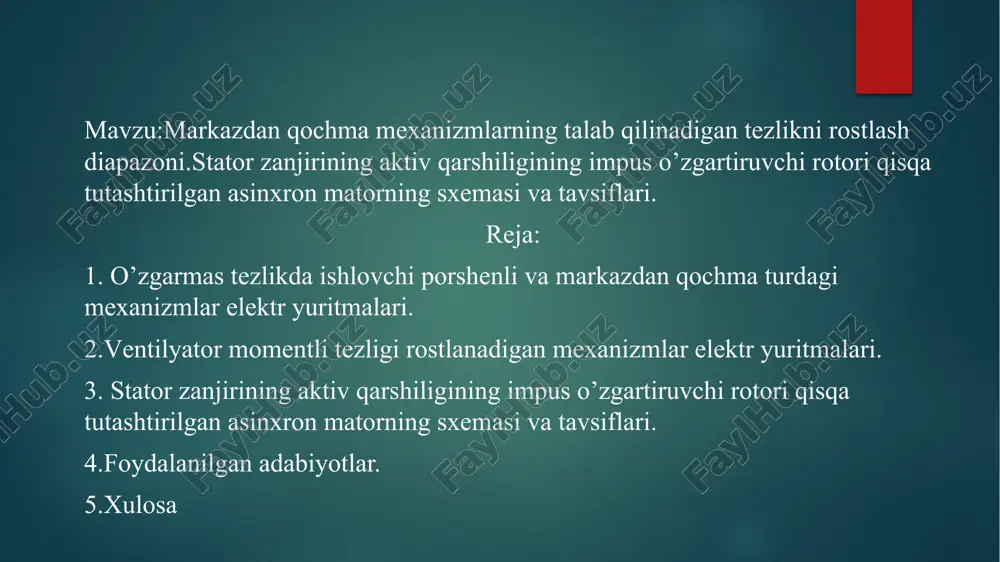

prezentatsiya powerpoint andijon texnika instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi qurbonboyev nurmuhammadning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan tayyorlagan mustaqil ishi mavzu:markazdan qochma mexanizmlarning talab qilinadigan tezlikni rostlash diapazoni.stator zanjirining aktiv qarshiligining impus o’zgartiruvchi rotori qisqa tutashtirilgan asinxron matorning sxemasi va tavsiflari. reja: 1. o’zgarmas tezlikda ishlovchi porshenli va markazdan qochma turdagi mexanizmlar elektr yuritmalari. 2.ventilyator momentli tezligi rostlanadigan mexanizmlar elektr yuritmalari. 3. stator zanjirining aktiv qarshiligining impus o’zgartiruvchi rotori qisqa tutashtirilgan asinxron matorning sxemasi va tavsiflari. 4.foydalanilgan adabiyotlar. 5.xulosa elektr yuritma tizimlari o’rganilganida bu mexanizmlarni bir nechta guruxga bo’lish maqsadga muvofiq bo’ladi. birinchisiga, eng ko’p tarqalgan, agar elektr energiyasini salt yo’qotishini hisobga olmaganda va qarshi bosim bo’lmaganida, valdagi statik quvvat tezlikning kubiga proporsional ravishda o’zgaruvchi markazdan qochma tipdagi nasoslar, ventilyatorlar va kompressorlar kiradi, ya'ni bu ventilyator tavsifli mexanizmlar. ikkinchi guruhni validagi quvvat krivoship burilishining φ burchagiga bog’liq ravishda sinusoidal qonunga ko’ra o’zgaruvchi nasos va porshen tipidagi nasos …

2 / 13

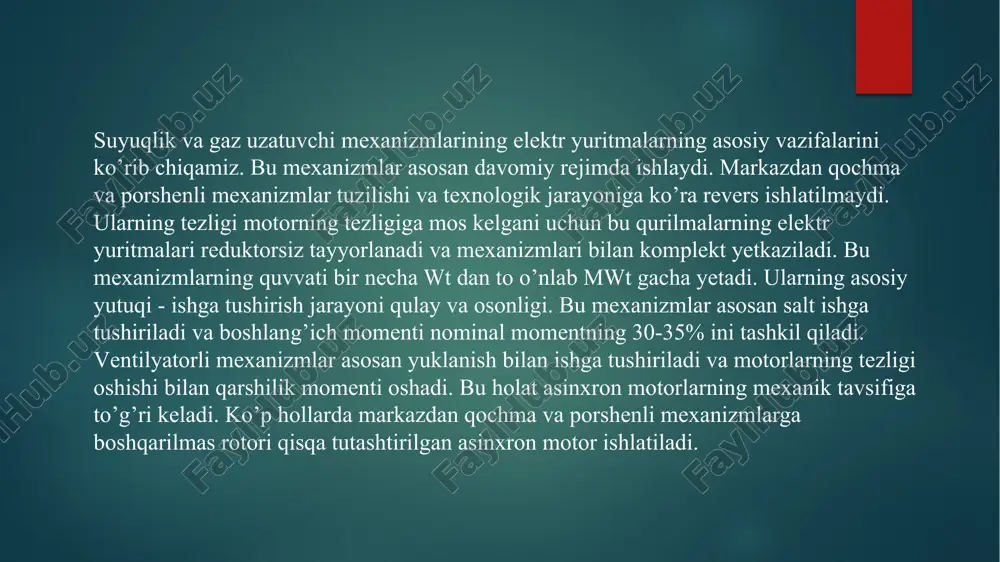

ari reduktorsiz tayyorlanadi va mexanizmlari bilan komplekt yetkaziladi. bu mexanizmlarning quvvati bir necha wt dan to o’nlab mwt gacha yetadi. ularning asosiy yutuqi - ishga tushirish jarayoni qulay va osonligi. bu mexanizmlar asosan salt ishga tushiriladi va boshlang’ich momenti nominal momentning 30-35% ini tashkil qiladi. ventilyatorli mexanizmlar asosan yuklanish bilan ishga tushiriladi va motorlarning tezligi oshishi bilan qarshilik momenti oshadi. bu holat asinxron motorlarning mexanik tavsifiga to’g’ri keladi. ko’p hollarda markazdan qochma va porshenli mexanizmlarga boshqarilmas rotori qisqa tutashtirilgan asinxron motor ishlatiladi. uzatishni ravon va avtomatik tarzda amalga oshirishni talab qiladigan qurilmalarda elektr yuritma rostlanuvchi qilib bajariladi. markazdan qochma turdagi mexanizmlarning tavsiflari rostlanuvchi elektr motorlarda ham statik, ham talab qilingan tezlik rostlavining diapazonida qulay ishlash sharoitini hosil qiladi. xaqiqatdan ilgari ko’rsatilgandek tezlik kamida kvadratga kamaytirilganda, valga bo’lgan qarshilik momenti ham kamayadi. bu kichik tezlikda ishlayotgan elektr motorlarning issiqlik rejimini yengillashtiradi. proporsionallik qonunidan kelib chiqadiki, talab qilinadigan tezlikni rostlash diapazoni statik …

3 / 13

ning yuqori bo’lmasligi ular uchun rostlavchi asinxron elektr yuritmalarning oddiy sxemasini qo’llash imkonini beradi. unchalik katta bo’lmagan quvvatli (7...10 kwt) qurilmalar uchun bu masala kuchlanishni rostlavchi – rotori qisqa tutashtirilgan asinxron motor 78 tizimlari yordamida yechiladi. kuchlanishni rostlavchisi sifatida ko’pincha tiristorli kommutatorlar qo’llaniladi. binodagi zaruriy havo almashinuvi va kerakli haroratni saqlash, binodagi ventilyatsiyalanayotgan havo haroratining belgilangan darajasiga bog’liq holda tortuvchi ventilyator aylanish chastotasini avtomatik tarzda ravon rostlash yo’li bilan amalga oshiriladi. harorat belgilangan darajadan o’zgarganida qurilmaning chiqishidagi harorat datchigining signaliga ko’ra kuchlanish o’zgaradi, shunga ko’ra ventilyator elektr motorining aylanish tezligini rostlashga erishiladi. asinxron motor tezligini impulsli boshqaruv usulini juda onson amalga oshirish mumkin. qarshilik ortganida motorning kritik sirpanishi kamaygani uchun, yuritmaning barqaror ishlash tezligining diapazoni hatto mexanizmning “ventilyatorli” tavsifida ham juda kichik bo’lib qoladi. tezlik bo’yicha teskari manfiy bog’liqlikni kiritilishi mexanizmdan talab qilinadigan tezlik diapazonida yopiq elektr yuritma tizimini barqaror ishlashini va mexanik tavsiflarini bikir bo’lishini ta'minlaydi. teskari bog’lanish signali …

4 / 13

sida motorning hajmini kattalashtirishga bo’lgan ehtiyoj kamayadi va yuqorida ko’rilgan tezlikni rostlash usullarida yuritmaning quvvat doirasini kengaytirish imkoni tug’iladi. misol uchun, rostlashning impulsli usuli rotor zanjirining qo’shimcha qarshiligi kommutatsiyasiga qo’llanilishi maqsadga muvofiq. bir qator hollarda mexanizmlar yuritmalari tezligini rostlash ularning asinxron yoki sinxron motorlari orqali bajariladi. shu o’rinda elektr motor va ishlab chiqaruvchi mexanizm o’rtasida motor tezligini o’zgartirmay ishlab chiqarish mexanizmining tezligini o’zgartirish imkonini beradigan gidromufta yoki asinxron sirpanish muftasi o’rnatiladi. foydalanilgan adabiyotlar 1.xoshimov o.o., umarov sh.b. umumsanoat mexanizmlarining avtomatlashtirilgan elektr yuritmalari. darslik.- toshkent, 2020, 212 b 2. aj “ilmiy-texnika markazi” mchj “elektromexanika va energetikada texnologik uskunalar” kamalov t.s. abidov k 3. kamolov sh.o. "asinxron o'zgaruvchan tokli elektr yuritma uchun boshqaruv tizimlarini optimallashtirish algoritmlari va usullari" 2021, 2-3 b. 4. jaeschke, ralph l. (1978). controlling power transmission systems. cleveland, 5. "field-oriented control for motors". machinedesign.com. archived from 2021, 6. jumaev o a, nazarov j t, mahmudov g b, ismoilov m …

5 / 13

roq, sozlamalar to’g’ri va maqbul bo’lishini ta’minlash uchun har doim hujjatlar bilan tanishish hamda ishlash va ishlab chiqaruvchidan yoki sohadagi mutaxassislardan kerakli yordamni olishga arziydi. havo kompressorlari ishlash prinsipiga ko’ra hajmni qisqartirish hisobiga siqilgan havoni hosil qiluvchi va maxsus konstruksiyali parraklar o’rnatilgan ishchi g’ildirak aylanishi natijasida hosil bo’ladigan markazdan qochma yoki o’q bo’ylab yo’nalgan kuch ta'sirida siqilgan havoni hosil qiluvchi parrakli turlarga bo’linadi. image6.png image7.png image8.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
