1 / 19

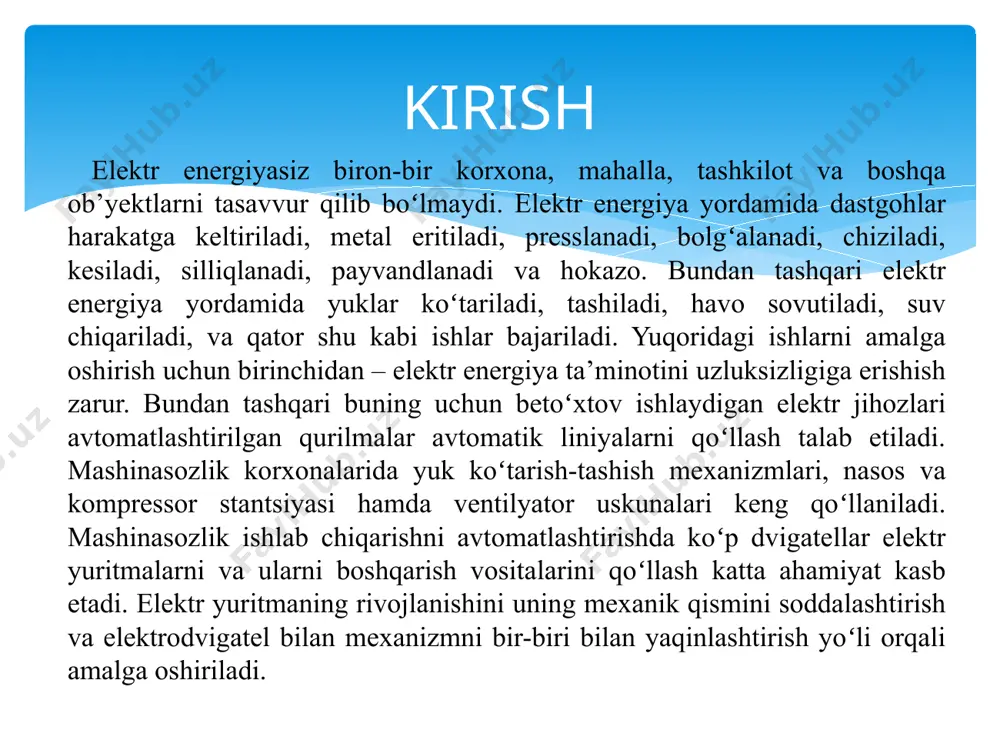

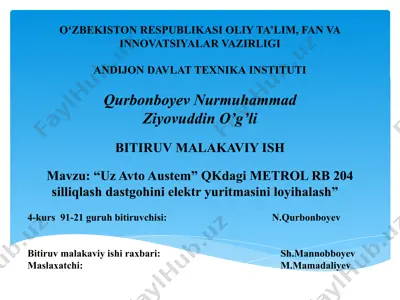

prezentatsiya powerpoint oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon davlat texnika instituti qurbonboyev nurmuhammad ziyovuddin o’g’li bitiruv malakaviy ish mavzu: “uz avto austem” qkdagi metrol rb 204 silliqlash dastgohini elektr yuritmasini loyihalash” 4-kurs 91-21 guruh bitiruvchisi: n.qurbonboyev bitiruv malakaviy ishi raxbari: sh.mannobboyev maslaxatchi: m.mamadaliyev elektr energiyasiz biron-bir korxona, mahalla, tashkilot va boshqa ob’yektlarni tasavvur qilib boʻlmaydi. elektr energiya yordamida dastgohlar harakatga keltiriladi, metal eritiladi, presslanadi, bolgʻalanadi, chiziladi, kesiladi, silliqlanadi, payvandlanadi va hokazo. bundan tashqari elektr energiya yordamida yuklar koʻtariladi, tashiladi, havo sovutiladi, suv chiqariladi, va qator shu kabi ishlar bajariladi. yuqoridagi ishlarni amalga oshirish uchun birinchidan – elektr energiya ta’minotini uzluksizligiga erishish zarur. bundan tashqari buning uchun betoʻxtov ishlaydigan elektr jihozlari avtomatlashtirilgan qurilmalar avtomatik liniyalarni qoʻllash talab etiladi. mashinasozlik korxonalarida yuk koʻtarish-tashish mexanizmlari, nasos va kompressor stantsiyasi hamda ventilyator uskunalari keng qoʻllaniladi. mashinasozlik ishlab chiqarishni avtomatlashtirishda koʻp dvigatellar elektr yuritmalarni va ularni boshqarish vositalarini qoʻllash katta ahamiyat kasb …

2 / 19

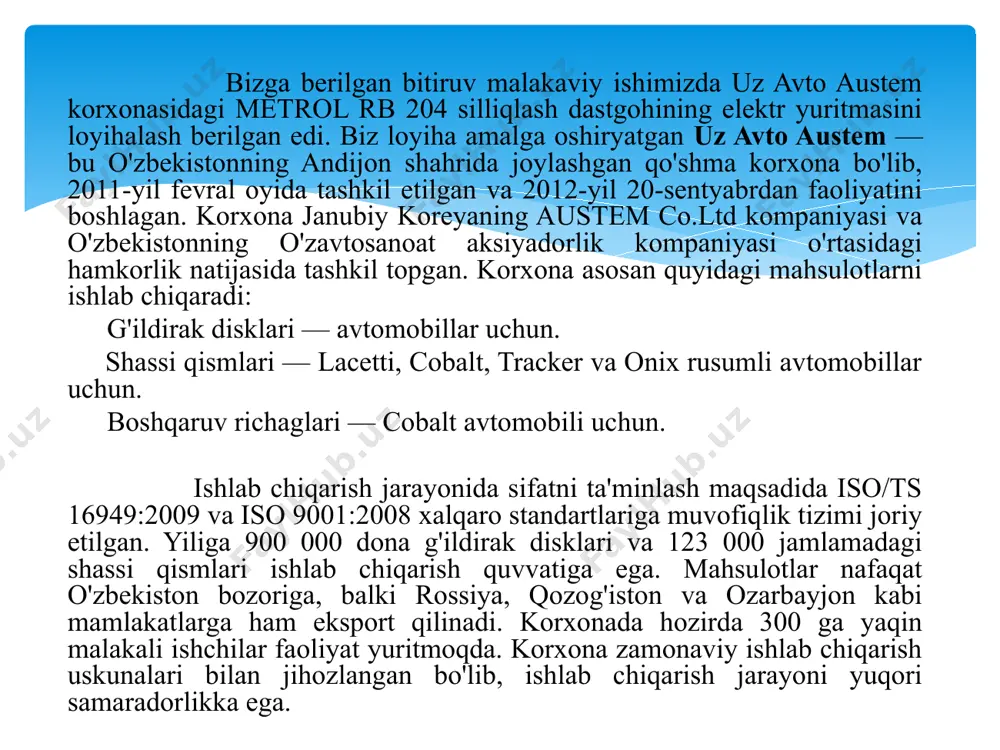

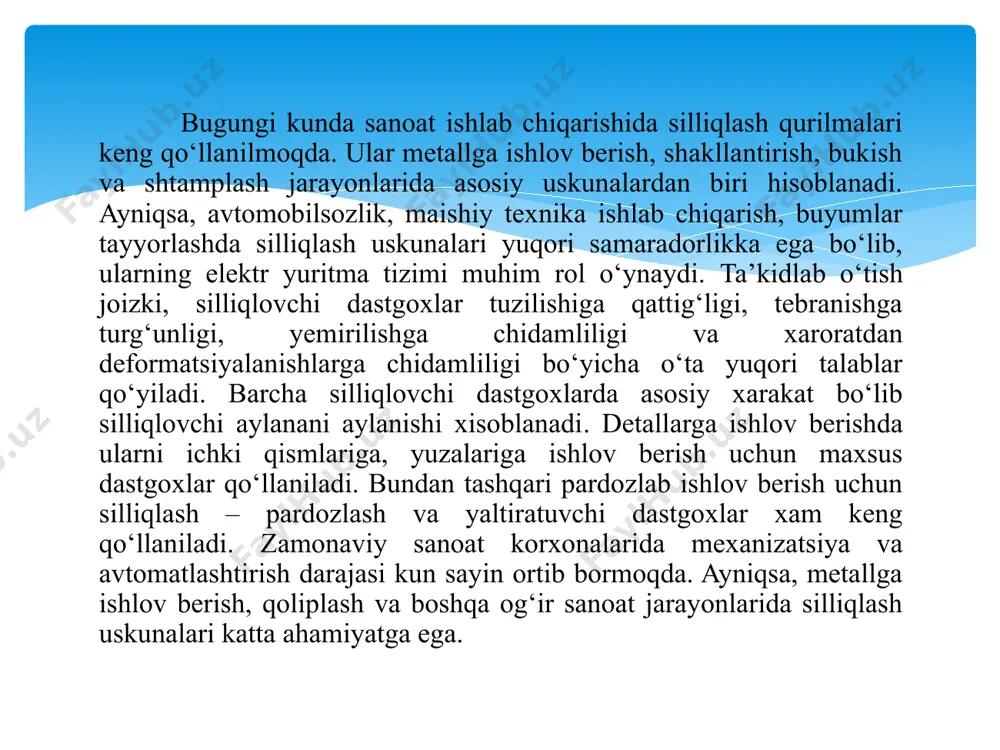

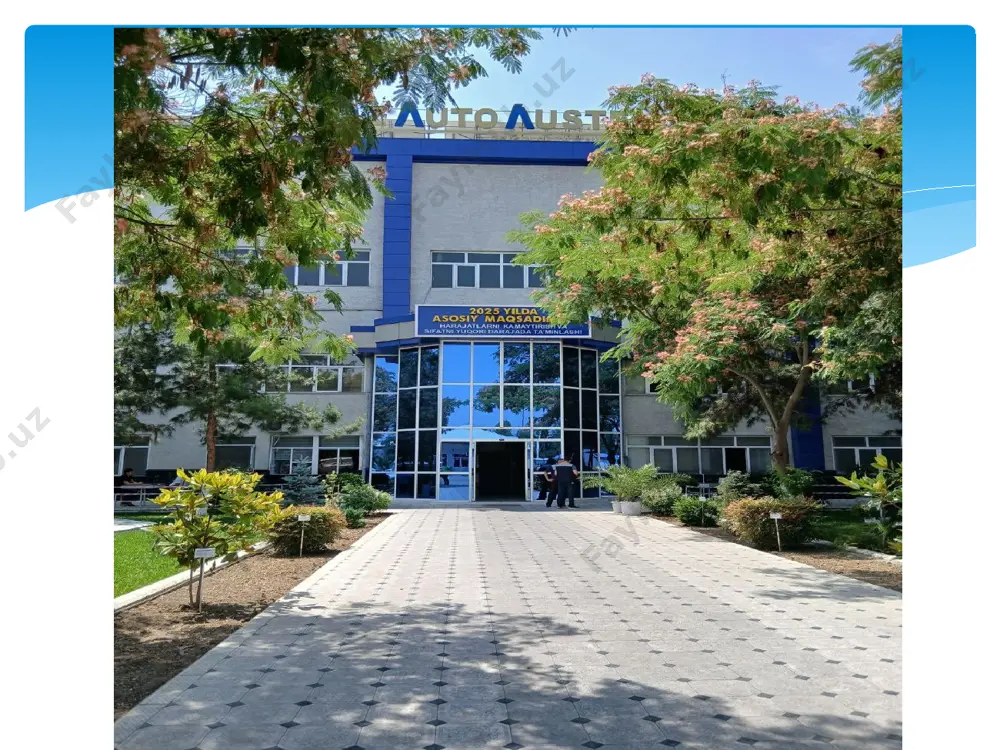

'zavtosanoat aksiyadorlik kompaniyasi o'rtasidagi hamkorlik natijasida tashkil topgan. korxona asosan quyidagi mahsulotlarni ishlab chiqaradi: g'ildirak disklari — avtomobillar uchun. shassi qismlari — lacetti, cobalt, tracker va onix rusumli avtomobillar uchun. boshqaruv richaglari — cobalt avtomobili uchun. ishlab chiqarish jarayonida sifatni ta'minlash maqsadida iso/ts 16949:2009 va iso 9001:2008 xalqaro standartlariga muvofiqlik tizimi joriy etilgan. yiliga 900 000 dona g'ildirak disklari va 123 000 jamlamadagi shassi qismlari ishlab chiqarish quvvatiga ega. mahsulotlar nafaqat o'zbekiston bozoriga, balki rossiya, qozog'iston va ozarbayjon kabi mamlakatlarga ham eksport qilinadi. korxonada hozirda 300 ga yaqin malakali ishchilar faoliyat yuritmoqda. korxona zamonaviy ishlab chiqarish uskunalari bilan jihozlangan bo'lib, ishlab chiqarish jarayoni yuqori samaradorlikka ega. bugungi kunda sanoat ishlab chiqarishida silliqlash qurilmalari keng qo‘llanilmoqda. ular metallga ishlov berish, shakllantirish, bukish va shtamplash jarayonlarida asosiy uskunalardan biri hisoblanadi. ayniqsa, avtomobilsozlik, maishiy texnika ishlab chiqarish, buyumlar tayyorlashda silliqlash uskunalari yuqori samaradorlikka ega bo‘lib, ularning elektr yuritma tizimi muhim rol o‘ynaydi. ta’kidlab …

3 / 19

jarayonlarida silliqlash uskunalari katta ahamiyatga ega. metrol rb 204 silliqlash dastgohi uchun elektr yuritma tizimi yuqori aniqlik, ishonchlilik va uzluksiz ishlash imkoniyatini ta’minlaydigan tarzda tanlanadi. dastgoh sanoat sharoitida ishlatilgani uchun uch fazali 380 v kuchlanishli o‘zgaruvchan tokdan foydalaniladi. bu, ayniqsa, doimiy moment va barqaror tezlikda ishlov berish uchun zarur. “uz auto austem” korxonasidagi real ish yuklamalari asosida dvigatel quvvati 2.2 – 4 kvt oralig‘ida tanlanadi, bu esa silliqlash toshini yetarli aylanish tezligida aylantirishga va detallarni yuqori aniqlikda ishlov berishga imkon beradi. bugungi kunda sanoat ishlab chiqarishida silliqlash qurilmalari keng qo‘llanilmoqda. ular metallga ishlov berish, shakllantirish, bukish va shtamplash jarayonlarida asosiy uskunalardan biri hisoblanadi. ayniqsa, avtomobilsozlik, maishiy texnika ishlab chiqarish, temir-beton buyumlar tayyorlashda silliqlash uskunalari yuqori samaradorlikka ega bo‘lib, ularning elektr yuritma tizimi muhim rol o‘ynaydi. zamonaviy sanoat korxonalarida mexanizatsiya va avtomatlashtirish darajasi kun sayin ortib bormoqda. detallarda turli operatsiyalar bajarish uchun mo‘ljallangan; maxsus – bir turli detallarga ishlov berish uchun; …

4 / 19

ini koʼndalang siljitish uchun dastak 7 koʼndalang uzatishni reverslash va toʼxtatish uchun dastak. 8 stolni “yurgizish”, “toʼxtatish” tugmachasi 9 stolni tezligini rostlash dastagi 10 stolni xarakatlanish tayanchi 11 silliqlash aylanasini tik uzatish dastagi 12 sovitish joʼmragi 13 stolni teskari yoʼnaltirish dastagi silliqlash dastgoxini boshqarish elektrosxemasi bunda m1, m2, m3–bosh yuritma (silliqlovchi tosh), gidronasos va sovitish suyuqligi uzatadigan elektrodvigatellar. silliqlash dastgoxi silliqlovchi doirani aylantirishga sarflanadigan quvvat quyidagi formulada topiladi: psd= fzυk, bt detalni aylantirishga ketadigan quvvat esa: pdet=, bt bunda υk-doirani aylanma tezligi (20-50 m/sek.); kesish kuchi fzqabul qilingan empirik formuladan topiladi: fz=c1r υi0,7 s0,7t0,6 , bunda c1r=9,81 sr , sr- oʼzgarmas koffitsient (chiniqtirilgan poʼlatga ishlov berilganda u 2,2ga teng, chiniqtirilmagan poʼlat uchun -2,1, choʼyan uchun esa – 2.0), υi – xomashyoni (zagotovkani) aylanma tezligi 15...25m/min ga teng s-uzatish (mm/ayl.), t-silliqlash chuqurligi (mm) yuqorida keltirilgan maʼlumotlardan kelib chiqib metrol rb 204 rusumli silliqlovchi dastgoxni bosh mexanizmi uchun elektrodvigatel tanlashga oʼtamiz. buning …

5 / 19

kda): 86,7% ishlash samaradorligi (50% yukda): 85,4% og‘irlik: 25 kg 4a90l2y3 elektr motorining texnik xususiyatlari nominal quvvat: 3,0 kw tarmoqdan oladigan quvvati (50 hz): 3,5 kw kuchlanish (50 hz): 380 v ishlash tezligi: 2890 ayl/min quvvat omili (cos φ): 0,84 ishlash samaradorligi (100% yukda): 84,4% ishlash samaradorligi (75% yukda): 85,6% ishlash samaradorligi (50% yukda): 84,3% og‘irligi: 35 kg dastgox elektr jixozlarini iqtisodiy asoslash boʼyicha ikkita variantni oʼzaro taqqoslash amalga oshirilishi koʼzda tutilgan. 1 variant boʼyicha dastgoxni bazaviy elektr jixozlari tarkibiga kiruvchi m1, m2, m3 elektrodvigatellarni texnik iqtisodiy koʼrsatkichlari, 2-variant boʼyicha esa tavsiya etilayotgan elektr yuritma tarkibiga kiruvchi 4a rusumli elektrodvigatellarni texnik iqtisodiy koʼrsatkichlari taqqoslanadi. buning uchun elektrodvigatellarni 1 yil davomidagi qabul qilingan elektr energiya sarflari va ularni narxlari xisoblab topilib, oʼzaro taqqoslanadi va samaradorligi yuqori variant aniqlanadi. dvigatel variant dvigatel turi dvigatel quvvat kvt fik % tarmoqdan oladigan quvvat, kvt m1 bazaviy 4a90l2y3 3,0 84,0 3,5 tavsiya et. ao2-31-2 2,8 …
