1 / 14

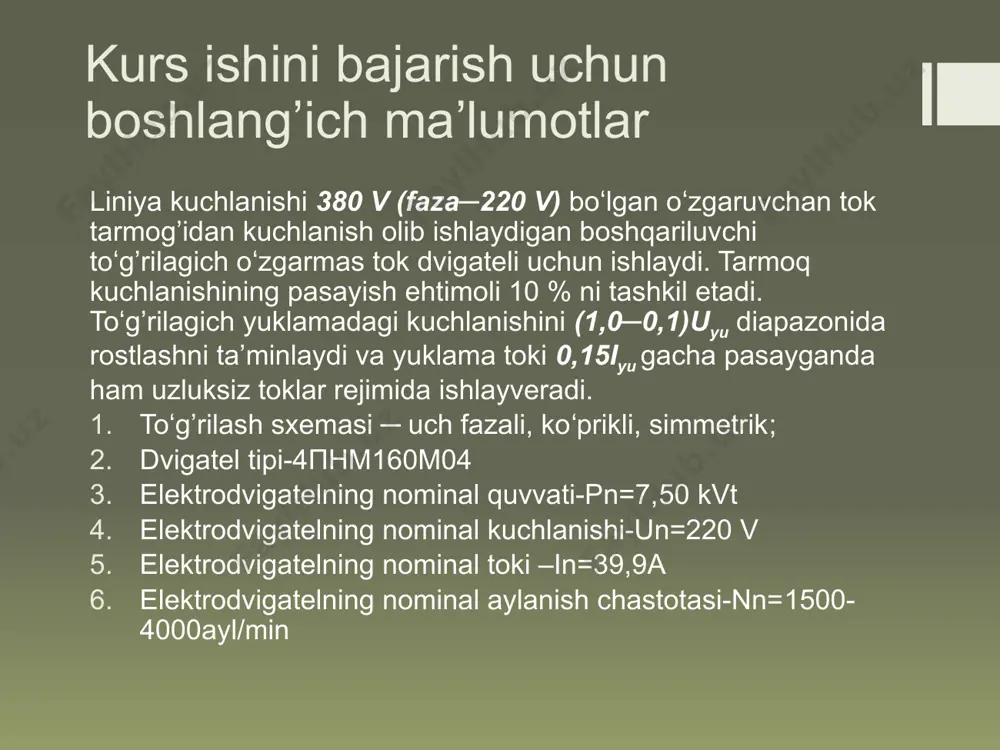

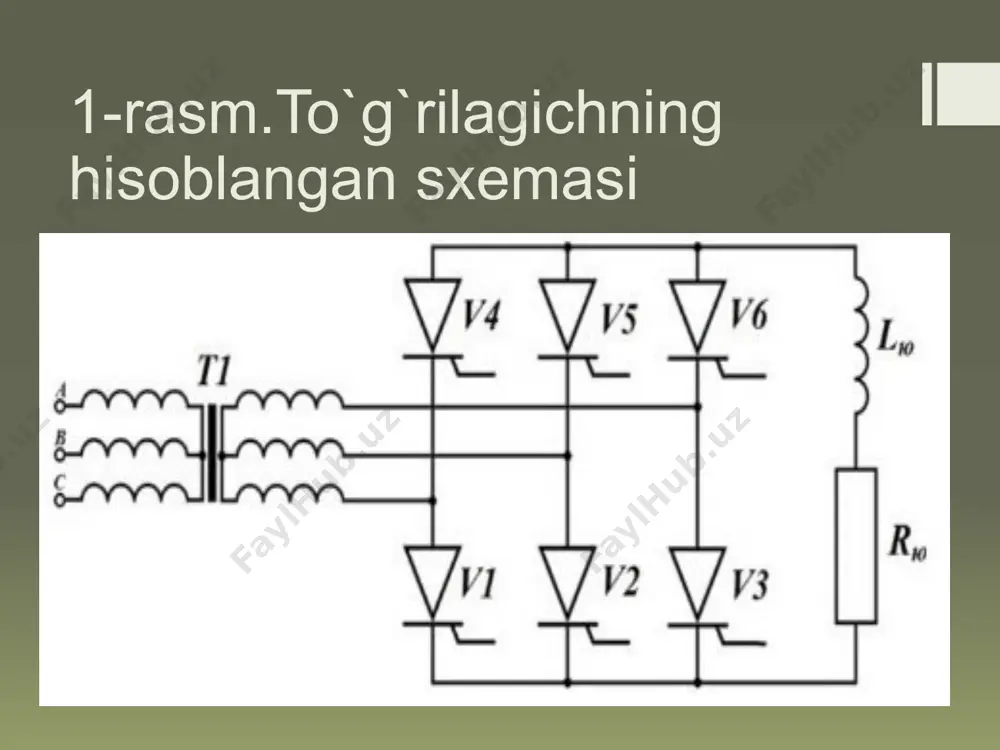

andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi olimov ulugbekning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasin fanidan kurs ishi andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi yuldasheva odinaning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasi fanidan kurs ishi kurs ishini bajarish uchun boshlang’ich ma’lumotlar liniya kuchlanishi 380 v (faza─220 v) boʻlgan oʻzgaruvchan tok tarmog’idan kuchlanish olib ishlaydigan boshqariluvchi toʻg’rilagich oʻzgarmas tok dvigateli uchun ishlaydi. tarmoq kuchlanishining pasayish ehtimoli 10 % ni tashkil etadi. toʻg’rilagich yuklamadagi kuchlanishini (1,0─0,1)uyu diapazonida rostlashni ta’minlaydi va yuklama toki 0,15iyu gacha pasayganda ham uzluksiz toklar rejimida ishlayveradi. toʻg’rilash sxemasi ─ uch fazali, koʻprikli, simmetrik; dvigatel tipi-4pnm160m04 elektrodvigatelning nominal quvvati-pn=7,50 kvt elektrodvigatelning nominal kuchlanishi-un=220 v elektrodvigatelning nominal toki –in=39,9a elektrodvigatelning nominal aylanish chastotasi-nn=1500-4000ayl/min 1-rasm.to`g`rilagichning hisoblangan sxemasi yuklama zanjiri parametrlari ventil oʻzgartgichi kirishidagi tok (transformatorning ikkilamchi chulg’ami toki i2 = ki2 ki i2dyu, bunda (2.2) ki2 ─ aktiv-induktiv yuklamada faza …

2 / 14

8,1=187,234 (v); 4) i2h ≥ i2f, bunda sht ─ transformatorning nominal quvvati; u1yu ─ birlamchi chulg’am kuchlanishi; usl ─ liniya kuchlanishi; u2yu ─ ikkilamchi chulg’am kuchlanishi; u2f─ faza kuchlanishi; i2h ─ ikkilamchi chulg’am toki; tmg-15 tipidagi transformatorni tanlaymiz, uning texnik malumotlari: sht=15 kva, u1yu=380 v, u2h=230 v, δrxx=60vt – salt yurish isroflari, δrqt=300 vt – qisqa tutashuv isroflari, uqt=4,5% ─ qisqa tutashuv kuchlanishi, isyu=5% ─ salt yurish toki. tanlangan transformatorni shartlar boʻyicha tekshiramiz 1) sht=15 kva≥st=10,547 kva ─ shart bajarildi; 2) u1h=380 v=usl=380 v – shart bajarildi; 3) u2h=230 v≥√3u2f=187,234 v ─ shart bajarildi; 4) i2h=36,96 a≥i2f=34,144 a ─ shart bajarildi. barcha shartlar bajarildi, demak transformator tipini uzil-kesil tanlaymiz tmg-15 transformatorni tanlash va tekshirgandan keyin uning ikkilamchi kuchlanishga keltirilgan parametrlari─induktiv xt va aktiv rt qarshiliklarini va transformatsiya koeffitsienti kt ni aniqlaymiz: δrkz ─ transformatordagi qisqa tutashuv isroflari. iv tokining oʻrtacha qiymati va ishchi kuchlanish uobr.m amplitudasi faza ventili uchun quyidagicha …

3 / 14

nt» markazi. 2003. ─ 124 b. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ t.: «ta’lim», 2009. ─ 155 b. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png

4 / 14

5 / 14
