1 / 15

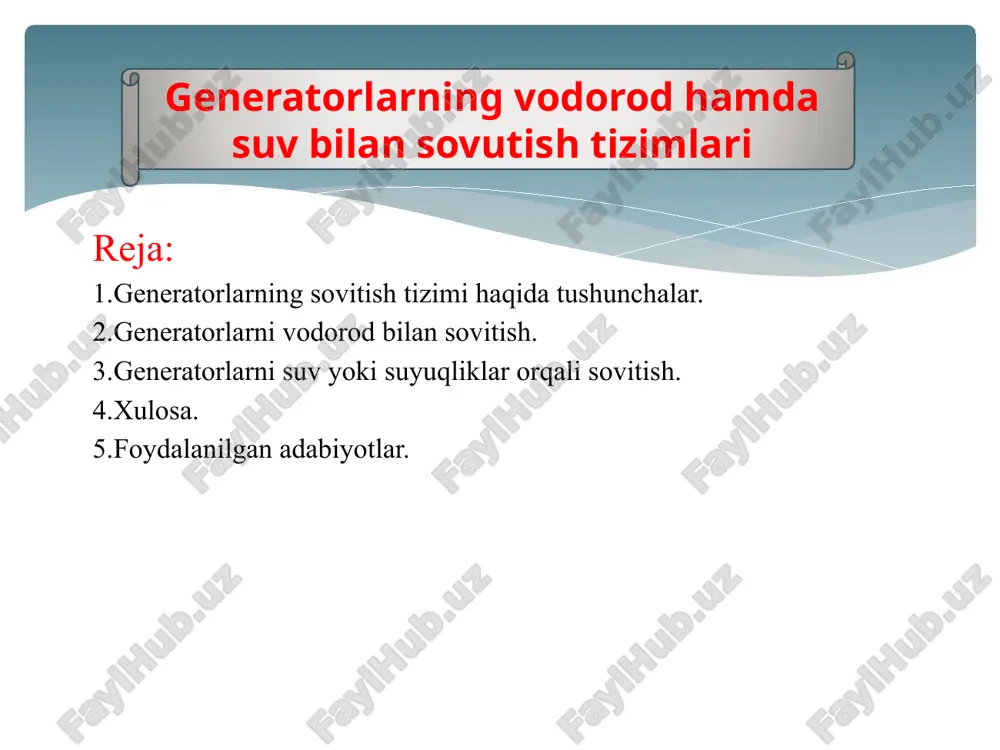

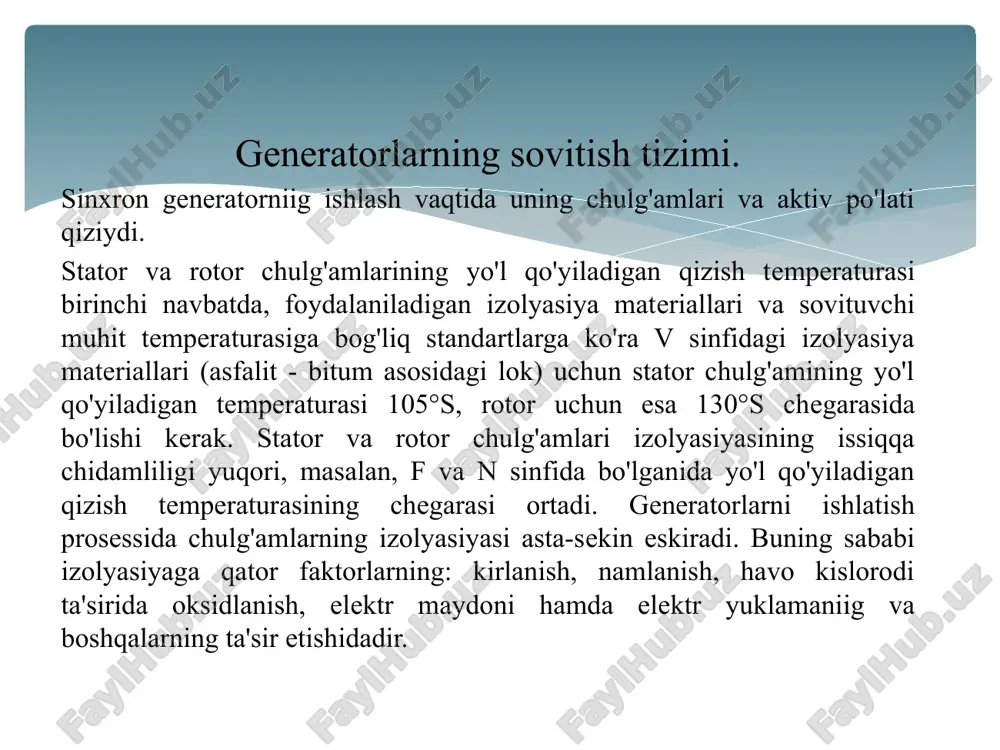

andijon mashinasozlik instituti elektro texnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi ortiqov alinurning stantsiya va podstansiyalarni elektr qismi fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektro texnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi ortiqov alinurning stantsiya va podstansiyalarni elektr qismi fanidan tayyorlagan mustaqil ishi reja: 1.generatorlarning sovitish tizimi haqida tushunchalar. 2.generatorlarni vodorod bilan sovitish. 3.generatorlarni suv yoki suyuqliklar orqali sovitish. 4.xulosa. 5.foydalanilgan adabiyotlar. generatorlarning vodorod hamda suv bilan sovutish tizimlari generatorlarning sovitish tizimi. sinxron generatorniig ishlash vaqtida uning chulg'amlari va aktiv po'lati qiziydi. stator va rotor chulg'amlarining yo'l qo'yiladigan qizish temperaturasi birinchi navbatda, foydalaniladigan izolyasiya materiallari va sovituvchi muhit temperaturasiga bog'liq standartlarga ko'ra v sinfidagi izolyasiya materiallari (asfalit - bitum asosidagi lok) uchun stator chulg'amining yo'l qo'yiladigan temperaturasi 105°s, rotor uchun esa 130°s chegarasida bo'lishi kerak. stator va rotor chulg'amlari izolyasiyasining issiqqa chidamliligi yuqori, masalan, f va n sinfida bo'lganida yo'l qo'yiladigan qizish temperaturasining chegarasi ortadi. generatorlarni ishlatish prosessida chulg'amlarning izolyasiyasi asta-sekin eskiradi. buning …

2 / 15

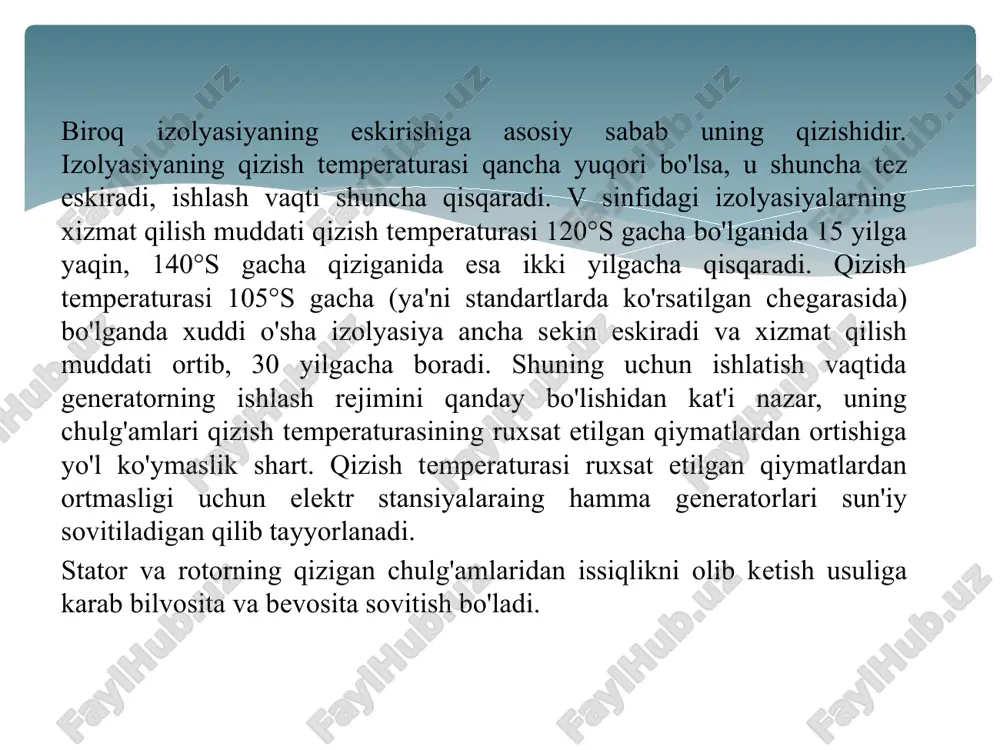

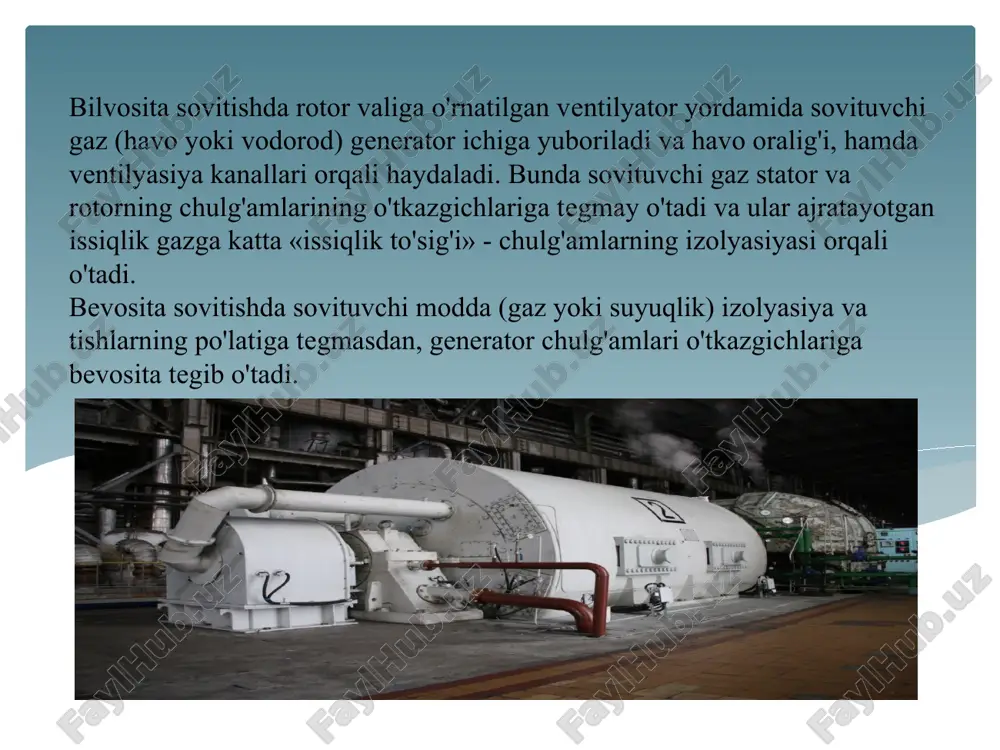

a) bo'lganda xuddi o'sha izolyasiya ancha sekin eskiradi va xizmat qilish muddati ortib, 30 yilgacha boradi. shuning uchun ishlatish vaqtida generatorning ishlash rejimini qanday bo'lishidan kat'i nazar, uning chulg'amlari qizish temperaturasining ruxsat etilgan qiymatlardan ortishiga yo'l ko'ymaslik shart. qizish temperaturasi ruxsat etilgan qiymatlardan ortmasligi uchun elektr stansiyalaraing hamma generatorlari sun'iy sovitiladigan qilib tayyorlanadi. stator va rotorning qizigan chulg'amlaridan issiqlikni olib ketish usuliga karab bilvosita va bevosita sovitish bo'ladi. bilvosita sovitishda rotor valiga o'rnatilgan ventilyator yordamida sovituvchi gaz (havo yoki vodorod) generator ichiga yuboriladi va havo oralig'i, hamda ventilyasiya kanallari orqali haydaladi. bunda sovituvchi gaz stator va rotorning chulg'amlarining o'tkazgichlariga tegmay o'tadi va ular ajratayotgan issiqlik gazga katta «issiqlik to'sig'i» - chulg'amlarning izolyasiyasi orqali o'tadi. bevosita sovitishda sovituvchi modda (gaz yoki suyuqlik) izolyasiya va tishlarning po'latiga tegmasdan, generator chulg'amlari o'tkazgichlariga bevosita tegib o'tadi. gidrogenerator ventilyasi- yasis yopiq tizimi: 1-rotor; 2-stator; 3-havo sovutgich; 4-ventelyator parraklari; havo bilan sovitish. havo bilan sovitishning ikki …

3 / 15

ing silliq rotorining sovishi ham samara beradi, chunki bunday holda u faqat havo bo'shlig'i tomonidan soviydi. bu holat esa turbogeneratorlarni havo bilan sovitish imkoniyatini ancha cheklashga olib keladi. turbogeneratorlarni vodorod bilan bilvosita sovitish. vodorod bilan bilvosita sovitiluvchi turbogeneratorlar prinsipial olganda havo bilan sovitishdagi kabi ventilyasiya sxemasiga ega. farqi shundan iboratki, bunda sovituvchi vodorodning hajmi generator korpusi bilan chegaralanadi, shuning uchun ham sovitgichlar korpusning ichiga joylashtiriladi. vodorod bilan sovitish havo bilan sovitishga nisbatan samaraliroq, chunki vodorod sovituvchi gaz sifatida havoga qaraganda bir qancha muhim afzalliklarga ega. u havoga qaraganda 1,54 mart katta issiqlik uzatish koeffisientiga va 7 marta ko'p issiqli o'tkazish xossasiga ega. oxirgi xossasi izolyasiya va pazlarnig oralig'ida vodorod qatlamining kichik issiqlik qarshilikka ega bo'lishiga olib keladi. vodorodniig zichligi havoga nisbatan ancha kichik bo'lganligi uchun ventilyasion yo'qotishlar 8-10 marta kamayib, buning natijasida generatorning fik 0,8—1% ga ortadi. havo muhitiga nisbatan vodorod muhitida oksidlanishning bo'lmasligi generatorning ishonchli ishlashini va chulg'am izolyasiyasining …

4 / 15

ig'izlagichlar bilan, stator va rotorning chulg'amiga tok o'tkazuvchilarni zichlab, gaz, sovituvchining qopqog'ini zichlab, lyuklarni, yon tomondagi olinuvchi to'siqlarni zich yopilishi kerak. gazning tashqariga chiqishini ishonchli to'suvchi moyli zichlagich bilan generator valini tig'izlash ancha murakkab ish. vodorodning ortiqcha bosimi ancha yuqori bo'lsa, generatorning sovishi shuncha samarali va demak generatorning aynan bir xil o'lchamlarida uning nominal quvvatini oshirish mumkin. biroq ortiqcha bosim 0,4—0,6 mpa dan ko'p bo'lsa, generatorning quvvatini oshirishdan kelib chiqadagan texnik qiynchiliklarni (tig'izlagichlar bilan chulg'am izolyasiyasi ishi murakkablashadi) engish uchun sarflanadigan mablag'ni oqlamaydi. shuning uchun hozirgi generatorlarda vodorod bosimi 0,6 mpa dan yuqori bo'lmaydi.vodorod bilan bilvosita sovitiluvchi generatorlar, zaruriyat tug'ilsa, havo bilan sovitilishi ham mumkin, lekin ularning quvvati tegishlicha kamayadi. generatorlarni suyuqlik bilan bevosita sovitish. generatorlarni suyuqlik bilan bevosita sovitishni amalga oshirishda sovituvchi suyuqlik sifatida, vodorodga nisbatan issiqlik ajratish qobiliyati ancha yuqori bo'lgan, distillangan suv yoki moy qo'llaniladi va natijada generatorlarning o'lchamlarini o'zgartirmay birlik quvvatini yana ham orttirish imkoniyatini beradi.distillangan …

5 / 15

generatorlar xam qo'llaniladi. kombinasiyalalangan sovitish tizimiga ega generatorlar: rotor suv bilan sovitiladi, stator (chulg'am, aktiv po'lat va konstruktiv elementlar) esa kabel moyi bilan sovitiladi. turbogeneratorning sovitishning yopiq tizimi turli tizimlarda sovitish samaradorligi havo bilan ortiqcha bosimi 0,005 mpa bo‘lgandagi vodorod bilan bilvosita ortiqcha bosimi 0,2 mpa bo‘lgandagi vodorod bilan bilvosita stator va rotorni vodorod bilan bevosita (ichki) sovitish stator chulg‘amini moy bilan va rotor chug‘lamini suv bilan bevosita sovitish stator va rotor chulg‘amini suv bilan bevosita sovitish 1,0 1,25 1,7 2,7 3,6 4,0 turbogeneratorlarni sovitish quvvatining ortishi, nisbiy birlikda hozirgi kunda elektr energiyaga bo`lggan talabning kattaligi tufayli generatorlarning turlari ham va shu bilan birgalikda ularning samaradorligi kundan kunga yangilanishlar bo`lmoqda.shu sababli elektr energiyasini eng katta qismini generatorlar ishlab chiqaradi.bu qurilmadalar juda katta va qimmatli bo`lgan qurilma hisoblanadi.bugungi kunda ushbu qimmat va o`ta katta bo`lgan qurilmani himoya qilish ham juda dolzab bo`lgan ishlardan bittasi bo`lib kelmoqda.ushbu slaydda generatorlarning vadorod va suv …
