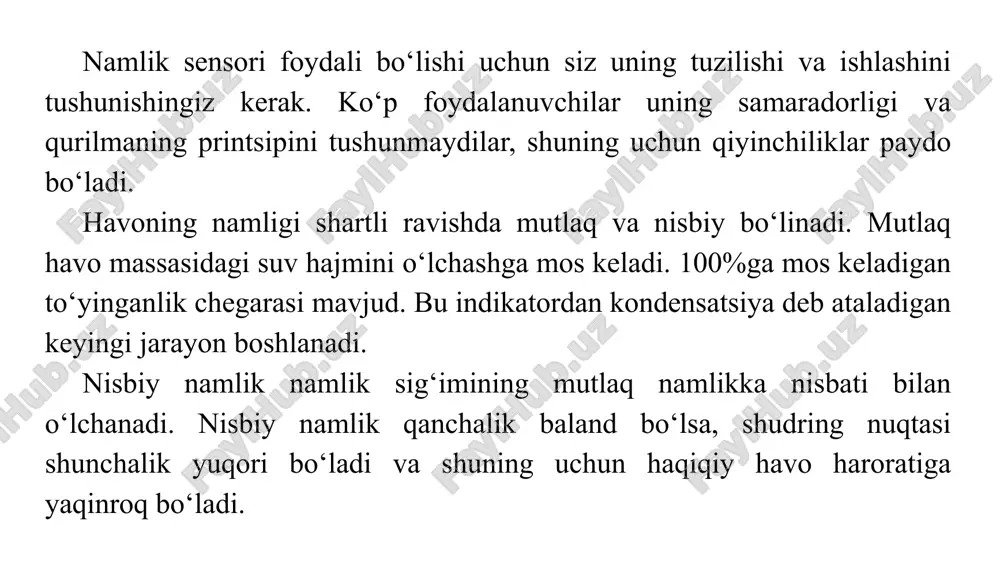

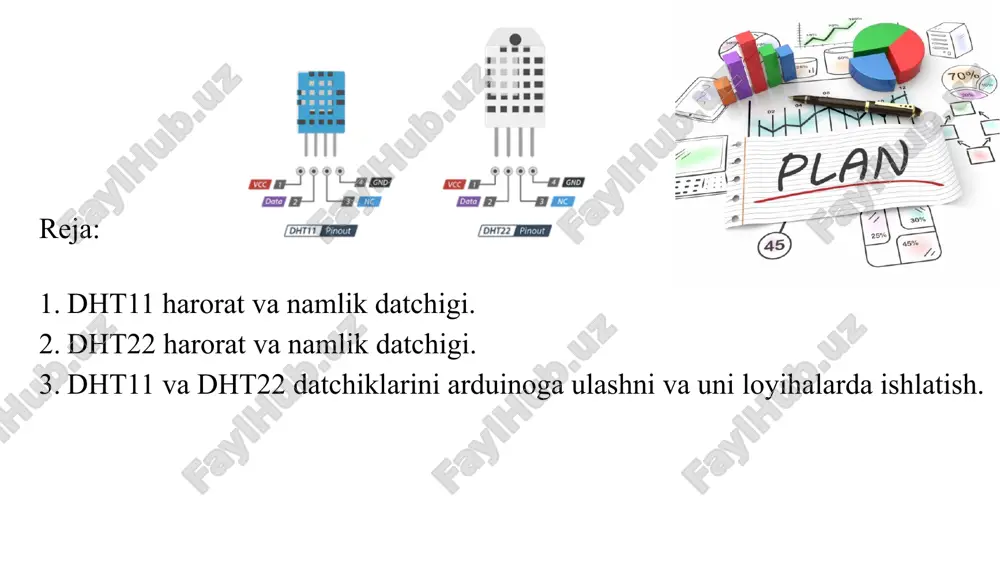

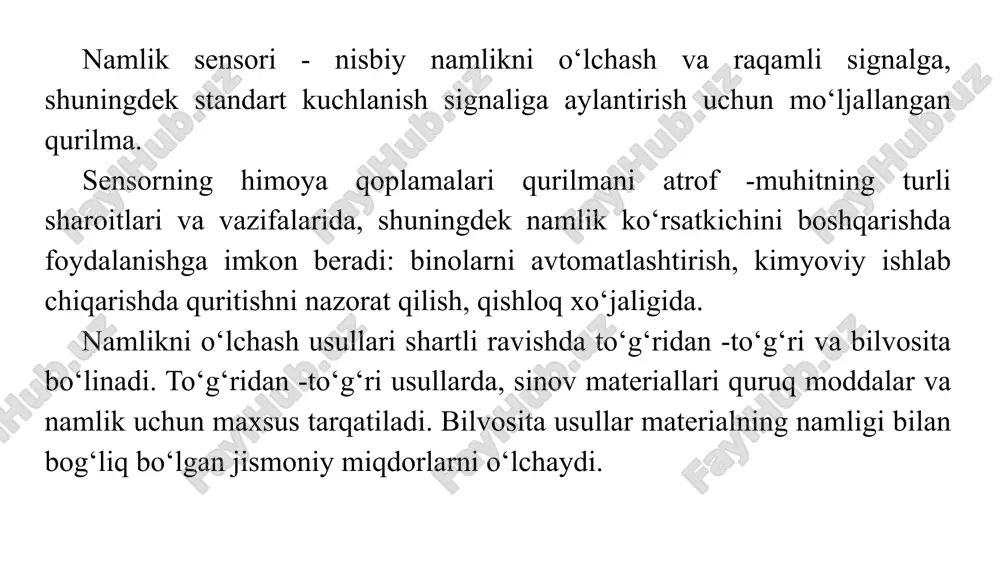

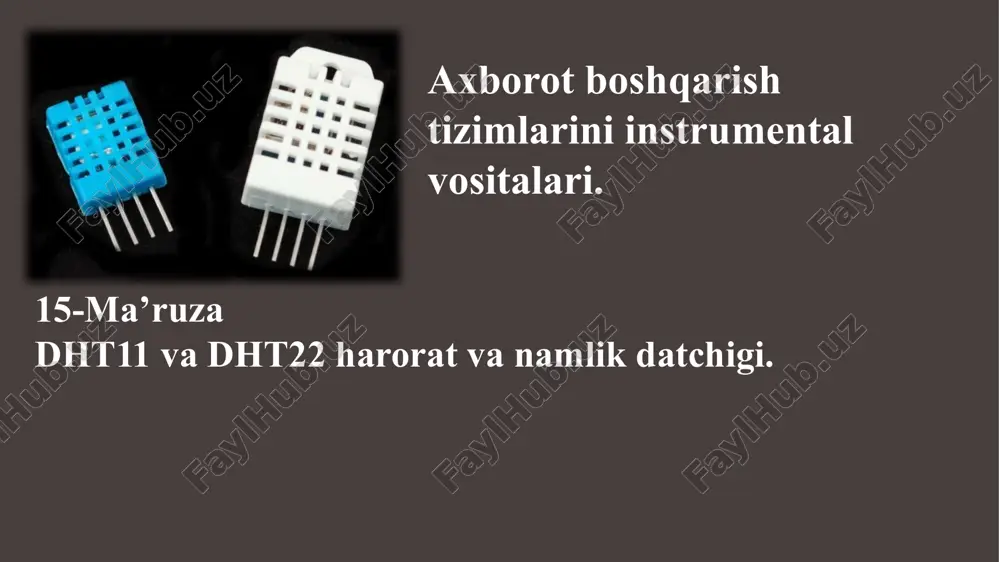

prezentatsiya powerpoint axborot boshqarish tizimlarini instrumental vositalari. 15-ma’ruza dht11 va dht22 harorat va namlik datchigi. reja: dht11 harorat va namlik datchigi. dht22 harorat va namlik datchigi. dht11 va dht22 datchiklarini arduinoga ulashni va uni loyihalarda ishlatish. namlik sensori foydali bo‘lishi uchun siz uning tuzilishi va ishlashini tushunishingiz kerak. ko‘p foydalanuvchilar uning samaradorligi va qurilmaning printsipini tushunmaydilar, shuning uchun qiyinchiliklar paydo bo‘ladi. havoning namligi shartli ravishda mutlaq va nisbiy bo‘linadi. mutlaq havo massasidagi suv hajmini o‘lchashga mos keladi. 100%ga mos keladigan to‘yinganlik chegarasi mavjud. bu indikatordan kondensatsiya deb ataladigan keyingi jarayon boshlanadi. nisbiy namlik namlik sig‘imining mutlaq namlikka nisbati bilan o‘lchanadi. nisbiy namlik qanchalik baland bo‘lsa, shudring nuqtasi shunchalik yuqori bo‘ladi va shuning uchun haqiqiy havo haroratiga yaqinroq bo‘ladi. namlik sensori - nisbiy namlikni o‘lchash va raqamli signalga, shuningdek standart kuchlanish signaliga aylantirish uchun mo‘ljallangan qurilma. sensorning himoya qoplamalari qurilmani atrof -muhitning turli sharoitlari va vazifalarida, shuningdek namlik ko‘rsatkichini boshqarishda foydalanishga …

2 / 16

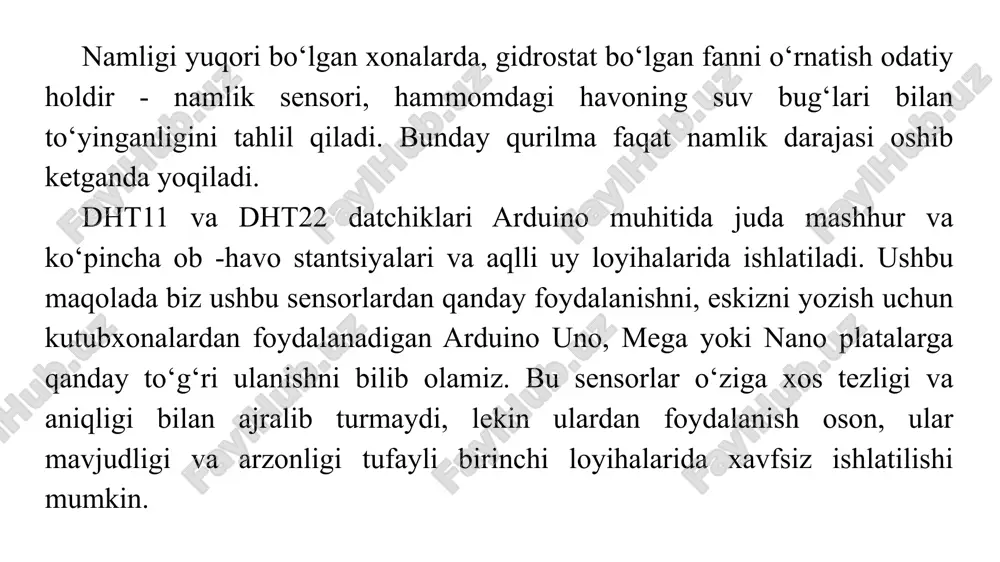

li uy loyihalarida ishlatiladi. ushbu maqolada biz ushbu sensorlardan qanday foydalanishni, eskizni yozish uchun kutubxonalardan foydalanadigan arduino uno, mega yoki nano platalarga qanday to‘g‘ri ulanishni bilib olamiz. bu sensorlar o‘ziga xos tezligi va aniqligi bilan ajralib turmaydi, lekin ulardan foydalanish oson, ular mavjudligi va arzonligi tufayli birinchi loyihalarida xavfsiz ishlatilishi mumkin. sensor ikki qismdan iborat - sig‘imli harorat sensori va gigrometr. birinchisi haroratni o‘lchash uchun, ikkinchisi havo namligini o‘lchash uchun ishlatiladi. ichidagi chip analog-raqamli konversiyalarni amalga oshirishi va mikrokontroller tomonidan o‘qiladigan raqamli signalni taqdim etishi mumkin. ko‘pgina hollarda, dht11 yoki dht22 ikkita versiyada mavjud: metall kontaktli plastmassa korpus shaklidagi alohida sensori yoki sensori va lehimli quvur elementlari bo‘lgan tayyor modul sifatida. ikkinchi variantni haqiqiy loyihalarda ishlatish ancha oson va yangi boshlanuvchilar uchun tavsiya etiladi. dht11 datchigi(sensori) iste'mol oqimi - 2,5 ma (ma'lumotlarni konvertatsiya qilishda maksimal qiymat); namlikni 20% dan 80% gacha o‘lchaydi. xato 5%gacha bo‘lishi mumkin; haroratni 0 dan 50 …

3 / 16

rat va namlik sensori ishlatilganda, qurilma dht22 ga qaraganda kamroq aniqroq qiymat beradi. analog o‘lchangan qiymatlarning katta diapazoniga ega, ammo narx mos keladi. dht22 harorat va namlik sensori, xuddi analogi kabi, bitta raqamli chiqishga ega, shuning uchun siz o‘qishni har 1-2 soniyada bir martadan ko‘p bo‘lmagan holda olishingiz mumkin. dht11 va dht22 datchiklari tez va aniq emas, lekin ular oddiy, arzon va mashg‘ulotlar uchun ajoyib. ular ikki qismdan iborat - namlik sensori va termistor. ichidagi chip a / d konvertatsiyasini amalga oshiradi va har qanday mikrokontroller o‘qishi mumkin bo‘lgan raqamli signalni chiqaradi. dht11 va dht22 sensorlar o‘rtasidagi farq nima? dht sensorlarining ikkita versiyasi bir -biriga o‘xshash va bir xil pinoutga ega. ularning farqlari xarakteristikada. xususiyatlar: dht11 sensori: namlikni 20-80% oralig‘ida aniqlash haroratni 0 ° c dan + 50 ° c gacha aniqlash ovoz berish tezligi sekundiga 1 marta dht22 sensori: namlikni 0-100% oralig‘ida aniqlash haroratni -40 ° c dan + …

4 / 16

riqlar: 1. ma’ruzaning nazariy materialini o‘rganish. 2. bundan tashqari ishlatilgan internet -resurslarni o‘rganing. 3. arduino sxemalarini o‘zingiz ulang. 4. arduino ideda mustaqil ravishda bu ish uchun dastur yozing. havolalar 1. https://prodatchik.ru/vidy/datchik-vlazhnosti/ 2. https://arduino-kit.ru/blogs/blog/project_14 3. https://xdomus.ru/arduino-i-umnyj-dom/monitoring-part2/ 4. http://edurobots.ru/2015/02/arduino-dlya-nachinayushhix-urok-9-podklyuchenie-datchika-temperatury-i-vlazhnosti-dht11-i-dht22/ 5. https://prodatchik.ru/vidy/datchik-vlazhnosti/ thank you that you took the time to watch image1.png image2.png image3.jpeg image4.png image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.png image10.png /docprops/thumbnail.jpeg
