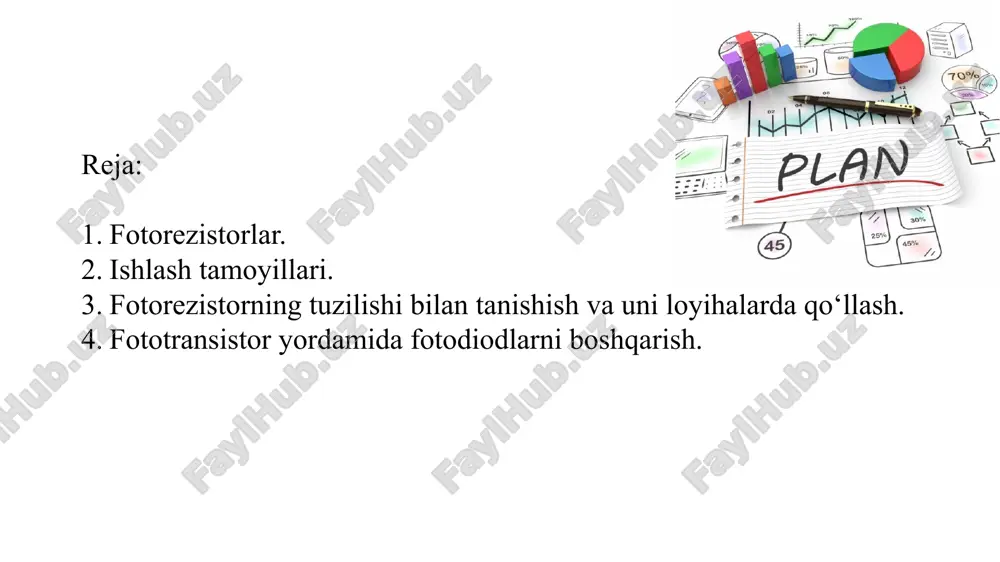

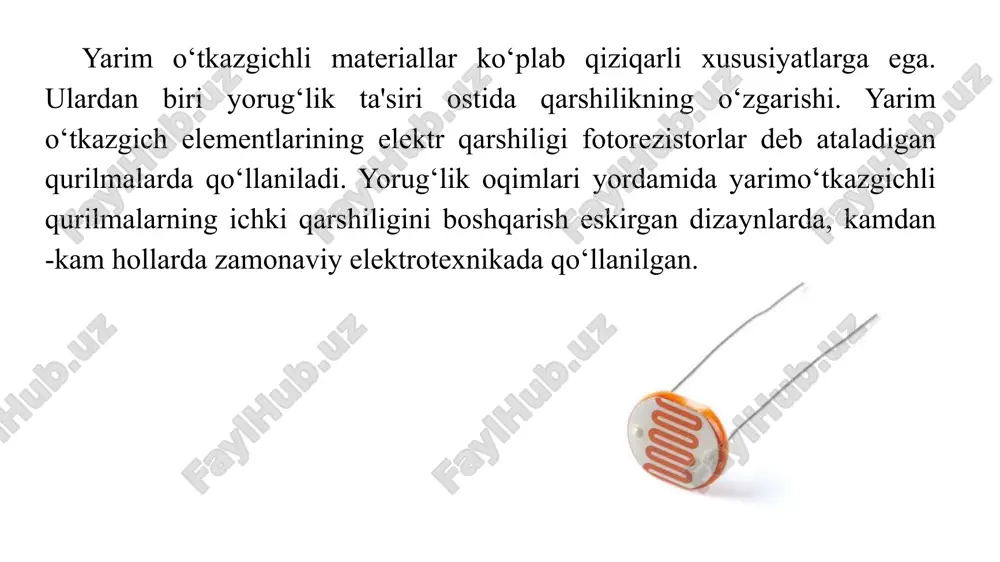

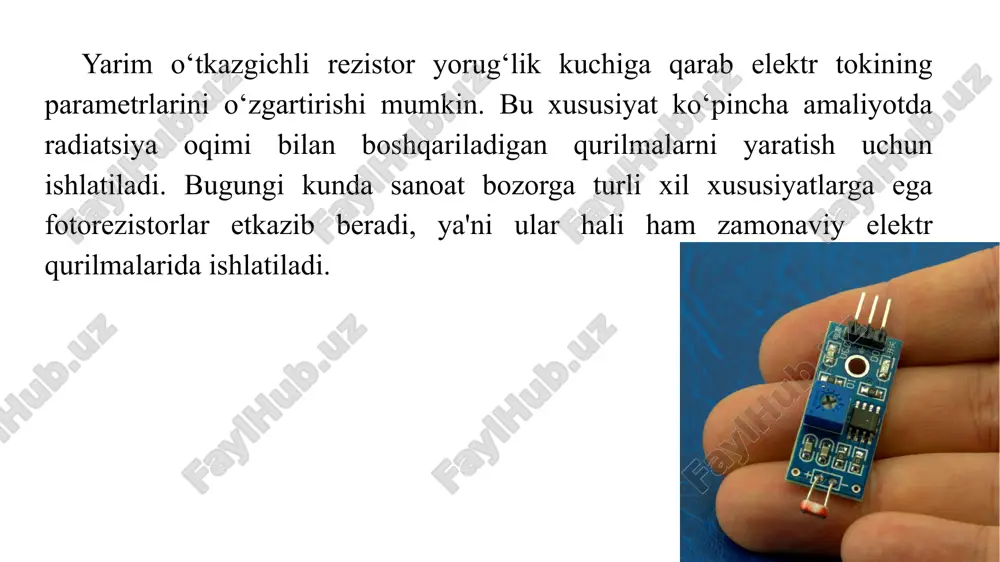

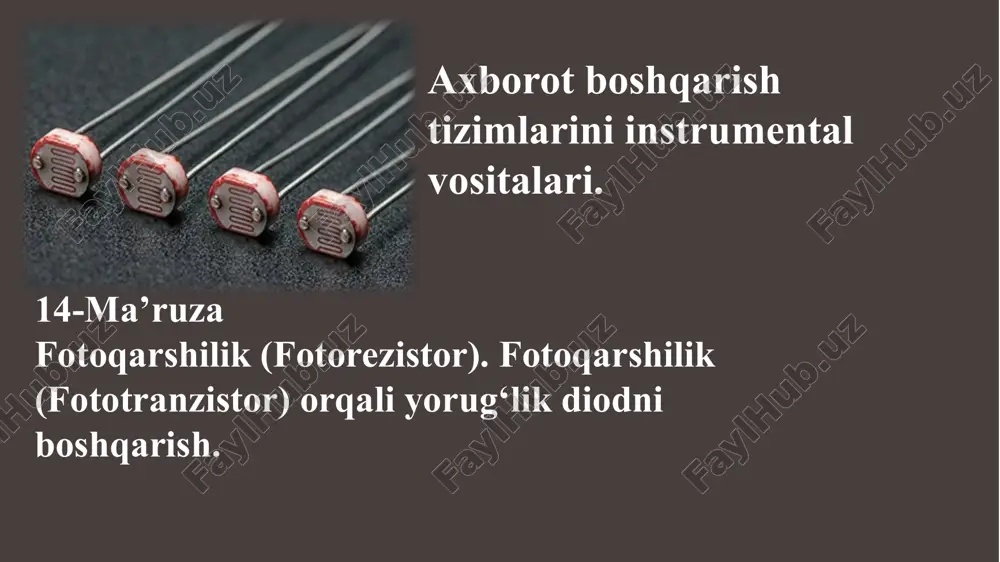

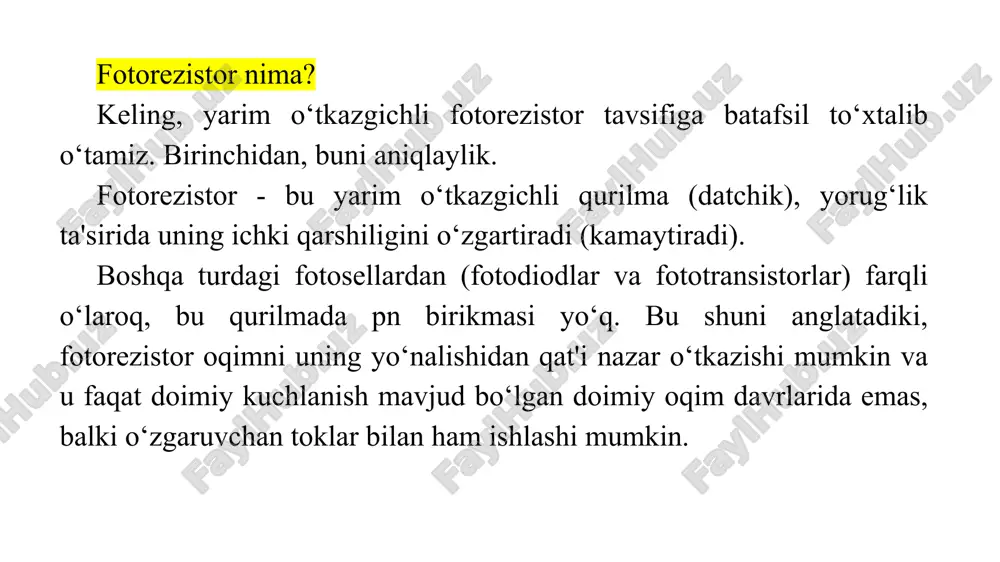

prezentatsiya powerpoint axborot boshqarish tizimlarini instrumental vositalari. 14-ma’ruza fotoqarshilik (fotorezistor). fotoqarshilik (fototranzistor) orqali yorug‘lik diodni boshqarish. reja: fotorezistorlar. ishlash tamoyillari. fotorezistorning tuzilishi bilan tanishish va uni loyihalarda qo‘llash. fototransistor yordamida fotodiodlarni boshqarish. yarim o‘tkazgichli materiallar ko‘plab qiziqarli xususiyatlarga ega. ulardan biri yorug‘lik ta'siri ostida qarshilikning o‘zgarishi. yarim o‘tkazgich elementlarining elektr qarshiligi fotorezistorlar deb ataladigan qurilmalarda qo‘llaniladi. yorug‘lik oqimlari yordamida yarimo‘tkazgichli qurilmalarning ichki qarshiligini boshqarish eskirgan dizaynlarda, kamdan -kam hollarda zamonaviy elektrotexnikada qo‘llanilgan. yarim o‘tkazgichli rezistor yorug‘lik kuchiga qarab elektr tokining parametrlarini o‘zgartirishi mumkin. bu xususiyat ko‘pincha amaliyotda radiatsiya oqimi bilan boshqariladigan qurilmalarni yaratish uchun ishlatiladi. bugungi kunda sanoat bozorga turli xil xususiyatlarga ega fotorezistorlar etkazib beradi, ya'ni ular hali ham zamonaviy elektr qurilmalarida ishlatiladi. fotorezistor nima? keling, yarim o‘tkazgichli fotorezistor tavsifiga batafsil to‘xtalib o‘tamiz. birinchidan, buni aniqlaylik. fotorezistor - bu yarim o‘tkazgichli qurilma (datchik), yorug‘lik ta'sirida uning ichki qarshiligini o‘zgartiradi (kamaytiradi). boshqa turdagi fotosellardan (fotodiodlar va fototransistorlar) farqli o‘laroq, bu …

2 / 24

tiga ilon bilan yupqa oltin, platina yoki boshqa korroziyaga chidamli metall surtiladi. (1 -rasmga qarang). qatlamlar changlanish yo‘li bilan qo‘llaniladi. kesilgan qatlamlar elektrodlarga ulanadi, ularga elektr toki beriladi. bu butun struktura ko‘pincha shaffof plastmassa bilan qoplangan va yorug‘lik nurlari kirishi uchun oynasi bo‘lgan qutiga joylashtirilgan (quydagi rasmga qarang). fotoresistorning tuzilishi ko‘rinish shakli, uning o‘lchamlari va materiali ishlab chiqaruvchi texnologiyasi tomonidan aniqlangan fotorezistor modeliga bog‘liq. model namunalari 3 va 4 -rasmlarda ko‘rsatilgan. asosi fotorezistordan iborat bo‘lgan sensor fotodetektor bugungi kunda sotuvda siz metall korpusdagi qismlarni, ko‘pincha plastik yoki ochiq turdagi modellarni ko‘rishingiz mumkin. ba'zi modellar püskürtme usulisiz amalga oshiriladi, lekin nozik bir qarshilik qatlami yarimo‘tkazgichdan to‘g‘ridan -to‘g‘ri kesiladi. kino fotosensorlarni ishlab chiqarish texnologiyalari ham mavjud (5 -rasmga qarang). yarimo‘tkazgich qatlamini yotqizish uchun turli xil fotorezist materiallar ishlatiladi. ko‘rinadigan yorug‘lik spektrini tuzatish uchun kadmiy selenid va kadmiy sulfid ishlatiladi. kengroq materiallar infraqizil nurlanishga sezgir: germaniy, sof yoki oltin, mis, rux aralashmalari bilan …

3 / 24

tashqi stimulyatorning moddasiga ta'sir qilish kerak. bunday stimulyator termal ta'sir yoki yorug‘lik bo‘lishi mumkin. yorug‘lik fotonlari ta'sirida yarimo‘tkazgich elektronlar bilan to‘yingan, buning natijasida u elektr tokini o‘tkaza oladi. elektron qancha ko‘p ishlab chiqarilsa, yarimo‘tkazgich materialining tokga qarshiligi shunchalik kam bo‘ladi. hozirgi quvvatning yoritishga bog‘liqligi rasmda ko‘rsatilgan. oqimning yoritishga bog‘liqligi grafigi fotorezistorlar ishi shu tamoyilga asoslanadi. elektronlarning shakllanishiga ko‘rinadigan yorug‘lik spektri ham, ko‘rinmas ham yordam beradi. bundan tashqari, fotorezistor yuqori energiyali infraqizil nurlariga sezgirroqdir. toza materiallar ko‘rinadigan nurga nisbatan past sezuvchanlik ko‘rsatadi. fotorezist qatlamining sezuvchanligini oshirish uchun unga har xil qo‘shimchalar qo‘shiladi, ular yarimo‘tkazgichning valentlik tasmasi ustida joylashgan yangilangan tashqi zonani hosil qiladi. elektronlar bilan bunday tashqi to‘yinganlik fotokonduktsiya oqimi bilan to‘yinganlik holatiga o‘tish uchun kam energiya talab qiladi. tashqi fotoelektrik effekt paydo bo‘ladi, bu ko‘rinadigan nurlanish spektri bilan rag‘batlantiriladi. qo‘shimchalarni tanlash orqali turli spektral diapazonlarda ishlash uchun fotorezistorlar yaratish mumkin. fotorezistor spektral sezuvchanlikka ega. agar yorug‘lik to‘lqin uzunligi o‘tkazuvchanlik zonasidan …

4 / 24

ritish) ko‘pincha ishlatiladi. ular nisbatan sodda, qimmat emas va har qanday internet -do‘kondan topish va sotib olish oson. arduino fotorezistori sizga yorug‘lik darajasini nazorat qilish va uning o‘zgarishiga javob berish imkonini beradi. ushbu maqolada biz fotorezistor nima ekanligini, unga asoslangan yorug‘lik sensori qanday ishlashini, sensorni arduino platalariga qanday to‘g‘ri ulash kerakligini ko‘rib chiqamiz. fotorezistor, nomidan ko‘rinib turibdiki, deyarli har qanday elektron sxemada topilgan rezistorlar bilan bog‘liq. an'anaviy qarshilikning asosiy xarakteristikasi uning qarshilik qiymatidir. voltaj va oqim bunga bog‘liq, qarshilik yordamida biz boshqa komponentlarning zarur ish rejimlarini o‘rnatamiz. qoida tariqasida, xuddi shu ish sharoitida rezistorning qarshilik qiymati deyarli o‘zgarmaydi. oddiy rezistordan farqli o‘laroq, fotorezistor atrofdagi yorug‘lik darajasiga qarab qarshilikni o‘zgartirishi mumkin. bu shuni anglatadiki, elektron sxemadagi parametrlar doimo o‘zgarib turadi, birinchi navbatda biz fotorezistor bo‘ylab tushayotgan kuchlanishdan manfaatdormiz. arduino analog pimlarida kuchlanish o‘zgarishini to‘g‘rilab, biz kontaktlarning zanglashiga olib keladigan mantiqni o‘zgartirishimiz mumkin, shu bilan tashqi sharoitga mos keladigan qurilmani yaratishimiz mumkin. …

5 / 24

yorug‘lik darajasini aniqlash, sirtdagi oq yoki qora joylarni aniqlash va shunga muvofiq chiziq bo‘ylab harakatlanish yoki boshqa harakatlarni bajarish imkonini beradi. modelni yig‘ish uchun bizga quyidagilar kerak: arduino platasi 6 ta sim "papa-papa" fotorezistor yorug‘lik chiqaruvchi diod 220 omli qarshilik 10 kom qarshilik arduino veb -saytidan yuklab olish mumkin bo‘lgan arduino ide dasturi. modelning arduinoga ulanish sxemasi: modelning arduinoga ulanish sxemasi quyidagicha: mustaqil ishlash uchun topshiriqlar: 1. ma’ruzaning nazariy materialini o‘rganish. 2. bundan tashqari ishlatilgan internet -resurslarni o‘rganing. 3. arduinosxemalarini o‘zingiz ulang. 4. arduino ideda mustaqil ravishda bu ish uchun dastur yozing. havolalar 1. https://www.asutpp.ru/fotorezistor.html 2. https://arduinomaster.ru/datchiki-arduino/photorezistor-arduino-datchik-sveta/ 3. https://arduinoplus.ru/kak-ispolzovat-fotorezistor/ 4. https://www.youtube.com/watch?v=xjv2dq14z04&t=136s 5. http://edurobots.ru/2014/05/arduino-fotorezistor/ 6. https://arduinomaster.ru/datchiki-arduino/photorezistor-arduino-datchik-sveta/ 7. https://arduinoplus.ru/kak-ispolzovat-fotorezistor/ thank you that you took the time to watch image1.png image2.png image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.png image15.jpeg image16.jpeg image17.jpeg image18.png image19.png /docprops/thumbnail.jpeg
