1 / 68

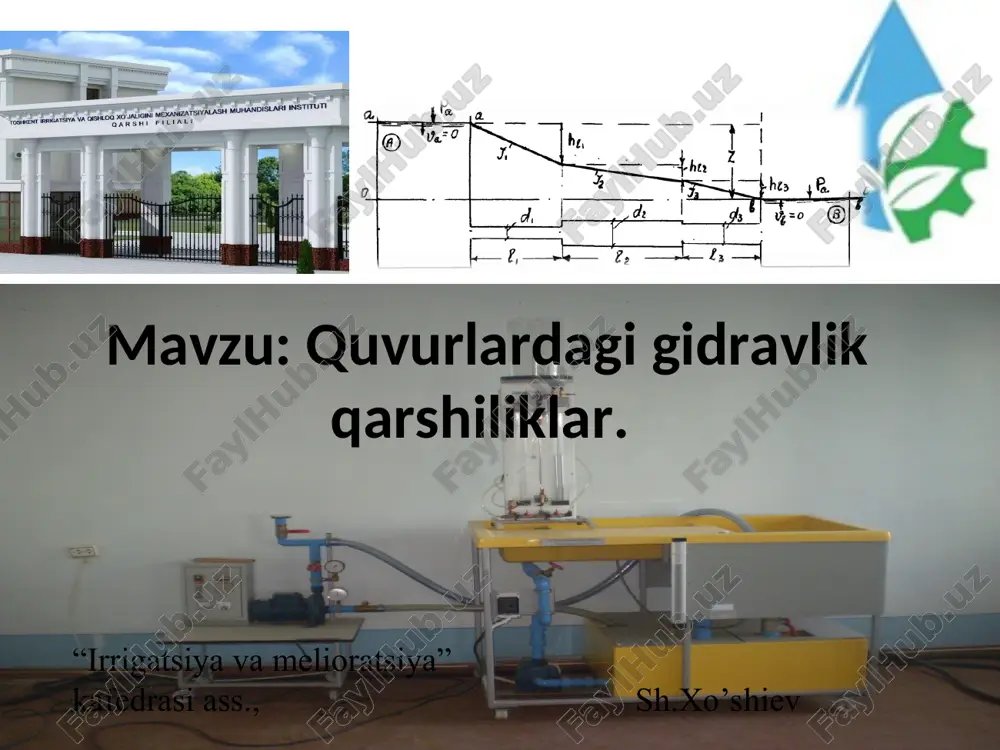

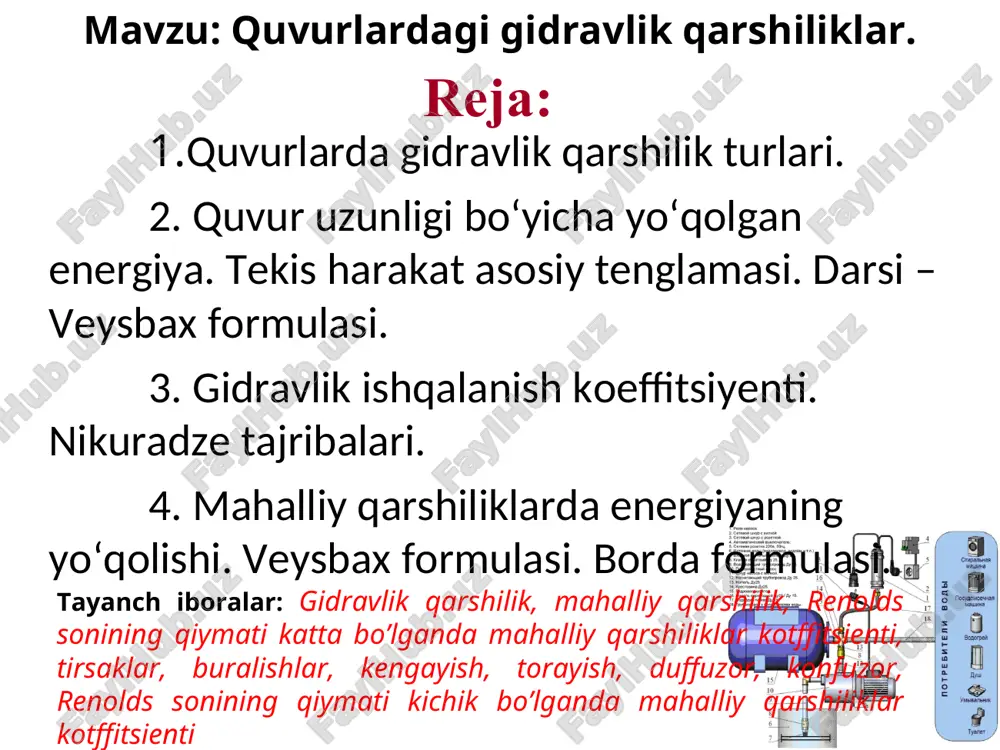

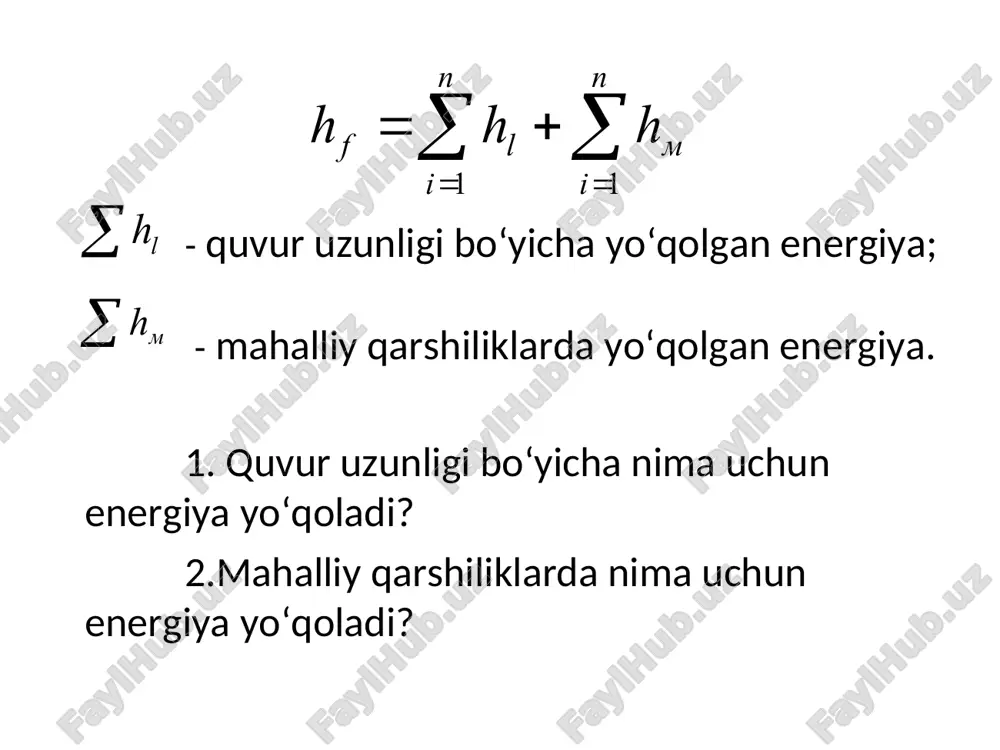

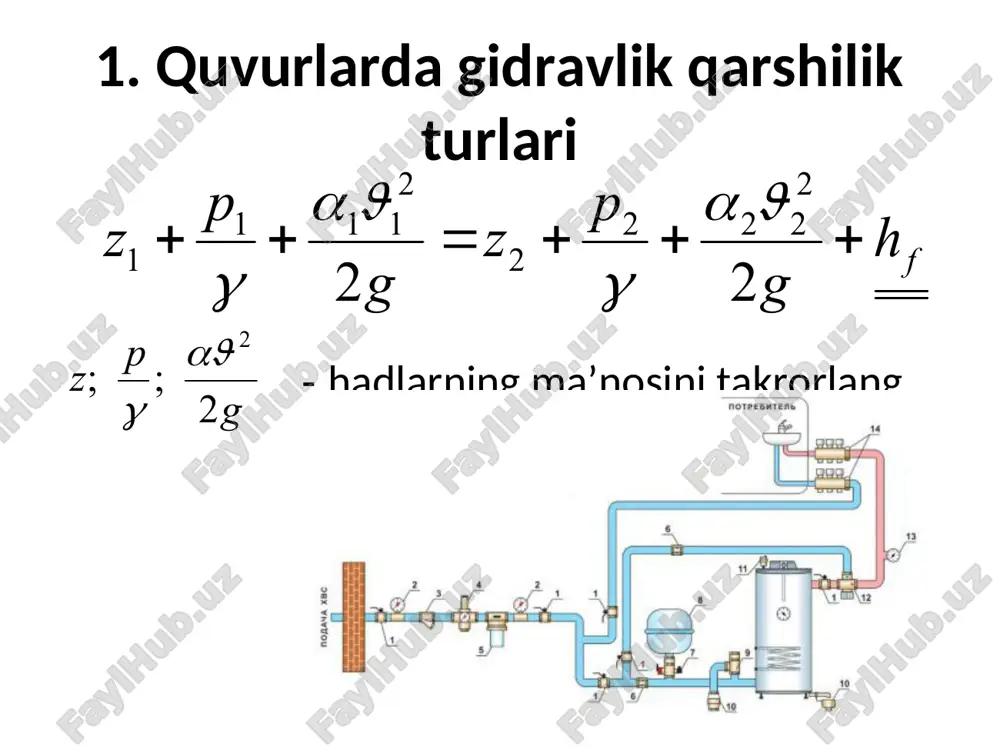

powerpoint presentation mavzu: quvurlardagi gidravlik qarshiliklar. “irrigatsiya va melioratsiya” kafedrasi ass., sh.xo’shiev reja: 1.quvurlarda gidravlik qarshilik turlari. 2. quvur uzunligi bo‘yicha yo‘qolgan energiya. tekis harakat asosiy tenglamasi. darsi – veysbax formulasi. 3. gidravlik ishqalanish koeffitsiyenti. nikuradze tajribalari. 4. mahalliy qarshiliklarda energiyaning yo‘qolishi. veysbax formulasi. borda formulasi. mavzu: quvurlardagi gidravlik qarshiliklar. tayanch iboralar: gidravlik qarshilik, mahalliy qarshilik, renolds sonining qiymati katta bo’lganda mahalliy qarshiliklar kotffitsienti, tirsaklar, buralishlar, kengayish, torayish, duffuzor, konfuzor, renolds sonining qiymati kichik bo’lganda mahalliy qarshiliklar kotffitsienti adabiyotlar a.arifjanov , x. fayziyev, a.toshxo’jaev. gidravlika, (darslik) toshkent:“fan va texnologiya”, 2019y.-368 b. arifjanov a.m., raximov q.t., xodjiyev a.k., gidravlika. - toshkent, timi, 2016.-3076. latipov k.sh., arifjanov a.m., fayziyev x., gidravlika, toshkent taki, 2015y.-180 b. latipov k.sh., arifjanov a.m., x.kadirov x., toshov b. gidravlika va gidravlik mashinalar, navoiy sh., alisher navoiy, 2014. -3456. arifjanov a.m., gidravlikadan masalalar to’plami - toshkent, 2004. -167 b. •bozorov d.r.,karimov r.m., j.s.kazbekov j.s., xidirov s.k., gidravlika - …

2 / 68

quvur uzunligi bo‘yicha yo‘qolgan energiya. tekis harakat asosiy tenglamasi. darsi – veysbax formulasi. asosiy shartlar: 1. barqaror harakat: 2. tekis harakat: qaralayotgan suyuqlik oqimining 1-1 va 2-2 kesimlar oralig’idagi bo’lagining og’irlik kuchi (1) uning s-s o’qiga proeksiyasi (2) rasmdagi chizmadan (3) (3) tenglamani (2) tenglamaga qo’ysak (4) suyuqlik oqimining 1-1 va 2-2 ko‘ndalang kesimlaridagi bosim kuchlari (5) bu yerda: va – oqimning 1-1 va 2-2 kesimlari og’irlik markaziga qo’yilgan bosimlar; – oqimning 1-1 va 2-2 kesimlari yuzasi. tashqi ishqalanish kuchi - . bu quvur-ning ichki devori va oqimning sirtqi yuzasiga nisbatan ishqalanish kuchi, u oqimga qarshi yo‘nalgan, uning s-s o‘qiga proyeksiyasi o‘zgarmas bo‘ladi. bundan tashqari yana ichki ishqalanish kuchi mavjud. bu kuchlar juft, bir-biriga teng va qarama-qarshi yo‘nalgan bo‘lgani uchun ularning yig‘indisi nolga teng (6) barcha kuchlarni s-s o‘qiga proyeksiyalaymiz: (7) (7) tenglamaga (4) tenglama va (5) tenglamadan qiymatlarini keltirib qo‘ysak (8) (8) ni ga bo’lib chiqsak, shuningdek ni nazarda …

3 / 68

dan va (3) ni tezlikka nisbatan yechilsa, ushbu formula kelib chiqadi: bu ifoda shezi formulasi deb ataladi. bu yerda c - shezi koeffitsiyenti shezi koeffitsientini gidravlik ishqalanish koeffitsienti  bilan bog’lash uchun (3) ning sur‘at va mahrajini 8g ga ko`paytirib quyidagi ko`rinishga keltiramiz bu formulani darsi-veysbax formulasi uchun kurinishi bilan solishtirib, shezi koeffitsienti uchun ushbu munosabatni olamiz mahalliy qarshiliklarda napor yuqolishini aniqlash suyuqlik quvurlarda harakat qilganda turli to`siqlarni aylanib utishi uchun energiya sarflaydi. ana shu energiyaning sarflanishi suyuqlik bosimining pasayishiga sabab bo’ladi. sarf etiladigan energiya quvurdagi turli to`siqlarning soniga va turlariga bog’liq. mahalliy qarshilikning juda ko`p turlari mavjud bo’lib, bularning har biri uchun bosimning pasayishi turlichadir. amaliy hisoblashlarda mahalliy qarshiliklarda bosimning pasayishini solishtirma kinetik energiyaga proportsional qilib olinadi proportsionalik koeffitsienti mahalliy qarshilik koeffitsienti deb ataladi va asosan tajriba yuli bilan aniqlanadi quvurlarda mahalliy napor yo’qolishi sabablaridan bo’lib, ularda o’rnatilgan konstruktiv qurilmalar, (tirsak, quvurning siqilishi va kengayishi, zadvijka, teskari klapan va …

4 / 68

alliy qarshilik koeffitsiyenti quyidagi formula bilan aniqlanadi suyuqlikning quvurga kirishida mahalliy qarshilik koeffitsiyenti quvurdan katta hajmli rezervuarga, hovuzga va boshqalarga suvning chiqishdagi mahalliy qarshilik koeffitsiyenti quvurning to`satdan burilishida quyidagi jadval bilan aniqlanadi α0 30 40 50 60 70 80 90 0,2 0,3 0,4 0,55 0,7 0,9 1,1 3. gidravlik ishqalanish koeffitsiyenti. nikuradze tajribalari. laminar harakatda uzunlik bo‘yicha yo‘qolgan energiya quyidagicha hisoblanadi: nyuton gipotezasiga asosan ichki ishqalanish kuchi: yoki - ning o’rniga laminar harakatdagi tezlik formulasini qo’yamiz: u holda: kesimlardagi bosim farqi ni tezlik orqali ifodalasak: laminar harakatda uzunlik bo‘yicha yo‘qolgan energiyani quyidagicha hisob-laymiz: bu yerda: puazeyl formulasi bu yerda: - quvurning absolyut g’adur-budurligi. silliq (a) va g’adur-budir (b) sirtlar nikuradze grafiklari grafikdan ko‘rinib turibdiki, « » va «re» orasidagi bog‘lanishda uchta zona mavjud i-zona. laminap harakat zonasi bo‘lib, reynolds soni . puazeyl formulasi yordamida aniqlanadi: ii-zona. o‘tish zonasi deyiladi. bu zonada . blazius formulasidan topish mumkin. iii-zona. turbulent harakat zonasi. …

5 / 68

m; v=0,01 sm2/s; yechim : re=1250000. re =312500 shifrinson formulasidan : 5-misol d=150 mm; v=0,01 sm2/s; yechim: re=90000 blazius formulasidan: altshul formulasidan : tahliliy masala sug‘orish uchun suv nasos yordamida uzatilmoqda. suv sarfi , quvur absolyut g‘adir-budirligi quvur uzunligi l=400 m va diametri d=300 mm. suv harorati quvurda yo‘qolgan naporni (energiyani) hisoblang. hisoblashda blazius yoki shifrinson formulasidan foydalaning. yechish: blazius formulasi asosida: shifrinson formulasidan asosida: sarflangan energiya miqdori: farqi: mablag’ miqdori (1 kvt*s=30 so’m): =459 so’m. bir kunda: *20=9180 so’m 4. mahalliy qarshiliklarda energiyaning yo‘qolishi. veysbax formulasi. borda formulasi. suyuqlik quvurlarda harakat qilganda turli to‘siqlarni aylanib o‘tishi uchun energiya sarflaydi va natijada damning kamayishiga sabab bo‘ladi. mahalliy qarshiliklarda yo‘qolgan energiya, qarshilikdan oldingi va keyingi solishtirma energiyalarning farqiga teng. yoki bu yerda: yoki - pyezometrik napor; - tezlik naporlarining farqi. maxalliy qarshilik turlari mahalliy qarshiliklarning juda ko‘p turlari mavjud bo‘lib, bularning har biri uchun energiyaning yuqolishi turlichadir: 1. burilishida. 2...... 3........ …
