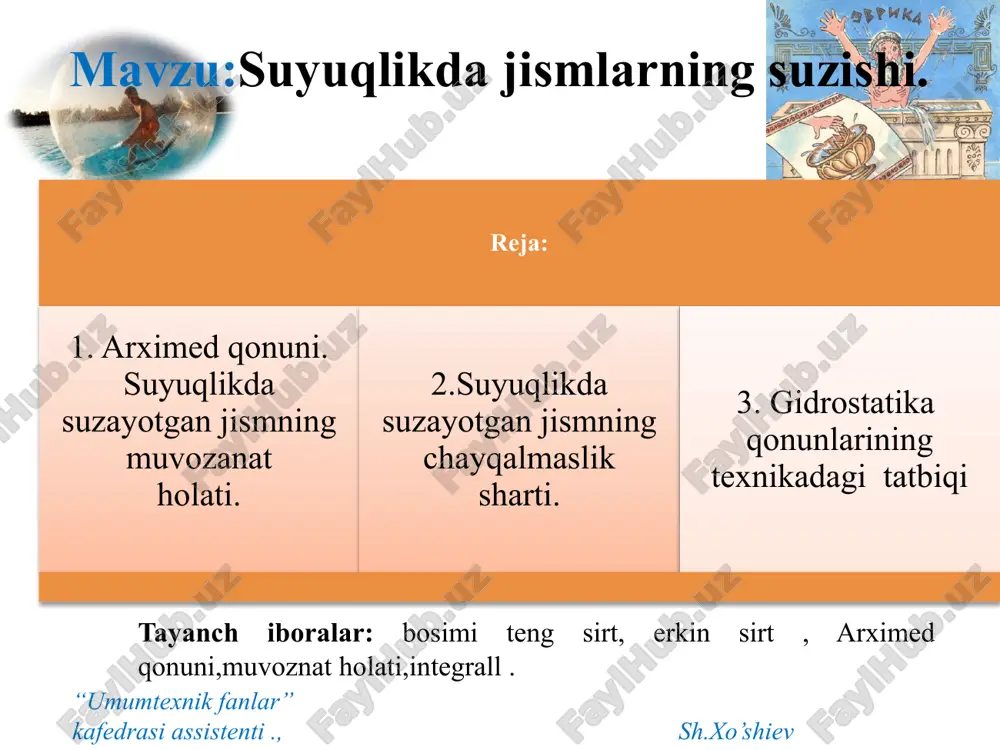

suyuqlikda jismlarning suzishi. arximed qonuni mavzu:suyuqlikda jismlarning suzishi. tayanch iboralar: bosimi teng sirt, erkin sirt , arximed qonuni,muvoznat holati,integrall . “umumtexnik fanlar” kafedrasi assistenti ., sh.xo’shiev reja: 2.suyuqlikda suzayotgan jismning chayqalmaslik sharti. 3. gidrostatika qonunlarining texnikadagi tatbiqi 1. arximed qonuni. suyuqlikda suzayotgan jismning muvozanat holati. adabiyotlar 1. arifjanov a.m., raximov q.t., xodjiyev a.k., gidravlika. - toshkent, timi, 2016.-3076. 2. latipov k.sh., arifjanov a.m., fayziyev x., gidravlika, toshkent taki, 2015y.-180 b. 3. latipov k.sh., arifjanov a.m., x.kadirov x., toshov b. gidravlika va gidravlik mashinalar, navoiy sh., alisher navoiy, 2014. -3456. 4. arifjanov a.m., gidravlikadan masalalar to’plami - toshkent, 2004. -167b. 5. bozorov d.r.,karimov r.m., j.s.kazbekov j.s., xidirov s.k., gidravlika -toshkent, 2003. -246 b. 6. umarov a.y., gidravlika, toshkent. o’zbekiston, 2002. -2346. 7. arifjanov a.m., p.n. turina p.n., gidravlika. 2015. -187s. 8. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon 0x14 4rn ) 2008.-253 pages 9. …

2 / 32

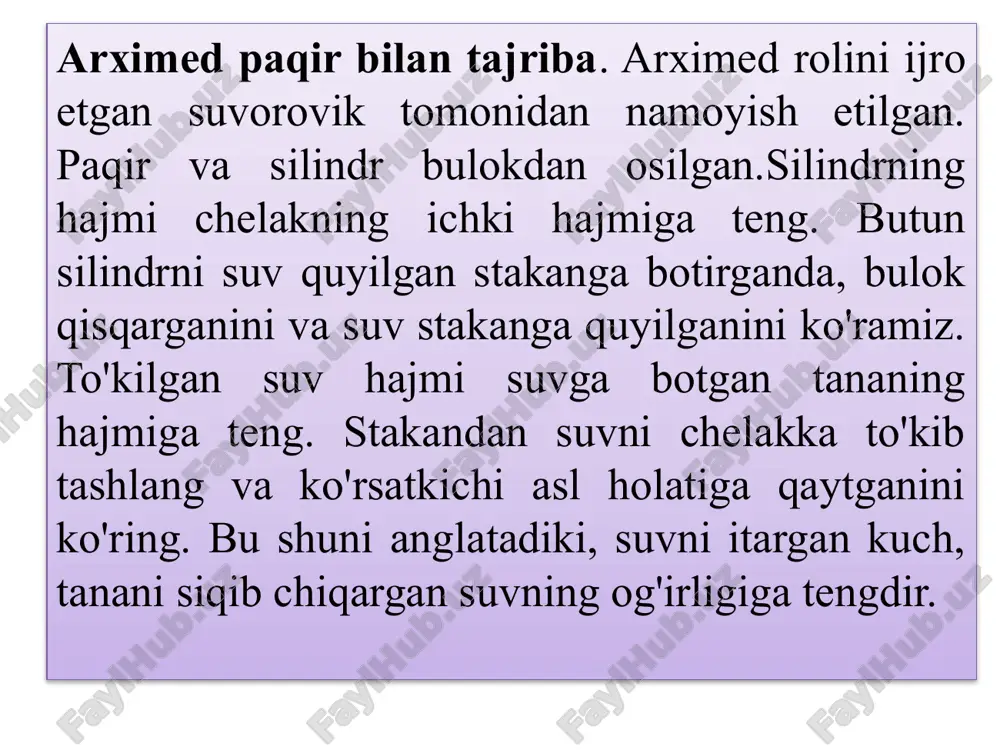

hiqargan suvning og'irligiga tengdir. tinch turgan suyuqlikdagi suzib yuruvchi jism muvozanati to‘g‘risidagi masala – jismning suzuvchanligi hamda uning suvda botmay tura olish qobiliyatini o‘rganish orqali yechiladi. 1. ma’lum kuch ta’siri ostida jismning suzishi – jismning suzuvchanligini bildiradi. masalan, kemalar suzuvchanlik zaxirasiga ega bo‘lishi kerak. suzuvchanlik zaxirasi deb, kemaning suv ustidagi qismi xajmidagi suv og‘irligiga teng bo‘lgan qo‘shimcha og‘irlik tushuniladi. 2. egiluvchanlik – ya’ni jismning suyuqlikda egilgandan keyin dastlabki holatiga qaytish xususiyati tushuniladi. jismning sirti ixtiyoriy to’g’ri chiziqning faqat ikki no’qtasida kesishadi deb qaraylik. jismning sirtini koordinata tekisligiga parallel bo‘lgan vertikal tekisliklar yordamida elementar maydonchalarga bo‘lamiz.u holda va maydonchalarga ta’sir qiluvchi elementar bosim o’q’larining vertikal proyeksiyasi quyidagicha bo’ladi: bu yerda: va , , va maydonlar og’irlik markazlaridagi bosim. va bundan binobarin jism sirtidagi bosimning oz o’q’idagi proyeksiyasi bunda: w – jism siqib chiqargan suyuqlik hajmi, va - prizmalarning hajmi, pz – ko‘tarish kuchi. elementar bosimning qolgan ikkita o’qlardagi proyeksiyalari quyidagi ko’rinishga …

3 / 32

ama o‘qi deyiladi. bo‘ylama o‘qqa perpendikulyar yo‘nalishdagi shu nuqtadan o‘tuvchi gorizontal chiziqqa vater chizig‘i maydonining ko‘ndalang o‘qi deyiladi. agar suv ostida yoki suv sirtida suzayotgan jism muvozanatda bo‘lsa, u holda suzishi yoki vertikal holatda bo‘lishi kerak. agar jism butun hajm bo‘yicha w1 bir jinsli (masalan, to‘la), hajmiy og’irligi bo‘lib, suyuqlikda hajmiy og’irlik bilan suzib yursa, suv ustida suzishi uchun bundan suv ustida suzishi uchun esa w1-w chunonchi jismlarning suyuqlikda suzish shartlari suyuqlikka botirilgan jismga ikki kuch ta’sir etadi: arximed (ko‘taruvchi) va jismning og‘irlik kuchlari. bu kuchlarning teng ta’sir etuvchisiga muvofiq suyuqlikka botirilgan jism uch holatda suzishi mumkin: 1. jismning og‘irligi arximed kuchiga teng, ya’ni p= fa.bu shart bajarilsa, bu kuchlarning teng ta’sir etuvchisi nolga teng bo‘ladi va suyuqlikka botirilgan jism farqsiz muvozanat holatida bo‘ladi, ya’ni suyuqlikning istalgan h chuqurligiga botirilgan jism, shu joyida muvozanatda bo‘ladi, suyuqlik sirtiga qalqib (suzib) chiqmaydi va cho‘kib ketmaydi. 2. jismning og‘irligi arximed kuchidan katta, ya’ni …

4 / 32

a qiymatdagi siquvchi kuchlanish talab etiladigan sohalarida, ya’ni metallarga bosim ostida ishlov berish (shtampovka, bolg‘alash, presslash), plastmassa va sochiluvchan materiallarni briketlash hamda resslashda, materiallar siqilishini tadqiq etishda va sh.k.holatlarda gidravlik press qo‘llaniladi. gidravlik presslar juda katta siquvchi kuchlanish (500 kn va undan ortiq) hosil qila oladi. kuchning kattaligi press konstruksiyasining mustahkamligi bilan chegaralanadi. gidravlik pressning sxemasi rasmda keltirilgan. u bir vaqtning o‘zida gidravlik domkratning sxemasi ham hisoblanadi. press, o‘zaro ulovchi quvurlar bilan biriktirilgan, ikki silindrdan iborat. pressning kichik silindri (4) da porshen (5) joylashgan, uning shtogi richag (6) bilan sharnirli ulangan. katta silindr (1) da porshen (2) joylashgan va uning harakati qo‘zg‘almas platforma (3) bilan chegaralangan. gidravlik press chizmasi. sanoatdagi gidravlik presslarning kichik silindri o‘rniga yuqori bosimli nasoslar ishlatiladi, katta silindriga esa, maxsus qurilma (gidravlik akkumulator) qo‘shiladi va u nasos ishini rostlash vazifasini bajaradi. agar, press richagining uchiga f kuch ta’sir etganida, richag yelkalari a va b o‘zaro teng bo‘lgan …

5 / 32

osiladigan shayin bilan plunjerning yuqori qismi o‘zaro ulangan. gidroakkumulator chizmasi. akkumulator silindriga bosim ostidagi suyuqlik (moy) haydaladi, bu suyuqlik plunjerni yuklari bilan ma’lum balandlikka ko‘taradi. plunjer eng yuqori nuqtachasigacha ko‘tarilgandan so‘ng, gidravlik nasos avtomatik ravishda o‘chiriladi va bosim ostidagi suyuqlik quvur bo‘ylab gidravlik mashinaga, masalan, pressga suyuqlikni damlab itaruvchi nasosga uzatiladi va pressning uzluksiz yuklama bilan ishlashi ta’minlanadi. xulosa. arximed kuchi tananing hajmiga bog'liq, suyuqlikka botgan tananing hajmi qanchalik katta bo'lsa, arximed kuchi shuncha katta bo'ladi. topshiriq jismning og‘irligi g =100 kn + n1 ga teng. shu jism suvga botirilganda og‘irligi g=50kn +n2 ga teng bo’ldi. jismning xajmi v ni toping. shu jism benzinga botirilganda og‘irligi qanchaga teng bo‘lar edi. n1 -familiyangizdagi xarflar soni n2 -ismingizdagi xarflar soni nazorat savollar 1. suyuqlikka tashqaridan berilgan bosim suyuqlikning hamma nuqtalariga qanday uzatiladi? 2.gidrostatik mashinalar deb nimaga aytiladi va ularning texnikada qanday axamaiyati bor 3. gidropessladan qaysi maqsadda foydalaniladi va ularda necha tonnagacha …
