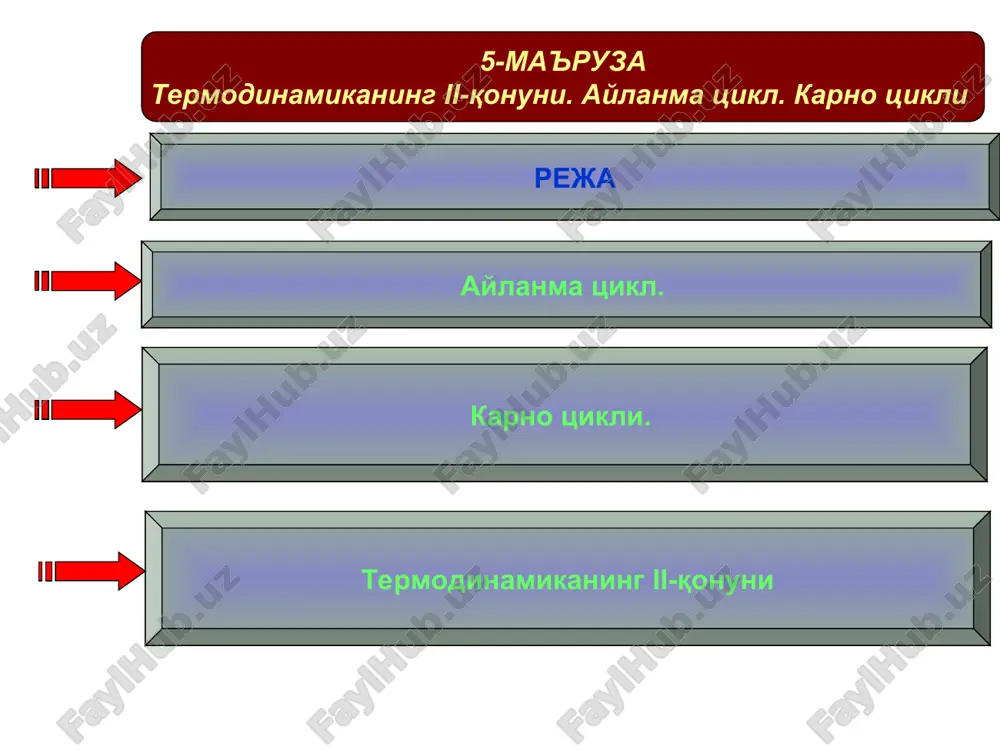

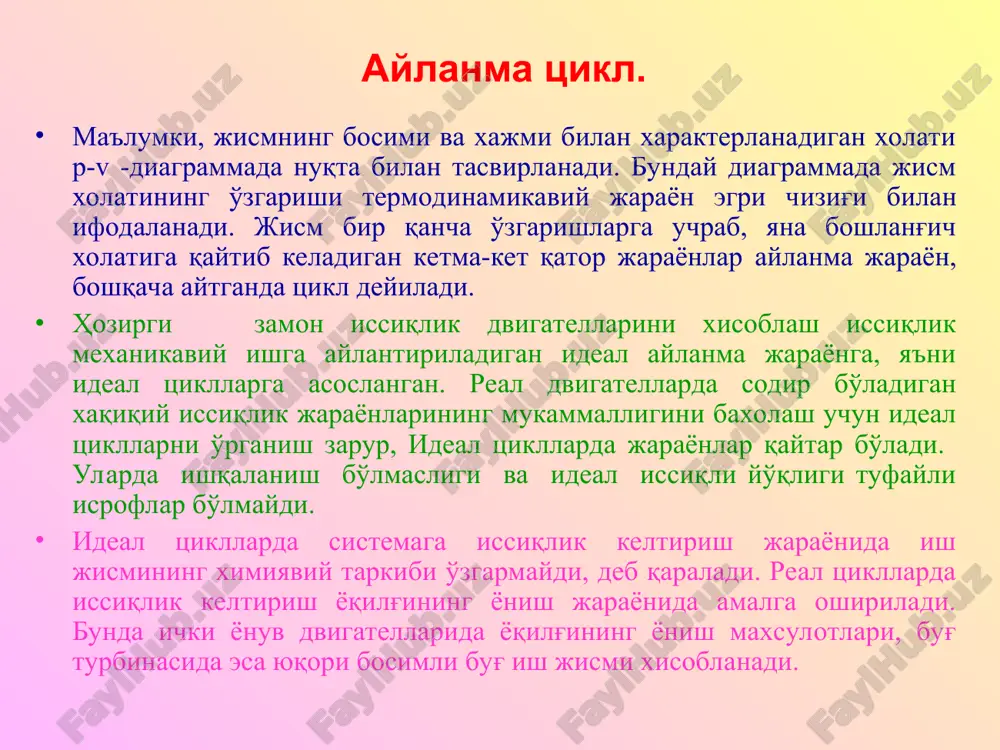

powerpoint presentation 5-ma'ruza termodinamikaning ii-qonuni. aylanma tsikl. karno tsikli reja aylanma tsikl. karno tsikli. termodinamikaning ii-qonuni aylanma tsikl. ma'lumki, jismning bosimi va xajmi bilan xarakterlanadigan xolati r-v -diagrammada nuqta bilan tasvirlanadi. bunday diagrammada jism xolatining o'zgarishi termodinamikaviy jarayon egri chizig'i bilan ifodalanadi. jism bir qancha o'zgarishlarga uchrab, yana boshlang'ich xolatiga qaytib keladigan ketma-ket qator jarayonlar aylanma jarayon, boshqacha aytganda tsikl deyiladi. hozirgi zamon issiqlik dvigatellarini xisoblash issiqlik mexanikaviy ishga aylantiriladigan ideal aylanma jarayonga, ya'ni ideal tsikllarga asoslangan. real dvigatellarda sodir bo'ladigan xaqiqiy issiqlik jarayonlarining mukammalligini baxolash uchun ideal tsikllarni o'rganish zarur, ideal tsikllarda jarayonlar qaytar bo'ladi. ularda ishqalanish bo'lmasligi va ideal issiqli yo'qligi tufayli isroflar bo'lmaydi. ideal tsikllarda sistemaga issiqlik keltirish jarayonida ish jismining ximiyaviy tarkibi o'zgarmaydi, deb qaraladi. real tsikllarda issiqlik keltirish yoqilg'ining yonish jarayonida amalga oshiriladi. bunda ichki yonuv dvigatellarida yoqilg'ining yonish maxsulotlari, bug' turbinasida esa yuqori bosimli bug' ish jismi xisoblanadi. rasmda tasvirlangan aylanma qaytar protsessni ko'rib …

2 / 11

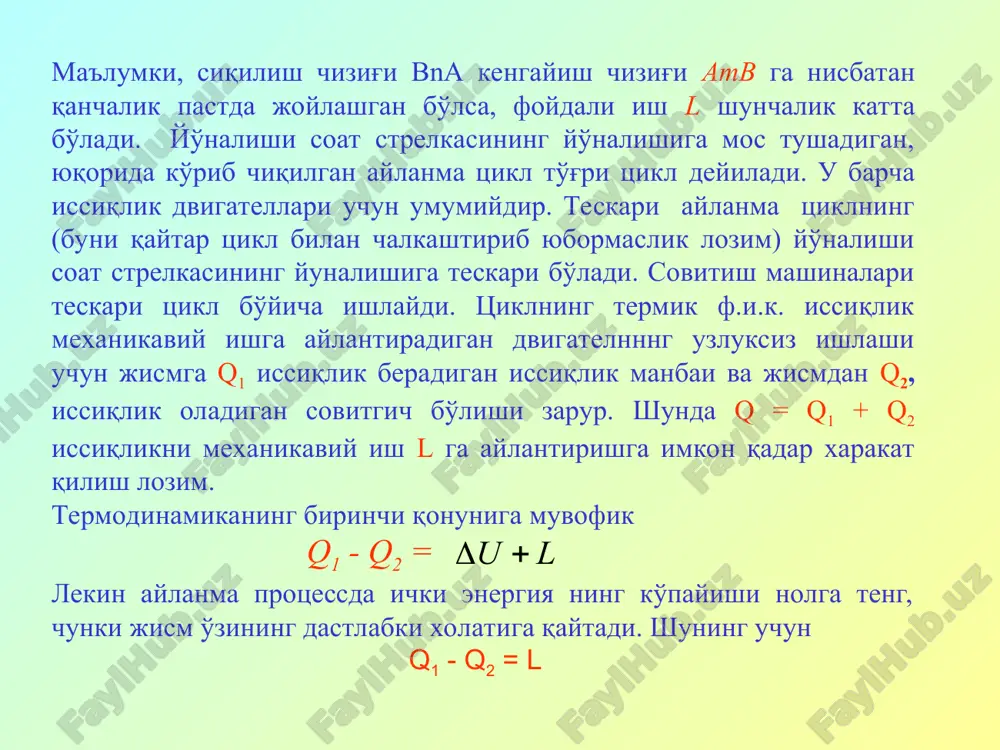

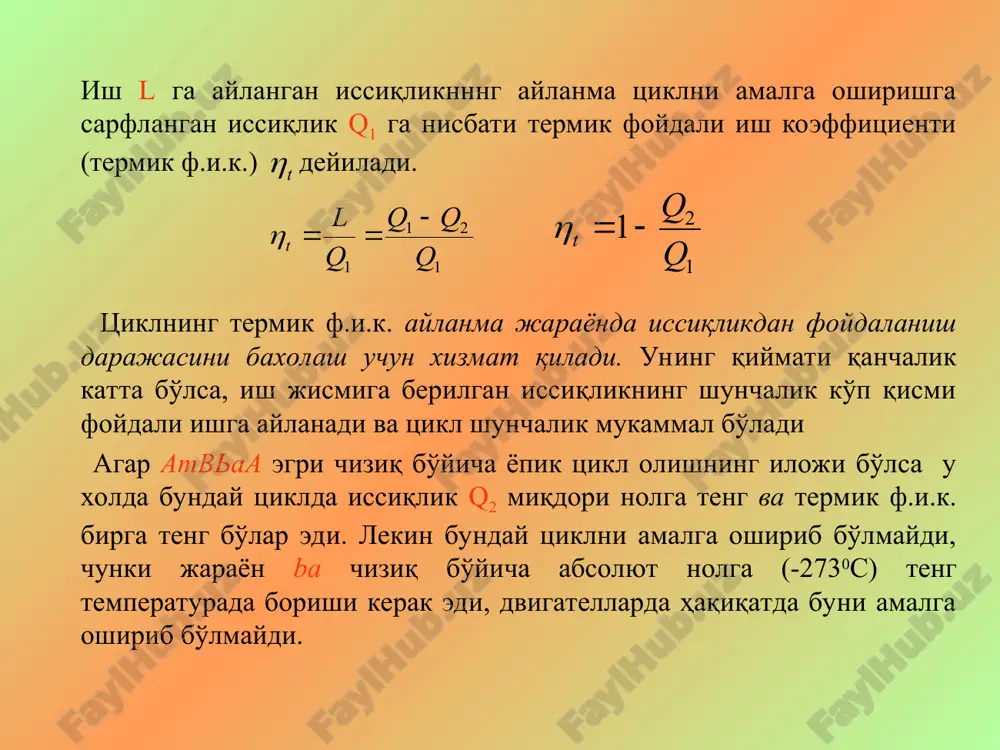

h ishlarining ayirmasiga teng: ma'lumki, siqilish chizig'i bna kengayish chizig'i amv ga nisbatan qanchalik pastda joylashgan bo'lsa, foydali ish l shunchalik katta bo'ladi. yo'nalishi soat strelkasining yo'nalishiga mos tushadigan, yuqorida ko'rib chiqilgan aylanma tsikl to'g'ri tsikl deyiladi. u barcha issiqlik dvigatellari uchun umumiydir. teskari aylanma tsiklning (buni qaytar tsikl bilan chalkashtirib yubormaslik lozim) yo'nalishi soat strelkasining yunalishiga teskari bo'ladi. sovitish mashinalari teskari tsikl bo'yicha ishlaydi. tsiklning termik f.i.k. issiqlik mexanikaviy ishga aylantiradigan dvigatelnnng uzluksiz ishlashi uchun jismga q1 issiqlik beradigan issiqlik manbai va jismdan q2, issiqlik oladigan sovitgich bo'lishi zarur. shunda q = q1 + q2 issiqlikni mexanikaviy ish l ga aylantirishga imkon qadar xarakat qilish lozim. termodinamikaning birinchi qonuniga muvofik q1 - q2 = lekin aylanma protsessda ichki energiya ning ko'payishi nolga teng, chunki jism o'zining dastlabki xolatiga qaytadi. shuning uchun q1 - q2 = l ish l ga aylangan issiqliknnng aylanma tsiklni amalga oshirishga sarflangan issiqlik q1 ga …

3 / 11

no tsikli qaytar tsikldir. u to'rtta protsessdan: ikkita izotermik va ikkita adiabatik protsessdan tarkib topgan. sistema (ideal gaz) devorlari va porsheni mutlaqo issiqlik o'tkazmaydigan tsilindrga joylashtirilgan deb faraz qilaylik. tsilindr tubi qanday jarayon borishiga qarab tashqi muhitdan termik izolyatsiyalanadi yoki dam temperaturasi tt bo'lgan issiqlik manbaiga, dam temperaturasi t2 1 bo'la olmasligi to'g'risida bo'lib, davriy, yagona issiqlik manbaidan ishlaydigan abadiy (ii-tartibli) dvigatelni yaratib bo'lmasligini isbotlaydi. termodinamikaning ii qonunini r.klazius (1850 y) quyidagicha ta'riflaydi: issiqlik energiyasi ishga aylanish jarayonida to'laligicha ishga aylanmaydi va issiqlik sovuq sistemadan issiq sistemaga o'z-o'zidan o'ta olmaydi. r.klazius ta'rifiga muvofiq, ishga aylanmagan qoldiq issiqlik energiyasidan qaytadan foydalanib bo'lmaydi, shuning uchun ham issiqlik dvigateliga uzatilgan issiqlik miqdori 100% foydali ishga aylanmaydi. t h 1 2 1 q q t - = h 1 2 1 t t t - = h ¥ 2 1 l l l - = l u + d 1 2 1 2 1 …

4 / 11
