1 / 36

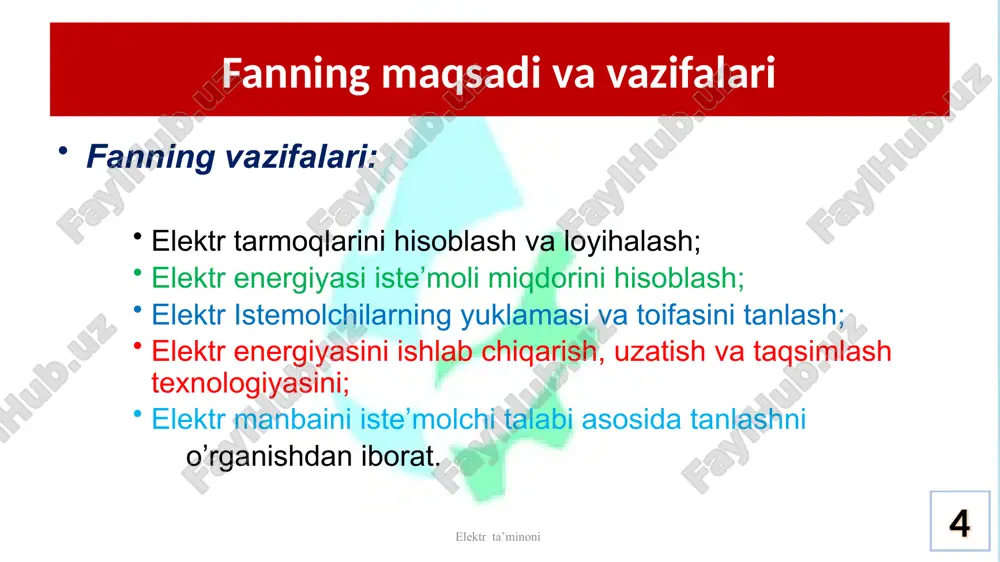

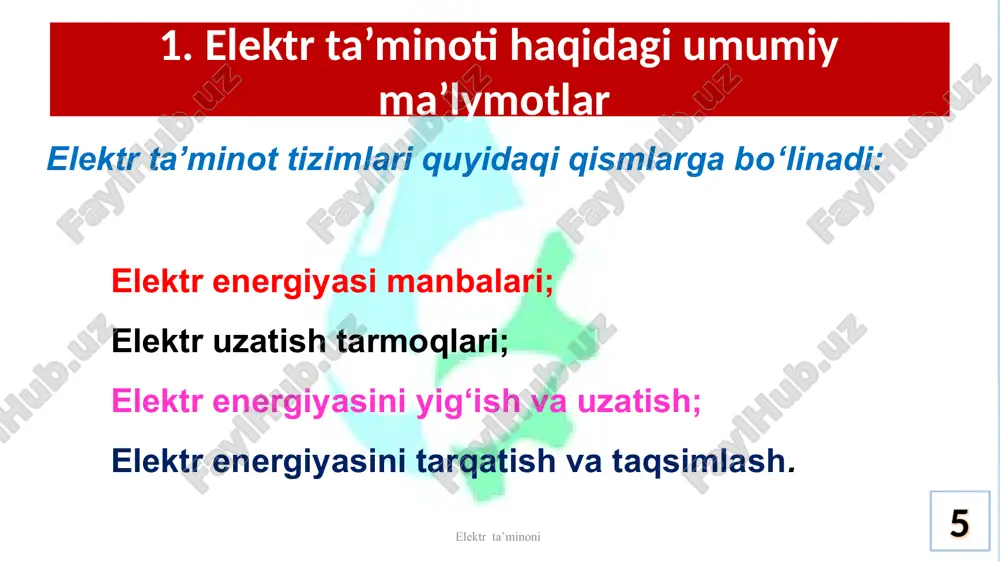

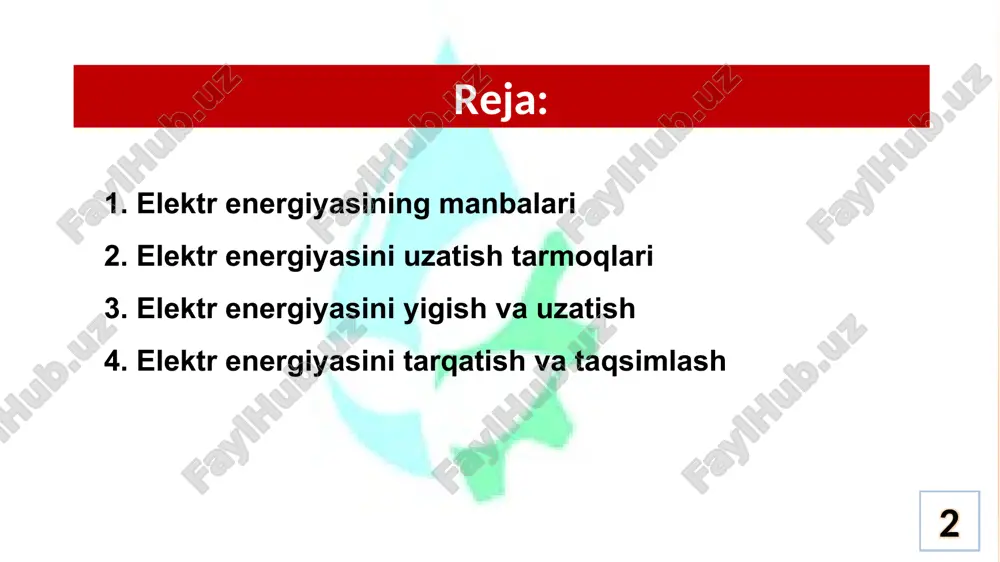

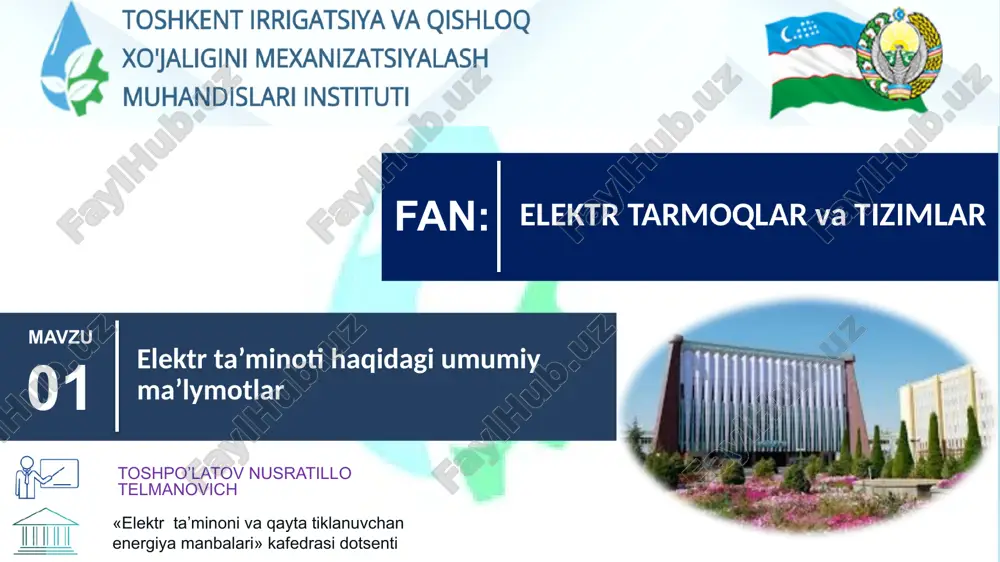

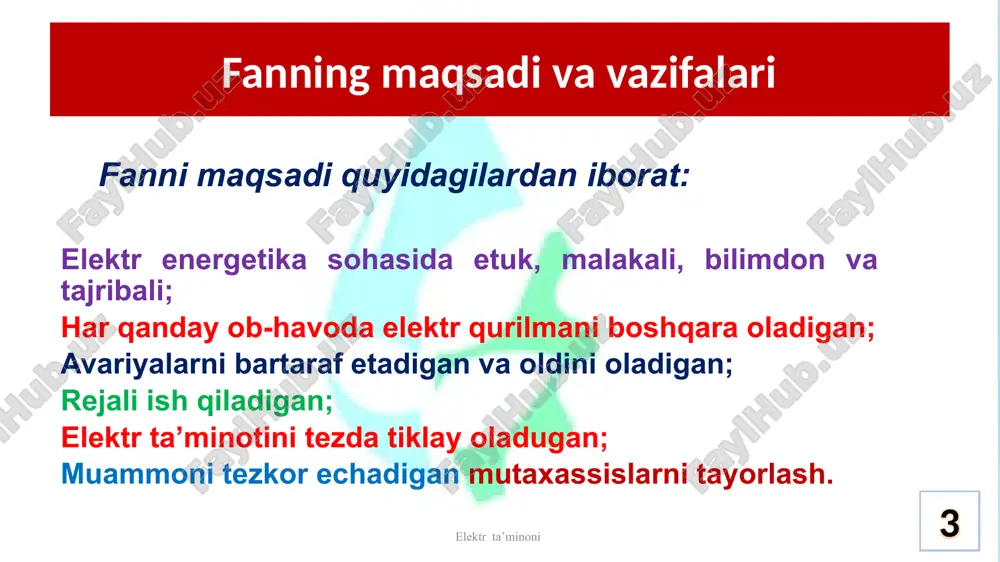

prezentatsiya powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafedrasi dotsenti toshpo’latov nusratillo telmanovich elektr ta’minoti haqidagi umumiy ma’lymotlar mavzu 01 elektr tarmoqlar va tizimlar fan: 1 reja: 1. elektr energiyasining manbalari 2. elektr energiyasini uzatish tarmoqlari 3. elektr energiyasini yigish va uzatish 4. elektr energiyasini tarqatish va taqsimlash 2 fanni maqsadi quyidagilardan iborat: elektr energetika sohasida etuk, malakali, bilimdon va tajribali; har qanday ob-havoda elektr qurilmani boshqara oladigan; avariyalarni bartaraf etadigan va oldini oladigan; rejali ish qiladigan; elektr ta’minotini tezda tiklay oladugan; muammoni tezkor echadigan mutaxassislarni tayorlash. elektr ta’minoni 3 fanning maqsadi va vazifalari fanning vazifalari: elektr tarmoqlarini hisoblash va loyihalash; elektr energiyasi iste’moli miqdorini hisoblash; elektr istemolchilarning yuklamasi va toifasini tanlash; elektr energiyasini ishlab chiqarish, uzatish va taqsimlash texnologiyasini; elektr manbaini iste’molchi talabi asosida tanlashni o’rganishdan iborat. elektr ta’minoni fanning maqsadi va vazifalari 4 elektr ta’minot tizimlari quyidaqi qismlarga bo‘linadi: elektr energiyasi manbalari; elektr uzatish tarmoqlari; elektr energiyasini …

2 / 36

da. elektr ta’minoni 7 gidro elektr stansiyalar (ges) respublikamizdagi 46 ta ges mavjud bolib ular , ikki turga dolinadi: suv to‘g‘onili – chorvoq, xojakent kabilar. oqar suvli – chirchiq, toshkent, borijar kabilar. elektr ta’minoni 8 respublikamizdagi yirik ges lar elektr ta’minoni № nomlanishi quvvati, mvt manzili, viloyat daryo 1 chorvoq gesi 666 toshkent chirchiq 2 xo‘jakent 165 toshkent chirchiq 3 tuyamo‘yun 150 xorazim amudaryo 4 andijon 140 andijon qoradaryo 5 farxod 126 sirdaryo sirdaryo 6 gazalkent 120 toshkent chirchiq 9 respublikamizda yangidan qyrilgan ges lar elektr ta’minoni № nomlanishi quvvati, mvt manzili, viloyat daryo 1 pskom gesi 404 toshkent pskom 2 quyi chotqol gesi 76 toshkent chotqol 3 zarchob - 2 gesi 38,2 surxandaryo to‘palang 4 zarchob - 1 gesi 37,4 surxandaryo to‘palang 5 qamchiq gesi 26,5 namangan ohangaron 6 sardoba gesi 10,7 sirdaryo sardoba suv ombori 7 kamolot gesi 8,16 toshkent chirchiq kanali 10 chorvoq ges lar kaskadi elektr …

3 / 36

nday uskunalar bilan jihozlanish rejalashtirilgan. 16 issiqlik elektr markazi elektr ta’minoni iem lar kichik quvvatli elektr stansiya bo‘lib shahar aholisi yoki boshqa muhim va yirik korxonalarni issiq suv bilan ta’minlash va isitish uchun hizmat qiladi. odatda zahira elektr manbaa sifatida faoliya ko‘rsatadi. 17 respublikamizda ishlstilayotgan ies lar elektr ta’minoni 18 № nomi quvvati, mvt yoqilg‘isi viloyat 1 sirdaryo 3050 gaz sirdaryo 2 toshkent 2230 gaz toshkent 3 yangi-angren 2100 ko‘mir, gaz toshkent 4 tallimarjon 1700 gaz qashqadaryo 5 navoiy 1618 gaz navoiy 6 taxiatosh 730 gaz qoraqalpog‘iston 7 angren 634 ko‘mir toshkent 8 farg‘ona 305 gaz farg‘ona 9 muborak 60 gaz qashqadaryo 10 toshkent 49,5 gaz toshkent respublikamizda yangi qurilgan ies lar elektr ta’minoni 19 № nomi quvvati, mvt yoqilg‘isi viloyat 1. to‘raq‘orgon 900 gaz namangan 2. tallimarjon 1600 /3200 gaz qashqadaryo elektr ta’minoni 20 elektr energiyasini ishlab chiqaruvchi vositalar gidrogenerator turbogenerator bug-gaz turbogenerator qayta tuklanuvchan energiya manbalari elektr ta’minoni …

4 / 36

nlari metall, temir-beton, yog‘och, yog‘och-beton 4. izolyatorlari: farfor, shisha, dielektrikli 2.1-jadval 26 elektr ta’minoni 2. kabel elektr uzatish tarmoqlari t.r ko‘rsatkichlari qiymatlari 1. kuchlanishi: past - 220 va 380 v; yuqori - 6, 10, 35 kv. 2. izolyatsiyasi: qog‘oz, moy shimdirilgan qog‘oz, dielektrikli 3. yotkizish turi: ochiq, yopiq, yerga ko‘miladigan 3. shina o‘tkazgichli elektr tarmoqlar t.r ko‘rsatkichlari qiymatlari 1. kuchlanishi: 220; 380 v va 6; 10; 35, 110, 220 va 500 kv. 2. o‘tkazgich materiali: alyuminiy, mis va po‘lat 3. shakli yassi yuzali, to‘g‘ri to‘rtburchak, quvursimon 27 havo elektr uzatish liniyalari elektr ta’minoni 35 (110, 220, 500) kv li metal sim ustunli 35, (110) kv li temir-beton sim ustunli 35 kv li yog‘och-beton sim ustunli 28 havo elektr uzatish liniyalari elektr ta’minoni 10 (6) kv li temir-beton sim ustunli 380 v li temir-beton sim ustunli 29 elektr ta’minoni 3. elektr energiyasini yigish va uzatish elektr energiyasini yig‘ish va uzatish uchun …

5 / 36

ator punktlaridan va kuchlanishi 10, 6, 380 v li elektr tarmoqlaridan foydalaniladi. elektr tarmoqlarida ochiq a, as, ps, sipelektr o‘tkazgichlar ishlatiladi. bu yerda: a – alyuminiy; as – alyuminiy po‘lat(stal), ps –po‘lat simli; sip – izolyatsiyalangan o‘tkazgichlar tizimi (samonesushiy izolirovanniy provod) 33 elektr ta’minoni kuchlanishi 6/04 kv tp va hl kuchlanishi 10/04 kv tp va hl 34 elektr ta’minoni adabiyotlar: 1. toshpo'latov n.t. – «suv xo'jaligida elektr ta'mnoti» darslik. toshkent, tiqxmmi 2019 y.-451 b. 2. i.a. budzko, n.m. zul-«elektrosnabjenie selskogo xozyaystva» moskva, kolos 2005 g. – 496 s. 3. donald l, basham p.e. - elektrical pover sypply and distribution. ufc-3-550-03fa, usa 2005. 4. e.a. kireev. elektrosnabjenie i elektrooborudovanie tsexov promishlennix predpriyatiy. moskva. knorus. 2011 g. 368 s. 6. i.a. budzko, yu.v. gessen, m.s. levin - «elektrosnabjenie selskoxozyaystvennix predpriyatiy i naslennix punktov» m. kolos 2011 g.-256 s. 7. «pribori i sredstva diagnostiki elektrooborudovaniya i izmereniy v sistemax elektrosnabjeniya» spravochnoe posobie. pod.red. …
