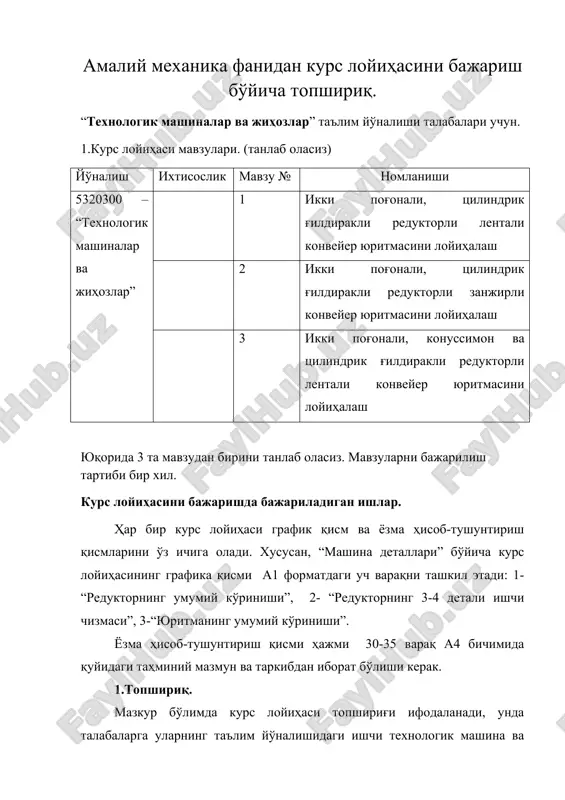

1 / 10

amaliy mexanika fanidan kurs loyihasini bajarish bo'yicha topshiriq. “texnologik mashinalar va jihozlar” ta'lim yo'nalishi talabalari uchun. 1.kurs loyihasi mavzulari. (tanlab olasiz) yo'nalish ixtisoslik mavzu № nomlanishi 5320300 – “texnologik mashinalar va jihozlar” 1 ikki pog'onali, tsilindrik g'ildirakli reduktorli lentali konveyer yuritmasini loyihalash 2 ikki pog'onali, tsilindrik g'ildirakli reduktorli zanjirli konveyer yuritmasini loyihalash 3 ikki pog'onali, konussimon va tsilindrik g'ildirakli reduktorli lentali konveyer yuritmasini loyihalash yuqorida 3 ta mavzudan birini tanlab olasiz. mavzularni bajarilish tartibi bir xil. kurs loyihasini bajarishda bajariladigan ishlar. har bir kurs loyihasi grafik qism va yozma hisob-tushuntirish qismlarini o'z ichiga oladi. xususan, “mashina detallari” bo'yicha kurs loyihasining grafika qismi a1 formatdagi uch varaqni tashkil etadi: 1- “reduktorning umumiy ko'rinishi”, 2- “reduktorning 3-4 detali ishchi chizmasi”, 3-“yuritmaning umumiy ko'rinishi”. yozma hisob-tushuntirish qismi hajmi 30-35 varaq a4 bichimida quyidagi tahminiy mazmun va tarkibdan iborat bo'lishi kerak. 1.topshiriq. mazkur bo'limda kurs loyihasi topshirig'i ifodalanadi, unda talabalarga ularning ta'lim yo'nalishidagi ishchi …

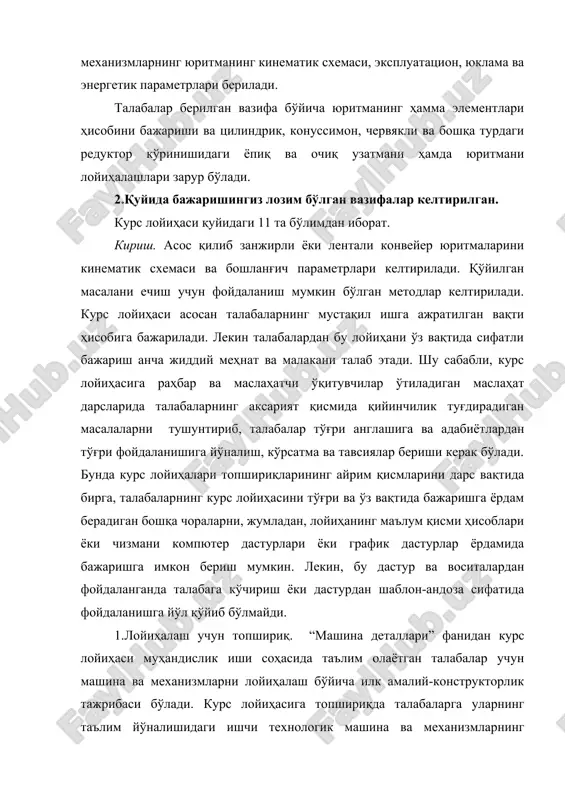

2 / 10

i hisobiga bajariladi. lekin talabalardan bu loyihani o'z vaqtida sifatli bajarish ancha jiddiy mehnat va malakani talab etadi. shu sababli, kurs loyihasiga rahbar va maslahatchi o'qituvchilar o'tiladigan maslahat darslarida talabalarning aksariyat qismida qiyinchilik tug'diradigan masalalarni tushuntirib, talabalar to'g'ri anglashiga va adabiyotlardan to'g'ri foydalanishiga yo'nalish, ko'rsatma va tavsiyalar berishi kerak bo'ladi. bunda kurs loyihalari topshiriqlarining ayrim qismlarini dars vaqtida birga, talabalarning kurs loyihasini to'g'ri va o'z vaqtida bajarishga yordam beradigan boshqa choralarni, jumladan, loyihaning ma'lum qismi hisoblari yoki chizmani kompyuter dasturlari yoki grafik dasturlar yordamida bajarishga imkon berish mumkin. lekin, bu dastur va vositalardan foydalanganda talabaga ko'chirish yoki dasturdan shablon-andoza sifatida foydalanishga yo'l qo'yib bo'lmaydi. 1.loyihalash uchun topshiriq. “mashina detallari” fanidan kurs loyihasi muhandislik ishi sohasida ta'lim olayotgan talabalar uchun mashina va mexanizmlarni loyihalash bo'yicha ilk amaliy-konstruktorlik tajribasi bo'ladi. kurs loyihasiga topshiriqda talabalarga ularning ta'lim yo'nalishidagi ishchi texnologik mashina va mexanizmlarning yuritmalarini loyihalash bo'yicha shaxsiy topshiriqlar ham beriladi. topshiriqda, odatda, yuritmaning …

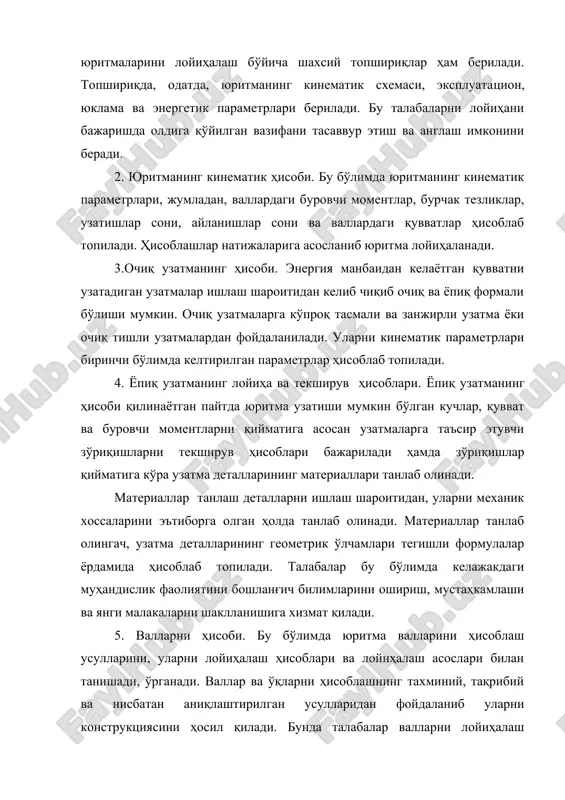

3 / 10

li uzatma yoki ochiq tishli uzatmalardan foydalaniladi. ularni kinematik parametrlari birinchi bo'limda keltirilgan parametrlar hisoblab topiladi. 4. yopiq uzatmaning loyiha va tekshiruv hisoblari. yopiq uzatmaning hisobi qilinayotgan paytda yuritma uzatishi mumkin bo'lgan kuchlar, quvvat va burovchi momentlarni qiymatiga asosan uzatmalarga ta'sir etuvchi zo'riqishlarni tekshiruv hisoblari bajariladi hamda zo'riqishlar qiymatiga ko'ra uzatma detallarining materiallari tanlab olinadi. materiallar tanlash detallarni ishlash sharoitidan, ularni mexanik xossalarini e'tiborga olgan holda tanlab olinadi. materiallar tanlab olingach, uzatma detallarining geometrik o'lchamlari tegishli formulalar yordamida hisoblab topiladi. talabalar bu bo'limda kelajakdagi muhandislik faoliyatini boshlang'ich bilimlarini oshirish, mustahkamlashi va yangi malakalarni shakllanishiga xizmat qiladi. 5. vallarni hisobi. bu bo'limda yuritma vallarini hisoblash usullarini, ularni loyihalash hisoblari va loyihalash asoslari bilan tanishadi, o'rganadi. vallar va o'qlarni hisoblashning taxminiy, taqribiy va nisbatan aniqlashtirilgan usullaridan foydalanib ularni konstruktsiyasini hosil qiladi. bunda talabalar vallarni loyihalash bo'yicha bilim va ko'nikmalarga ega bo'ladilar. shunga o'xshash hisob-kitoblar talabalarni matematika, fizika, chizmachilik, chizma geometriya va muhandislik …

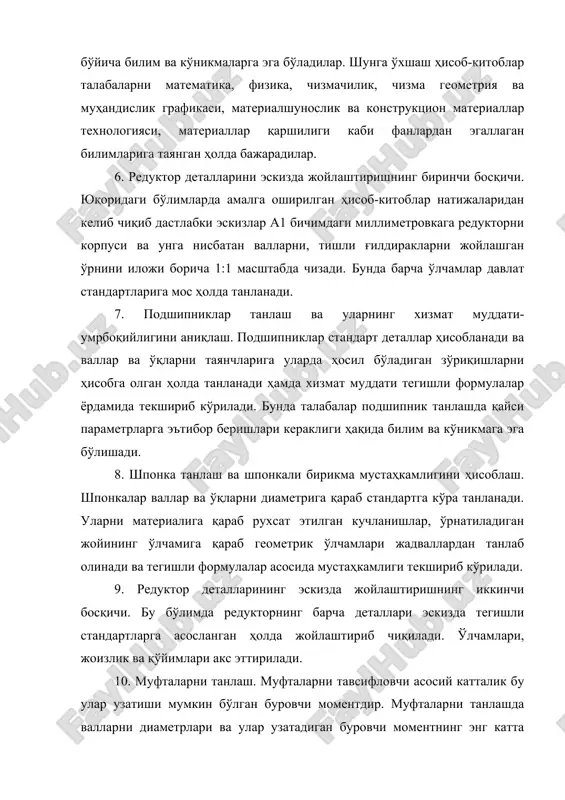

4 / 10

ash. podshipniklar standart detallar hisoblanadi va vallar va o'qlarni tayanchlariga ularda hosil bo'ladigan zo'riqishlarni hisobga olgan holda tanlanadi hamda xizmat muddati tegishli formulalar yordamida tekshirib ko'riladi. bunda talabalar podshipnik tanlashda qaysi parametrlarga e'tibor berishlari kerakligi haqida bilim va ko'nikmaga ega bo'lishadi. 8. shponka tanlash va shponkali birikma mustahkamligini hisoblash. shponkalar vallar va o'qlarni diametriga qarab standartga ko'ra tanlanadi. ularni materialiga qarab ruxsat etilgan kuchlanishlar, o'rnatiladigan joyining o'lchamiga qarab geometrik o'lchamlari jadvallardan tanlab olinadi va tegishli formulalar asosida mustahkamligi tekshirib ko'riladi. 9. reduktor detallarining eskizda joylashtirishning ikkinchi bosqichi. bu bo'limda reduktorning barcha detallari eskizda tegishli standartlarga asoslangan holda joylashtirib chiqiladi. o'lchamlari, joizlik va qo'yimlari aks ettiriladi. 10. muftalarni tanlash. muftalarni tavsiflovchi asosiy kattalik bu ular uzatishi mumkin bo'lgan burovchi momentdir. muftalarni tanlashda vallarni diametrlari va ular uzatadigan burovchi momentning eng katta qiymati hisobga olingan holda sandartga ko'ra jadvallardan tanlanadi. qaysi turdagi muftani tanlash ularni ishlash sharoitidan kelib chiqib tanlanadi. bunda talabalar …

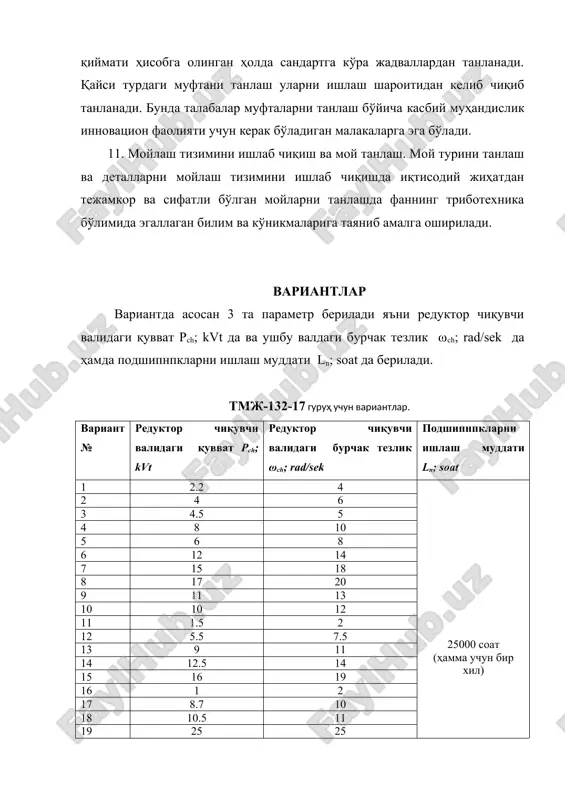

5 / 10

vvat rch; kvt reduktor chiquvchi validagi burchak tezlik ωch; rad/sek podshipnpklarni ishlash muddati ln; soat 1 2.2 4 25000 soat (hamma uchun bir xil) 2 4 6 3 4.5 5 4 8 10 5 6 8 6 12 14 7 15 18 8 17 20 9 11 13 10 10 12 11 1.5 2 12 5.5 7.5 13 9 11 14 12.5 14 15 16 19 16 1 2 17 8.7 10 18 10.5 11 19 25 25 20 22 22 21 27 30 22 29 35 23 32 33 24 16.8 18 25 26 30 26 3.6 5 tmj-133-17 guruh uchun variantlar. variant № reduktor chiquvchi validagi quvvat rch; kvt reduktor chiquvchi validagi burchak tezlik ωch; rad/sek podshipnpklarni ishlash muddati ln; soat 1 5.5 6 20000 soat (hamma uchun bir xil) 2 8 10 3 5 7.5 4 12 14 5 6.5 8 6 15 18.5 7 12.8 22 …
