1 / 31

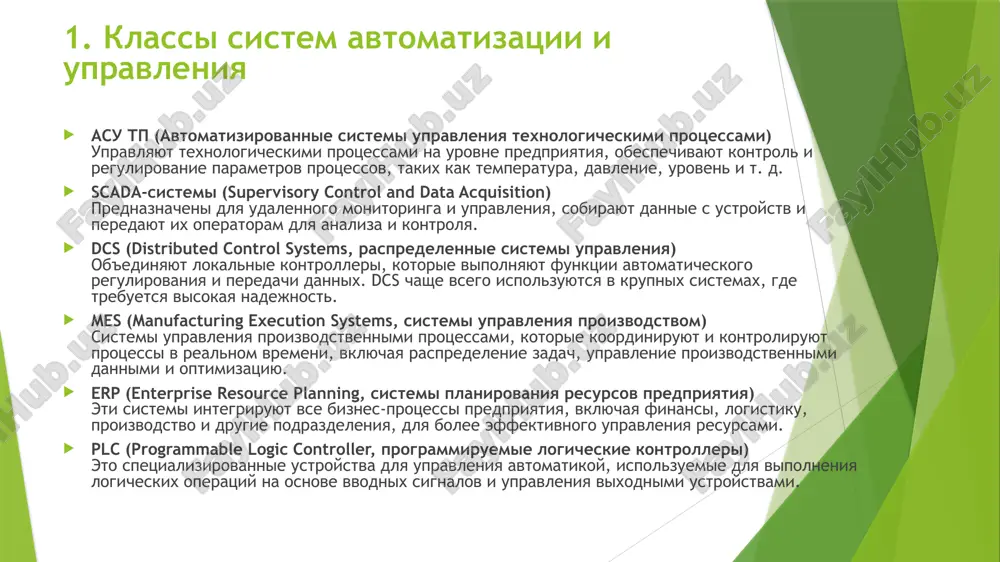

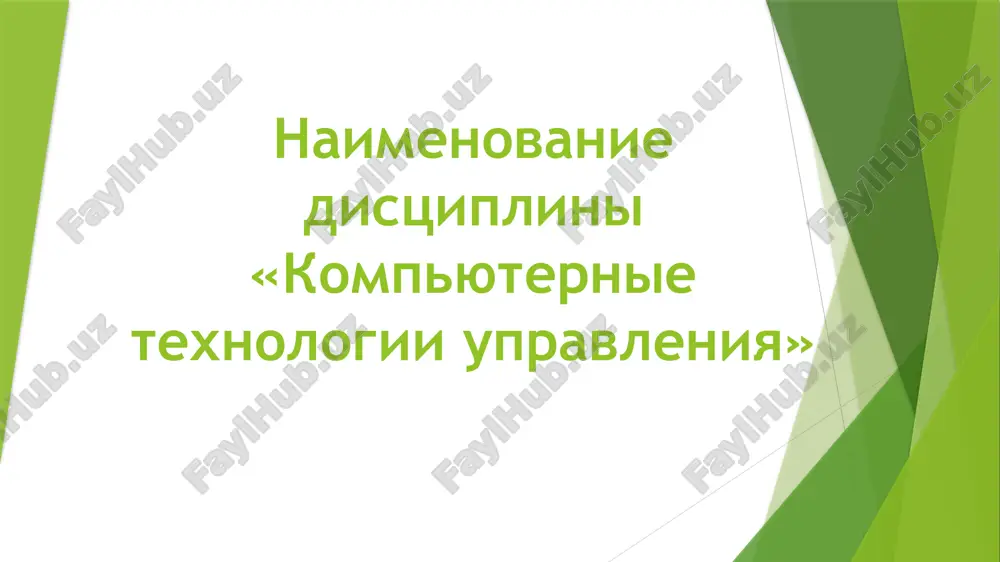

naimenovanie distsiplini «kompyuternie texnologii upravleniya» naimenovanie distsiplini «kompyuternie texnologii upravleniya» tema: preimushestva ispolzovaniya piramidi avtomatizatsii 1. klassi sistem avtomatizatsii i upravleniya asu tp (avtomatizirovannie sistemi upravleniya texnologicheskimi protsessami) upravlyayut texnologicheskimi protsessami na urovne predpriyatiya, obespechivayut kontrol i regulirovanie parametrov protsessov, takix kak temperatura, davlenie, uroven i t. d. scada-sistemi (supervisory control and data acquisition) prednaznacheni dlya udalennogo monitoringa i upravleniya, sobirayut dannie s ustroystv i peredayut ix operatoram dlya analiza i kontrolya. dcs (distributed control systems, raspredelennie sistemi upravleniya) ob'edinyayut lokalnie kontrolleri, kotorie vipolnyayut funktsii avtomaticheskogo regulirovaniya i peredachi dannix. dcs chashe vsego ispolzuyutsya v krupnix sistemax, gde trebuetsya visokaya nadejnost. mes (manufacturing execution systems, sistemi upravleniya proizvodstvom) sistemi upravleniya proizvodstvennimi protsessami, kotorie koordiniruyut i kontroliruyut protsessi v realnom vremeni, vklyuchaya raspredelenie zadach, upravlenie proizvodstvennimi dannimi i optimizatsiyu. erp (enterprise resource planning, sistemi planirovaniya resursov predpriyatiya) eti sistemi integriruyut vse biznes-protsessi predpriyatiya, vklyuchaya finansi, logistiku, proizvodstvo i drugie podrazdeleniya, dlya …

2 / 31

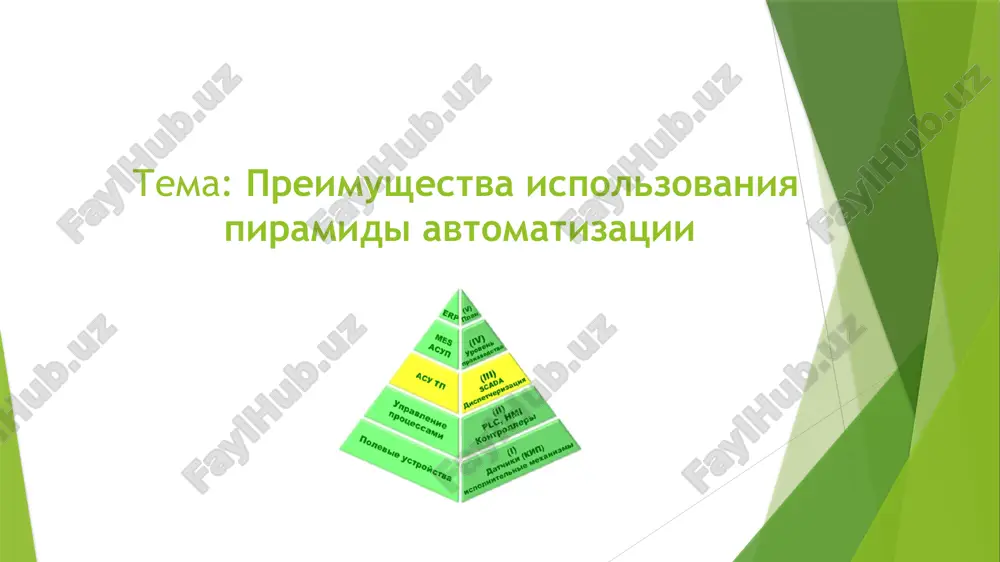

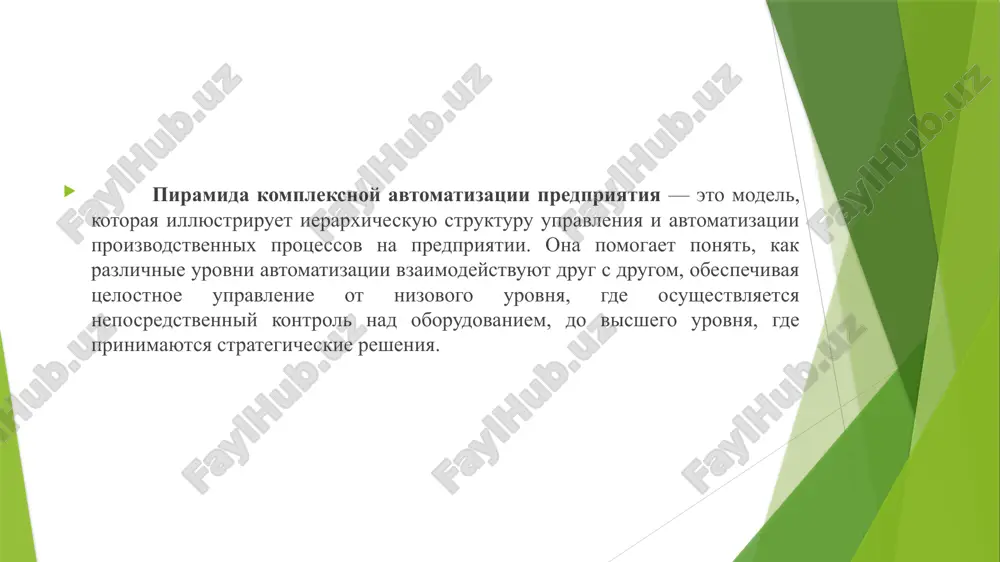

tomatizatsii proizvodstvennix protsessov na predpriyatii. ona pomogaet ponyat, kak razlichnie urovni avtomatizatsii vzaimodeystvuyut drug s drugom, obespechivaya tselostnoe upravlenie ot nizovogo urovnya, gde osushestvlyaetsya neposredstvenniy kontrol nad oborudovaniem, do visshego urovnya, gde prinimayutsya strategicheskie resheniya. urovni piramidi avtomatizatsii polevoy uroven (level 0) etot uroven vklyuchaet ustroystva, kotorie neposredstvenno vzaimodeystvuyut s fizicheskim protsessom, takie kak datchiki, ispolnitelnie mexanizmi, kontrolleri, privodi i t. d. eti ustroystva sobirayut dannie i upravlyayut oborudovaniem. uroven upravleniya (level 1) na etom urovne ispolzuyutsya plc (programmiruemie logicheskie kontrolleri) i dcs (raspredelennie sistemi upravleniya). kontrolleri upravlyayut protsessami v realnom vremeni, kontroliruyut parametri i obespechivayut ix podderjanie v zadannix predelax. zdes takje ispolzuyutsya scada-sistemi dlya vizualizatsii i monitoringa. operatsionniy uroven (level 2) zdes naxodyatsya scada-sistemi (supervisory control and data acquisition), kotorie obespechivayut monitoring, sbor i obrabotku dannix s oborudovaniya i otobrajenie informatsii v udobnoy forme dlya operatorov. scada-sistemi pozvolyayut operatoram upravlyat protsessom, ustanavlivat parametri i prinimat meri v sluchae …

3 / 31

heniy na urovne rukovodstva, pomogayut optimizirovat resursi i povisit effektivnost raboti predpriyatiya. svyaz mejdu urovnyami eti urovni vzaimodeystvuyut i peredayut dannie drug drugu po vertikali: polevoy uroven peredaet dannie na uroven upravleniya, gde kontrolleri i scada-sistemi sledyat za soblyudeniem ustanovlennix parametrov. dannie s urovnya upravleniya postupayut v mes-sistemu, kotoraya koordiniruet proizvodstvo, chtobi podderjivat ego na nujnom urovne i v nujnom ob'eme. mes-sistema peredaet dannie v erp-sistemu, kotoraya ispolzuet ix dlya planirovaniya i strategicheskogo upravleniya resursami predpriyatiya. preimushestva ispolzovaniya piramidi avtomatizatsii piramida kompleksnoy avtomatizatsii obespechivaet: prozrachnost i kontrol: kajdiy uroven otvechaet za svoi funktsii i peredaet dannie na vishestoyashiy uroven. effektivnoe upravlenie resursami: skoordinirovannoe upravlenie pozvolyaet optimalno ispolzovat resursi. integratsiyu dannix: erp, mes i scada obespechivayut tselostnost informatsii na vsex urovnyax. gibkost i masshtabiruemost: kajdiy uroven sistemi mojet razvivatsya i adaptirovatsya k izmeneniyam v proizvodstvennix i biznes-protsessax. organizatsiya i osnovnie funktsii sovremennix scada-paketov monitoring v realnom vremeni scada pozvolyaet otslejivat v …

4 / 31

leniya zakonomernostey. avariynie i predupreditelnie signali scada-sistemi generiruyut avariynie signali, kogda parametri protsessa vixodyat za dopustimie predeli. opovesheniya pozvolyayut operatoru operativno otreagirovat, a takje sozdayutsya istorii signalov dlya dalneyshego analiza. sozdanie otchetov i analiz trendov scada-sistemi formiruyut otcheti po osnovnim parametram, sobitiyam i protsessam. eti otcheti pomogayut otsenivat effektivnost raboti, viyavlyat uzkie mesta i planirovat profilakticheskie deystviya. diagnostika i prognozirovanie sostoyaniya scada-paketi mogut vipolnyat diagnostiku i prognozirovanie texnicheskogo sostoyaniya oborudovaniya, preduprejdaya operatora o vozmojnix neispravnostyax. ispolzovanie istoricheskix dannix pozvolyaet prognozirovat polomki i snijat prostoy oborudovaniya. obespechenie bezopasnosti i kontrolya dostupa scada-sistemi podderjivayut mnogopolzovatelskiy dostup s razlichnimi urovnyami prav, ogranichivaya dostup k funktsiyam upravleniya i redaktirovaniya v zavisimosti ot roli polzovatelya. eto snijaet risk nesanktsionirovannogo izmeneniya parametrov. osnovnie komponenti organizatsii scada-paketov kommunikatsionnie moduli eti moduli obespechivayut vzaimodeystvie s polevimi ustroystvami cherez promishlennie protokoli svyazi, takie kak modbus, opc, dnp3, profibus i drugie. scada-sistemi sobirayut dannie s kontrollerov, datchikov i drugix ustroystv, …

5 / 31

ut operatoram monitorit dannie v realnom vremeni, nastraivat parametri i prinimat resheniya pri otkloneniyax v protsesse. sistema opovesheniy i avariynix signalov scada-sistemi soderjat sistemu signalizatsii dlya opovesheniya operatorov o sobitiyax, takix kak avariynie situatsii, otkloneniya ot ustanovlennix parametrov ili vixod iz stroya oborudovaniya. eti signali pomogayut operativno reagirovat na intsidenti, obespechivaya bezopasnost i minimiziruya vozmojnie ubitki. preimushestva sovremennix scada-paketov sovremennie scada-sistemi obespechivayut sleduyushie preimushestva: povishenie effektivnosti upravleniya proizvodstvennimi protsessami; sokrashenie vremeni otklika na avariynie situatsii; optimizatsiya proizvodstvennix protsessov cherez analitiku dannix; obespechenie bezopasnosti za schet razgranicheniya prav dostupa i zashiti ot nesanktsionirovannix deystviy; gibkost i masshtabiruemost, pozvolyayushaya legko adaptirovat scada k izmenyayushimsya potrebnostyam proizvodstva. osnovnie osobennosti primeneniya sovremennix scada-paketov pri proektirovanii 1. visokaya masshtabiruemost sovremennie scada-paketi pozvolyayut proektirovat sistemi avtomatizatsii s uchetom vozmojnosti ix rasshireniya. naprimer, esli na predpriyatii planiruetsya dobavlenie novogo oborudovaniya ili uvelichenie ob'emov proizvodstva, scada-platforma mojet bit legko masshtabirovana bez znachitelnix izmeneniy v arxitekture sistemi. eto osobenno …
