1 / 9

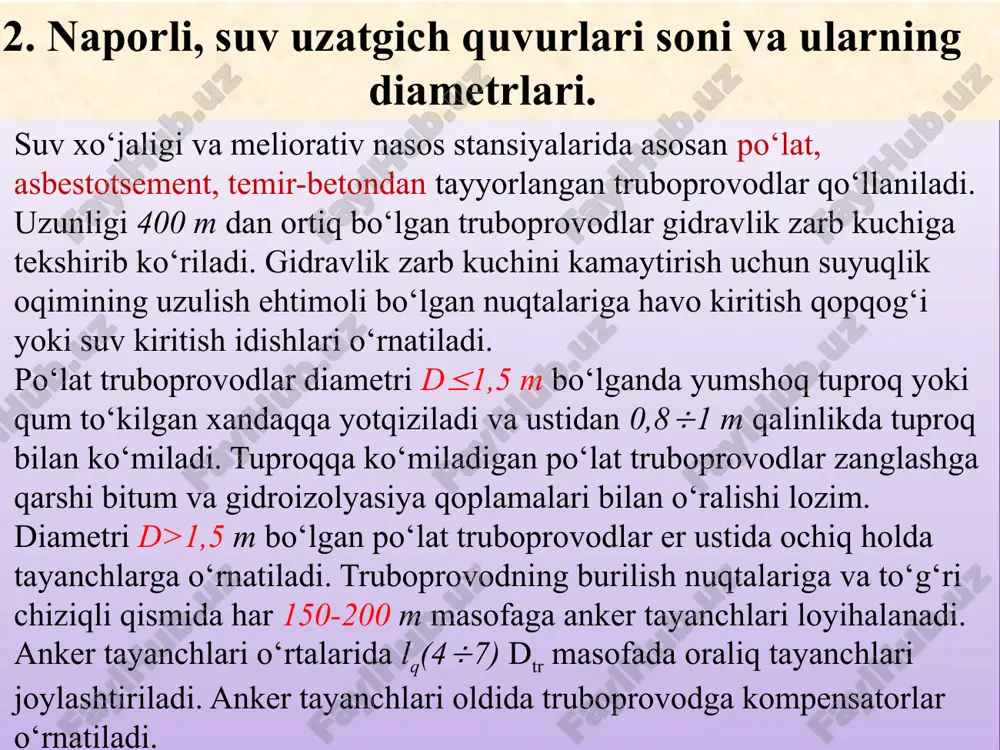

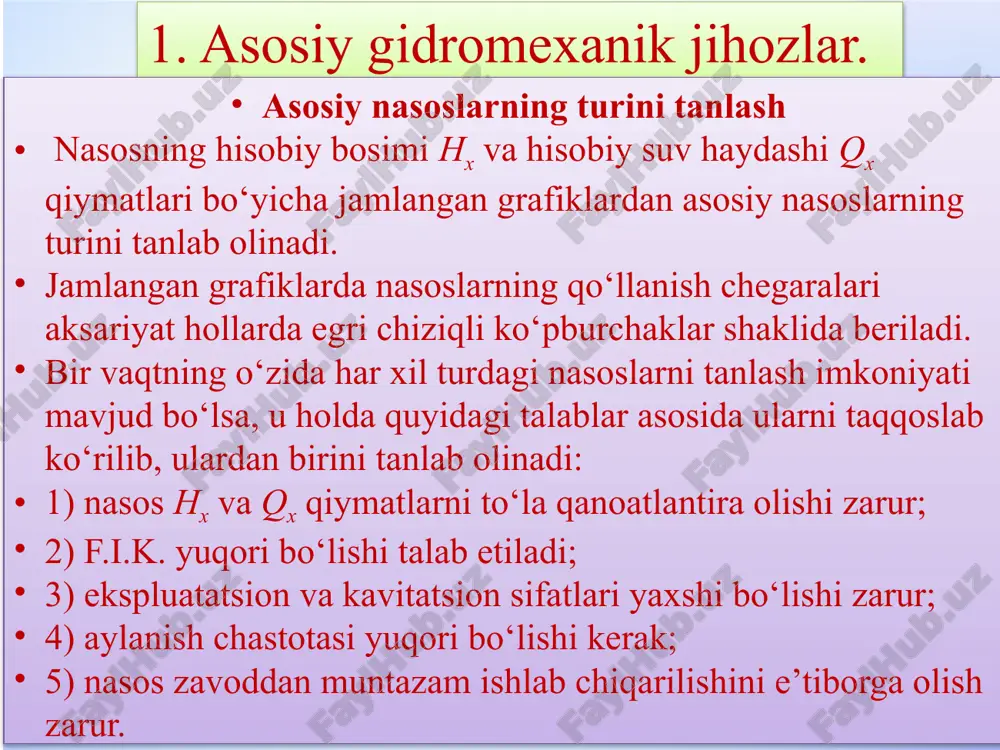

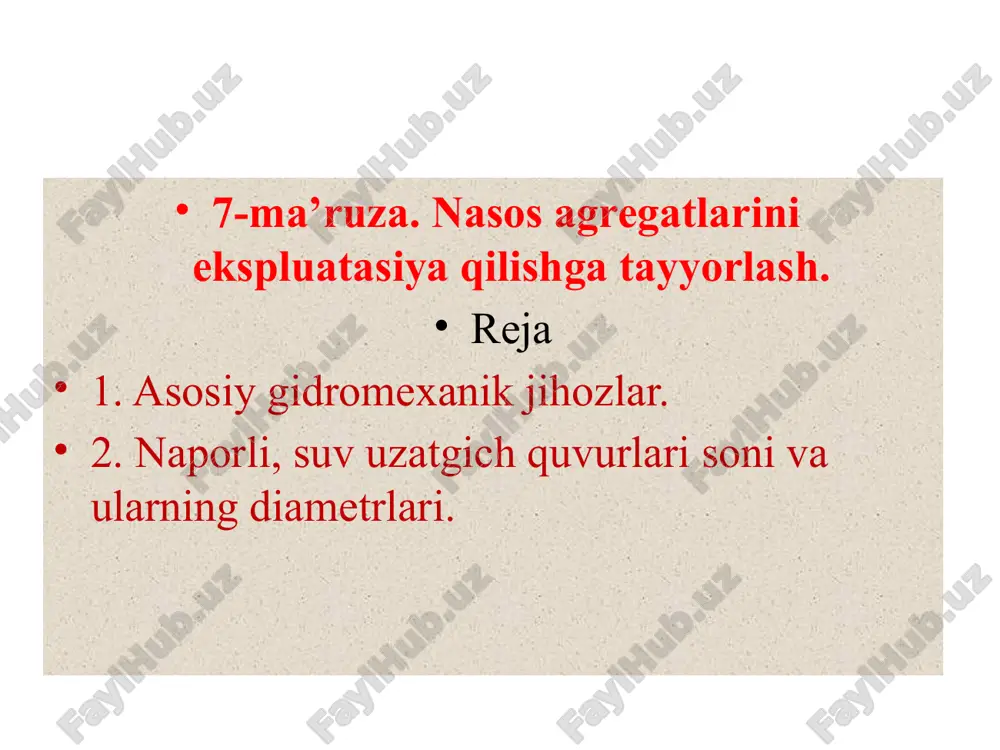

prezentatsiya powerpoint 7-ma’ruza. nasos agregatlarini ekspluatasiya qilishga tayyorlash. reja 1. asosiy gidromexanik jihozlar. 2. naporli, suv uzatgich quvurlari soni va ularning diametrlari. 1. asosiy gidromexanik jihozlar. asosiy nasoslarning turini tanlash nasosning hisobiy bosimi hx va hisobiy suv haydashi qx qiymatlari bo‘yicha jamlangan grafiklardan asosiy nasoslarning turini tanlab olinadi. jamlangan grafiklarda nasoslarning qo‘llanish chegaralari aksariyat hollarda egri chiziqli ko‘pburchaklar shaklida beriladi. bir vaqtning o‘zida har xil turdagi nasoslarni tanlash imkoniyati mavjud bo‘lsa, u holda quyidagi talablar asosida ularni taqqoslab ko‘rilib, ulardan birini tanlab olinadi: 1) nasos hx va qx qiymatlarni to‘la qanoatlantira olishi zarur; 2) f.i.k. yuqori bo‘lishi talab etiladi; 3) ekspluatatsion va kavitatsion sifatlari yaxshi bo‘lishi zarur; 4) aylanish chastotasi yuqori bo‘lishi kerak; 5) nasos zavoddan muntazam ishlab chiqarilishini e’tiborga olish zarur. suv xo‘jaligi va meliorativ nasos stansiyalarida asosan po‘lat, asbestotsement, temir-betondan tayyorlangan truboprovodlar qo‘llaniladi. uzunligi 400 m dan ortiq bo‘lgan truboprovodlar gidravlik zarb kuchiga tekshirib ko‘riladi. gidravlik zarb kuchini …

2 / 9

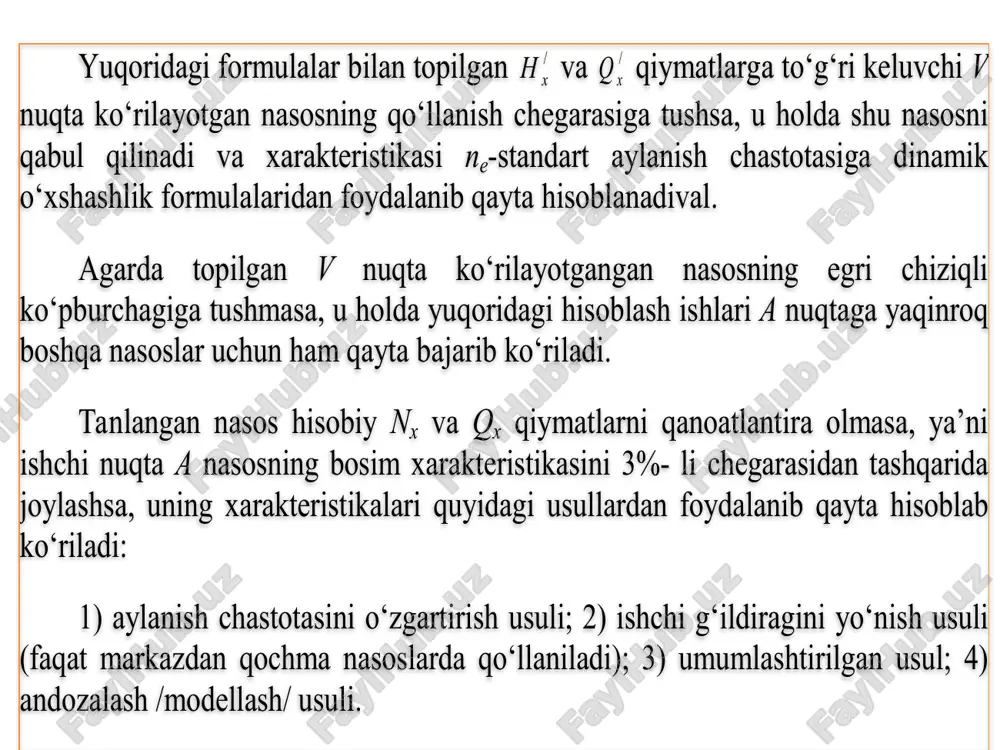

kompensatorlar o‘rnatiladi. 2. naporli, suv uzatgich quvurlari soni va ularning diametrlari. 4 bosimli truboprovodning iqtisodiy maqbul diametrini tanlash image1.jpeg image2.jpeg image3.emf image4.jpeg image5.emf image6.emf image7.emf image8.emf image9.emf image10.emf yuqoridagi formulalar bilan topilgan / x h va / x q qiymatlarga to‘g‘ri keluvchi v nuqta ko‘rilayotgan nasosning qo‘llanish chegarasiga tushsa, u holda shu nasosni qabul qilinadi va xarakteristikasi n e -standart aylanish chastotasiga dinamik o‘xshashlik formulalaridan foydalanib qayta hisoblanadival. agarda topilgan v nuqta ko‘rilayotgangan nasosning egri chiziqli ko‘pburchagiga tushmasa, u holda yuqoridagi hisoblash ishlari a nuqtaga yaqinroq boshqa nasoslar uchun ham qayta bajarib ko‘riladi. tanlangan nasos hisobiy n x va q x qiymatlarni qanoatlantira olmasa, ya’ni ishchi nuqta a nasosning bosim xarakteristikasini 3%- li chegarasidan tashqarida joylashsa, uning xarakteristikalari quyidagi usullardan foydalanib qayta hisoblab ko‘riladi: 1) aylanish chastotasini o‘zgartirish usuli; 2) ishchi g‘ildiragini yo‘nish usuli (faqat markazdan qochma nasoslarda qo‘llaniladi); 3) umumlashtirilgan usul; 4) andozalash /modellash/ usuli. truboprovod sonini tanlash bosimli …

3 / 9

idagi ifoda bilan aniqlanadi: trtaxm qd )8,07,0( ; bu erda, q tr - truboprovodning hisobiy suv sarfi. har bir nasos alohida truboprovodga suv haydasa, u holda q tr =q x bo‘ladi. agar nasoslar umumiy truboprovodga ulansa, truboprovodning hisobiy suv sarfi quyidagi ifoda bilan aniqlanadi:    i ii tr tr t tq z q )( 1 3 ; bu erda, q i - nasos stansiyasining t i davrlardagi suv haydashlari qiymatlari, suv iste’moli grafigidan olinadi; truboprovodning hisobiy bosimi quyidagicha topiladi: h tr =h x + h bu erda, h x - nasosning hisobiy bosimi, m; h - gidravlik zarb hisobiga bosimning ortishi, m; iqtisodiy maqbul diametrni aniqlash variantlarni texnik -iqtisodiy taqqoslash usuli bilan amalga oshiriladi. bunda asosiy mezon quyidagi formula bilan topiladigan keltirilgan harajatlar hisoblanad i: k k.x =k + et o bu erda, k-1 p.m. truboprovodning qurilish bahosi; e - yillik ekspluatatsiya harajatlari; t 0 - sarflangan mablag‘ning …

4 / 9

uchun ajratma foizi, po‘lat truboprovod uchun a=4,75 % , temir-beton uchun a=3,75 %, asbestotsement uchun a=7,5 %. yillik ekspluatatsiya harajatlari e=p + a jadval oxiridagi keltirilgan harajatlarning minimal miqdori min .xk k ga to‘g‘ri keluvchi eng maqbul iqtisodiy diametr d ik loyiha uchun qabul qilinadi. /docprops/thumbnail.jpeg

5 / 9

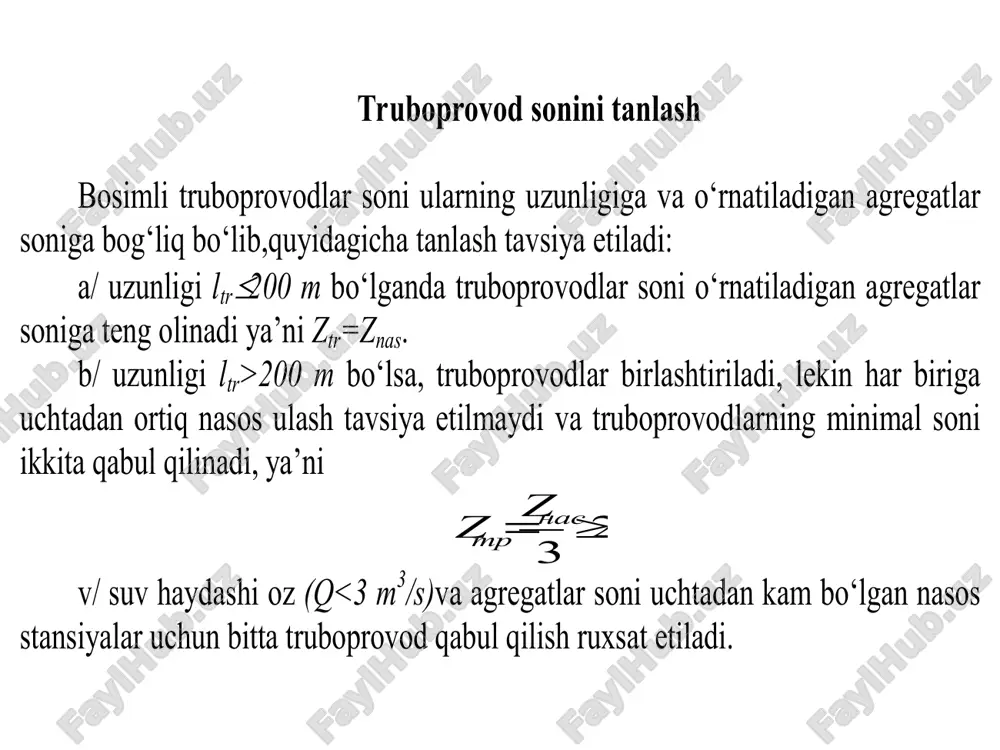

nasos agregatlarini ekspluatatsiya qilishga tayyorlash - Page 5
