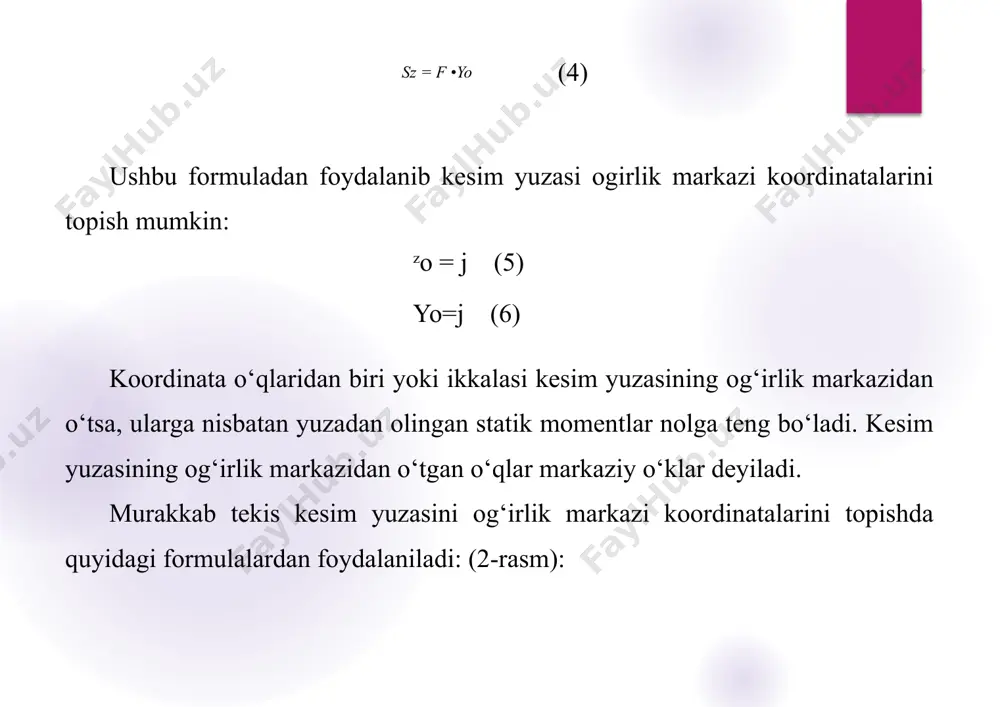

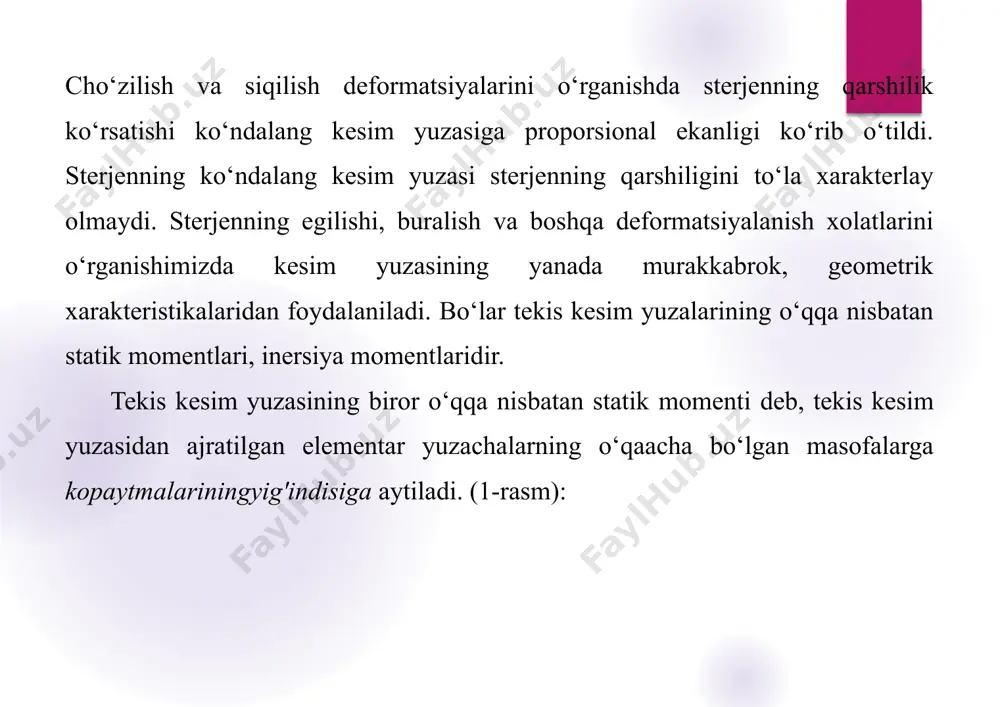

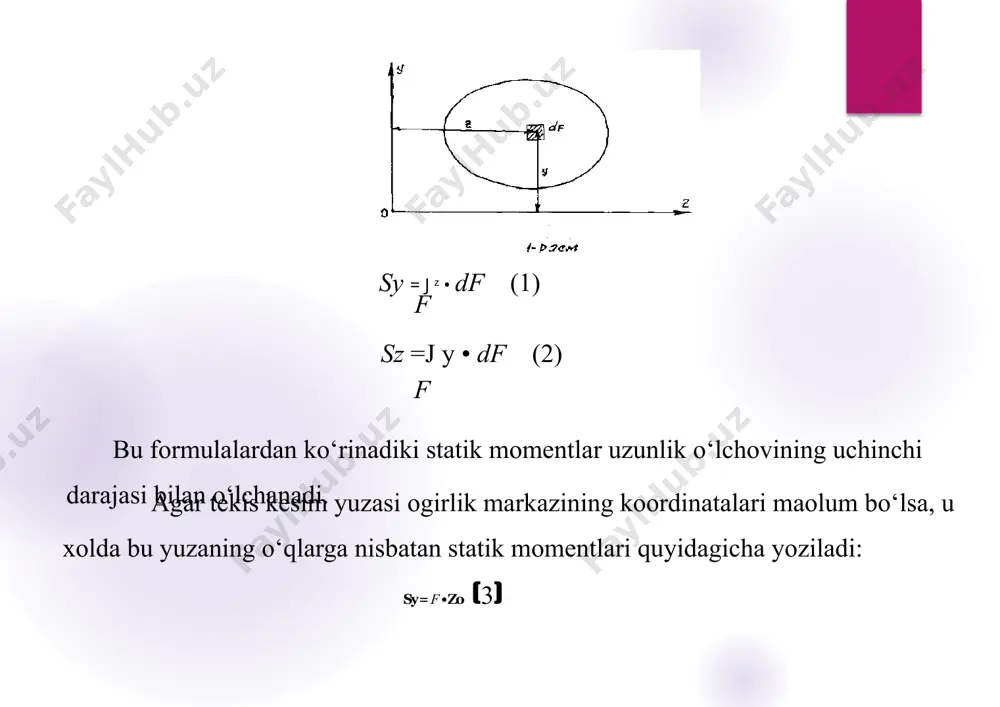

презентация powerpoint har xil ko’ndalang kesim yuzalarining inersiya momentlari. reja: 1. ko‘ndalang kesim geometrik xarakteristikalarini aniqlashning zaruriyati. 2. yuzaning o‘qqa nisbatan statik momentlari va og ‘irlik markazi. 3. yuzaning o‘qlarga nisbatan inersiya momentlari. qutb va markazdan kochuvchi inersiya momentlari. 4. oddiy kesimlarning inersiya momentlari. cho‘zilish va siqilish deformatsiyalarini o‘rganishda sterjenning qarshilik ko‘rsatishi ko‘ndalang kesim yuzasiga proporsional ekanligi ko‘rib o‘tildi. sterjenning ko‘ndalang kesim yuzasi sterjenning qarshiligini to‘la xarakterlay olmaydi. sterjenning egilishi, buralish va boshqa deformatsiyalanish xolatlarini o‘rganishimizda kesim yuzasining yanada murakkabrok, geometrik xarakteristikalaridan foydalaniladi. bo‘lar tekis kesim yuzalarining o‘qqa nisbatan statik momentlari, inersiya momentlaridir. tekis kesim yuzasining biror o‘qqa nisbatan statik momenti deb, tekis kesim yuzasidan ajratilgan elementar yuzachalarning o‘qaacha bo‘lgan masofalarga kopaytmalariningyig'indisiga aytiladi. (1-rasm): sy = j z • df (1) f sz =j y • df (2) f bu formulalardan ko‘rinadiki statik momentlar uzunlik o‘lchovining uchinchi darajasi bilan o‘lchanadi. agar tekis kesim yuzasi ogirlik markazining koordinatalari maolum bo‘lsa, u …

2 / 19

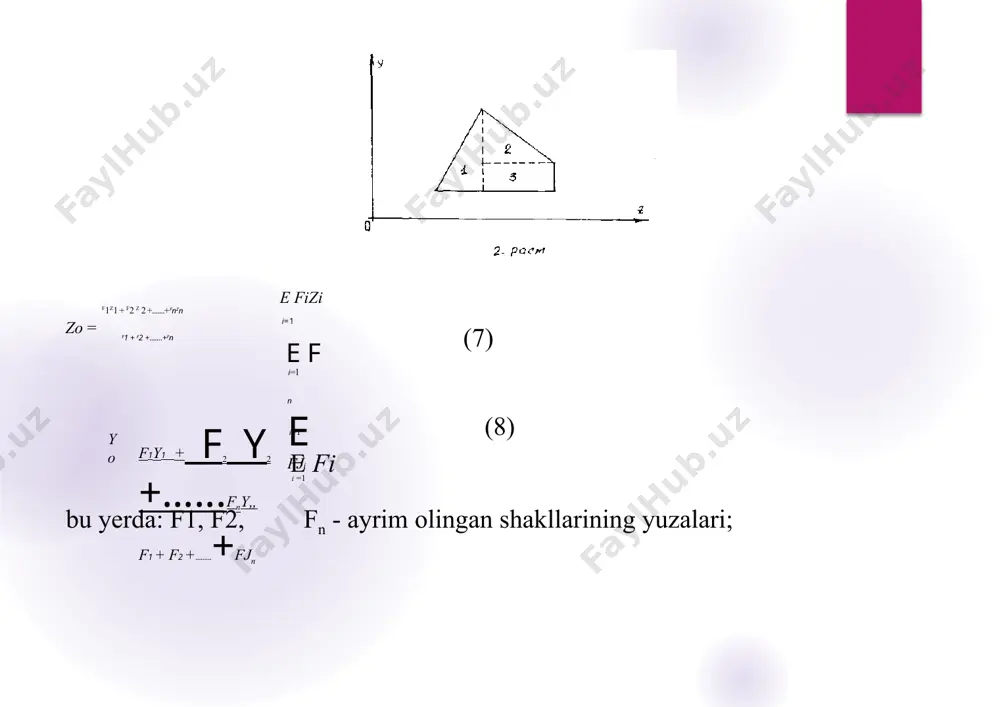

fi i =1 (7) (8) fn - ayrim olingan shakllarining yuzalari; bu yerda: f1, f2, zl; z2; zn; y1, y2, .......+yn - ayrim olingan shakllarning og‘irlik markazi koordinatalari. 3.tekis kesim yuzasinig biror o‘qqa nisbatan inersiya momenti deb, tekis kesim yuzasidan ajratilgan elementar yuzachalarning o‘qqacha bo‘lgan masofa kvadrati ko‘paytmasining yig‘indisiga aytiladi. jy = j z 2 df (9) f j =j y'df (10) f kesim yuzasidan ajratilgan elementar yuzachalarning koordintalar boshigacha bo‘lgan masofalar kvadratiga ko‘paytmalaming yig‘indisi qutb (polyar) inersiya momenti deyiladi. jp = j p2 df (11) f inersiya momentlari uzunlie o‘lchovining to‘rtinchi darajasi bilan o‘lchanadi. kesim yuzasining inersiya momentlari bilan ko‘tb inersiya momenti orasidagi bogdanishni topish mumkin. r2 = y2 + z2 (12) i p-j( ,2+z2 yf - jz+jy (13) f demak, ko‘tb inersiya momenti koordinata o‘qlariga nisbatan olingan inersiya momentlari algebraik yig‘indisiga teng bo‘ladi. kesim yuzasidan ajratilgan elementar yuzalarning koordinta o‘klarigacha bo‘lgan masofalarga ko‘paytmasining yig‘indisiga markazdan kochirma inersiya momenti …

3 / 19

$idagi kesimning inersiya momenti, (5-rasm): jp=\p2df = \p2 • 2*p-dp = -—p* |02 = -—4 1 4 md4 f 0 2 0 2 32 j, = j = j p —d4 y z 2 64 5. xalkasimon kesimning inersiya momenti, (6-rasm) r _ —d4 —4 y = “64 64 — (d4 64 d4) 4n —d4 _ d4 64 (1 - d4) —d4 „ 4. 64 ■(1 -c ); d c = d konstruksiyalarni hisoblashda eng muhim kattaliklardan biri bu — inertsiya momentidir. u kesim yuzasining neytral o‘qqa nisbatan joylashuvini va yuklarga qarshilik ko‘rsatish qobiliyatini ifodalaydi. egilish nazariyasiga ko‘ra, elementdagi normal zo‘riqishlar kesim inertsiya momenti bilan bog‘liq bo‘ladi: o=m-yi\sigma = \frac{m \cdot y}{i}o=im-y demak, inertsiya momenti qancha katta bo‘lsa, konstruksiya egilishga shuncha bardoshli bo‘ladi. 2« inertsiya momenti tushunchasi kesim yuzasinirig inertsiya momenti quyidagicha ta'riflanadi: bu yerda: * a. — kesim yuzasi, * y — neytral o'qdan elementaryuzaga bo'lgan masofa, * da …$

4 / 19

$a momenti katta bo'lishi kerak. ■ shuning uchun qurilishda i-shaklr t-shakl, quti shaklli kesimlar ishlatiladi. ular kam material sarflab, katta mustahkamlik beradi. ■ mashinasozlikda val va trubalarni hisoblashda ham inertsiya momentlari asosiy rol ojynaydi. ko‘ndalang kesim yuzalarining inertsiya momenti konstruksiya elementining mustahkamligi va deformatsiyaga qarshiligini belgilaydi. oddiy shakllar uchun formulalar yodda saqlanadi, murakkab kesimlar esa oddiy qismlarga ajratilib, parallel o‘qlar teoremasi yordamida hisoblanadi. shunday qilib: . to‘rtburchak uchun: bh312\tfrac{bha3}{12}12bh3, . doira uchun: nr44\tfrac{\pi ra4}{4}4nr4, . halqa uchun: n4(r4-r4)\tfrac{\pi}{4}(ra4 - ra4)4n(r4-r4), . uchburchak uchun: bh3 36\tfrac{bha3}{36}36bh3. foydalanilgan adabiyotlar 1. urozboev “materiallar qarshiligi ko'rsi”, toshkent: “o'qituvchi”, 1979, 510 b. 2. a.f.smirnov taxriri ostida “materiallar qarshiligi”, toshkent: “o'qituvchi”, 1988, 464 b. 3. v.m.feodosev “soprotivlenie materialov”, m.1979. 4. v.i.samul “osnov teorii uprugosti iplastichnosti”, m., 1982. image2.png image3.png image4.png image5.png image6.png image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg$
