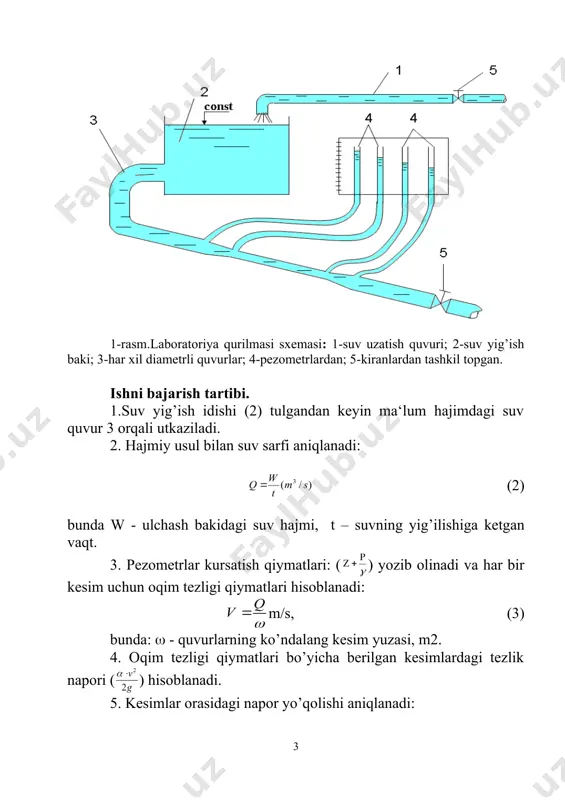

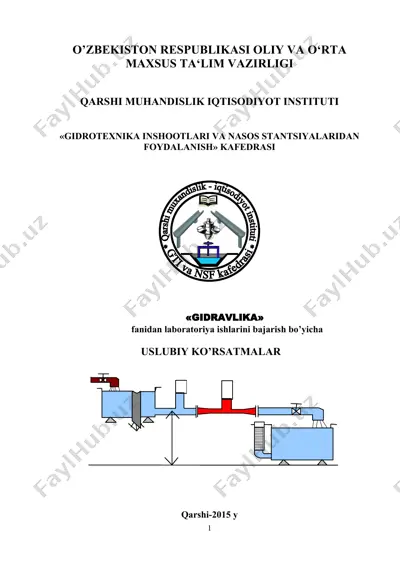

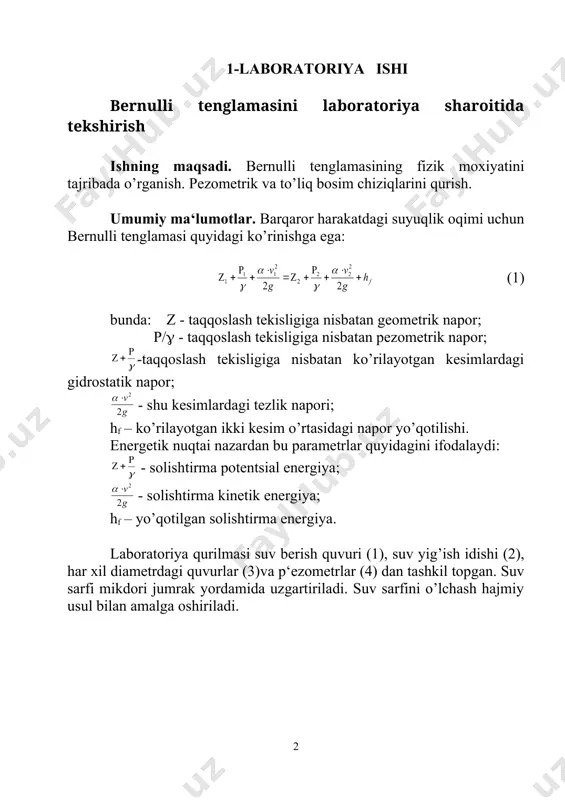

o’zbekiston respublikasi oliy va o‘rta maxsus ta‘lim vazirligi qarshi muhandislik iqtisodiyot instituti «gidrotexnika inshootlari va nasos stantsiyalaridan foydalanish» kafedrasi «gidravlika» fanidan laboratoriya ishlarini bajarish bo’yicha uslubiy ko’rsatmalar qarshi-2015 y 1-laboratoriya ishi bernulli tenglamasini laboratoriya sharoitida tekshirish ishning maqsadi. bernulli tenglamasining fizik moxiyatini tajribada o’rganish. pezometrik va to’liq bosim chiziqlarini qurish. umumiy ma‘lumotlar. barqaror harakatdagi suyuqlik oqimi uchun bernulli tenglamasi quyidagi ko’rinishga ega: (1) bunda: z - taqqoslash tekisligiga nisbatan geometrik napor; p/( - taqqoslash tekisligiga nisbatan pezometrik napor; -taqqoslash tekisligiga nisbatan ko’rilayotgan kesimlardagi gidrostatik napor; - shu kesimlardagi tezlik napori; hf – ko’rilayotgan ikki kesim o’rtasidagi napor yo’qotilishi. energetik nuqtai nazardan bu parametrlar quyidagini ifodalaydi: - solishtirma potentsial energiya; - solishtirma kinetik energiya; hf – yo’qotilgan solishtirma energiya. laboratoriya qurilmasi suv berish quvuri (1), suv yig’ish idishi (2), har xil diametrdagi quvurlar (3)va p‘ezometrlar (4) dan tashkil topgan. suv sarfi mikdori jumrak yordamida uzgartiriladi. suv sarfini o’lchash hajmiy usul bilan …

2 / 21

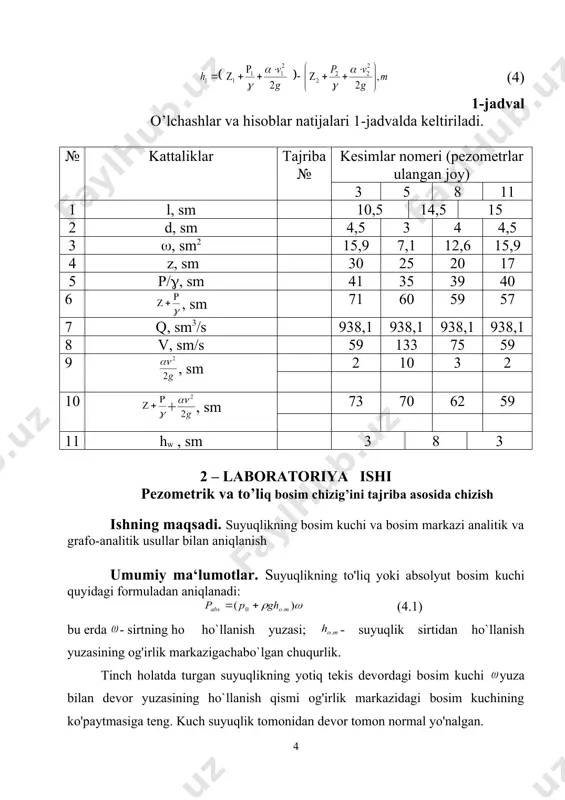

hi aniqlanadi: (4) 1-jadval o’lchashlar va hisoblar natijalari 1-jadvalda keltiriladi. № kattaliklar tajriba № kesimlar nomeri (pezometrlar ulangan joy) 3 5 8 11 1 l, sm 10,5 14,5 15 2 d, sm 4,5 3 4 4,5 3 (, sm2 15,9 7,1 12,6 15,9 4 z, sm 30 25 20 17 5 p/(, sm 41 35 39 40 6 , sm 71 60 59 57 7 q, sm3/s 938,1 938,1 938,1 938,1 8 v, sm/s 59 133 75 59 9 , sm 2 10 3 2 10 + , sm 73 70 62 59 11 hw , sm 3 8 3 2 – laboratoriya ishi pezometrik va to’liq bosim chizig’ini tajriba asosida chizish ishning maqsadi. suyuqlikning bosim kuchi va bosim markazi analitik va grafo-analitik usullar bilan aniqlanish umumiy ma‘lumotlar. suyuqlikning to'liq yoki absolyut bosim kuchi quyidagi formuladan aniqlanadi: (4.1) bu erda - sirtning ho ho`llanish yuzasi; - suyuqlik sirtidan ho`llanish yuzasining …

3 / 21

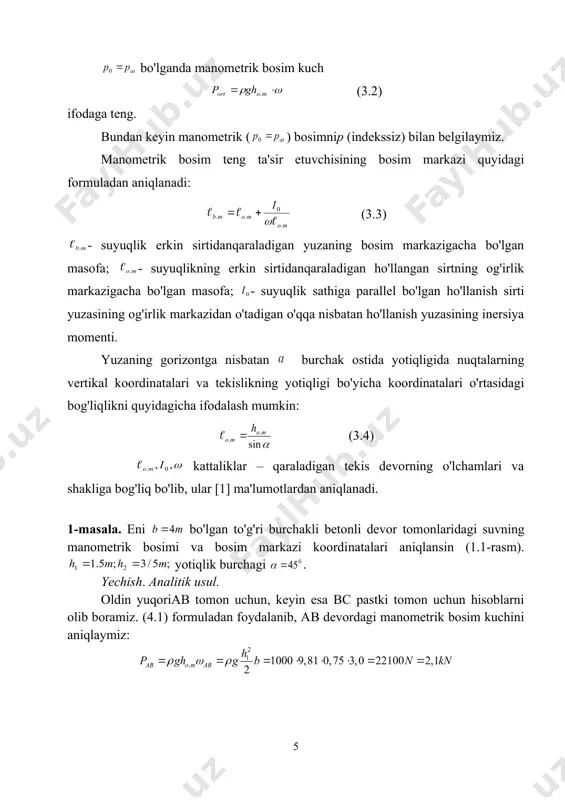

rik bosimi va bosim markazi koordinatalari aniqlansin (1.1-rasm). yotiqlik burchagi . yechish. analitik usul. oldin yuqoriav tomon uchun, keyin esa vs pastki tomon uchun hisoblarni olib boramiz. (4.1) formuladan foydalanib, ab devordagi manometrik bosim kuchini aniqlaymiz: 4.1-rasm.betonli devor sxemasi og`irlik markazining joylashish chuqurligi embed equation.3 . ab devor yuzasi . bc devordagi manometrik bosim kuchi og'irlik markazining joylashish chuqurligi bc devor yuzasi suyuqlik sathidan kuchning bosim markazigacha bo`lgan masofani (3.3-3.4) formulalar bo`yicha topamiz: to`g`ri burchakli devor uchun inersiya moment . suyuqlik sathidan boshlab bc devor uzunligi bo`yicha pbc kuchning bosim mfrkazigacha bo`lgan masofa quyidagiga teng bo`ladi: m bu yerda to`g`ri burchakli bc devor uchun inersiya moment 3 – laboratoriya ishi suyuqliklarda oqim harakat tartibini tajribada sinash ishning maqsadi. 1. quvurda oqayotgan suyuqlikning laminar va turbulent harakatini kuzatish. 2. laminar va turbulent harakatlarni farqlaydigan reynolds sonini tajribada aniqlash. ishni bajarish tartibi. 1. suvning kinematik qovushqoqlik koeffitsienti haroratga bog’liq holda quyidagi jadval …

4 / 21

nlangan sharoitda sekundomer qushiladi va ma‘lum vaqt oralig’ida o’tgan suv hajmi qurilma etak qismida joylashgan bakdagi o’lchov reykasining balandligi asosida aniqlanadi. 4. suv sarfini hajmiy usul bilan quyidagicha hisoblanadi: q =w/t, m3/s (2.1) bu yerda w- darajalangan bakdagi suv hajmi; t- darajalangan bakdagi suv hajmining yig’ilishiga ketgan vaqt. 5. suv oqimining o’rtacha tezligi aniqlanadi: , (2.2) bu yerda ( -shisha quvurning kesim yuzasi, . (2.3) d -shisha quvurning ichki diametri. 6. shisha quvurdagi kran asta-sekin ochilib boriladi va oqimning turbulent harakatiga erishiladi va bu harakat sharoitida sekundomer qushiladi, ma‘lum vaqt oralig’ida utgan suv hajmi, sarfi va oqimning o’rtacha tezligi yuqoridagi tartibda aniqlanadi. 7. har bir tajriba uchun reynolds soni re = formula yordamida topiladi. 8. tajribadagi o’lchashlar va hisoblash natijalari 2.2-jadvalda keltiriladi. 2.2-jadval № w, sm t, sek q, sm3/s (, sm2 (, sm/s t0s (, sm2/s re suv rejimi 1 5000 112 44,6 12,56 3,55 15 0,0114 1246 laminar …

5 / 21

kazish tartibi. 1. suv idishi 1 tulgandan keyin quvur 2 orqali jumrak 3 ni asta-sekin ochish yo’li bilan suv oqimi utkaziladi. 2. suv oqimi turg’unlashgandan keyin 1-1 va 2-2 kesimlardagi suv sathi pezometrlar yordamida o’lchanadi. 3. h1 va h2 qiymatlari bo’yicha napor yo’qolishi qiymati hisoblanadi: h1-2 = h1 - h2 , m (3.2) 4. quvurdagi suvning barqaror xarakati uchun hajmiy usulda suv sarfi aniqlanadi. , sm3/s, (3.3) w-bakda yig’ilgan suv hajmi, sm3; t-suvning yig’ilishi uchun ketgan vaqt, sekunti. 5. quvur jonli kesim yuzasi teng: (3.4) 6. quvurdagi suvning o’rtacha tezligi quyidagicha aniqlanadi: . (3.4) 7. darsi-veysbax formulasidan foydalanib quvur uzunligi bo’yicha gidravlik 4.1qarshilik koeffitsientini aniqlaymiz: 4.1-jadval o’lchashlar va hisoblar natijalari 4.1-jadvalga yoziladi. tajr. № ,sm ,sm he, sm w, sm3 t, sek q, sm3/s (, sm2 (, sm/s (taj (, sm2/s re (naz 1 34,0 11,1 22,9 0,049 35 0,0014 0,00126 1,107 0,053 20 2324 0.02 2 34,3 22,3 …
