1 / 11

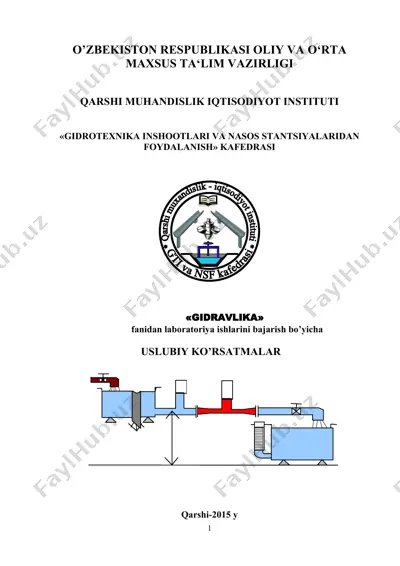

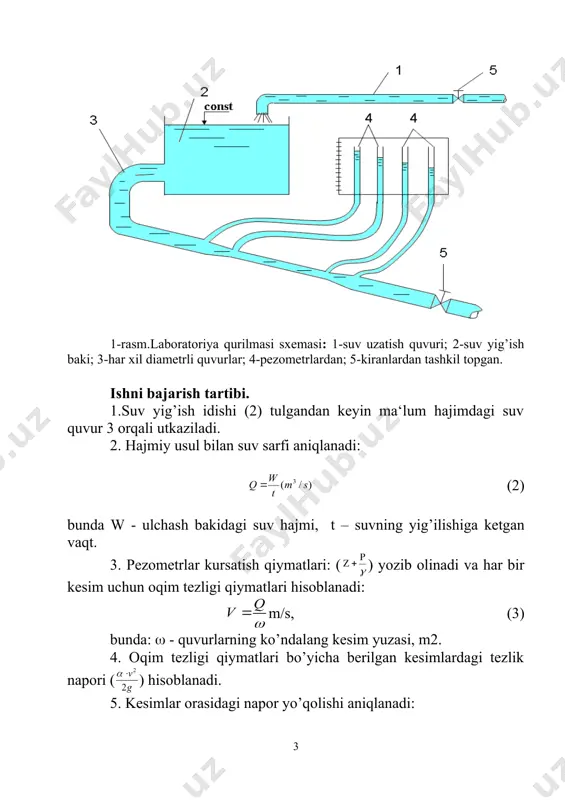

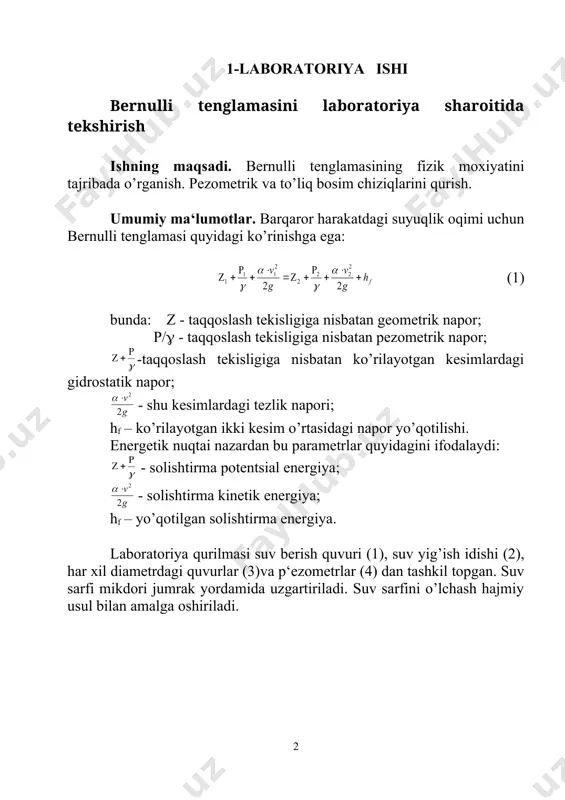

o’zbekiston respublikasi oliy va o‘rta maxsus ta‘lim vazirligi qarshi muhandislik iqtisodiyot instituti «gidrotexnika inshootlari va nasos stantsiyalaridan foydalanish» kafedrasi «gidravlika» fanidan laboratoriya ishlarini bajarish bo’yicha uslubiy ko’rsatmalar qarshi-2015 y 1-laboratoriya ishi bernulli tenglamasini laboratoriya sharoitida tekshirish ishning maqsadi. bernulli tenglamasining fizik moxiyatini tajribada o’rganish. pezometrik va to’liq bosim chiziqlarini qurish. umumiy ma‘lumotlar. barqaror harakatdagi suyuqlik oqimi uchun bernulli tenglamasi quyidagi ko’rinishga ega: (1) bunda: z - taqqoslash tekisligiga nisbatan geometrik napor; p/( - taqqoslash tekisligiga nisbatan pezometrik napor; -taqqoslash tekisligiga nisbatan ko’rilayotgan kesimlardagi gidrostatik napor; - shu kesimlardagi tezlik napori; hf – ko’rilayotgan ikki kesim o’rtasidagi napor yo’qotilishi. energetik nuqtai nazardan bu parametrlar quyidagini ifodalaydi: - solishtirma potentsial energiya; - solishtirma kinetik energiya; hf – yo’qotilgan solishtirma energiya. laboratoriya qurilmasi suv berish quvuri (1), suv yig’ish idishi (2), har xil diametrdagi quvurlar (3)va p‘ezometrlar (4) dan tashkil topgan. suv sarfi mikdori jumrak yordamida uzgartiriladi. suv sarfini o’lchash hajmiy usul bilan …

2 / 11

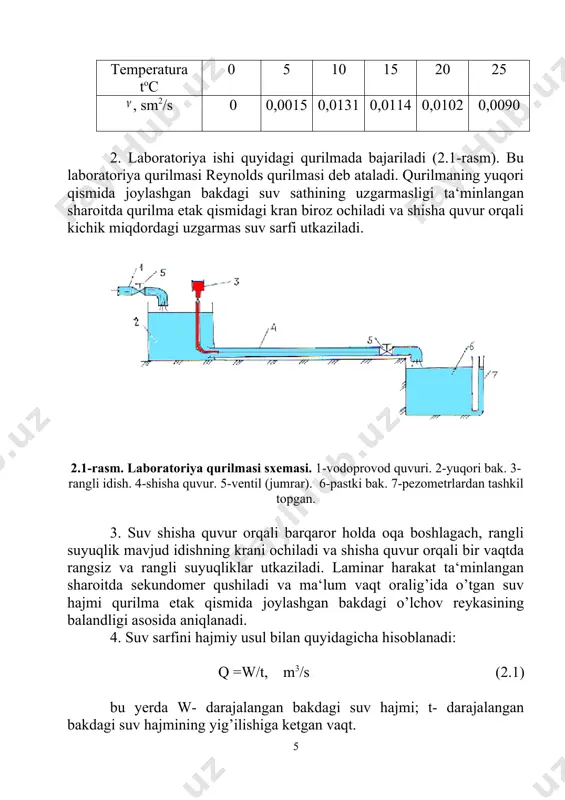

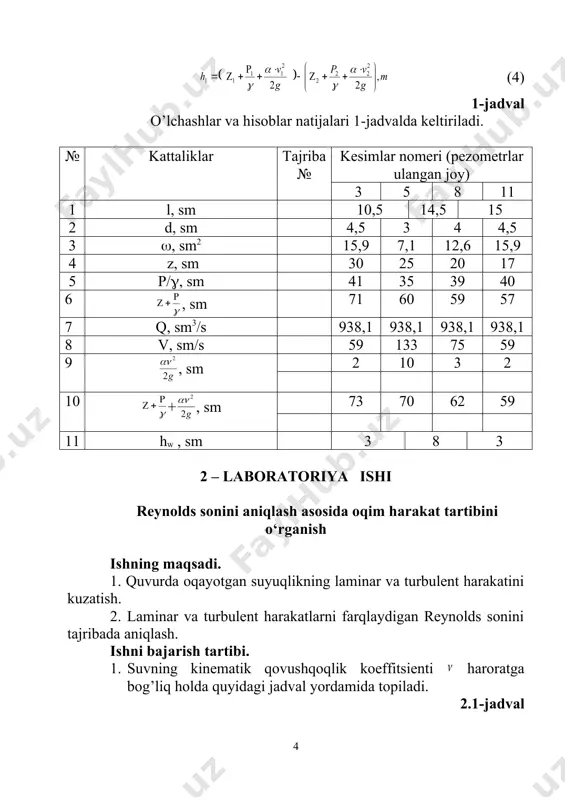

hi aniqlanadi: (4) 1-jadval o’lchashlar va hisoblar natijalari 1-jadvalda keltiriladi. № kattaliklar tajriba № kesimlar nomeri (pezometrlar ulangan joy) 3 5 8 11 1 l, sm 10,5 14,5 15 2 d, sm 4,5 3 4 4,5 3 (, sm2 15,9 7,1 12,6 15,9 4 z, sm 30 25 20 17 5 p/(, sm 41 35 39 40 6 , sm 71 60 59 57 7 q, sm3/s 938,1 938,1 938,1 938,1 8 v, sm/s 59 133 75 59 9 , sm 2 10 3 2 10 + , sm 73 70 62 59 11 hw , sm 3 8 3 2 – laboratoriya ishi reynolds sonini aniqlash asosida oqim harakat tartibini o‘rganish ishning maqsadi. 1. quvurda oqayotgan suyuqlikning laminar va turbulent harakatini kuzatish. 2. laminar va turbulent harakatlarni farqlaydigan reynolds sonini tajribada aniqlash. ishni bajarish tartibi. 1. suvning kinematik qovushqoqlik koeffitsienti haroratga bog’liq holda quyidagi jadval yordamida topiladi. 2.1-jadval temperatura …

3 / 11

nadi: , (2.2) bu yerda ( -shisha quvurning kesim yuzasi, . (2.3) d -shisha quvurning ichki diametri. 6. shisha quvurdagi kran asta-sekin ochilib boriladi va oqimning turbulent harakatiga erishiladi va bu harakat sharoitida sekundomer qushiladi, ma‘lum vaqt oralig’ida utgan suv hajmi, sarfi va oqimning o’rtacha tezligi yuqoridagi tartibda aniqlanadi. 7. har bir tajriba uchun reynolds soni re = formula yordamida topiladi. 8. tajribadagi o’lchashlar va hisoblash natijalari 2.2-jadvalda keltiriladi. 2.2-jadval № w, sm t, sek q, sm3/s (, sm2 (, sm/s t0s (, sm2/s re suv rejimi 1 5000 112 44,6 12,56 3,55 15 0,0114 1246 laminar 2 5000 73 68,5 12,56 5,45 15 0,0114 1913 laminar 3 5000 59 84,7 12,56 6,74 15 0,0114 2366 turbulent 3-laboratoriya ishi gidravlik ishqalanish koeffitsiyenti va quvur uzunligi bo‘yicha yo‘qotilgan energiya(napor)ni aniqlash ishning maqsadi. quvurning uzunligi bo’yicha gidravlik qarshilik koeffitsientini tajribada aniqlash. umumiy ma‘lumotlar. belgilangan ikkita 1-1 va 2-2 kesimlar orasidagi oqimning to’liq …

4 / 11

iy usulda suv sarfi aniqlanadi. , sm3/s, (3.3) w-bakda yig’ilgan suv hajmi, sm3; t-suvning yig’ilishi uchun ketgan vaqt, sekunti. 5. quvur jonli kesim yuzasi teng: (3.4) 6. quvurdagi suvning o’rtacha tezligi quyidagicha aniqlanadi: . (3.4) 7. darsi-veysbax formulasidan foydalanib quvur uzunligi bo’yicha gidravlik qarshilik koeffitsientini aniqlaymiz: 3.1-jadval o’lchashlar va hisoblar natijalari 3.1-jadvalga yoziladi. tajr. № ,sm ,sm he, sm w, sm3 t, sek q, sm3/s (, sm2 (, sm/s (taj (, sm2/s re (naz 1 34,0 11,1 22,9 0,049 35 0,0014 0,00126 1,107 0,053 2 34,3 22,3 12,0 0,044 40 0,0011 0,00126 0,79 0,054 3 34,4 25,1 9,3 0,0405 45 0,0009 0,00126 0,71 0,052 4-laboratoriya ishi mahalliy qarshilik koeffitsientini va yo’qotilgan energiyani (naporni) aniqlash ishning maqsadi. tekis torayish (konfuzor) dagi va tekis kengayish (diffuzor) dagi napor yo’qotilishini va mahalliy qarshilik koeffitsientlarini tajribada aniqlash. umumiy ma‘lumotlar. konfuzorda suyuqlik oqayotganda tezlik ortib, bosim kamayib boradi. diffuzorda esa tezlik kamayib bosim ortadi. …

5 / 11

val tajribalarda o’lchangan va hisoblab topilgan natijalar 4.1-jadvalda keltirilgan taj .№ sarf va tezliklarni o’lchash mahalliy qarshilik koeffitsientlarni aniqlash w, sm t, sek q, sm3/s (1, sm2 v1, sm/s (2, sm2 (2, sm/s (3, sm2 (3, sm/s (4, sm2 (4, sm/s konfuzor diffuzor r1/( sm r2/( sm hkon sm (ko r3/( sm r4/(, sm hdif sm (dif 1 2 3 xisobiy formulalar: 1. suv sarfi xajmiy usulda aniqlanadi. (4.4) 2. quvur ko’ndalang kesim yuzasi quyidagi formula bilan aniqlanadi: (4.5) 3. mos kesimlardagi suv o’rtacha tezligi: (4.6) 4. tajribada p1/(, p2/(, p3/(, p4/(, larda aniqlanadi. 5. konfuzor va diffuzor napor yo’qolishlari quyidagi formulalar bilan aniqlanadi: (4.7) 6. konfuzor va diffuzor mahalliy qarshilik koeffitsentlari quyidagi formula bilan aniqlanadi: , (4.8) foydalanilgan adabiyotlar 1. shterenlixt d.v. gidravlika –m.: energoatomizdat, 1984. 2. metodicheskie ukazaniya k vipolneniyu laboratornix rabot po obshey gidravlike. metodicheskie ukazaniya –m.: izd. mgmi, 1983. 3. latipov k. gidravlika, gidromashinalar, gidroyuritmalar. –toshkent.: …
