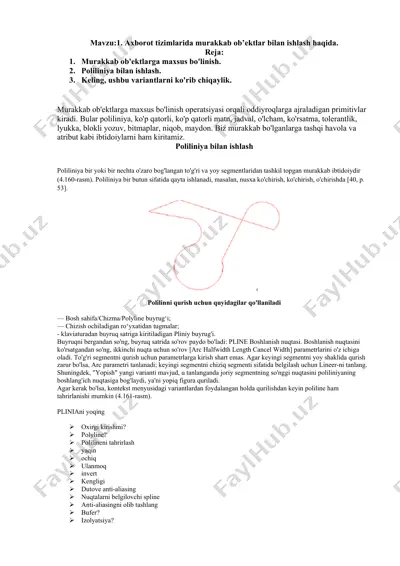

mavzu:1. axborot tizimlarida murakkab ob’ektlar bilan ishlash haqida. reja: 1. murakkab ob'ektlarga maxsus bo'linish. 2. poliliniya bilan ishlash. 3. keling, ushbu variantlarni ko'rib chiqaylik. murakkab ob'ektlarga maxsus bo'linish operatsiyasi orqali oddiyroqlarga ajraladigan primitivlar kiradi. bular poliliniya, ko'p qatorli, ko'p qatorli matn, jadval, o'lcham, ko'rsatma, tolerantlik, lyukka, blokli yozuv, bitmaplar, niqob, maydon. biz murakkab bo'lganlarga tashqi havola va atribut kabi ibtidoiylarni ham kiritamiz. poliliniya bilan ishlash poliliniya bir yoki bir nechta o'zaro bog'langan to'g'ri va yoy segmentlaridan tashkil topgan murakkab ibtidoiydir (4.160-rasm). poliliniya bir butun sifatida qayta ishlanadi, masalan, nusxa ko'chirish, ko'chirish, o'chirishda [40, p. 53]. polilinni qurish uchun quyidagilar qo'llaniladi — bosh sahifa/chizma/polyline buyrug‘i; — chizish ochiladigan roʻyxatidan tugmalar; - klaviaturadan buyruq satriga kiritiladigan pliniy buyrug'i. buyruqni bergandan so'ng, buyruq satrida so'rov paydo bo'ladi: pline boshlanish nuqtasi. boshlanish nuqtasini ko'rsatgandan so'ng, ikkinchi nuqta uchun so'rov [arc halfwidth length cancel width] parametrlarini o'z ichiga oladi. to'g'ri segmentni qurish uchun parametrlarga kirish …

2 / 4

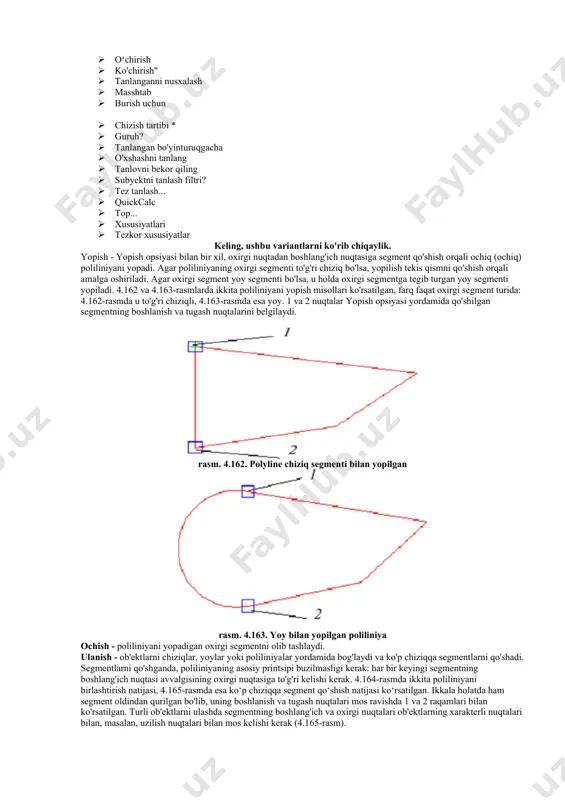

tanlanganni nusxalash · masshtab · burish uchun · chizish tartibi * · guruh? · tanlangan bo'yinturuqgacha · o'xshashni tanlang · tanlovni bekor qiling · subyektni tanlash filtri? · tez tanlash... · quickcalc · top... · xususiyatlari · tezkor xususiyatlar keling, ushbu variantlarni ko'rib chiqaylik. yopish - yopish opsiyasi bilan bir xil, oxirgi nuqtadan boshlang'ich nuqtasiga segment qo'shish orqali ochiq (ochiq) poliliniyani yopadi. agar poliliniyaning oxirgi segmenti to'g'ri chiziq bo'lsa, yopilish tekis qismni qo'shish orqali amalga oshiriladi. agar oxirgi segment yoy segmenti bo'lsa, u holda oxirgi segmentga tegib turgan yoy segmenti yopiladi. 4.162 va 4.163-rasmlarda ikkita poliliniyani yopish misollari ko'rsatilgan, farq faqat oxirgi segment turida: 4.162-rasmda u to'g'ri chiziqli, 4.163-rasmda esa yoy. 1 va 2 nuqtalar yopish opsiyasi yordamida qo'shilgan segmentning boshlanish va tugash nuqtalarini belgilaydi. rasm. 4.162. polyline chiziq segmenti bilan yopilgan rasm. 4.163. yoy bilan yopilgan poliliniya ochish - poliliniyani yopadigan oxirgi segmentni olib tashlaydi. ulanish - ob'ektlarni chiziqlar, …

3 / 4

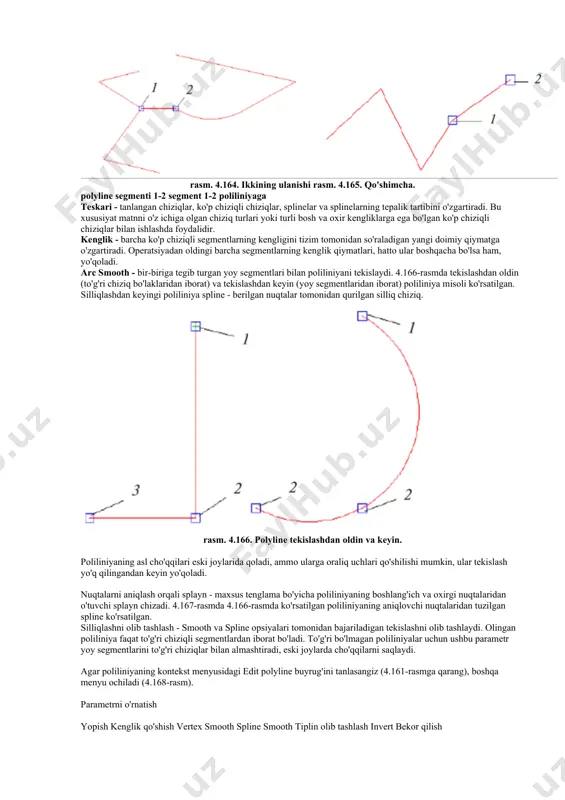

inelar va splinelarning tepalik tartibini o'zgartiradi. bu xususiyat matnni o'z ichiga olgan chiziq turlari yoki turli bosh va oxir kengliklarga ega bo'lgan ko'p chiziqli chiziqlar bilan ishlashda foydalidir. kenglik - barcha ko'p chiziqli segmentlarning kengligini tizim tomonidan so'raladigan yangi doimiy qiymatga o'zgartiradi. operatsiyadan oldingi barcha segmentlarning kenglik qiymatlari, hatto ular boshqacha bo'lsa ham, yo'qoladi. arc smooth - bir-biriga tegib turgan yoy segmentlari bilan poliliniyani tekislaydi. 4.166-rasmda tekislashdan oldin (to'g'ri chiziq bo'laklaridan iborat) va tekislashdan keyin (yoy segmentlaridan iborat) poliliniya misoli ko'rsatilgan. silliqlashdan keyingi poliliniya spline - berilgan nuqtalar tomonidan qurilgan silliq chiziq. rasm. 4.166. polyline tekislashdan oldin va keyin. poliliniyaning asl cho'qqilari eski joylarida qoladi, ammo ularga oraliq uchlari qo'shilishi mumkin, ular tekislash yo'q qilingandan keyin yo'qoladi. nuqtalarni aniqlash orqali splayn - maxsus tenglama bo'yicha poliliniyaning boshlang'ich va oxirgi nuqtalaridan o'tuvchi splayn chizadi. 4.167-rasmda 4.166-rasmda ko'rsatilgan poliliniyaning aniqlovchi nuqtalaridan tuzilgan spline ko'rsatilgan. silliqlashni olib tashlash - smooth va spline opsiyalari …

4 / 4

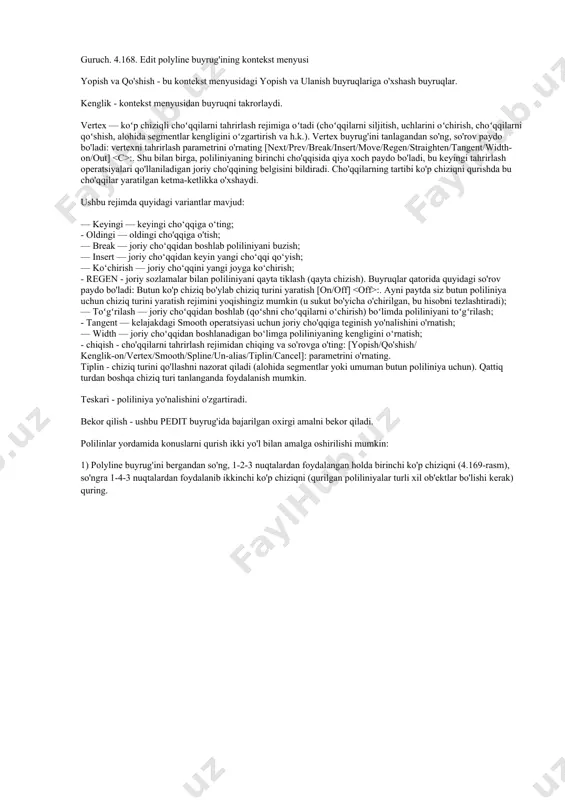

vertex — koʻp chiziqli choʻqqilarni tahrirlash rejimiga oʻtadi (choʻqqilarni siljitish, uchlarini oʻchirish, choʻqqilarni qoʻshish, alohida segmentlar kengligini oʻzgartirish va h.k.). vertex buyrug'ini tanlagandan so'ng, so'rov paydo bo'ladi: vertexni tahrirlash parametrini o'rnating [next/prev/break/insert/move/regen/straighten/tangent/width-on/out] :. shu bilan birga, poliliniyaning birinchi cho'qqisida qiya xoch paydo bo'ladi, bu keyingi tahrirlash operatsiyalari qo'llaniladigan joriy cho'qqining belgisini bildiradi. cho'qqilarning tartibi ko'p chiziqni qurishda bu cho'qqilar yaratilgan ketma-ketlikka o'xshaydi. ushbu rejimda quyidagi variantlar mavjud: — keyingi — keyingi cho‘qqiga o‘ting; - oldingi — oldingi cho'qqiga o'tish; — break — joriy cho‘qqidan boshlab poliliniyani buzish; — insert — joriy cho‘qqidan keyin yangi cho‘qqi qo‘yish; — ko‘chirish — joriy cho‘qqini yangi joyga ko‘chirish; - regen - joriy sozlamalar bilan poliliniyani qayta tiklash (qayta chizish). buyruqlar qatorida quyidagi so'rov paydo bo'ladi: butun ko'p chiziq bo'ylab chiziq turini yaratish [on/off] :. ayni paytda siz butun poliliniya uchun chiziq turini yaratish rejimini yoqishingiz mumkin (u sukut bo'yicha o'chirilgan, bu hisobni tezlashtiradi); — …
