elektr ta'minot uslubi

PPTX 19 pages 308.3 KB Free download

19 pages

FaylHub.uz

Download via Telegram

Size 308.3 KB

File type PPTX

Pages 19

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 19

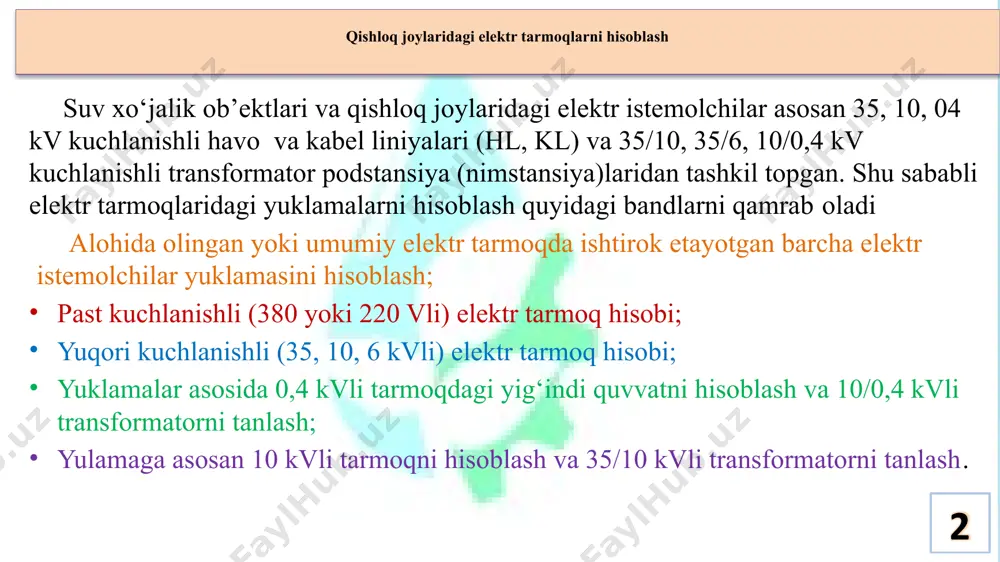

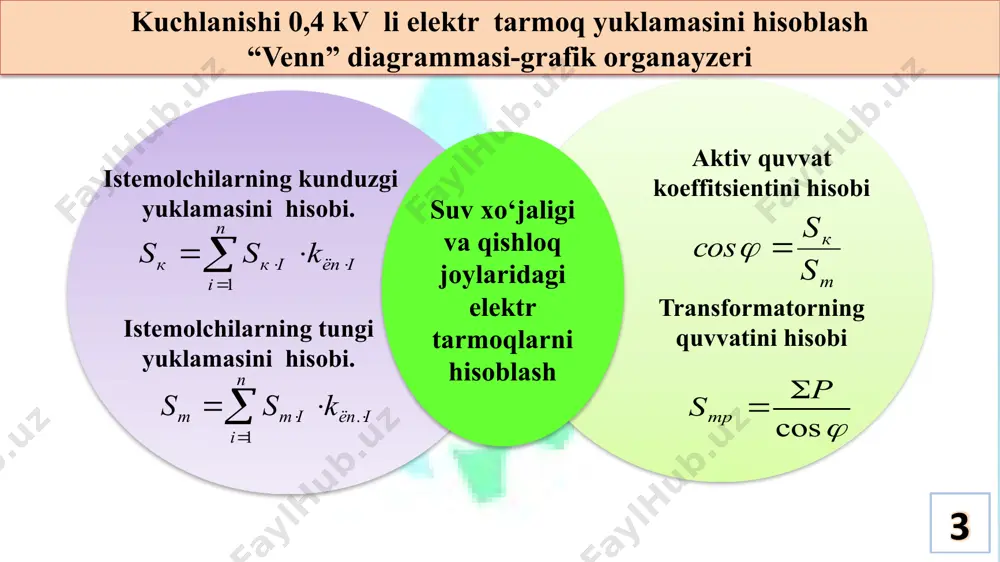

prezentatsiya powerpoint reja: 1. istemolchilarning kunduzgi (k) va tun (t)gi maksimal yuklamani hisoblash 2. kuchlanishli 10/0,4 kv elektr tarmoq yuklamasini hisoblash. 3. kuchlanishi 35/10 kvli tp quvvatinini hisoblash. qishloq joylaridagi elektr tarmoqlarni hisoblash suv xo‘jalik ob’ektlari va qishloq joylaridagi elektr istemolchilar asosan 35, 10, 04 kv kuchlanishli havo va kabel liniyalari (hl, kl) va 35/10, 35/6, 10/0,4 kv kuchlanishli transformator podstansiya (nimstansiya)laridan tashkil topgan. shu sababli elektr tarmoqlaridagi yuklamalarni hisoblash quyidagi bandlarni qamrab oladi alohida olingan yoki umumiy elektr tarmoqda ishtirok etayotgan barcha elektr istemolchilar yuklamasini hisoblash; past kuchlanishli (380 yoki 220 vli) elektr tarmoq hisobi; yuqori kuchlanishli (35, 10, 6 kvli) elektr tarmoq hisobi; yuklamalar asosida 0,4 kvli tarmoqdagi yig‘indi quvvatni hisoblash va 10/0,4 kvli transformatorni tanlash; yulamaga asosan 10 kvli tarmoqni hisoblash va 35/10 kvli transformatorni tanlash. 2 istemolchilarning kunduzgi yuklamasini hisobi. istemolchilarning tungi yuklamasini hisobi. aktiv quvvat koeffitsientini hisobi transformatorning quvvatini hisobi suv xo‘jaligi va qishloq joylaridagi …

2 / 19

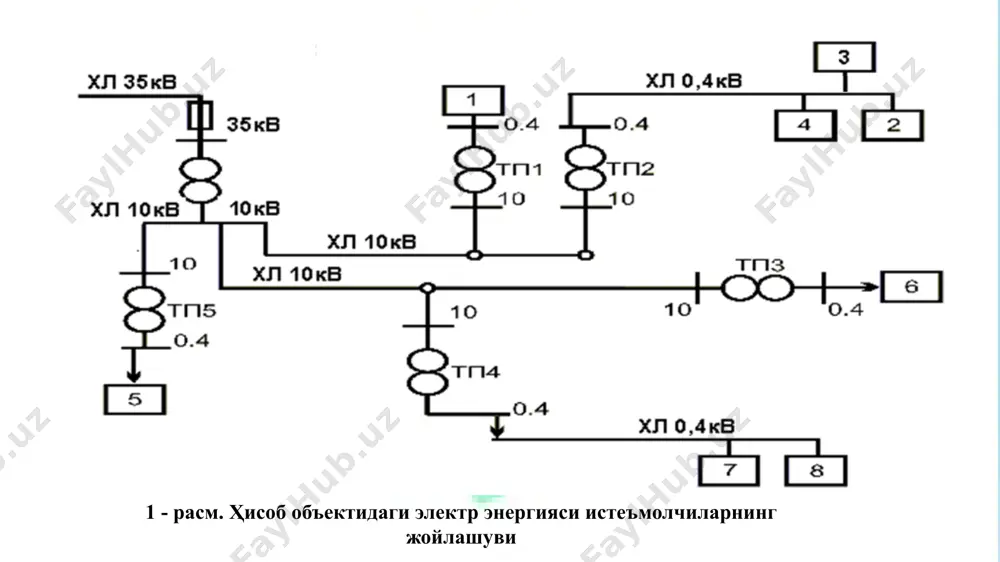

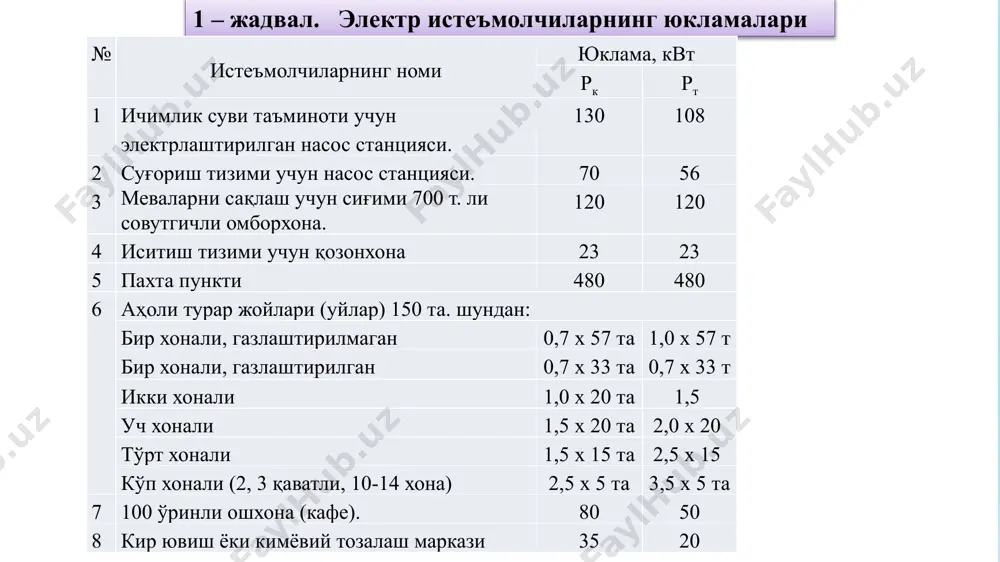

a 3,5 x 5 ta 7 100 o'rinli oshxona (kafe). 80 50 8 kir yuvish yoki kimyoviy tozalash markazi 35 20 1 - rasm. hisob ob'ektidagi elektr energiyasi iste'molchilarning joylashuvi 6 1-tp va 5-tpdan uzatiluvchi elektr tarmoqlari uchun yuklama quyidagicha hisoblanadi: 1 - tp uchun pk = 130 kvt , pt=108 kvt , 5 - tp uchun pk = pt = 480 kvt. qolgan boshqa 0,4 kvli elektr tarmoqlarining uzutiluvchi liniyalari uchun istemolchilaring yuqlamalari 1 va 2 formulaga asosan hisoblanadi: shunday qilib: 2 - tp uchun: pk σ = (70 + 23+120) · 0,8 = pt σ = (56 + 23+120) · 0,8 = b) 3 - tp uchun: pk σ = (150 · 0,8 · 0,35) = pt σ = (150 · 1 · 0,35) = v) 4 - tp uchun: pk σ = (80 + 35) · 0,85 = pt σ = (50 + 20) · 0,85 = …

3 / 19

moy transformatorning asosiy qismlarini izolyatsiyalaydi va birdaniga sovitish uchun ham xizmat qiladi. 10 11 kuchlanishi 10/0,4 kvli transformator umumiy kurinishi kuchlanishi 10/0,4 kvli transformatorni ulanishi. kuchlanishi 10 kv li havo liniya (hl) yuklamasini hisoblash a) 1 - hl 10 sk = (130 + 170,4) *0,9 = 270,4 kva kyo = 0.9 (ilovadagi 3 – jadvaldan) st = (108 +159,2 ) *0,9 = 240,4 kva b) 2 - hl 10 sk = (98 + 36,75)* 0,9 = 121,2 kva st = (59,5 + 52,5) *0,9 = 100,8 kva v) 3 - hl 10 sk = st = 480 kva 12 3,4 – jadval. kuchlanishi 10 kv elektr iste’molchilar uchun yoppasiga ishlash koeffitsienti qiymatlari tp soni 2 3 4-6 7-15 16-25 26 va ortiq kyo 0,9 0,85 0,8 0,75 0,7 0,65 sk/st (rk/rt) cos kunduzgi tungi 0,25-0,35 0,92 0,95 0,36-0,6 0,88 0,93 0,61-0,85 0,83 0,91 0,86-1,15 0,78 0,87 1,16-1,4 0,76 0,82 1,4 …

4 / 19

rning hisobi qanday olib boriladi? elektr o‘tkazgich simlarning hisoblashda tokiga va iqtisodiy zichligini aniqlab hisoblash ishlar olib boriladi. tarmoq bo‘limlarida tokning taqsimlanishi qanday aniqlanadi? har bir nuqtadagi istemolchilarni toklarining yig‘indisidan kelib chiqan holda hisoblanadi. 17 mustaqil ish uchun topshiriq 1. 1- jadvaldagi 1, 2, 3, 4, 5 ob’ektlardagi tungi yuklamani 50 kvt. ga oshirib hisobni qayta bajaring. 2. 1- jadvaldagi 1, 2, 3, 4, 5,7,8 ob’ektlardagi kunduzgi yuklamalarni 35 kvt. ga oshirib hisobni qayta bajaring. 18 19 adabiyotlar: 1. n.t.toshpo`latov «suv xo`jaligida elektr ta’minoti» faninidan o`quv qo`llanma toshkent. tiqxmmi 2017 y. 2. n.t.toshpo`latov «suv xo`jaligida elektr ta’minoti» faninidan amaliy mashg‘ulotlar bo‘yicha o`quv qo`llanma toshkent. tiqxmmi 2019 y. 3. n.t.toshpo`latov «suv xo`jaligida elektr ta’minoti» faninidan tajriba mashg‘ulotlar bo‘yicha uslubiy ko‘rsatma. - t.: tiqxmmi, 2018. 4. i.a. budzko, n.m. zul-«elektrosnabjenie selskogo xozyaystva» moskva, kolos 1990 g. 5. i. a. budzko, v. yu. gessen - elektrosnabjenie selskogo xozyaystva. moskva. kolos 1998 g. 6. …

5 / 19

Want to read more?

Download all 19 pages for free via Telegram.

Download full file

About "elektr ta'minot uslubi"

prezentatsiya powerpoint reja: 1. istemolchilarning kunduzgi (k) va tun (t)gi maksimal yuklamani hisoblash 2. kuchlanishli 10/0,4 kv elektr tarmoq yuklamasini hisoblash. 3. kuchlanishi 35/10 kvli tp quvvatinini hisoblash. qishloq joylaridagi elektr tarmoqlarni hisoblash suv xo‘jalik ob’ektlari va qishloq joylaridagi elektr istemolchilar asosan 35, 10, 04 kv kuchlanishli havo va kabel liniyalari (hl, kl) va 35/10, 35/6, 10/0,4 kv kuchlanishli transformator podstansiya (nimstansiya)laridan tashkil topgan. shu sababli elektr tarmoqlaridagi yuklamalarni hisoblash quyidagi bandlarni qamrab oladi alohida olingan yoki umumiy elektr tarmoqda ishtirok etayotgan barcha elektr istemolchilar yuklamasini hisoblash; past kuchlanishli (380 yoki 220 vli) elektr tarmoq hisobi; yuqori kuchlanishli (35, 10, ...

This file contains 19 pages in PPTX format (308.3 KB). To download "elektr ta'minot uslubi", click the Telegram button on the left.
