tabiiy gazlarni suyuqlik tomchilaridan tozalash separatori

DOC 9 pages 134.0 KB Free download

9 pages

FaylHub.uz

Download via Telegram

Size 134.0 KB

File type DOC

Pages 9

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 9

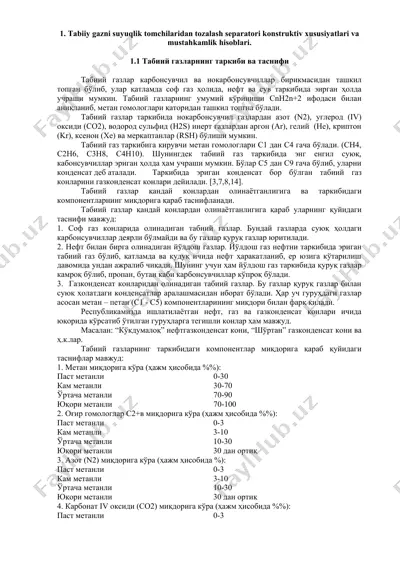

1. tabiiy gazni suyuqlik tomchilaridan tozalash separatori konstruktiv xususiyatlari va mustahkamlik hisoblari. 1.1 табиий газларнинг таркиби ва таснифи табиий газлар карбонсувчил ва нокарбонсувчиллар бирикмасидан ташкил топган бўлиб, улар қатламда соф газ ҳолида, нефт ва сув таркибида эирган ҳолда учраши мумкин. табиий газларнинг умумий кўриниши сnh2n+2 ифодаси билан аниқланиб, метан гомологлари қаторидан ташкил топгна бўлади. табиий газлар таркибида нокарбонсувчил газлардан азот (n2), углерод (iv) оксиди (со2), водород сульфид (н2s) инерт газлардан аргон (ar), гелий (he), криптон (kr), ксенон (xe) ва меркаптанлар (rsh) бўлиши мумкин. табиий газ таркибига кирувчи метан гомологлари с1 дан с4 гача бўлади. (сн4, с2н6, с3н8, с4н10). шунингдек табиий газ таркибида энг енгил суюқ, кабонсувчиллар эриган ҳолда ҳам учраши мумкин. бўлар с5 дан с9 гача бўлиб, уларни конденсат деб аталади. таркибида эриган конденсат бор бўлган табиий газ конларини газконденсат конлари дейилади. [3,7,8,14]. табиий газлар қандай конлардан олинаётганлигига ва таркибидаги компонентларнинг миқдорига қараб таснифланади. табиий газлар қандай конлардан олинаётганлигига қараб …

2 / 9

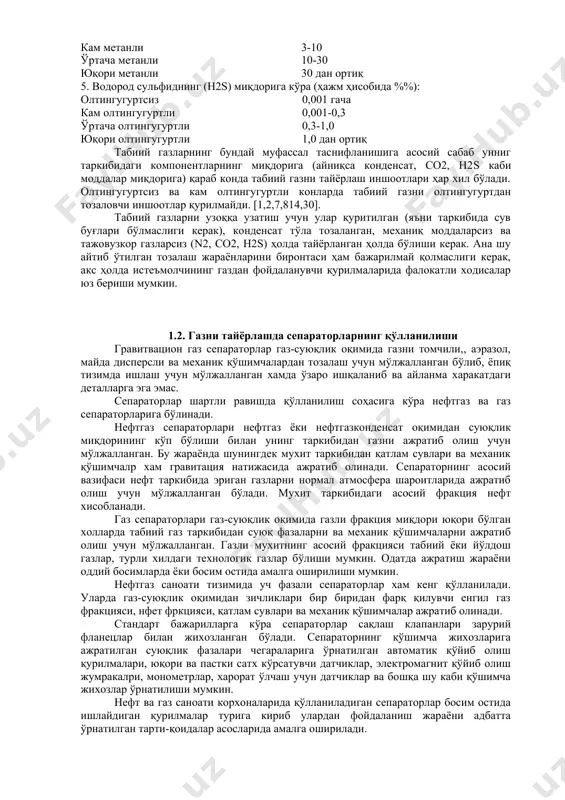

ар ҳам мавжуд. масалан: “кўкдумалоқ” нефтгазконденсат кони, “шўртан” газконденсат кони ва ҳ.к.лар. табиий газларнинг таркибидаги компонентлар миқдорига қараб қуйидаги таснифлар мавжуд: 1. метан миқдорига кўра (ҳажм ҳисобида %%): паст метанли 0-30 кам метанли 30-70 ўртача метанли 70-90 юқори метанли 70-100 2. оғир гомологлар с2+в миқдорига кўра (ҳажм ҳисобида %%): паст метанли 0-3 кам метанли 3-10 ўртача метанли 10-30 юқори метанли 30 дан ортиқ 3. азот (n2) миқдорига кўра (ҳажм ҳисобида %): паст метанли 0-3 кам метанли 3-10 ўртача метанли 10-30 юқори метанли 30 дан ортиқ 4. карбонат iv оксиди (со2) миқдорига кўра (ҳажм ҳисобида %%): паст метанли 0-3 кам метанли 3-10 ўртача метанли 10-30 юқори метанли 30 дан ортиқ 5. водород сульфиднинг (н2s) миқдорига кўра (ҳажм ҳисобида %%): олтингугуртсиз 0,001 гача кам олтингугуртли 0,001-0,3 ўртача олтингугуртли 0,3-1,0 юқори олтингугуртли 1,0 дан ортиқ табиий газларнинг бундай муфассал таснифланишига асосий сабаб унниг таркибидаги компонентларнинг миқдорига (айниқса конденсат, со2, н2s каби моддалар миқдорига) …

3 / 9

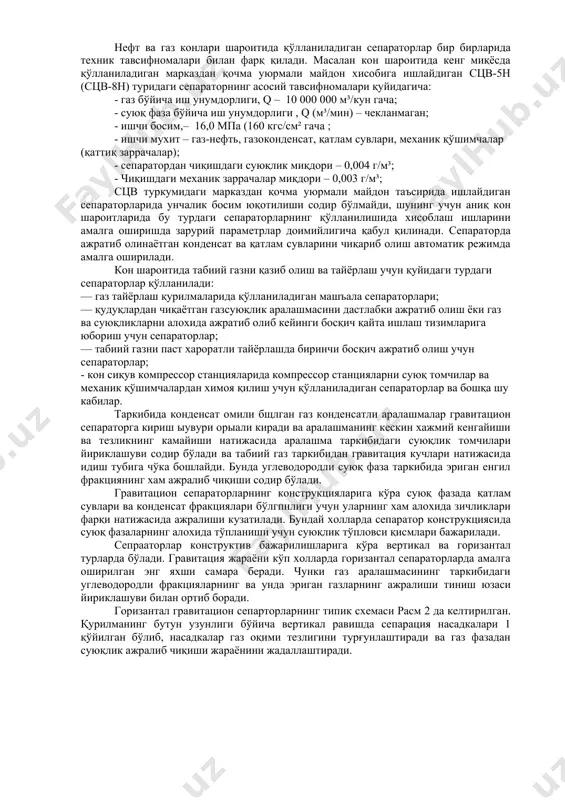

кўра нефтгаз ва газ сепараторларига бўлинади. нефтгаз сепараторлари нефтгаз ёки нефтгазконденсат оқимидан суюқлик миқдорининг кўп бўлиши билан унинг таркибидан газни ажратиб олиш учун мўлжалланган. бу жараёнда шунингдек мухит таркибидан қатлам сувлари ва механик қўшимчалр хам гравитация натижасида ажратиб олинади. сепараторнинг асосий вазифаси нефт таркибида эриган газларни нормал атмосфера шароитларида ажратиб олиш учун мўлжалланган бўлади. мухит таркибидаги асосий фракция нефт хисобланади. газ сепараторлари газ-суюқлик оқимида газли фракция миқдори юқори бўлган холларда табиий газ таркибидан суюқ фазаларни ва механик қўшимчаларни ажратиб олиш учун мўлжалланган. газли мухитнинг асосий фракцияси табиий ёки йўлдош газлар, турли хилдаги технологик газлар бўлиши мумкин. одатда ажратиш жараёни оддий босимларда ёки босим остида амалга оширилиши мумкин. нефтгаз саноати тизимида уч фазали сепараторлар хам кенг қўлланилади. уларда газ-суюқлик оқимидан зичликлари бир биридан фарқ қилувчи енгил газ фракцияси, нфет фркцияси, қатлам сувлари ва механик қўшимчалар ажратиб олинади. стандарт бажарилларга кўра сепараторлар сақлаш клапанлари зарурий фланецлар билан жихозланган бўлади. сепараторнинг қўшимча жихозларига …

4 / 9

– 10 000 000 м³/кун гача; - суюқ фаза бўйича иш унумдорлиги , q (м³/мин) – чекланмаган; - ишчи босим,– 16,0 мпа (160 кгс/см² гача ; - ишчи мухит – газ-нефть, газоконденсат, қатлам сувлари, механик қўшимчалар (қаттиқ заррачалар); - сепаратордан чиқишдаги суюқлик миқдори – 0,004 г/м³; - чиқишдаги механик заррачалар миқдори – 0,003 г/м³; сцв туркумидаги марказдан қочма уюрмали майдон таъсирида ишлайдиган сепараторларида унчалик босим юқотилиши содир бўлмайди, шунинг учун аниқ кон шароитларида бу турдаги сепараторларнинг қўлланилишида хисоблаш ишларини амалга оширишда зарурий параметрлар доимийлигича қабул қилинади. сепараторда ажратиб олинаётган конденсат ва қатлам сувларини чиқариб олиш автоматик режимда амалга оширилади. кон шароитида табиий газни қазиб олиш ва тайёрлаш учун қуйидаги турдаги сепараторлар қўлланилади: — газ тайёрлаш қурилмаларида қўлланиладиган машъала сепараторлари; — қудуқлардан чиқаётган газсуюқлик аралашмасини дастлабки ажратиб олиш ёки газ ва суюқликларни алохида ажратиб олиб кейинги босқич қайта ишлаш тизимларига юбориш учун сепараторлар; — табиий газни паст хароратли тайёрлашда биринчи босқич …

5 / 9

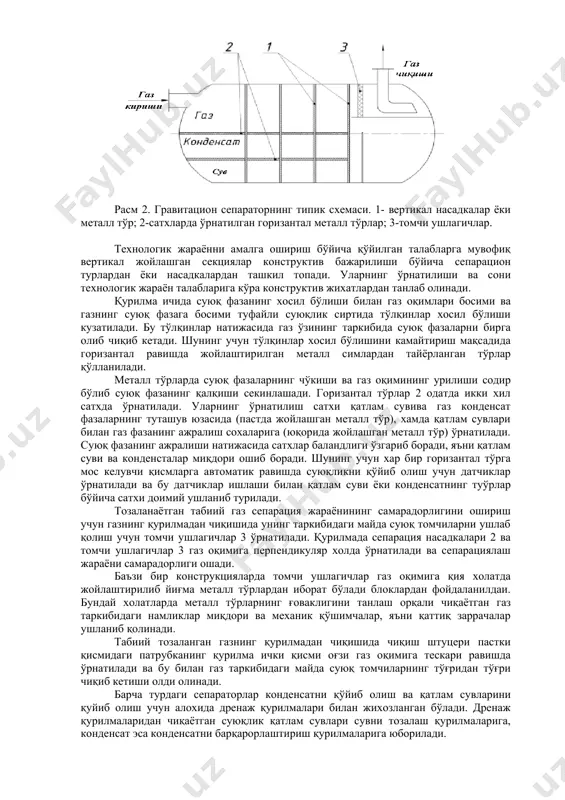

аларнинг алохида тўпланиши учун суюқлик тўпловси қисмлари бажарилади. сепрааторлар конструктив бажарилишларига кўра вертикал ва горизантал турларда бўлади. гравитация жараёни кўп холларда горизантал сепараторларда амалга оширилган энг яхши самара беради. чунки газ аралашмасининг таркибидаги углеводородли фракцияларнинг ва унда эриган газларнинг ажралиши тиниш юзаси йириклашуви билан ортиб боради. горизантал гравитацион сепарторларнинг типик схемаси расм 2 да келтирилган. қурилманинг бутун узунлиги бўйича вертикал равишда сепарация насадкалари 1 қўйилган бўлиб, насадкалар газ оқими тезлигини турғунлаштиради ва газ фазадан суюқлик ажралиб чиқиши жараёнини жадаллаштиради. расм 2. гравитацион сепараторнинг типик схемаси. 1- вертикал насадкалар ёки металл тўр; 2-сатхларда ўрнатилган горизантал металл тўрлар; 3-томчи ушлагичлар. технологик жараённи амалга ошириш бўйича қўйилган талабларга мувофиқ вертикал жойлашган секциялар конструктив бажарилиши бўйича сепарацион турлардан ёки насадкалардан ташкил топади. уларнинг ўрнатилиши ва сони технологик жараён талабларига кўра конструктив жихатлардан танлаб олинади. қурилма ичида суюқ фазанинг хосил бўлиши билан газ оқимлари босими ва газнинг суюқ фазага босими туфайли суюқлик сиртида тўлқинлар хосил …
