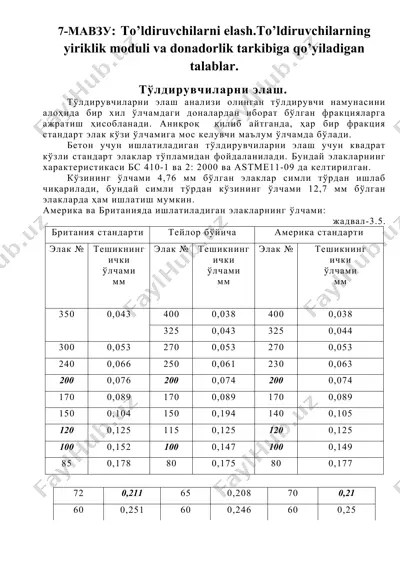

7-мавзу: to’ldiruvchilаrni elаsh.to’ldiruvchilаrning yiriklik mоduli vа dоnаdоrlik tаrkibigа qo’yilаdigаn tаlаblаr. тўлдирувчиларни элаш. тўлдирувчиларни элаш анализи олинган тўлдирувчи намунасини алоҳида бир хил ўлчамдаги доналардан иборат бўлган фракцияларга ажратиш ҳисобланади. аниқроқ қилиб айтганда, ҳар бир фракция стандарт элак кўзи ўлчамига мос келувчи маълум ўлчамда бўлади. бетон учун ишлатиладиган тўлдирувчиларни элаш учун квадрат кўзли стандарт элаклар тўпламидан фойдаланилади. бундай элакларнинг характеристикаси бс 410-1 ва 2: 2000 ва astme11-09 да келтирилган. кўзининг ўлчами 4,76 мм бўлган элаклар симли тўрдан ишлаб чиқарилади, бундай симли тўрдан кўзининг ўлчами 12,7 мм бўлган элакларда ҳам ишлатиш мумкин. америка ва британияда ишлатиладиган элакларнинг ўлчами: жадвал-3.5. британия стандарти тейлор бўйича америка стандарти элак № тешикнинг ички ўлчами мм элак № тешикнинг ички ўлчами мм элак № тешикнинг ички ўлчами мм 350 0,043 400 0,038 400 0,038 325 0,043 325 0,044 300 0,053 270 0,053 270 0,053 240 0,066 250 0,061 230 0,063 200 0,076 200 0,074 200 0,074 170 0,089 …

2 / 15

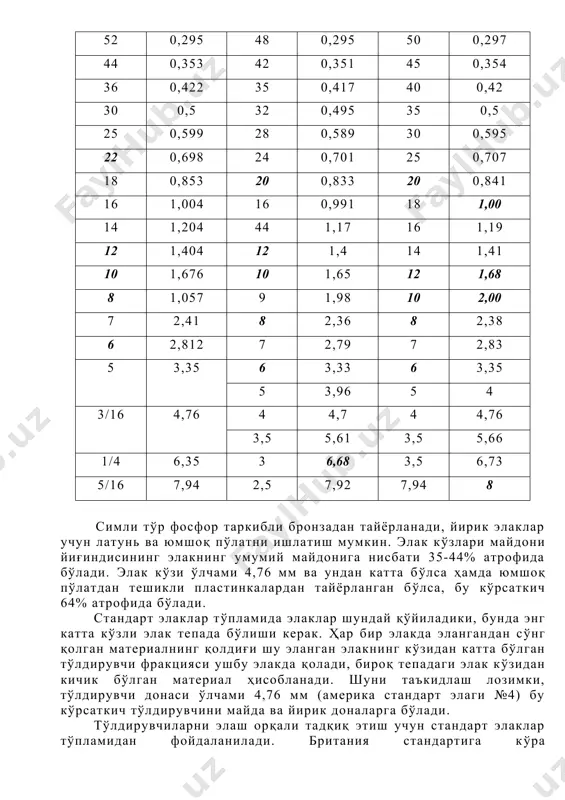

ўлса ҳамда юмшоқ пўлатдан тешикли пластинкалардан тайёрланган бўлса, бу кўрсаткич 64% атрофида бўлади. стандарт элаклар тўпламида элаклар шундай қўйиладики, бунда энг катта кўзли элак тепада бўлиши керак. ҳар бир элакда элангандан сўнг қолган материалнинг қолдиғи шу эланган элакнинг кўзидан катта бўлган тўлдирувчи фракцияси ушбу элакда қолади, бироқ тепадаги элак кўзидан кичик бўлган материал ҳисобланади. шуни таъкидлаш лозимки, тўлдирувчи донаси ўлчами 4,76 мм (америка стандарт элаги №4) бу кўрсаткич тўлдирувчини майда ва йирик доналарга бўлади. тўлдирувчиларни элаш орқали тадқиқ этиш учун стандарт элаклар тўпламидан фойдаланилади. британия стандартига кўра тўлдирувчиларни элаш орқали тадқиқ этиш қўйидаги диаметрли кўзли стандарт элаклар тўпламидан фойдаланилади: 76,2; 38,1; 19,05; 9,52; 4,76мм ва №7, 14, 25, 52, 100 ва 200 элаклар ишлатилади. ўта йирик ва ўта майда тўлдирувчи фракцияларини ажратиш ҳамда тўлдирувчиларнинг донадорлик таркибини ўрганиш бўйича илмий тадқиқот ишларини бажаришда бошқа қўшимча элаклардан ҳам фойдаланилади. 3.6-жадвалда британия стандарти, америка стандарти ва тейлор бўйича элаклар келтирилган. тўлдирувчини стандарт элаклар …

3 / 15

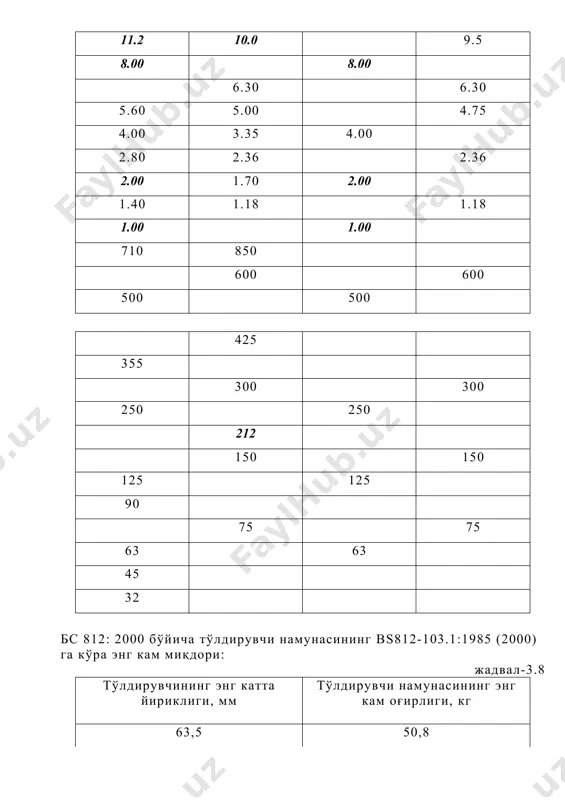

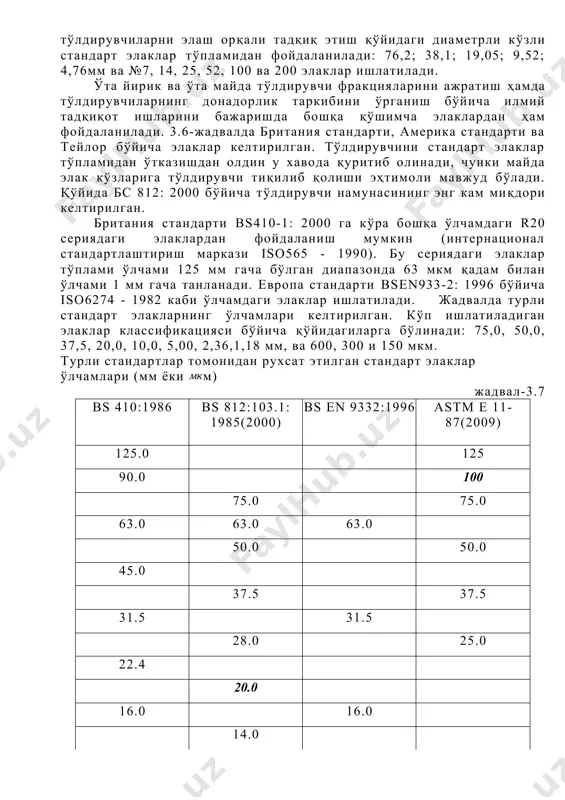

клар ўлчамлари (мм ёки м) жадвал-3.7 bs 410:1986 bs 812:103.1: 1985(2000) bs en 9332:1996 astm e 11- 87(2009) 125.0 125 90.0 100 75.0 75.0 63.0 63.0 63.0 50.0 50.0 45.0 37.5 37.5 31.5 31.5 28.0 25.0 22.4 20.0 16.0 16.0 14.0 11.2 10.0 9.5 8.00 8.00 6.30 6.30 5.60 5.00 4.75 4.00 3.35 4.00 2.80 2.36 2.36 2.00 1.70 2.00 1.40 1.18 1.18 1.00 1.00 710 850 600 600 500 500 425 355 300 300 250 250 212 150 150 125 125 90 75 75 63 63 45 32 бс 812: 2000 бўйича тўлдирувчи намунасининг bs812-103.1:1985 (2000) га кўра энг кам миқдори: жадвал-3.8 тўлдирувчининг энг катта йириклиги, мм тўлдирувчи намунасининг энг кам оғирлиги, кг 63,5 50,8 50,8 36,3 38,1 ёки 31,7 15,9 25,4 4,5 19,05 ёки 15,9 2,27 12,7 1,13 9,52 0,45 6,35 0,23 4,76 0,23 №7 элакдан ўтади 0,11 bs 812-103.1: 1985 (2000) га кўра элашдан сўнг элакда қолган …

4 / 15

кция етмайди деган саволларга жавоб беради. тўлдирувчилар донадорлик таркиби бўйича олинган график ўқларида назорат элакларининг кўзлари ўлчами логарифмик масштабда ҳамда элак кўзларидан элашда ўтган тўлдирувчи миқдори фоизларда берилади. бу 3,9-жадвал бўйича чизилган 3,3-расм да келтирилган. йириклик модули. йириклик модули стандарт назорат элаклар тўпламида (№100, 52, 25, 14, 7) қолган тўла қолдиқни ҳисоблаб, унинг суммасини 100 га бўлиб аниқланади, бунда 4,76 мм кўзли элакдан бошлаб энг йирик кўзли элакгача уларда қолган айрим ва тўла қолдиқ инобатга олинади. йириклик модули қанчалик катта бўлса, тўлдирувчи доналари ҳам шунча йирик бўлади. шуни таъкидлаш лозимки, агар синалаётган тўлдирувчи намунасидаги барча доналар масалан №25 элакнинг кўзи ўлчамидан катта бўлса, у ҳолда №25 ва 100 элакларда қолган тўла қолдиқ 100% ни ташкил этиши лозим бўлади. бироқ битта параметр ёки ўртача кўрсаткич билан ҳам тўлдирувчининг донадорлик таркибини тўлиқ ифодалаб бўлмайди, чунки битта йириклик модули билан чек чегарасиз турли донадорлик таркибидаги тўлдирувчиларни характерлаш мумкин. худди шундай йириклик модули орқали …

5 / 15

и элаш қуйидаги кўзли стандарт элакларда амалга оширилади: 10мм; 5мм; 2,5мм; 1,25мм; 0,63мм; 0,315мм; 0,16мм. 10мм ва 5мм элаклар қум таркибидаги шағал ва чақиқ тошларни ажратиш учун ишлатилади. 10мм дан катта доналар 0,5%( масса бўйича)гача рухсат этилади, 5мм дан йириги эса: - табиий қумда – 10% гача; - майдалаш чиқиндилари асосидаги қумда - 19% гача; - бойитилган қумларда - 5% гача. қумларнинг донадорлик таркиби 5мм кўзли элакдан элаб, йирик қўшимчаларни ажратиб аниқланади. 4.1-расм. стандарт элакларда қолган айрим ва тўла қолдиқ: а – айрим қолдиқ; б – тўла қолдиқ қуруқ қумдан олинган намунанинг 1000г массаси 2,5мм ли элакка солинади, унинг остидан бошқа кўзли элаклар жойлаштирилади (кичик кўзли элаклар кетма-кетлигида) ва остига чиқиндини йиғиш идиши қўйилади. қум намунаси элаклар тўпламидан механик усулда ва қўлда титратиб ўтказилади, натижада элакларда қолган айрим қолдиқ аниқланади. айрим қолдиқ қум намунасининг умумий массаси бўйича фоизда берилади. шундан сўнг элаклардаги тўла қолдиқ аниқланади. тўла қолдиқ шу элакдаги ва …
