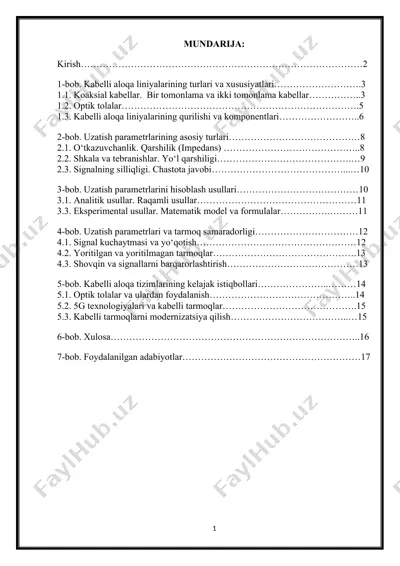

1 / 17

mundarija: kirish………………………………………………………………………………2 1-bob. kabelli aloqa liniyalarining turlari va xususiyatlari……………………….3 1.1. koaksial kabellar. bir tomonlama va ikki tomonlama kabellar……………..3 1.2. optik tolalar………………………………………………………………….5 1.3. kabelli aloqa liniyalarining qurilishi va komponentlari……………………..6 2-bob. uzatish parametrlarining asosiy turlari……………………………………8 2.1. o‘tkazuvchanlik. qarshilik (impedans) ……………………………………..8 2.2. shkala va tebranishlar. yo‘l qarshiligi…………………………………….…9 2.3. signalning silliqligi. chastota javobi……………………………………...…10 3-bob. uzatish parametrlarini hisoblash usullari…………………………………10 3.1. analitik usullar. raqamli usullar……………………………………………11 3.3. eksperimental usullar. matematik model va formulalar…………….………11 4-bob. uzatish parametrlari va tarmoq samaradorligi……………………………12 4.1. signal kuchaytmasi va yo‘qotish……………………………………………12 4.2. yoritilgan va yoritilmagan tarmoqlar……………………………………….13 4.3. shovqin va signallarni barqarorlashtirish……………………………………13 5-bob. kabelli aloqa tizimlarining kelajak istiqbollari…………………..………14 5.1. optik tolalar va ulardan foydalanish………………………………………..14 5.2. 5g texnologiyalari va kabelli tarmoqlar…………………………………….15 5.3. kabelli tarmoqlarni modernizatsiya qilish………………………………..…15 6-bob. xulosa……………………………………………………………………..16 7-bob. foydalanilgan adabiyotlar…………………………………………………17 1-bob. kabelli aloqa liniyalarining turlari va xususiyatlari. 1.1. koaksial kabellar. bir tomonlama va ikki tomonlama kabellar. koaksiyal kabel - bu aloqa kabelining bir turi. bolal tuzilishi - bu qattiq mis yadro va izolyatsiya materialining qatlami. …

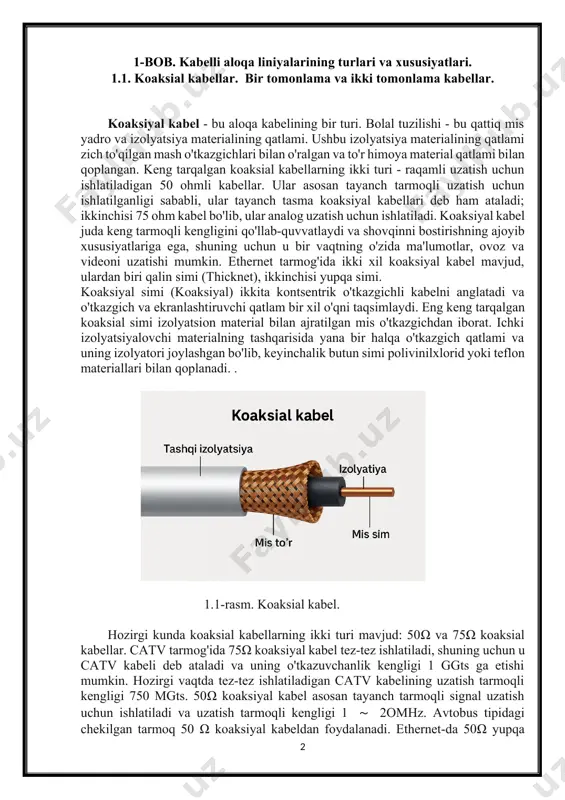

2 / 17

b, ular analog uzatish uchun ishlatiladi. koaksiyal kabel juda keng tarmoqli kengligini qo'llab-quvvatlaydi va shovqinni bostirishning ajoyib xususiyatlariga ega, shuning uchun u bir vaqtning o'zida ma'lumotlar, ovoz va videoni uzatishi mumkin. ethernet tarmog'ida ikki xil koaksiyal kabel mavjud, ulardan biri qalin simi (thicknet), ikkinchisi yupqa simi. koaksiyal simi (koaksiyal) ikkita kontsentrik o'tkazgichli kabelni anglatadi va o'tkazgich va ekranlashtiruvchi qatlam bir xil o'qni taqsimlaydi. eng keng tarqalgan koaksial simi izolyatsion material bilan ajratilgan mis o'tkazgichdan iborat. ichki izolyatsiyalovchi materialning tashqarisida yana bir halqa o'tkazgich qatlami va uning izolyatori joylashgan bo'lib, keyinchalik butun simi polivinilxlorid yoki teflon materiallari bilan qoplanadi. . 1.1-rasm. koaksial kabel. hozirgi kunda koaksial kabellarning ikki turi mavjud: 50ω va 75ω koaksial kabellar. catv tarmog'ida 75ω koaksiyal kabel tez-tez ishlatiladi, shuning uchun u catv kabeli deb ataladi va uning o'tkazuvchanlik kengligi 1 ggts ga etishi mumkin. hozirgi vaqtda tez-tez ishlatiladigan catv kabelining uzatish tarmoqli kengligi 750 mgts. 50ω koaksiyal …

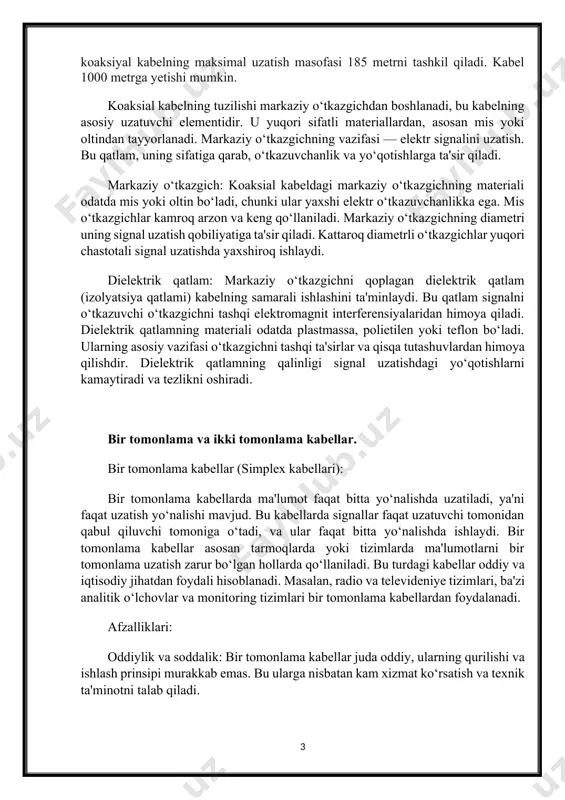

3 / 17

niladi. markaziy o‘tkazgichning diametri uning signal uzatish qobiliyatiga ta'sir qiladi. kattaroq diametrli o‘tkazgichlar yuqori chastotali signal uzatishda yaxshiroq ishlaydi. dielektrik qatlam: markaziy o‘tkazgichni qoplagan dielektrik qatlam (izolyatsiya qatlami) kabelning samarali ishlashini ta'minlaydi. bu qatlam signalni o‘tkazuvchi o‘tkazgichni tashqi elektromagnit interferensiyalaridan himoya qiladi. dielektrik qatlamning materiali odatda plastmassa, polietilen yoki teflon bo‘ladi. ularning asosiy vazifasi o‘tkazgichni tashqi ta'sirlar va qisqa tutashuvlardan himoya qilishdir. dielektrik qatlamning qalinligi signal uzatishdagi yo‘qotishlarni kamaytiradi va tezlikni oshiradi. bir tomonlama va ikki tomonlama kabellar. bir tomonlama kabellar (simplex kabellari): bir tomonlama kabellarda ma'lumot faqat bitta yo‘nalishda uzatiladi, ya'ni faqat uzatish yo‘nalishi mavjud. bu kabellarda signallar faqat uzatuvchi tomonidan qabul qiluvchi tomoniga o‘tadi, va ular faqat bitta yo‘nalishda ishlaydi. bir tomonlama kabellar asosan tarmoqlarda yoki tizimlarda ma'lumotlarni bir tomonlama uzatish zarur bo‘lgan hollarda qo‘llaniladi. bu turdagi kabellar oddiy va iqtisodiy jihatdan foydali hisoblanadi. masalan, radio va televideniye tizimlari, ba'zi analitik o‘lchovlar va monitoring tizimlari bir tomonlama kabellardan …

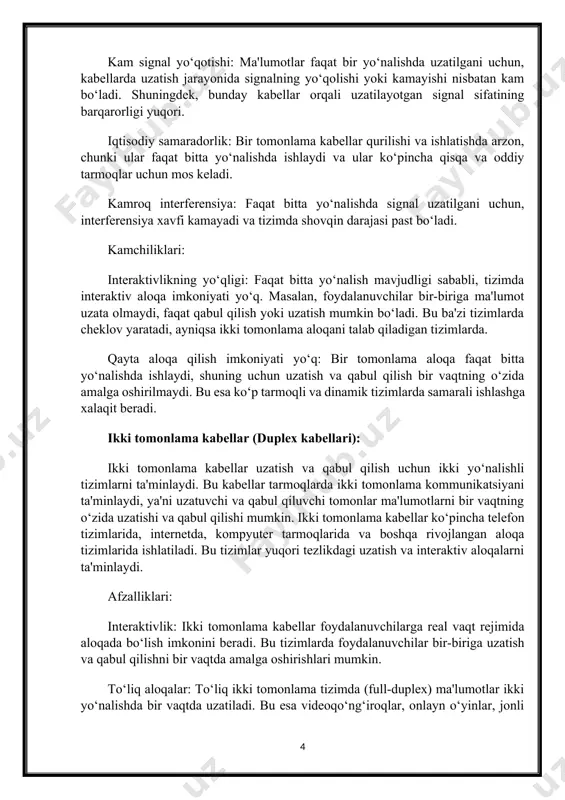

4 / 17

a: faqat bitta yo‘nalishda signal uzatilgani uchun, interferensiya xavfi kamayadi va tizimda shovqin darajasi past bo‘ladi. kamchiliklari: interaktivlikning yo‘qligi: faqat bitta yo‘nalish mavjudligi sababli, tizimda interaktiv aloqa imkoniyati yo‘q. masalan, foydalanuvchilar bir-biriga ma'lumot uzata olmaydi, faqat qabul qilish yoki uzatish mumkin bo‘ladi. bu ba'zi tizimlarda cheklov yaratadi, ayniqsa ikki tomonlama aloqani talab qiladigan tizimlarda. qayta aloqa qilish imkoniyati yo‘q: bir tomonlama aloqa faqat bitta yo‘nalishda ishlaydi, shuning uchun uzatish va qabul qilish bir vaqtning o‘zida amalga oshirilmaydi. bu esa ko‘p tarmoqli va dinamik tizimlarda samarali ishlashga xalaqit beradi. ikki tomonlama kabellar (duplex kabellari): ikki tomonlama kabellar uzatish va qabul qilish uchun ikki yo‘nalishli tizimlarni ta'minlaydi. bu kabellar tarmoqlarda ikki tomonlama kommunikatsiyani ta'minlaydi, ya'ni uzatuvchi va qabul qiluvchi tomonlar ma'lumotlarni bir vaqtning o‘zida uzatishi va qabul qilishi mumkin. ikki tomonlama kabellar ko‘pincha telefon tizimlarida, internetda, kompyuter tarmoqlarida va boshqa rivojlangan aloqa tizimlarida ishlatiladi. bu tizimlar yuqori tezlikdagi uzatish va interaktiv aloqalarni …

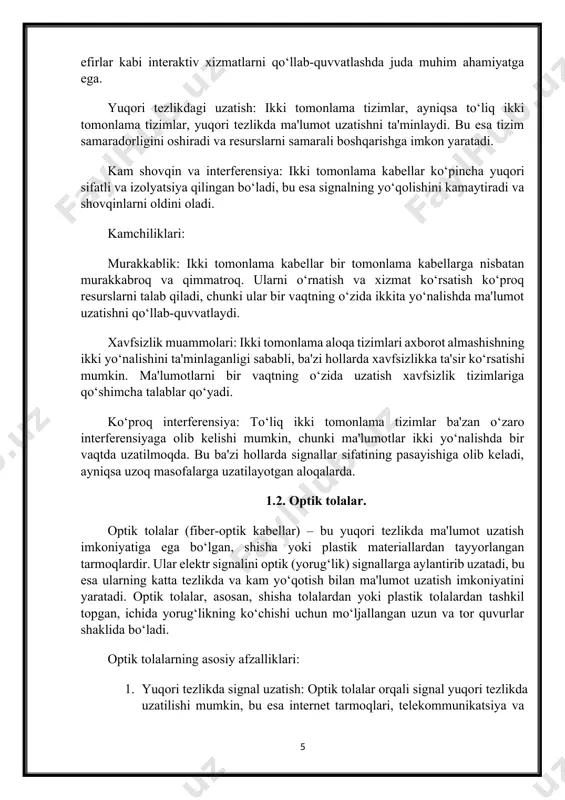

5 / 17

llar ko‘pincha yuqori sifatli va izolyatsiya qilingan bo‘ladi, bu esa signalning yo‘qolishini kamaytiradi va shovqinlarni oldini oladi. kamchiliklari: murakkablik: ikki tomonlama kabellar bir tomonlama kabellarga nisbatan murakkabroq va qimmatroq. ularni o‘rnatish va xizmat ko‘rsatish ko‘proq resurslarni talab qiladi, chunki ular bir vaqtning o‘zida ikkita yo‘nalishda ma'lumot uzatishni qo‘llab-quvvatlaydi. xavfsizlik muammolari: ikki tomonlama aloqa tizimlari axborot almashishning ikki yo‘nalishini ta'minlaganligi sababli, ba'zi hollarda xavfsizlikka ta'sir ko‘rsatishi mumkin. ma'lumotlarni bir vaqtning o‘zida uzatish xavfsizlik tizimlariga qo‘shimcha talablar qo‘yadi. ko‘proq interferensiya: to‘liq ikki tomonlama tizimlar ba'zan o‘zaro interferensiyaga olib kelishi mumkin, chunki ma'lumotlar ikki yo‘nalishda bir vaqtda uzatilmoqda. bu ba'zi hollarda signallar sifatining pasayishiga olib keladi, ayniqsa uzoq masofalarga uzatilayotgan aloqalarda. 1.2. optik tolalar. optik tolalar (fiber-optik kabellar) – bu yuqori tezlikda ma'lumot uzatish imkoniyatiga ega bo‘lgan, shisha yoki plastik materiallardan tayyorlangan tarmoqlardir. ular elektr signalini optik (yorug‘lik) signallarga aylantirib uzatadi, bu esa ularning katta tezlikda va kam yo‘qotish bilan ma'lumot uzatish imkoniyatini …
