1 / 13

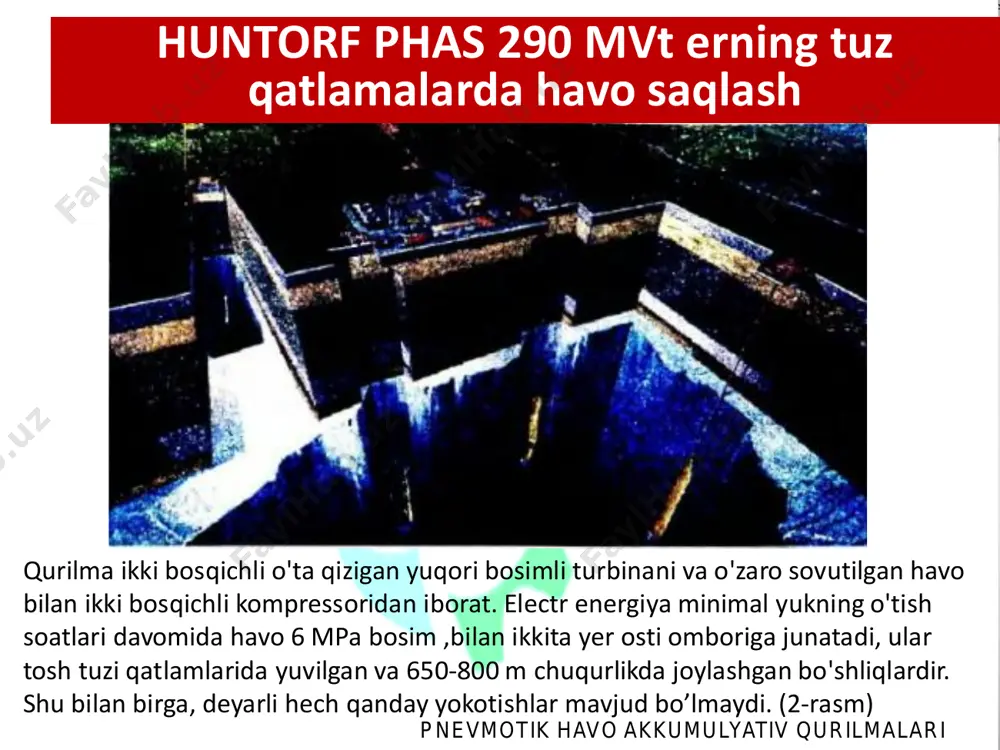

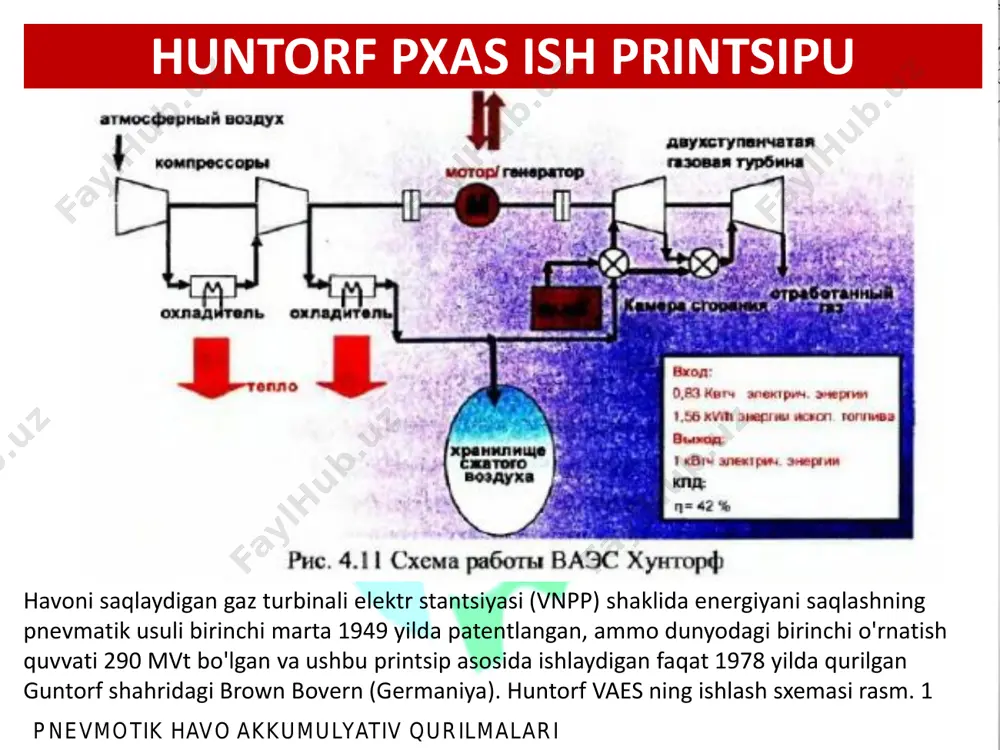

name of presentation electr ta’minot va qayta tiklanuvchan energiya manabalari kafеdrasi dotsenti pnevmotik havo akkumulyativ qurilmalari fan: elektr va issiqlik energiyasini yig‘ish mustofoyev g’anisher bohodir o’g’li huntorf pxas ish printsipu pnevmotik havo akkumulyativ qurilmalari havoni saqlaydigan gaz turbinali elektr stantsiyasi (vnpp) shaklida energiyani saqlashning pnevmatik usuli birinchi marta 1949 yilda patentlangan, ammo dunyodagi birinchi o'rnatish quvvati 290 mvt bo'lgan va ushbu printsip asosida ishlaydigan faqat 1978 yilda qurilgan guntorf shahridagi brown bovern (germaniya). huntorf vaes ning ishlash sxemasi rasm. 1 huntorf phas 290 mvt erning tuz qatlamalarda havo saqlash pnevmotik havo akkumulyativ qurilmalari qurilma ikki bosqichli o'ta qizigan yuqori bosimli turbinani va o'zaro sovutilgan havo bilan ikki bosqichli kompressoridan iborat. electr energiya minimal yukning o'tish soatlari davomida havo 6 mpa bosim ,bilan ikkita yer osti omboriga junatadi, ular tosh tuzi qatlamlarida yuvilgan va 650-800 m chuqurlikda joylashgan bo'shliqlardir. shu bilan birga, deyarli hech qanday yokotishlar mavjud bo’lmaydi. (2-rasm) huntorf phas …

2 / 13

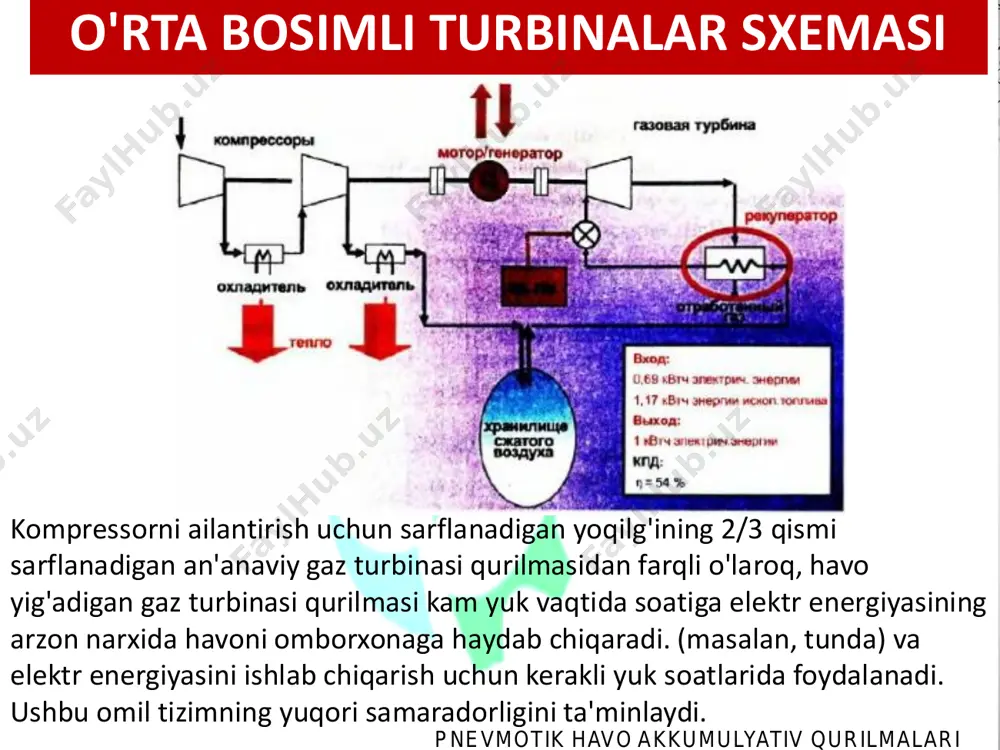

vvatga ega ikkinchi pnevmatik saqlash stantsiyasi aqsh, makintosh, alabama shtatida 1991 yilda qurilgan. huntorf phaqdan farqli o'laroq, bu erda o'rta bosimli turbinalar (4-rasm) sxemasi ishlatilib, havoning sezilarli darajada chiqib ketishiga imkon berdi. bunday holda, omborxonadagi havo bosimi turbinaga kirishdagi bosimdan, kompressor chiqadigan bosim esa omborxonadagi bosimdan oshib ketishi kerak. ushbu tartibga solish uchun kompressor tomonidan ikki bosqichli havoni siqish, shuningdek, oraliq sovutish va saqlash joyidagi gazni qayta tiklash ishlatiladi. pnevmotik havo akkumulyativ qurilmalari pnevmotik havo akkumulyativ stantsiyaning prinsipial sxemasi pnevmotik havo akkumulyativ qurilmalari tabiiy gazni ishlatmasdan faqat siqilgan havo energiyasidan foydalanadigan saqlash elektr stantsiyasining diagrammasi shakl. 5 o'zgartirilgan gaz turbinasi split muftalar orqali elektr mashinaga va kompressorga ulanadi. minimal yuklanish soatlari davomida elektr mashina sinxron elektr dvigatel rejimida ishlaydi va er osti suv omboriga havo chiqaradigan kompressorni aylantiradi. maksimal yuk o'tgan davrda ombordan havo yonish kamerasiga kiradi, u erda 500 ... 550 ° s ga qadar qizdiriladi va gaz turbinasi …

3 / 13

k havo akkumulyativ qurilmalari kanadaning thin red line aerospace kompaniyasi tomonidan ishlab chiqilgan va ishlab chiqarilgan ushbu sumkalarda butil kauchuk tsilindr va poliester bilan mustahkamlangan tashqi mato ishlatiladi. maxsus qoplamali po'lat yoki aramid kamarlar asosiy strukturaviy quvvatni ta'minlaydi. taxminan 600 m chuqurlikda, diametri 20 m bo'lgan bitta sumkada bosim 70 mvt / soat energiya to'plash uchun etarli bo'ladi. bu hozirgi ishlayotgan eng yirik dengiz turbinalaridan 14 soat elektr energiyasini ishlab chiqarishga teng. thin red line aerospace-dagi foidalanishi pnevmotik havo akkumulyativ qurilmalari buyuk britaniya 200 gvt quvvatga ega caes qurilmasini o'rnatishni maqsad qilishi kerak, faqat energiya yig'ish xarajatlari 0,2 milliard funtdan 2 milliard funtgacha, siqilgan havo omborlari qabul qilinishiga qarab. tegishli energiya konversion uskunalari qo'shimcha 10 milliard funt sterlinggacha mablag 'talab qilishi mumkin. 1.астахов ю. н. и др. накопители энергии в электрических системах: учеб, пособие для электроэнергетических спец. вузов/ ю. н. астахов, в. а. веников, а. г. тер-газарян.— москва: высш. шк., …

4 / 13

pnevmotik havo akkumulyativ qurilmalari - Page 4

5 / 13

pnevmotik havo akkumulyativ qurilmalari - Page 5
